Неисправности насосов Common Rail BOSCH

Для всех типов насосов Common Rail
Насос не герметичен
Картина неисправности
  • Негерметичность сальника приводного вала
  • Внутреннее давление насоса недопустимо велико
Возможные причины
  • Чужеродные частицы в каскаде перепускных клапанов
  • Закупоренная трубка отвода топлива

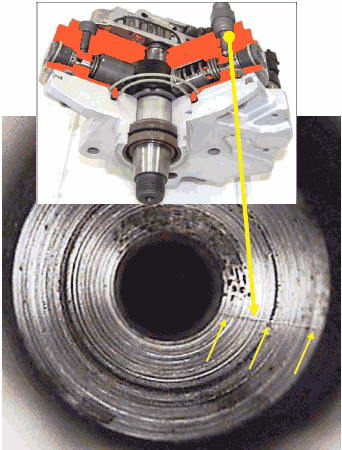

Выявлениене допустимо повышенного давления во внутренней полости насоса, снятого с а/м:

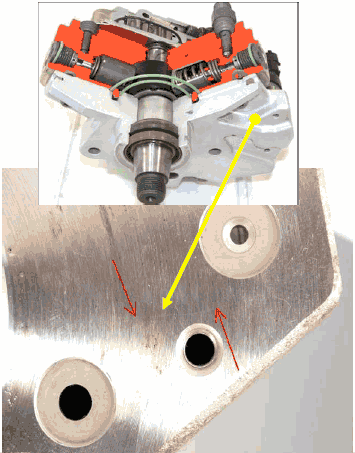

1. Следы дорожек на фланце корпуса насоса вследствие аксиального перемещения эксцентрикового вала(см. красную стрелку)

2. Следы дорожек на эксцентриковом валу (см. красную стрелку)


Насос не герметичен
Картина неисправности
  • Сальник вала не герметичен
  • Недопустимо высокого внутреннего давления незафиксировано и не обнаружено рисок на фланце насоса и эксцентриковом валу
Возможные причины
  • Брак материала или производства сальника вала


Насос Common Rail типа CP3
Двигатель не заводится
Потеря мощности
Картина неисправности
  • Чужеродные частицы в каскаде перепускных клапанов
Возможные причины
  • Занос грязевых частиц вследствие неправильного монтажа трубок высокого давления или фильтра, атакже из-за недостаточной фильтрации топлива


Насос Common Rail типа CP3, CP1H
Двигатель не заводится
Потеря мощности
Картина неисправности
  • Чужеродные частицы в каскаде перепускных клапанов
Возможные причины
  • Занос грязевых частиц вследствие неправильного монтажа трубок высокого давления или фильтра, а также из-за недостаточной фильтрации топлива


Проблемы запуска а/м
Картина неисправности
  • Седло впускного клапана ассиметрично изношено
Возможные причины
  • Дефект сборки


Потеря мощности
Картина неисправности
  • Повреждённое уплотнительное кольцо модуля подачи (ZME)
Возможные причины
  • Неправильный монтаж уплотнительного кольца
  • Неправильный монтаж модуля подачи (ZME)


Потеря мощности
Картина неисправности
  • Повреждённое уплотнительное кольцо модуля подачи (ZME)
Возможные причины
  • Неправильный монтаж уплотнительного кольца
  • Неправильный монтаж модуля подачи (ZME)


Двигатель не заводится
Картина неисправности
  • Сломан приводной вал насоса подкачки, находящимся на насосе высокого давления
Возможные причины
  • Занос грязевых частиц вследствие неправильного монтажа трубок высокого давления или топливного фильтра
  • Недостаточная фильтрация
  • Проникновение коррозии в полость между корпусом насоса и насосом подкачки


Двигатель не заводится
Картина неисправности
  • Сломанный привод насоса подкачки
Возможные причины
  • Занос грязевых частиц вследствие неправильного монтажа трубок высокого давления или топливного фильтра
  • Недостаточная фильтрация
  • Проникновение коррозии в полость между корпусом насоса и насосом подкачки


Потеря мощности (нет увеличения давления)
Картина неисправности
  • Риски на седле обратного клапана
Возможные причины
  • Дефект производства


Насос не герметичен
Картина неисправности
  • Течь в штуцерах высокого давления
  • Течь в клапане отвода топлива
  • Уплотняющая поверхность повреждена / поцарапана
Возможные причины
  • Брак производства


Насос не герметичен
Картина неисправности
  • Микротрещина в корпусе насоса
Возможные причины
  • Брак производства


Приводной вал повреждён
Картина неисправности
  • Механические повреждения
Возможные причины
  • Повреждения при транспортировке
  • Не квалифицированное использование инструмента


Двигатель не заводится
Картина неисправности
  • Повреждённый модуль подачи
Возможные причины
  • Не квалифицированное использование инструмента
  • Повреждения при транспортировке


Падение мощности
Двигатель не заводится
Картина неисправности
  • Коррозия внутренней полости насоса
Возможные причины
  • Непригодное топливо (напр., с водой)
  • Недостаточная фильтрация (низкое качество фильтрующего элемента или превышен срок замены фильтра)


Недостаточная мощность
Двигатель не заводится
Картина неисправности
  • Коррозия во внутренней полости насоса
  • Задиры на плунжере
  • Тарелка толкателя разрушена
Возможные причины
  • Непригодное топливо (напр., с высоким содержанием воды)
  • Недостаточная фильтрация (низкое качество фильтрующего элемента или превышен срок замены фильтра)


Насос не герметичен
Потеря мощности
Картина неисправности
  • Следы давления на заглушках
  • Износ полигонного кольца эксцентрикового вала
Возможные причины
  • Брак сборки


Насос не герметичен
Картина неисправности
  • Кант потайного винта повреждён
  • Течь
Возможные причины
  • Брак производства
