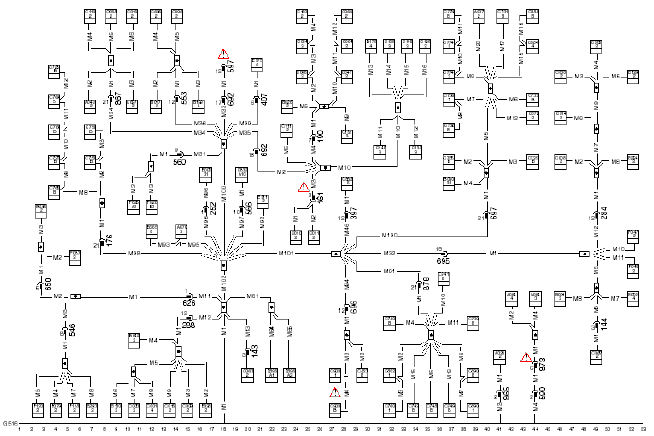

Изменения электросхеме начиная с шасси 0Е626381 DAF XF95



ОБЗОРНЫЕ СВЕДЕНИЯ ОБ ОСНОВНЫХ КОДАХ, ИСПОЛЬЗУЕМЫХ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ
Основной код     Описание      Номер на поисковой полоске
A000
Розетка прицепа (7-штырьковая)
83, 85, 239, 252, 292, 577

A001
Розетка задних противотуманных фонарей / фонарей заднего хода (7-штырьковая)
270, 277, 383

A004
Штепсельное гнездо ABS/EBS прицепа
803, 834

A007
Розетка 24 В (двухштырьковая)
403

A021
Розетка диагностики (16-штырьковая)
187

A027
Розетка для дополнительного оборудования 24 В (4-штырьковая)
298, 753, 778

A038
Розетка для дополнительного оборудования 40 А (двухштырьковая)
799

A043
Розетка в основании сиденья водителя (2 вывода)
478

A058
Розетка прицепа (15-штырьковая)
83, 84, 240, 253, 271, 277, 293, 385, 388, 390, 575, 752

A068
Функциональный разъем, управление частотой вращения вала двигателя
909

A070
Функциональный разъем, кузов (8-штырьковый)
35, 278, 294, 384, 387, 389, 575, 750

A074
Розетка автоматической коробки передач, кузов
746, 747, 749

A076
Телефонная розетка
708

А097
Разъем FMS (21-штырьковый)
755

А098
Разъем FMS (18-штырьковый)
760

A500
Аккумуляторные батареи (2х)
10, 14, 22

A510
Аккумуляторная батарея системы сигнализации
374

A513
Синхронный генератор переменного тока
18

B000
Электродвигатель механизма очистителя лобового стекла
93

B001
Электродвигатель насоса омывателя лобового стекла
90

B002
Электродвигатель омывателя фар головного света
98

B003
Электродвигатель электрического стеклоподъемника со стороны водителя
420

B004
Электродвигатель электрического стеклоподъемника со стороны пассажира
417

B005
Электродвигатель регулировки левого зеркала
432, 441

B006
Электродвигатель регулировки правого зеркала
437, 447

В009
Электродвигатель привода люка в крыше
361

В010
Стартер
24

В015
4-хскоростной вентилятор отопителя
468, 469, 470, 526, 527

В017
Обогрев зеркал со стороны водителя
451

В018
Обогрев зеркал со стороны пассажира
452

В024
Динамик, левый
711

В025
Динамик, правый
715

В026
СиБи-радиостанция
717

В028
Звуковой сигнал
402

В030
Прикуриватель со стороны водителя
405

В032
Подогрев водительского сидения
474

В033
Подогрев пассажирского сидения
476

В042
Нагревательный элемент осушителя воздуха
472

В043
Компрессор кондиционера
454

В071
Клапан подъема подъемного механизма
615

В072
Клапан опускания подъемного механизма
609

В073
Насос механического подъемного устройства
619

В079
Клапан защиты от включения нижнего ряда передач на высокой скорости
131

В084
Клапан стравливания воздуха из пневматической подвески
794

В088
Пропорциональный клапан интардера
1015

В089
Клапан подачи воздуха интардера
1013

В122
Дозировочный топливный насос отопителя кабины Eberspächer
506, 513, 531

В129
Двигатель корректора левой фары головного света
220

В130
Двигатель корректора правой фары головного света
222

В131
Электромагнитный клапан насосной секции, 1-ый цилиндр
922

В132
Электромагнитный клапан насосной секции, 2-ой цилиндр
924

В133
Электромагнитный клапан насосной секции, 3-ий цилиндр
925

В134
Электромагнитный клапан насосной секции, 4-ый цилиндр
927

В135
Электромагнитный клапан насосной секции, 5-ый цилиндр
929

В136
Электромагнитный клапан насосной секции, 6-ой цилиндр
931

В166
Клапан системы ECAS переднего моста
635, 664, 692

В175
Электродвигатель привода люка в крыше
357

В176
Зуммер заднего хода
280

В178
Динамик, левый
712

В179
Динамик, левый
713

В180
Динамик, правый
716

В181
Динамик, правый
717

В192
Электромагнитный клапан моторного тормоза
936

В199
Электродвигатель привода центрального замка, со стороны водителя
553

В200
Электродвигатель привода центрального замка, со стороны пассажира
548, 556

В237
Клапан системы ASR
821

В238
Клапан подачи воздуха левый/правый, система ECAS-2 (6х2), ведущий мост (FT)
634, 690

В243
Управляющий клапан межколесной блокировки дифференциала
281

В244
Управляющий клапан межосевой блокировки дифференциала
283

В245
Контрольный клапан механизма отбора мощности РТО
487

В246
Контрольный клапан механизма отбора мощности РТО
489, 500

В247
Электромагнитный клапан моторного тормоза DEB
937

В248
Электромагнитный клапан моторного тормоза DEB
939

В250
Клапан подачи воздуха левый/правый, система ECAS, ведущий мост (FA)
632, 689

В252
Клапан рециркуляции воздуха
466

В253
Клапан подачи воздуха левый/правый, система ECAS, ведущий мост
662

В254
Клапан подачи воздуха, левый/правый, в пневмобаллоны подвески, система ECAS, задний ведущий мост с управляемыми колесами/ вспомогательный мост
665

В256
Клапан системы ABS-D, ABS/ASR-E, передний мост, левый
814, 839

В257
Клапан системы ABS/ASR-D, передний мост, правый
815, 847

В258
Клапан системы ABS-D, ABS/ASR-E, ведущий мост, левый
817

В259
Клапан системы ABS/ASR-D, ведущий мост, правый
819

В293
Клапан защиты кулисы коробки передач
133

В294
Клапан пневматической подвески кабины, отключения регулировки высоты положения, передний
297

В306
Клапан избыточного давления системы EBS
859

В307
Модулятор переднего моста системы EBS
841

В308
Контрольный клапан системы EBS прицепа
844

В309
Отсечной клапан системы ASR
860

В335
Вискомуфта вентилятора с электронным управлением
940

В338
Звуковой сигнал системы сигнализации
377

В341
Свеча накаливания
19

В344
Насос автоматической системы смазки с встроенным электронным блоком
562

В356
Холодильник
778

В365
Радиоаппарат
712

В372
Пропорциональный клапан контроля расхода EMAS
727

В378
Нагревательный элемент топливного фильтра / влагоотделителя
567

В383
Клапан, система ECAS, FAK/FTM, задний ведущий мост
790

В385
Узел сцепления коробки передач AS Tronic
1040

В386
Блок клапанов управления силовым цилиндром рулевого управления
729

В403
Резистор системы ECAS, повышение уровня маневренности автомобиля, опускающий
693

В404
Резистор системы ECAS, повышение уровня маневренности автомобиля, поднимающий
694

В525
Модульный тахограф (MTCO)
49

С000
Ближний свет, левая фара
255

С001
Ближний свет, правая фара
256

С002
Дальний свет, левая фара
259

С003
Дальний свет, правая фара
261

С006
Фара-прожектор, левый
262

С007
Фара-прожектор, правый
264

С008
Левая передняя противотуманная фара
265

С009
Правая передняя противотуманная фара
266

С010
Габаритный огонь (фара), левый
230

С011
Габаритный огонь (фара), правый
243

С012
Габаритный фонарь, передний левый
232

С013
Габаритный фонарь, передний правый
244

С014
Указатель поворота, передний левый
76

С015
Указатель поворота, передний правый
80

С016
Повторитель указателя поворота, боковой левый
77

С017
Повторитель указателя поворота, боковой правый
81

С018
Указатель поворота, задний левый
78

С019
Указатель поворота, задний правый
82

С020
Стоп-сигнал, левый
290

С021
Стоп-сигнал, правый
291

С022
Задний фонарь, левый
233

С023
Задний фонарь, правый
246

С024
Противотуманный фонарь, задний левый
268

С025
Противотуманный фонарь, задний правый
270

С026
Фонарь заднего хода, левый
275

С027
Фонарь заднего хода, правый
276

С046
Лампа индивидуального освещения со стороны водителя
319, 344

С047
Лампа индивидуального освещения со стороны пассажира
320, 346

C052
Подсветка ручки управления вентилятором отопителя, левая
411

С053
Подсветка ручки управления вентилятором отопителя, правая
412

С062
Освещение подножки со стороны водителя
367

С063
Освещение подножки со стороны пассажира
368

С064
Освещение верхнего центрального вещевого отделения
304, 351

С065
Освещение нижнего центрального вещевого отделения
306

С066
Освещение правого вещевого отделения
307

С067
Освещение левого отделения для хранения инструментов
321, 352

С068
Освещение правого отделения для хранения инструментов
323, 354

С071
Лампа рабочего освещения
37

С072
Подсветка пепельницы, левая
409

С073
Подсветка пепельницы, правая
410

С074
Габаритный фонарь, задний левый
233

С075
Габаритный фонарь, задний правый
245

С110
Лампа освещения спального места с переключателем
347

С111
Лампа освещения спального места с переключателем
348

С115
Лампа освещения спального места с переключателем
303

С129
Внутреннее освещение с переключателем
327

С130
Ночная подсветка (красного цвета), со стороны водителя
341

С139
Ночная подсветка (красного цвета), со стороны пассажира
339

С144
Проблесковый маячок, левый
781

С145
Проблесковый маячок, правый
782

С148
Внутреннее освещение со стороны пассажира, 2 х 21Вт
313, 330

С149
Внутреннее освещение со стороны водителя, 2 х 21Вт
309, 333

С150
Освещение левого вещевого отделения
350

С151
Центральное внутреннее освещение с переключателем
324

С154
Освещение заднего номерного знака, слева (тягачи)
236

С155
Освещение заднего номерного знака, слева (тягачи)
249

С156
1-ый боковой габаритный фонарь, левый, (тягачи)
238

С157
1-ый боковой габаритный фонарь, правый, (тягачи)
250

С158
2-ой боковой габаритный фонарь, левый, (тягачи)
239

С159
2-ой боковой габаритный фонарь, правый, (тягачи)
251

С162
Фонарь-прожектор на крыше
765

С163
Габаритный фонарь/фара-прожектор на крыше
771

С164
Фонарь-прожектор на крыше
766

С165
Габаритный фонарь/фара-прожектор на крыше
772

С166
Фонарь-прожектор на крыше
768

С167
Габаритный фонарь/фара-прожектор на крыше
773

С168
Фонарь-прожектор на крыше
769

С169
Габаритный фонарь/фара-прожектор на крыше
775

С539
Выключатель дополнительного оборудования/зажигания/стартера
29

С622
Переключатель, освещение
207, 210

С694
Механический главный переключатель
14

С695
Выключатель регулировки зеркала, со стороны водителя
433, 442

С696
Выключатель регулировки зеркала, со стороны пассажира
437, 447

С697
Выключатель обогрева сидения, со стороны водителя
474

С698
Выключатель обогрева сидения, со стороны пассажира
476

С716
Выключатель проблескового маячка
782

С725
Выключатель лампы рабочего освещения
36

С727
Выключатель задних противотуманных фонарей и передних противотуманных фар
213

С731
Выключатель внутреннего освещения в антресоли (выключатель у спального места), со стороны пассажира в кабине F249 XC
313, 331

С733
Выключатель внутреннего освещения в антресоли (выключатель у спального места), со стороны водителя в кабине F249 XC
310, 334

С735
Выключатель внутреннего ночного освещения
316, 342

С736
Выключатель привода люка в крыше
357, 362

С737
Выключатель тягового усилия, ABS/ASR-D
830

С739
Выключатель механического подъемного устройства
616

C740
Выключатель системы ECAS, нормальное транспортное положение
623, 646, 675

С741
Выключатель подъема моста системой ECAS
649

С742
Выключатель увеличения тягового усилия
652

С743
Выключатель электрического стеклоподъемника со стороны пассажира (на водительской двери)
422

С744
Выключатель электрического стеклоподъемника со стороны пассажира (на пассажирской двери)
426

С745
Выключатель электрического стеклоподъемника со стороны водителя (на водительской двери)
429

С746
Выключатель обогрева зеркал
452

С748
Управляющий выключатель блокировки межколесного дифференциала
281

С749
Контрольный выключатель блокировки межосевого дифференциала
283

С750
Выключатель управления механизмом отбора мощности РТО
492

С751
Выключатель управления механизмом отбора мощности РТО
495

С760
Выключатель кондиционера
457

С763
Потенциометр регулировки яркости подсветки приборов
112

С764
Потенциометр, регулировка направленности светового потока фар головного света
219

С765
Выключатель аварийной сигнализации (со светодиодом подсветки)
85

С773
Выключатель задних противотуманных фонарей
216

С774
Выключатель центрального замка
549, 556

С778
Выключатель автономного отопителя Eberspächer
509, 537

С802
Переключатель заслонки рециркуляции
462

С813
Выключатель фар-прожекторов на крыше
777

С831
Подрулевой переключатель, круиз-контроль/управление оборотами/ ретардер
479, 1015

С832
Подрулевой переключатель, указатели поворотов/очиститель лобового стекла
76, 89, 91, 97, 224, 402

С835
Переключатель, отключение датчиков сигнализации внутри кабины
395

С836
Переключатель, отключение датчиков сигнализации в грузовом отделении, кузов / прицеп
398

С844
Выключатель отопителя кабины Eberspächer с таймером
516

С853
Выключатель «массы» в кабине
2

С854
Выключатель «массы» на раме
3

C859
Выключатель внутреннего освещения в консоли крыши, со стороны водителя
313, 334

C881
Выключатель системы ECAS, подъем
790

C882
Выключатель вентилятора отопителя
469, 526

C883
Выключатель системы увеличения тягового усилия FAG
796

C890
Выключатель отключения третьего тормоза
872

C895
Выключатель системы ECAS, повышение уровня маневренности автомобиля
678

C897
Внутреннее освещение в кабине SH, со стороны пассажира
331

D503
Электронный блок подъемного механизма
607

D529
Электронный блок дистанционного управления системы ECAS
620, 643, 672

D609
Диод, выключатель освещения
210

D610
Диод, дальний свет / ближний свет
224

D611
Диод, демпфирующий клапан опускания подъемного механизма
608

D612
Диод, демпфирующий клапан подъема подъемного механизма
614

D613
Диод, демпфирующее реле насоса подъемного механизма
611

D622
Диод, блокировка подъема подъемного механизма
614

D623
Диод, блокировка опускания подъемного механизма
609

D703
Диод, отключение автономного отопителя / контакт в водительской двери
494

D705
Диод отключения отопителя кабины при работающем двигателе
491

D709
Диод, внутреннее освещение, предотвращение обратной связи на выключатель пассажира
312, 329

D710
Диод, внутреннее освещение, предотвращение обратной связи на выключатель водителя
308, 334

D715
Светодиод, системы сигнализации
70, 378

D758
Диод, предотвращение обратной связи на блок VIC
300

D759
Диод, предотвращение обратной связи на стоп-сигналы
295

D782
Диод, предотвращение обратной связи при запирании дверей, со стороны водителя
95

D783
Диод, внутреннее освещение, со стороны водителя
366

D791
Диод переключателя в двери
370

D792
Диод переключателя в двери
371

D802
Электронный блок системы ECAS-2 (6х2)
660, 690

D814
Электронный блок UPEC
934

D826
Электронный блок ограничителя тока VLG
7

D850
Электронный блок, системы ABS/ASR, модель D
818

D851
Электронный блок системы ECAS-3 (4х2)
632

D871
Электронный блок отопителя кабины Airtronic D2
505, 514

D879
Модулятор заднего моста
855

D895
Электронный блок преобразователя (10А) с энергопитанием памяти радиоаппарата
706

D899
Приборный щиток DIP-4
57

D900
Электронный блок VIC
78, 92, 137, 486

D902
Электронный блок интардера ZF с CAN
1009

D904
Селектор меню, MCS
139

D905
Электронный блок центрального замка
550

D909
Электронный блок системы сигнализации с ультразвуковыми датчиками
381

D910
Электронный блок зарядного устройства аккумуляторной батареи
374

D911
Электронный блок системы сигнализации ALS-S
386

D912
Электронный блок иммобилайзера
45

D924
Электронный блок выключателя «массы»
6

D931
Светодиод иммобилайзера
72

D932
Электронный блок системы EMAS
729

D954
Модулятор коробки передач AS Tronic
1040

D955
Блок рычага переключения передач коробки передач AS Tronic
1028

D969
Диспетчер данных CAN (CDM)
197

D977
Электронный блок системы EBS – 2
855

D979
Электронный блок отопителя кабины Hydronic 10
531

Е000
Предохранитель, задний левый габаритный фонарь
229

Е001
Предохранитель, задний правый габаритный фонарь
242

Е004
Предохранитель, фара ближнего света со стороны водителя
254

Е005
Предохранитель, фара ближнего света / сигнальная лампа со стороны пассажира
255

Е006
Предохранитель, фара дальнего света со стороны водителя
258

Е007
Предохранитель, фара дальнего света / сигнальная лампа со стороны пассажира
260

Е008
Предохранитель, фары-прожекторы
261

Е009
Предохранитель, передние противотуманные фары
264

Е010
Предохранитель, задние противотуманные фонари
267

Е013
Предохранитель, стоп-сигналы
286

Е016
Предохранитель, фонари заднего хода / нейтральное положение коробки передач / электродвигатель привода очистителя лобового стекла / блокировка межколесного дифференциала
273

Е023
Предохранитель, выключатель холодного запуска /тахограф/программируемый таймер отопителя кабины/система сигнализации
46

Е025
Предохранитель, электродвигатель привода очистителя лобового стекла / электродвигатель привода омывателя фар головного света / электродвигатель омывателя лобового стекла
99

Е026
Предохранитель, прикуриватель / переключатели в дверях / электронный блок преобразователя 24/12В с энергопитанием памяти радиоаппарата
405

Е028
Предохранитель, внутреннее освещение / прикроватные лампы / центральный замок
301

Е031
Предохранитель вентилятора отопителя
453, 522

Е033
Предохранитель, электродвигатель стеклоподъемника со стороны пассажира
415

Е034
Предохранитель, электродвигатель стеклоподъемника со стороны водителя
419

Е035
Предохранитель, подсветка приборной панели и сигнальные лампы / выключатель стояночного тормоза
65

Е036
Предохранитель, розетка 24В
403

Е037
Предохранитель, выключатель зажигания
30

Е043
Предохранитель, системы ABS / EBS прицепа
801, 832

Е044
Предохранитель, обогрев зеркал/электропривод регулировки зеркал/электростеклоподъемник
422

Е048
Предохранитель, энергопитание прицепа
749

Е051
Предохранитель системы ECAS / EMAS
627, 656, 683, 721

Е052
Предохранитель, дистанционное управление системы ECAS / лампа рабочего освещения
36

Е053
Предохранитель, диагностический разъем (16-штырьковый)/светодиодный блок/ система сигнализации
182

Е062
Предохранитель, подъемный механизм/ECAS/EMAS
601, 620, 641, 783

Е084
Предохранитель, освещение
202

Е091
Предохранитель, нагревательный элемент осушителя воздуха/подрулевой переключатель/механизм отбора мощности/выключатель сцепления/ функциональный разъем управления частотой вращения двигателя
471

Е108
Предохранитель, система VIC
103

Е112
Предохранитель, сигнальная лампа включения свечей накаливания
20

Е114
Предохранитель, обогреватель кабины (Eberspacher)/сигнальные лампы
502, 511, 524

Е117
Предохранитель, подсветка органов управления автомобилем
228

Е118
Предохранитель, энергопитание системы UPEC
920

Е142
Предохранитель, дополнительное оборудование до замка зажигания
764

Е153
Предохранитель таймера главного выключателя/останова двигателя/ энергопитания главного выключателя
4

Е157
Предохранитель, автоматическая система смазки
561

Е163
Предохранитель, дополнительное оборудование после замка зажигания (разъем А027) / проблесковые маячки/привод люка в крыше
751

Е164
Предохранитель дополнительного оборудования / микроволновой печи
799

Е168
Предохранитель, электронный блок топливного фильтра / влагоотделителя
568

Е170
Предохранитель, электронный блок топливного фильтра/влагоотделителя, Racor
567

E171
Предохранитель нагревательного элемента топливного фильтра / влагоотделителя
802, 833

E172
Предохранитель, системы ABS / EBS прицепа
918

E184
Предохранитель, система UPEC
809, 837

E189
Предохранитель, система EBS заднего моста
810, 838

E190
Предохранитель, система ABS-D / ABS / ASR-E
1004

E199
Предохранитель, интардер ZF
104

E277
Предохранитель VIC
17

E279
Предохранитель регулятор натяжения подушки безопасности и ремней безопасности / регулятора напряжения генератора
105

E280
Предохранитель VIC
10

E286
Главный предохранитель
1034

E301
Предохранитель коробки передач AS Tronic
11

E330
Предохранитель, главные переключатели «контрольные» провода
41

E350
Предохранитель, различные электрические системы
40

E351
Предохранитель, различные электрические системы
605

E507
Бесконтактный выключатель защиты механического подъемного устройства от превышения осевой нагрузки (10 т)
471

E508
Термовыключатель, компрессор кондиционера
457

E509
Функциональный выключатель кондиционера, высокое/низкое давление
456

E511
Функциональный выключатель стоп-сигналов
287

E514
Функциональный переключатель, освещение подножки / выключатель внутреннего освещения в двери, со стороны водителя
366

E515
Функциональный переключатель, освещение подножки / выключатель внутреннего освещения в двери, со стороны пассажира
367

E524
Функциональный выключатель механического подъемного устройства, выключатель ограничителя давления масла
613

E525
Функциональный выключатель освещения верхнего центрального вещевого отделения
303, 350

E526
Функциональный выключатель освещения нижнего центрального вещевого отделения
305

E527
Функциональный выключатель освещения правого вещевого отделения
306

E528
Функциональный выключатель освещения левого отделения для хранения инструментов
320, 351

E529
Функциональный выключатель освещения правого вещевого отделения
322, 353

E560
Функциональный выключатель освещения левого вещевого отделения
349

E564
Выключатель, моторный тормоз
69

E566
Контрольный выключатель термостата автономного обогревателя Eberspacher Airtronic
507

E570
Бесконтактный переключатель, сцепление - механизм отбора мощности РТО N10
499

E571
Контрольный выключатель автономного обогревателя Thermo 90/Hydronic 10
533

E575
Бесконтактный переключатель, сцепление
66

E579
Функциональный переключатель, термостат / отопитель кабины, вентилятор, Eberspächer (жидкостный)
536

E580
Выключатель, термостат/обогреватель кабины, вентилятор, Eberspacher (таймер)
540

E581
Выключатель, таймер обогревателя кабины Eberspacher Airtronic
516

E584
Бесконтактный выключатель для защиты от превышения нагрузки на ось (7,5 тонн)
604

E589
Мембранный выключатель системы ECAS ведущего моста
784

E590
Селекторный выключатель коробки передач AS Tronic
1029

E592
Выключатель фонарей заднего хода
274

E593
Выключатель нейтрального положения коробки передач
1010

E595
Выключатель защиты от включения низших передач КПП на высокой скорости
133

E599
Выключатель нейтрального положения коробки передач
1025

F000
Контрольный выключатель стояночного тормоза
65

F006
Контрольный выключатель блокировки дифференциала, 1-ый дифференциал
120

F007
Контрольный выключатель блокировки дифференциала, 3-ий дифференциал
124

F011
Контрольный выключатель, давление масла в двигателе
116

F038
Контрольный выключатель блокировки дифференциала, 2-ой дифференциал
123

F047
Контрольный выключатель, рулевое управление (1-ый контур)
118

F048
Контрольный выключатель, рулевое управление (2-ой контур)
119

F050
Контрольный выключатель, давление блокировки дифференциала (1-ый и 2-ой дифференциал)
122

F087
Контрольный выключатель, отбор мощности с КПП
485

F088
Контрольный выключатель, отбор мощности с КПП
486

F097
Бесконтактный выключатель подъемного механизма, поддерживающий задний мост
601

F107
Датчик износа тормозных накладок, передний левый
879

F108
Датчик износа тормозных накладок, передний правый
880

F109
Датчик износа тормозных накладок, передний левый, 2-ой передний мост
881

F110
Датчик износа тормозных накладок, передний правый, 2-ой передний мост
883

F111
Датчик износа тормозных накладок, задний левый
884

F112
Датчик износа тормозных накладок, задний правый
886

F113
Датчик износа тормозных накладок, задний левый, 2-ой задний мост (6х2)
887

F114
Датчик износа тормозных накладок, задний правый, 2-ой задний мост (6х2)
888

F118
Контрольный выключатель сигнализации делителя
115

F120
Выключатель защиты сцепления
136

F509
Датчик температуры воздуха в кабине, отопитель кабины
516, 537

F512
Датчик частоты вращения колеса, передний мост, левый
808, 837

F513
Датчик частоты вращения колеса, передний мост, правый
809, 848

F514
Датчик частоты вращения колеса, ведущий мост, левый
810

F515
Датчик частоты вращения колеса, ведущий мост, правый
812

F533
Датчик скорости автомобиля (4-штырьковый,1-ый)
47

F544
Датчик температуры охлаждающей жидкости вторичного ретардера
1017

F552
Датчик положения коленчатого вала
919

F558
Датчик положения распределительного вала
918

F565
Датчик температуры топлива
921

F566
Датчик температуры охлаждающей жидкости двигателя
922

F608
Датчик уровня топлива
110

F612
Датчик высоты, система ECAS, задний мост, левый
625, 654, 680

F613
Датчик высоты, система ECAS, задний мост, правый
627, 655, 682

F614
Датчик высоты система ECAS передний мост
629, 656, 683

F615
Датчик давления системы ECAS, ведущий мост, левый / правый
658, 685

F616
Датчик запирания кабины
298

F619
Датчик запирания кабины, система сигнализации
379

F628
Тормозной кран системы EBS
862

F649
Датчик давления наддува и датчик температуры воздуха на впуске
924

F651
Датчик температуры окружающего воздуха
105

F652
Датчик давления воздуха
107

F656
Датчик уровня охлаждающей жидкости
110

F672
Датчик педали акселератора электронного блока UPEC
925

F673
Датчик уровня и температуры масла в двигателе
136

F686
Радарный датчик системы сигнализации
385

F687
Датчик угла поворота управляемых колес EMAS
723

F688
Датчик угла поворота управляемых колес EMAS
724

F701
Датчик угла поворота
850

F702
Блок системы VSC
851

F705
Датчик скорости
1043

G000
Реле, задние фонари / габаритные огни / подсветка органов управления автомобиля
209, 226

G001
Реле, ближний свет
223, 254

G002
Реле, дальний свет
225, 258

G003
Реле, фары-прожекторы
257, 261

G004
Реле, передние противотуманные фары
212, 264

G005
Реле, задние противотуманные фонари
129, 267

G014
Реле, свеча накаливания
19, 932

G015
Реле, зажигание
1, 30

G028
Реле, электрический стеклоподъемник, со стороны пассажира
414, 421

G029
Реле, электрический стеклоподъемник, со стороны пассажира
416, 422

G030
Реле, электрический стеклоподъемник, со стороны водителя
418, 428

G031
Реле, электрический стеклоподъемник, со стороны водителя
420, 429

G036
Реле стоп-сигналов
286, 289

G052
Реле, двигатель подъемного механизма
610, 618

G066
Реле перегрузки подъемного механизма
610, 612

G095
Реле усиления тягового усилия, 60 сек. стравливания воздуха
794

G126
Реле, источника энергопитания
919, 920

G170
Реле, вентилятор отопителя
524, 534

G185
Реле отключения стартерной цепи
27, 1024

G236
Реле, очиститель лобового стекла (скорость 1 и 2)
93, 96

G237
Реле, очиститель лобового стекла (автоматический возврат в исходное положение)
93, 94

G238
Реле, омыватель фар головного света
91, 98

G247
Реле, вентилятор отопителя кабины, обогреватель Eberspacher Hydronic
522, 528

G257
Реле клапана рециркуляции воздуха
462, 465

G258
Реле клапана рециркуляции воздуха
460, 465

G259
Реле, управление механизмом отбора мощности РТО
498, 499

G267
Реле кондиционера
453, 457

G279
Реле кондиционера
455, 467

G297
Реле, пневматическая подвеска кабины
296, 299

G299
Реле, фары-прожекторы на крыше
764, 776

G301
Реле, освещение D+
125, 204

G302
Реле, вариант освещения для Швеции
204, 208

G303
Реле, блокировка стартера
26, 126

G328
Реле, остановка двигателя
39, 905

G350
Реле, фонари заднего хода
273, 274

G367
Реле, энергопитание выключателя «массы»
5, 10

G377
Реле, энергопитание дополнительного оборудования для радиоаппарата
702, 712

G380
Реле, механический подъемный мост, верхнее положение
602, 605

G381
Реле, механический подъемный мост (7,5 тонн)
604, 615

G421
Реле системы ECAS, опускание заднего ведущего моста
783, 786

G424
Реле времени системы ECAS, опускание заднего ведущего моста
787

G426
Реле зажигания
32, 38

G462
Реле лампы рабочего освещения
36, 227

G469
Реле сигнала торможения
942, 944

G516
Центральная «масса» кабины, со стороны пассажира
581

G535
Распределительный блок системы связи CAN
176

G723
Проходное соединение центрального замка
557

G732
Проходное соединение, отопитель кабины (Eberspächer)
537

G734
Проходное соединение износа тормозных накладок
884

G736
Соединение V-CAN
191

G745
Проходное соединение, подъемный механизм
613

G755
Проходное соединение освещение для Швеции
210

G757
Проходное соединение для выключателя «массы»
31

I020
Диод, защита кулисы коробки передач
134

ПОДСХЕМЫ, ВЫДЕЛЕННЫЕ ИЗ ПРИНЦИПИАЛЬНЫХ СХЕМ
B  Обзор соединений с «массой»
C  Обзор системы CAN
8  VIC
20  Подсветка органов управления автомобиля
27  Система EBS – 2
30  Коробка передач AS Tronic

В ОЗОР СОЕДИНЕНИЙ С «МАССОЙ»
Данный раздел схемы содержит обзорные сведения обо всех соединениях с «массой», включая маркировку проводов и выводы разъемов.
ВАРИАНТЫ
Расположение
18 Разъем 597: место подсоединения освещения, кабина XC.
60,70 Разъем 658: разъем на кузове (устанавливается по специальному заказу).
67 Разъем 582: «масса» не используется.
44 Разъем 873 только на автомобилях типа FA.
Разъем 874 только на автомобилях типа FT.




С ОБЗОР СИСТЕМЫ CAN
Данный раздел схем содержит обзорные сведения обо всех соединениях системы CAN, включая маркировку проводов и выводы разъемов.
ВАРИАНТЫ
Расположение
11
36, 39 Разъем 873 только на автомобилях типа FA.
Разъем 874 только на автомобилях типа FT.
37 Электронный блок D977 для системы EBS - 2.
Электронный блок D850 для системы ABS.




8 VIC
ВАРИАНТЫ
Расположение
141 Блок D979: отопитель кабины (устанавливается по специальному заказу).
144 Разъем 580: разъем на кузове (устанавливается по специальному заказу).
201 Для системы EBS – 2: разъем 584,
Для системы ABS: разъем 585.










20 ПОДСВЕТКА ОРГАНОВ УПРАВЛЕНИЯ
ПОДСВЕТКА ОРГАНОВ УПРАВЛЕНИЯ
Подсветка органов управления обеспечивается лампами или светодиодами в различных переключателях.
При включении переключателя освещения (С622), напряжение подается на реле G000 (контактный вывод 85) через предохранитель Е084 и выключатель освещения (С622), контакты 2 – 1 и провод 2100,.
Реле G000 активируется (соединение между контактными выводами 30 – 87). На данном этапе напряжение подается на подсветку органов управления через проводник печатной платы 2101 и предохранитель Е117 (через провод 2630). Все цепи подсветки, соединенные с ним, ставятся под напряжение.
Лампы имеются в следующих переключателях: С052, С053, С072, С073, С716 и С813.
Следующие переключатели подсвечиваются светодиодами:
С725, С727, С731, С733, С735, С736, С737, С739, С740, С741, С748, С749, С750, С751, С760, С763, С764, С765, С774, С742, С802, С835, С836, С844, С853 и С890.
ЗУММЕР ВКЛЮЧЕНИЯ ОСВЕЩЕНИЯ
При включении переключателя освещения (С622), напряжение подается через диод D609 на контактный вывод 85 реле G000 через предохранитель Е084 и выключатель освещения (С622) (контакты 2 – 4) и провод 2110.
Реле G000 активируется, и напряжение подается на подсветку органов управления (провод 2630) через предохранитель Е117. Этот провод также соединен со штырьковым выводом С7 VIС (D900).
Если удовлетворено предварительно запрограммированное в VIC условие, VIC посылает сообщение на DIP, который, в свою очередь, включает зуммер (встроенный в DIP).
ВАРИАНТЫ
Расположение
34 С737: Выключатель тягового усилия, ABS/ASR-D (устанавливается по специальному заказу).






27 СИСТЕМА EBS – 2
ВАРИАНТЫ
Расположение
13, 19, 22, 24, 33, 36:
Для автомобилей типа FA: разъем 873,
Для автомобилей типа FT: разъем 874.
122 Выключатель Е511 для системы EBS – 2 не установлен.






30 AS TRONIC




Электросхемы в высоком качестве - доступны только пользователям


Назад к содержимому | Назад к главному меню
