Варианты DAF CF75 IV, CF85 IV и XF105 с APU
(устройство для обработки воздуха)



FT 4x2, быстрый маршрут
Соединения в зависимости от вариантов автомобиля
Автомобиль с быстрым маршрутом можно определить по устройству APU (устройство для обработки воздуха), которое расположено в средней части шасси за кабиной.
≤ 200752

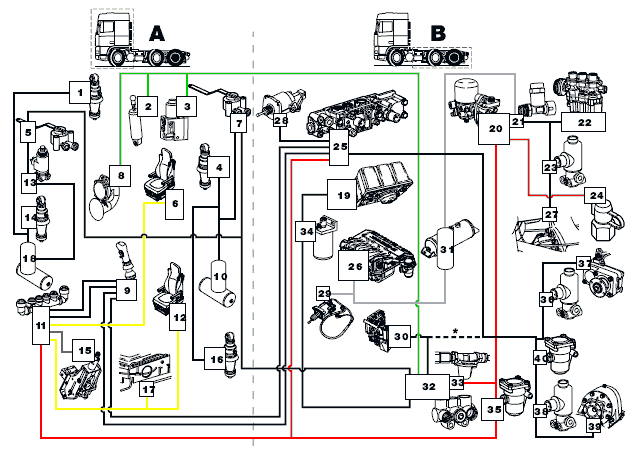

Схема R601204 относится к:
CF75 IV, CF85 IV и XF105, неделя спецификации не позднее 52 недели 2007 г.

* Если AS Tronic

CF85IV, XF105, ≥ 200801, ≤ 201016

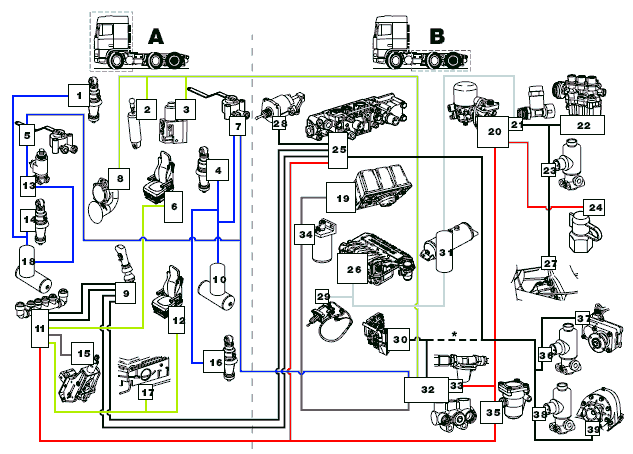

Схема R601263 относится к:
CF85 IV и XF105, неделя спецификации не ранее 01 недели 2008 г. и не позднее 16 недели 2010 г.
Модификации:
Добавлен редукционный клапан (35).

* Если AS Tronic

CF85IV, XF105, ≥ 201017

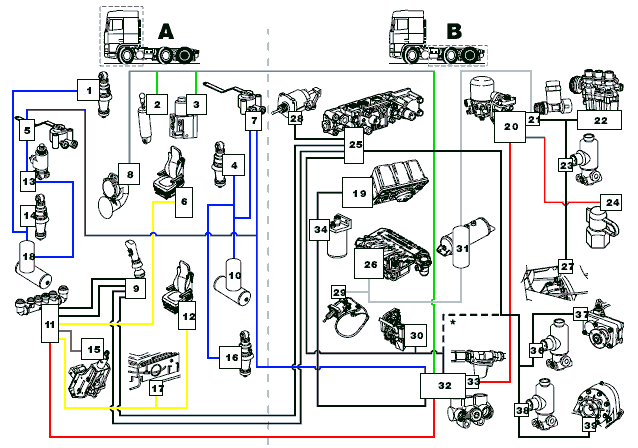

Схема R601367 относится к:
CF85 IV и XF105, неделя спецификации не ранее 17 недели 2010 г.
Модификации:
Добавлен редукционный клапан (40).

* Если AS Tronic

Объяснение схемы
Номер изделия/код    -    Описание    -    Примечание
A Кабина + ниже кабины


B Шасси


1 Пневмобаллоны передней подвески кабины


2 Цилиндр тормоза-замедлителя


3 Перепускной клапан
  • Недоступно для CF75IV


4 Пневмобаллоны задней подвески кабины


5 Клапан регулировки высоты передней подвески кабины


6 Сиденье с пневматической подвеской, сторона второго водителя


7 Клапан регулировки высоты задней подвески кабины


8 Звуковой сигнал


9 Клапан GV/GP рычага переключения передач


10 Воздушный резервуар подвески кабины
  • Недоступно для серии CF


11 Блок распределения за панелью аудиосистемы
12 Сиденье с пневматической подвеской, сторона водителя
13 Клапан отключения подвески кабины
14 Пневмобаллоны передней подвески кабины
15 Пневматическая регулировка рулевой колонки
16 Пневмобаллоны задней подвески кабины
17 Подключение пневматического гудка под сиденьем водителя
18 Воздушный резервуар подвески кабины
19 Блок EAS
20 Блок подачи воздуха
21 Обратный клапан
22 Блок клапанов ECAS-4
23 Клапан блокировки дифференциала
24 Соединение для подкачки шины
25 Блок распределения воздуха, механическая коробка передач

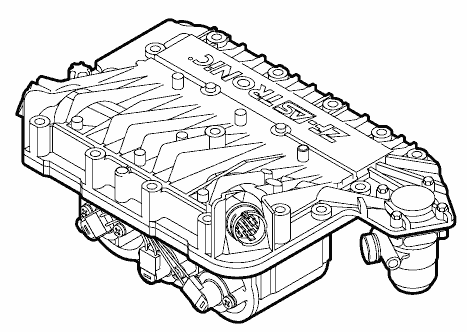

26 Модулятор AS Tronic
27 Клапан блокировки дифференциала
28 Сцепление механической коробки передач
29 Сцепление AS Tronic
30 интардера
31 Воздушный резервуар AS Tronic
32 Блок распределения воздуха, шасси
33 Перепускной клапан
34 Воздухо/маслоотделитель
35 Редукционный клапан, управление коробкой передач
36 Клапан управления МОМ КП

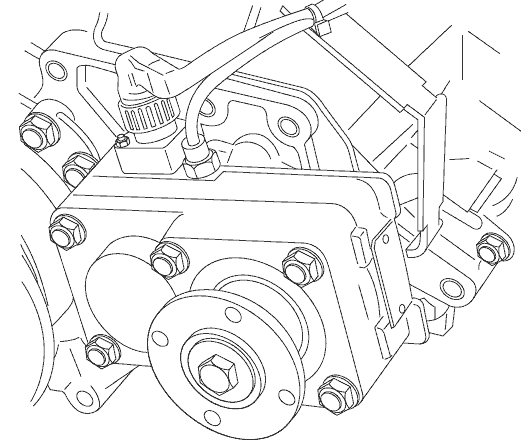

37 МОМ коробки передач
38 Клапан управления МОМ двигателя DAF
39 МОМ двигателя DAF
40 Редукционный клапан, МОМ двигателя MX
  • Недоступно для CF75IV

Другие автомобили
Соединения в зависимости от вариантов автомобиля
Эти автомобили можно определить по устройству APU (устройство для обработки воздуха), которое расположено в правой передней части шасси.
≤ 200752

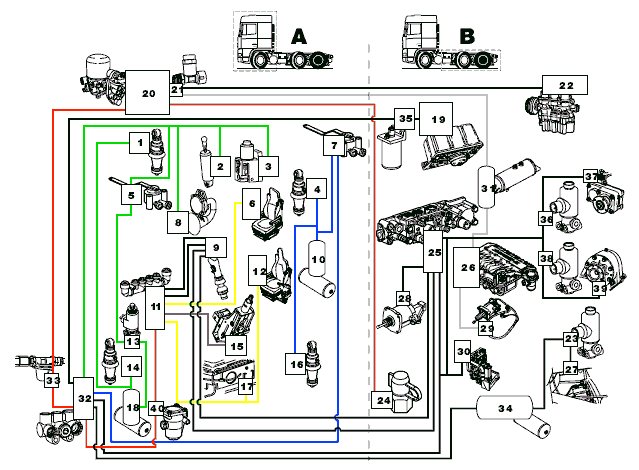

Схема R601205 относится к:
CF75 IV, CF85 IV и XF105, неделя спецификации не позднее 52 недели 2007 г.


CF85IV, XF105, ≥ 200801, ≤ 201016

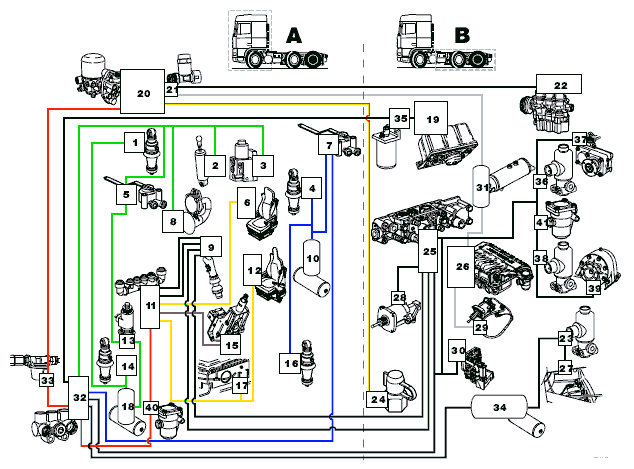

Схема R601264 относится к:
CF85 IV и XF105, неделя спецификации не ранее 01 недели 2008 г. и не позднее 16 недели 2010 г.
Модификации:
Добавлен редукционный клапан (40).


CF85IV, XF105, ≥ 201017
Схема R601368 относится к:
CF85 IV и XF105, неделя спецификации не ранее 17 недели 2010 г.
Модификации:
Добавлен редукционный клапан (41).


CF85IV, XF105, FAR

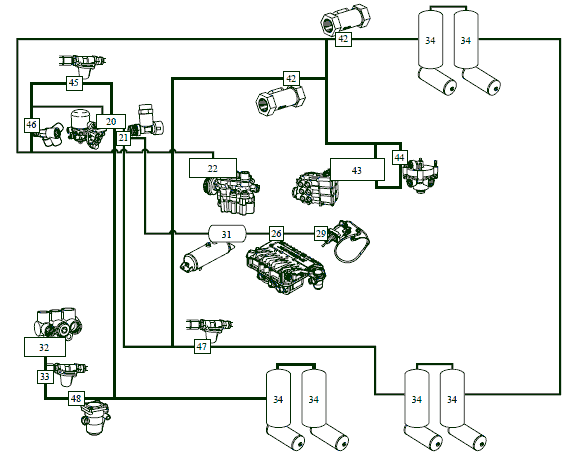

Схема R601437 относится к:
Автомобилям CF85 IV FAR с пневмоподвеской ECAS и рабочим давлением 12 бар.
Неделя спецификации не ранее 13 недели 2011 г.
Автомобилям XF105 FAR с пневмоподвеской ECAS и рабочим давлением 12 бар.
Неделя спецификации не ранее 49 недели 2010 г.
Для других соединений контура 4, не предназначенных для работы под давлением 12 бар,
используйте схему R601368.


Объяснение схемы
Номер изделия/код    -    Описание    -    Примечание
A Кабина + ниже кабины


B Шасси


1 Пневмобаллоны передней подвески кабины


2 Цилиндр тормоза-замедлителя


3 Перепускной клапан
  • Недоступно для CF75IV


4 Пневмобаллоны задней подвески кабины


5 Клапан регулировки высоты передней подвески кабины


6 Сиденье с пневматической подвеской, сторона второго водителя


7 Клапан регулировки высоты задней подвески кабины


8 Звуковой сигнал


9 Клапан GV/GP рычага переключения передач


10 Воздушный резервуар подвески кабины
  • Недоступно для серии CF


11 Блок распределения за панелью аудиосистемы


12 Сиденье с пневматической подвеской, сторона второго водителя


13 Клапан отключения подвески кабины


14 Пневмобаллоны передней подвески кабины


15 Пневматическая регулировка рулевой колонки


16 Пневмобаллоны задней подвески кабины


17 Подключение пневматического гудка под сиденьем водителя


18 Воздушный резервуар подвески кабины


19 Блок EAS


20 Блок подачи воздуха


21 Обратный клапан


22 Блок клапанов ECAS-4


23 Клапан блокировки дифференциала


24 Соединение для подкачки шины


25 Блок распределения воздуха, механическая коробка передач


26 Модулятор AS Tronic


27 Клапан блокировки дифференциала


28 Сцепление механической коробки передач


29 Сцепление AS Tronic


30 Интардер


31 Воздушный резервуар AS Tronic


32 Блок распределения воздуха, шасси


33 Перепускной клапан


34 Контур 4 воздушного резервуара


35 Воздухо/маслоотделитель


36 Клапан управления PTO КП


37 PTO коробки передач


38 Клапан управления PTO двигателя DAF
39 PTO двигателя DAF
40 Редукционный клапан, управление коробкой передач
41 Редукционный клапан, управление PTO двигателя MX
  • Недоступно для CF75IV
42 Обратный клапан
  • Применимо для системы ECAS с давлением 12 бар
43 Блок клапанов ECAS-4
44 Редукционный клапан
  • Применимо для системы ECAS
45 Перепускной клапан
  • Применимо для автомобилей с пневмоподвеской передней оси
46 Обратный клапан
  • Применимо для автомобилей с пневмоподвеской передней оси
47 Перепускной клапан
  • Применимо для системы ECAS с давлением 12 бар
48 Редукционный клапан
  • Применимо для системы ECAS с давлением 12 бар
