Электросхема предпускового подогрева FLA Mercedes Actros
- Цветовая маркировка проводов -
- bl         Синий
- br         Коричневый
- ge        Жёлтый
- gn        Зелёный
- gr        Серый
- rs         Розовый
- rt         Красный
- sw       Чёрный
- vi         Фиолетовый
- ws        Белый
- tk         Бирюзовый (бензин)
- or        Оранжевый
- tr         Световое табло

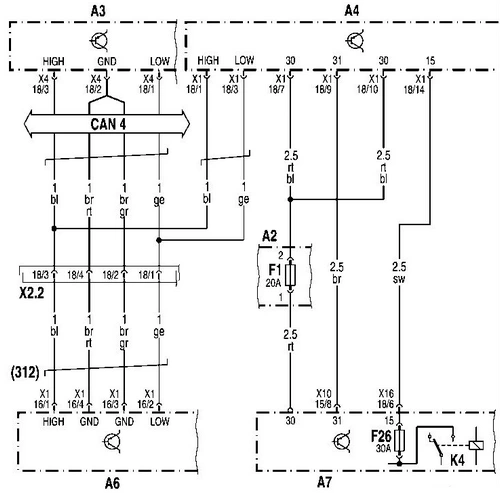

Электропитание / CAN

- АЗ: Блок управления FR система управления движением
- А4: Блок управления FLA электрофакельный подогреватель воздуха
- Аб: Блок управления MR система управления двигателем
- А7: Базовый модуль
- F1-A2: Предохранитель блока управления Электрофакельный подогреватель воздуха, клемма 30
- F26-A7: Предохранитель кл. 15
- К4-А7: Реле 'Клемма 15'
- Х2.2: Плата штекеров кабина водителя - шасси

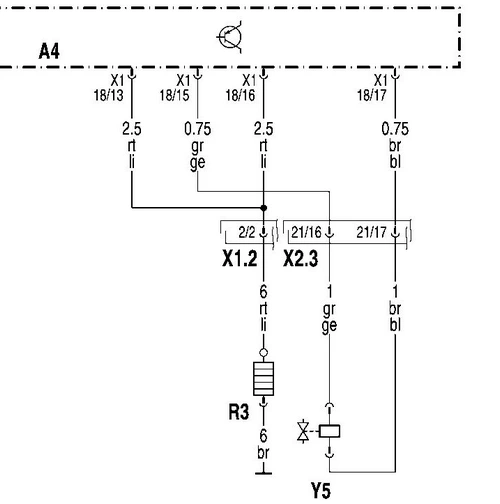

Электромагнитный клапан / Факельная свеча накаливания

- А4: Блок управления FLA электрофакельный подогреватель воздуха
- R3: Факельная свеча накаливания
- XI.2, Х2.3: Штекерные соединения платы штекеров кабина водителя - шасси
- Y5: Электромагнитный клапан электрофакельного подогревателя воздуха
