Имитатор прицепа Knorr Bremse



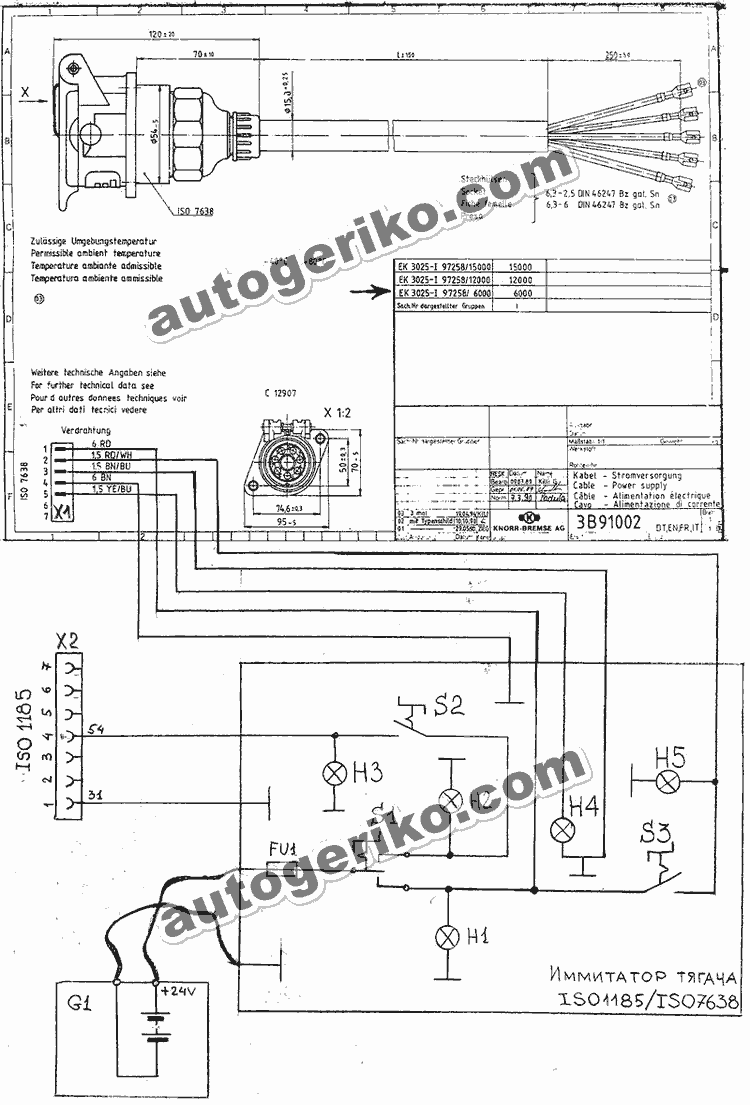

КАСАТЕЛЬНО СХЕМЫ ИМИТАТОРА ТЯГАЧА И СХЕМЫ ЕГО ПОДКЛЮЧЕНИЯ
· Чертеж кабеля питания;
· План подключения АБС по стандарту ISO 7638;
· Схемы подключения АБС А9 с альтернативными вариантами питания;
· Схема подключения АБС А18.
Обращаем Ваше внимание на то, что при использовании питания по стандарту ISO1185 (питание от стоп-сигналов), требуется установка дополнительной контрольной лампы (зеленого или синего цвета) на левом борту в зоне видимой водителем через зеркало заднего вида.

Перечень компонентов для имитатора тягача
Обозначение     Наименование
FU1 - Плавкий предохранитель (4-5 А)
G1 - Аккумуляторная батарея или преобразователь напряжения
H1 - Контрольная лампа питания по ISO7638 (=<4Вт - зеленая)
H2 - Контрольная лампа питания по ISO1185 (=<4Вт - зеленая)
H3 - Контрольная лампа включения стоп сигналов (=<4Вт - красная)
H4 - Контрольная лампа АБС прицепа (=<4Вт - красная)
H5 - Контрольная лампа замка зажигания (=<4Вт - зеленая)
S1 - Переключатель выбора стандарта питания ISO1185 / ISO7638
S2 - Выключатель - имитатор включения стоп-сигналов
S3 - Выключатель - имитатор замка зажигания
Х1 - Розетка (вилка) ISO 7638
Х2 - Розетка ISO 1185
