Электросхема HPS система гидропневматического переключения передач Mercedes Actros
- Цветовая маркировка проводов -
- bl         Синий
- br         Коричневый
- ge        Жёлтый
- gn        Зелёный
- gr        Серый
- rs         Розовый
- rt         Красный
- sw       Чёрный
- vi         Фиолетовый
- ws        Белый
- tk         Бирюзовый (бензин)
- or        Оранжевый
- tr         Световое табло

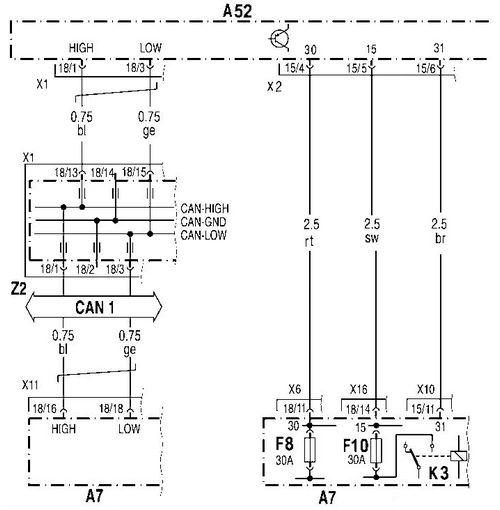

А52 : Электропитание HPS система гидропневматического переключения передач

- А7: Базовый модуль
- А52: Блок управления HPS система гидропневматического переключения передач
- Z2: Точка звезды CAN на консоли

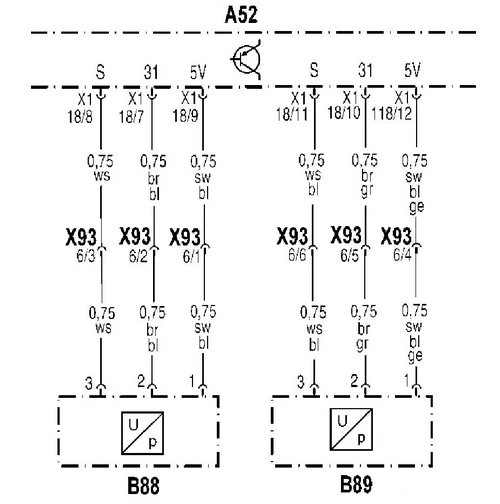

В88, В89 : Датчики давления

- А52 : Блок управления HPS система гидропневматического переключения передач
- В88 : Датчик давления 1
- В89 : Датчик давления 2
- Х93 : Штекерное соединение

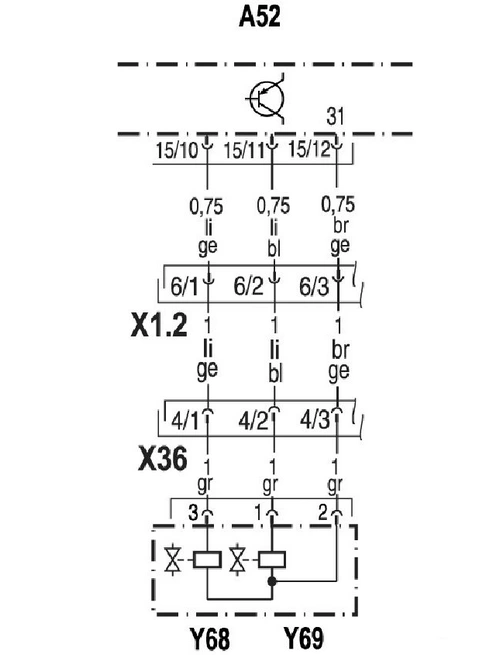

Y68, Y69 : Электромагнитные клапаны

- А52: Блок управления HPS система гидропневматического переключения передач
- XI.2 : Штекерное соединение 'Плата штекеров - Кабина водителя -шасси'
- ХЗб : Штекерное соединение 'Датчик скорости/усилитель переключения'
- Y68 : Электромагнитный клапан 1
- Y69 : Электромагнитный клапан 2

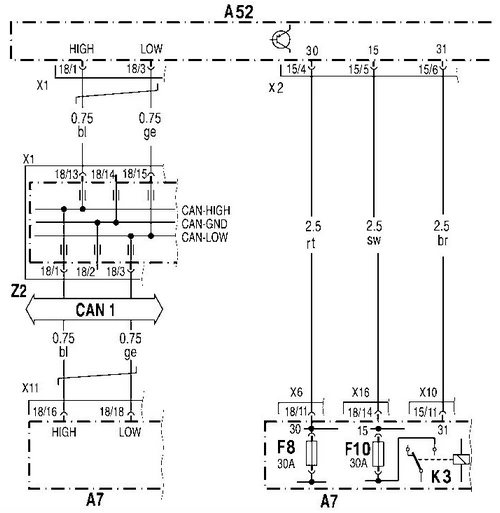

Z2 : Точка звезды CAN

- А7: Базовый модуль
- А52: Блок управления HPS система гидропневматического переключения передач
- Z2: Точка звезды CAN на консоли

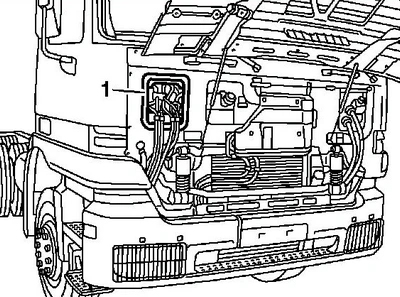

Места установки  HPS система гидропневматического переключения передач Mercedes Actros

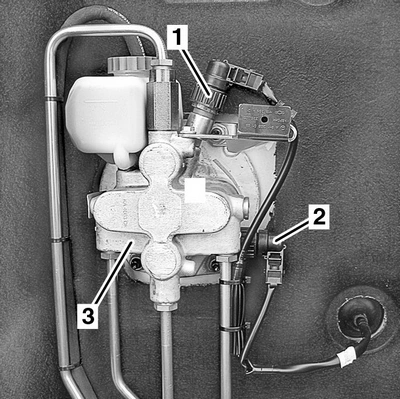

В88, В89: Датчик давления

-1: Датчик давления В89
- 2: Датчик давления В88
- 3: Модуль рычага переключения

Модуль рычага переключения


ХЗб: Штекерное соединение


Х93: Штекерное соединение на конструктивном узле Модуль рычага переключения

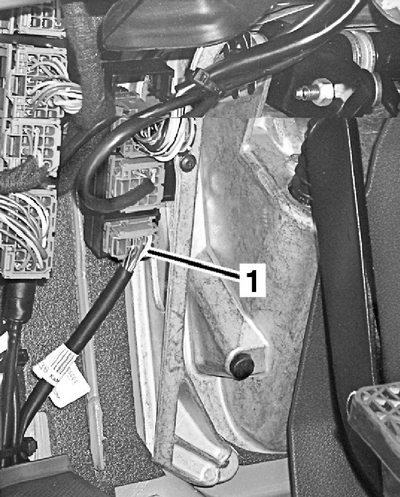

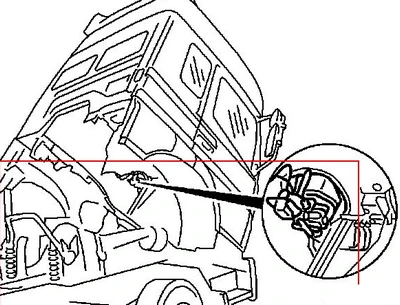

-1: Штекерное соединение 'Плата штекеров - Кабина водителя -шасси1

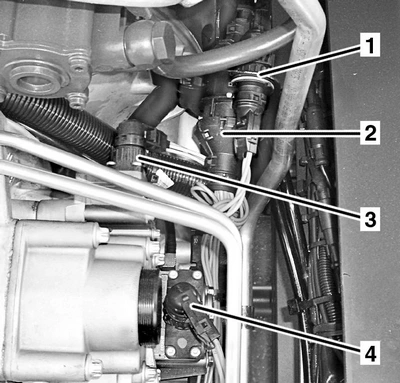

Y68, Y69: Электромагнитные клапаны

-1: Штекерное соединение ХЗб
- 2: Штекерное соединение Х29
- 3: Электромагнитный клапан группы делителя
- 4: Электромагнитный клапан 'Усилитель переключения1 (только для MPS и HPS)
