Адаптер RS232 для отопителей ТЕПЛОСТАР и ПЛАНАР

Назначение
Адаптер RS232 предназначен для подключения подогревателей марки «Теплостар» и отопителей «Планар» к персональному компьютеру (ПК).

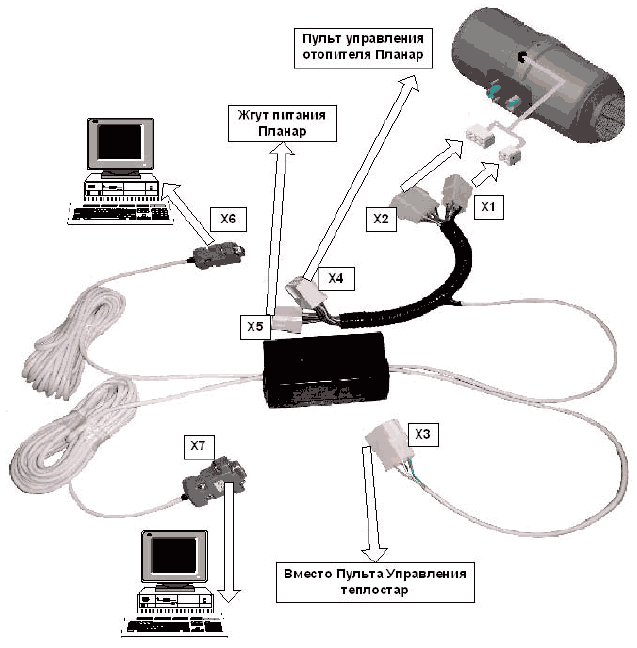

Схема подключения Адаптера RS232


Состав Адаптера RS232
Адаптер RS232 содержит:
— Индикатор - индикация работы .
— Разъем X1 – для подключения к жгуту воздушного отопителя «Планар» (4-х контактный разъем).
— Разъем X2 – для подключения к жгуту воздушного отопителя «Планар» (8-ми контактный разъем).
— Разъем Х3 – для подключения к рамному жгуту подогревателя «Теплостар» вместо пульта управления.
— Разъем X4 – для подключения пульта управления воздушного отопителя «Планар» (8-ми контактный разъем).
— Разъем X5 – для подключения к жгуту питания воздушного отопителя «Планар» (4-х контактный разъем).
— Разъем Х6 – для подключения к ПК
— Разъем Х7 – для подключения к ПК

Работа с жидкостным подогревателем марки «Теплостар»
1. Рассоединить Пульт управления подогревателя от рамного жгута автомобиля.
2. Соединить разъем Х3 с рамным жгутом автомобиля (вместо пульта управления).
3. Должен загореться светодиод на Адаптере (если он не горит то проверить питание подогревателя)
4. Соединить разъем Х7 с последовательным портом ПК.
5. Запустить программное обеспечение (ПО) на ПК.

Работа с воздушным отопителем марки «Планар»
1. Рассоединить разъем отопителя и жгута питания.
2. Рассоединить разъем отопителя и Пульта управления.
3. Соединить разъем Х1 с 4-х контактным разъемом отопителя.
4. Соединить разъем Х2 с 8-ми контактным разъемом отопителя.
5. Соединить разъем Х4 с Пультом управления отопителя (не обязательно).
6. Соединить разъем Х5 с жгутом питания отопителя.
7. Должен загореться светодиод на Адаптере (если он не горит то проверить питание подогревателя)
8. Соединить разъем Х6 с последовательным портом ПК.
9. Запустить ПО на ПК.

Считывание параметров подогревателя «Теплостар»
Программа позволяет запускать подогреватель 14ТС-10 и его модификации через компьютер и считывать его параметры:
  • номер запуска,
  • текущий режим работы,
  • версию программного обеспечения,
  • температуру датчика жидкости в град. С,
  • температуру датчика перегрева в град. С,
  • напряжение питания в Вольтах,
  • значение индикатора пламени в у.е.,
  • обороты двигателя,
  • уставку оборотов двигателя.
Считывание параметров происходит один раз в секунду при нажатии на одну из трех кнопок: «Пуск (прогрев 30 сек)», «Пуск (прогрев 5 мин)» или «Параметры», при этом создается текстовый файл с именем формата ГГГГ-ММ-ДД_ЧЧ-ММ-СС.TXT, в который записываются счи-танные данные.
Полученный файл можно открыть для анализа в программе Microsoft Excel, указав в качестве разделителя точку с запятой.

Вид окна программы

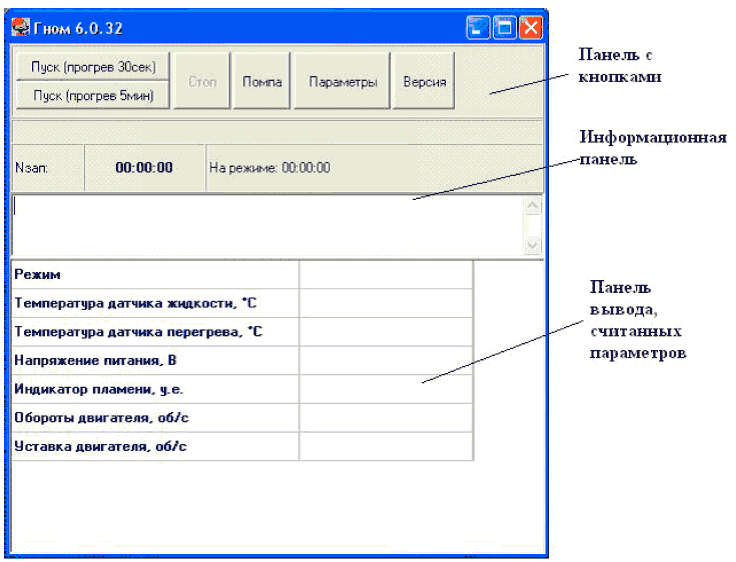

Окно программы считывания параметров подогревателя «Теплостар».
Окно программы состоит из следующих элементов:
- верхняя панель с кнопками,
- информационная панель,
- панель вывода, считанных параметров.
Управление подогревателем осуществляется с помощь кнопок расположенных на верхней панели окна программы.
При нажатии на одну из кнопок «Пуск» произойдет запуск подогревателя. В случае «Пуск 30 сек» после запуска время прогрева займет 30 секунд вместо положенных пяти минут.
При нажатии на кнопку «Стоп» происходит завершение работы подогревателя.
При нажатии на кнопку «Помпа», при выключенном подогревателе, произойдет ее запуск. Повторное нажатие на кнопку «Помпа» выключит ее.
При нажатии на кнопку «Версия» считывается версия программного обеспечения подогревателя.
В информационною панель выводятся сообщения об ошибках и прочая служебная информация.

Считывание параметров воздушного отопителя «Планар»
Программа позволяет запускать отопители Планар через компьютер и считывать их параметры:
  • номер запуска,
  • текущий режим работы,
  • версию программного обеспечения,
  • температуру воздуха на входе в град. С,
  • напряжение питания в Вольтах,
  • значение индикатора пламени в у.е.,
  • частоту топливного насоса в Гц,
  • обороты двигателя,
  • уставку оборотов двигателя.
Считывание параметров происходит один раз в секунду при нажатии на одну из двух кно-пок: «Пуск» или «Параметры», при этом создается текстовый файл с именем формата ГГГГ-ММ-ДД_ЧЧ-ММ-СС.TXT, в который записываются считанные данные.
Полученный файл можно открыть для анализа в программе Microsoft Excel, указав в качестве разделителя точку с запятой.

Вид окна программы.

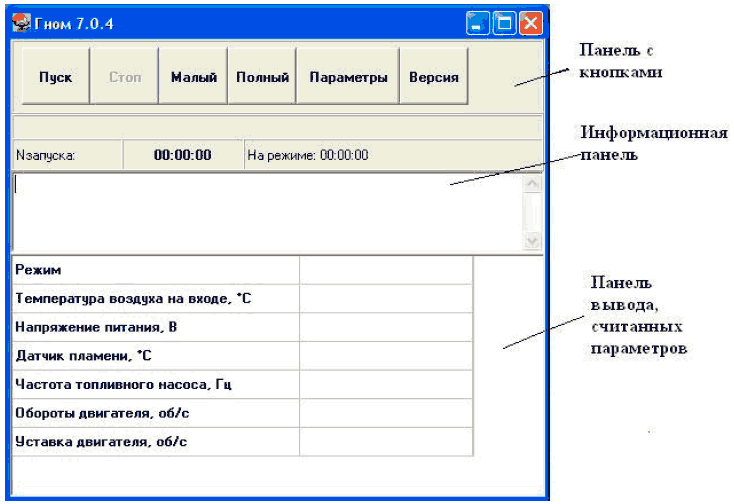

Окно программы считывания параметров отопителя «Планар».
Окно программы состоит из следующих элементов:
- верхняя панель с кнопками,
- информационная панель,
- панель вывода, считанных параметров.
Управление отопителем осуществляется с помощь кнопок расположенных на верхней панели окна программы.
При нажатии на кнопку «Пуск» произойдет запуск отопителя.
При нажатии на кнопку «Стоп» происходит завершение работы подогревателя.
При нажатии на кнопку «Малый» или «Сильный» отопитель будет работать соответственно на малом или максимальном режиме.
При нажатии на кнопку «Версия» считывается версия программного обеспечения подогревателя.
В информационною панель выводятся сообщения об ошибках и прочая служебная информация.

Считывание черного ящика воздушного отопителя «Планар» или подогревателя «Теплостар»
Программа предназначена для считывания «черного ящика» в отопителях «Планар» и подогревателях «Теплостар».
В верхней левой части расположены пиктограммы кнопок «Считать», «Записать», «Версия», с помощью которых осуществляется работа с «черным ящиком».
При нажатии на кнопку «Считать», происходит считывание черного ящика подключенного изделия и заполнение таблицы для наглядного изучения.
При нажатии на кнопку «Записать», данные из таблицы записываются в текстовый файл с именем формата ТГГГГ-М-Д_ЧЧ-ММ.TXT.
Полученный файл можно открыть для анализа в программе Microsoft Excel указав в качестве разделителя точку с запятой.
При возникновении каких-либо ошибок, сообщения о них выводятся в нижней части окна программы.

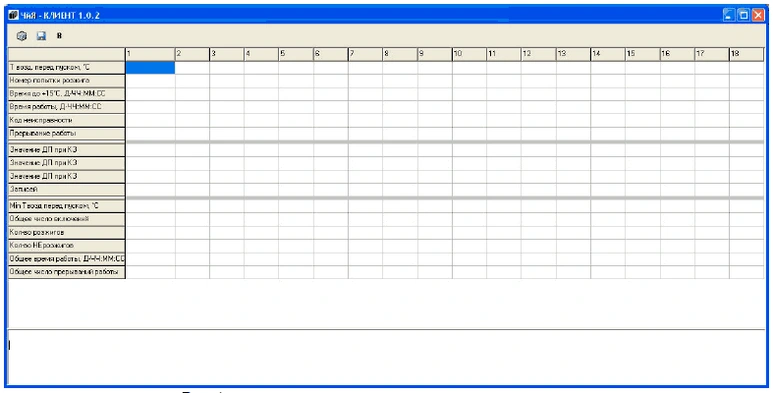

Окно программы считывания черного ящика.
