Электросхема трактора CASE Steiger 350 400 450 500 550 600

Трехточечное сцепное устройство

  • 1 Контроллер блока управления трактора (TCU)
  • 2 Возврат электромагнита сцепного устройства
  • 3 +БАТ электромагнита опускания трехточечного сцепного устройства
  • 4 +БАТ электромагнита подъема трехточечного сцепного устройства
  • 5 Потенциометр положения сцепного устройства, выс.
  • 6 Потенциометр положения сцепного устройства, состояние
  • 7 Потенциометр положения сцепного устройства, низ.
  • 8 Состояние переключателя дистанционного подъема сцепного устройства
  • 9 Состояние переключателя дистанционного опускания сцепного устройства
  • 10 Электромагнит опускания трехточечного сцепного устройства (при наличии)
  • 11 Электромагнит подъема трехточечного сцепного устройства (при наличии)
  • 12 "Масса" электромагнита трехточечного сцепного устройства
  • 13 Электромагнит потенциометра положения трехточечного сцепного устройства (при наличии)
  • 14 Потенциометр положения, выс.
  • 15 Сигнал потенциометра положения
  • 16 Потенциометр положения, низ.
  • 17 Переключатель дистанционного управления трехточечным сцепным устройством (Ross) (при наличии)
  • 18 Подъем
  • 19 Нижний

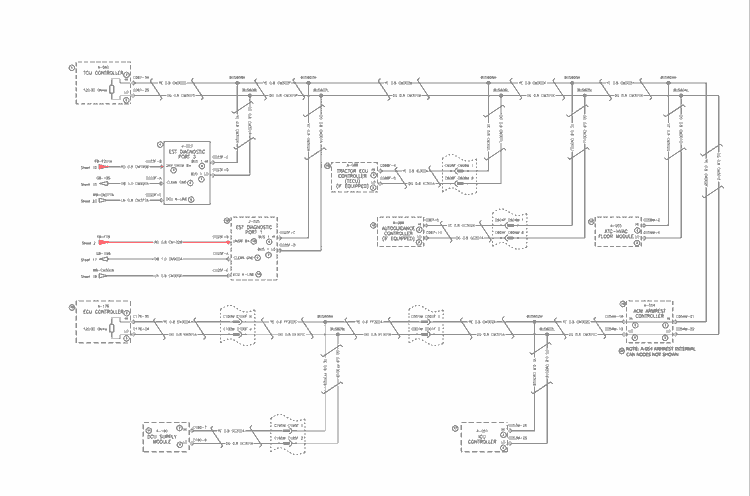

Шина данных CAN - шина транспортного средства

  • 1 Контроллер блока управления трактора (TCU)
  • 2 Высокая
  • 3 Низкая
  • 4 Диагностический разъем 3 электронного диагностического устройства (EST)
  • 5 Непереключаемая подача питания +БАТ 24 В
  • 6 Шина 1 выс.
  • 7 Шина 1 низ.
  • 8 Соединение с отрицательной клеммой аккумуляторной батареи
  • 9 Линия К блока управления дозированием (DCU)
  • 10 Контроллер модуля управления двигателя (ECM)
  • 11 Модуль питания блока управления дозированием (DCU)
  • 12 Диагностический разъем 1 электронного диагностического устройства (EST)
  • 13 Непереключаемая подача питания +БАТ
  • 14 Линия К модуля управления двигателя (ECM)
  • 15 Контроллер ЭБУ трактора (TECU) (при наличии)
  • 16 Контроллер Autoguidance (при наличии)
  • 17 Контроллер блока управления приборами (ICU)
  • 18 Автоматическая регулировка температуры - напольный модуль системы отопления, вентиляции и кондиционирования воздуха
  • 19 Контроллер модуля управления в подлокотнике (ACM)
  • 20 Примечание: узлы внутренней шины CAN подлокотника A-054 не показаны

Дисплей щитка приборов

  • 1 Контроллер блока управления приборами (ICU)
  • 2 Соединение с отрицательной клеммой аккумуляторной батареи
  • 3 Непереключаемая подача питания +БАТ
  • 4 Включение реле освещения на выходе
  • 5 Состояние левого указателя поворота
  • 6 Состояние давления стояночного тормоза
  • 7 Состояние правого указателя поворота
  • 8 Регулятор подсветки состояния переключателя освещения
  • 9 Состояние определения проворачивания
  • 10 Состояние дальнего света
  • 11 Сигнал датчика засорения воздушного фильтра
  • 12 "Масса" датчика
  • 13 Возбуждение генератора, D+
  • 14 Состояние уровня топлива
  • 15 Переключатель состояния фонарей рабочего освещения
  • 16 +БАТ с переключением ключом зажигания
  • 17 Сигнал датчика засора фильтра гидравлического масла
  • 18 Сигнал датчика засора фильтра трансмиссии
  • 19 Сигнал датчика засора топливного фильтра
  • 20 Датчик топлива
  • 21 Сигнал датчика уровня топлива
  • 22 Датчик засора фильтра трансмиссионного масла
  • 23 "Масса" шасси
  • 24 Цветной дисплей (планка монитора) (при наличии)

Коробка передач

  • 1 Контроллер блока управления трактора (TCU)
  • 2 +БАТ электромагнита 1F
  • 3 Состояние датчика частоты вращения входного вала трансмиссии
  • 4 +БАТ электромагнита 1M
  • 5 Состояние датчика частоты вращения третьего вала трансмиссии
  • 6 +БАТ электромагнита 1R
  • 7 Состояние датчика частоты вращения четвертого вала трансмиссии
  • 8 +БАТ электромагнита 2F
  • 9 Состояние датчика частоты вращения выходного вала трансмиссии
  • 10 +БАТ электромагнита 2R
  • 11 +БАТ электромагнита 4F
  • 12 Состояние давления в системе
  • 13 +БАТ электромагнита 4R
  • 14 +БАТ электромагнита 5F
  • 15 +БАТ электромагнита 5R
  • 16 +БАТ электромагнита смазки
  • 17 Состояние датчика температуры масла трансмиссии
  • 18 Соединение с отрицательной клеммой аккумуляторной батареи
  • 19 Датчик частоты вращения входного вала
  • 20 Датчик частоты вращения 3-го вала
  • 21 Датчик частоты вращения 4-го вала
  • 22 Датчик частоты вращения выходного вала
  • 23 Датчик давления в системе
  • 24 Опорное напряжение +5 В
  • 25 Сигнал давления в системе
  • 26 "Масса" датчика
  • 27 Электромагнит 1F
  • 28 Электромагнит 1M
  • 29 Электромагнит 1R
  • 30 Электромагнит 2F
  • 31 Электромагнит 2R
  • 32 Электромагнит 4F
  • 33 Электромагнит 4R
  • 34 Электромагнит 5F
  • 35 Электромагнит 5R
  • 36 Электромагнит смазки
  • 37 Датчик температуры масла коробки передач
