Регулировочные и заправочные данные IVECO

Двигатель (общие сведения)
Эмиссия
Объем 7790(cc)
Количество цилиндров 6
Максимальная частота вращения двигателя (Нет нагрузки) 2760 +/- 20(rpm)

Двигатель (спецификации)
IVECO, (F2BE0681D)
Порядок зажигания 1 - 4 - 2 - 6 -3 - 5

Зазоры клапанов
Впуск 0.35 - 0.45(mm)
Система ОГ 0.35 - 0.45(mm)
Обороты холостого хода (Нет нагрузки) 500 - 550(rpm)
Давление масла на холостом ходу (при 100 °C) 1.5(bar)
Давление масла при максимальной частоте вращения двигателя (при 100 °C) 5(bar)
Турбокомпрессор: Осевой зазор вала ротора (HOLSET HY 40 V) 0.025 - 0.127(mm)
Турбокомпрессор: Радиальный зазор вала ротора (HOLSET HY 40 V) 0.254 - 0.356(mm)
Осевой зазор коленчатого вала 0.11 - 0.3(mm)

Топливная система
IVECO, (F2BE0681D)
Давление впрыска 1500(bar)
Топливная система BOSCH

Эмиссия
Непрозрачность дыма (См. идентификационную табличку автомобиля)

Откорректированное значение поглощения дыма 0.8(m-1)
(Предельные значения ЕС, проверки ESC и ELR для Euro 3/4/5)
HC (Euro 3) 0.66(g/kWh)
NOx (Euro 3) 5.0(g/kWh)
PM (Euro 3) 0.10(g/kWh)
PM (Euro 3 < 0.75 литров на цилиндр и номинальной частотой оборотов > 3,000 об/мин) 0.13(g/kWh)
CO (Euro 3) 2.1(g/kWh)

Система охлаждения
IVECO, (F2BE0681D)
Температура открывания термостата 85(°C)

Тормозные механизмы
Толщина прокладки барабана (Стандартный) 20(mm)
Толщина прокладки барабана (Ремонтный размер I) 21(mm)
Толщина прокладки барабана(Ремонтный размер II) 22(mm)
Зазор между тормозным барабаном и накладкой 1(mm)
Внутренний диаметр барабана 410(mm)
Внутренний диаметр барабана - максимальное значение 414(mm)
Мост
Толщина прокладки барабана(Нормальная) 22.1(mm)
Толщина прокладки барабана(Ремонтный размер I) 23.1(mm)
Толщина прокладки барабана(Ремонтный размер II) 24.1(mm)
Толщина прокладки барабана, мин. 5.0(mm)
Овальность барабана, макс(После механической обработки) 0.04(mm)
Диаметр тормозной накладки(Нормальная) 407.5 - 409.0(mm)
Диаметр тормозной накладки(Ремонтный размер I) 409.5 - 411.0(mm)
Диаметр тормозной накладки(Ремонтный размер II) 411.5 - 413.0(mm)
Ширина тормозной накладки 200.0(mm)
Зазор между тормозным барабаном и накладкой 1.0 - 1.12(mm)
Внутренний диаметр барабана(Нормальная) 410.0 - 410.4(mm)
Внутренний диаметр барабана(Ремонтный размер I) 412.0(mm)
Внутренний диаметр барабана(Ремонтный размер II) 414.0(mm)

Рулевое управление и регулировка углов установки колес
IVECO, Задний мост, (AK 320 (R 8274))
Зазор в подшипнике колеса 0.5 - 1(mm)
IVECO, Задний мост, (AK 320 (R 8284))
Зазор в подшипнике колеса 0.5 - 1(mm)
IVECO, Задний мост, (AK 320 (R 8298))
Зазор в подшипнике колеса 0.5 - 1(mm)
IVECO, Задний мост, (AK 240 (R 9174))
Зазор в подшипнике колеса 0.5 - 1(mm)
IVECO, Задний мост, (DS 240 (R 9174))
Зазор в подшипнике колеса 0.5 - 1(mm)
IVECO, Задний мост, (DS 320 (R 9274))
Зазор в подшипнике колеса 0.5 - 1(mm)
IVECO, Задний мост, (DS 320 (R 9298))
Зазор в подшипнике колеса 0.5 - 1(mm)

Колеса и шины
Размер шин и давление в шинах (См. точное давление в шинах в данных изготовителя шин)
Размер шин и давление в шинах (Используйте ориантировочные значения)

Объемы
IVECO, (F2BE0681D)
Картер двигателя, включая масляный радиатор и фильтр 28.0(l)
Картер двигателя, минимальный уровень 12.5(l)
Картер двигателя, максимальный уровень 23.0(l)
Разность между минимальным и максимальным уровнем масла 10.5(l)
Система охлаждения (Без интардера) 34.0(l)
Система охлаждения (С интардером) 50.0(l)
ZF, (Механическая коробка передач), (16S 221 OD)
Заправочный объем коробки передач 9.7(l)
EATON, (Механическая коробка передач), (TS 11612A)
Заправочный объем коробки передач 11.2(l)
EATON, (Механическая коробка передач), (TS 13612A)
Заправочный объем коробки передач 11.2(l)
ZF, (Механическая коробка передач), (9S109)
Заправочный объем коробки передач после капитального ремонта (С интардером) 21.0(l)
Заправочный объем коробки передач (Без интардера) 8.0 - 9.5(l)
Заправочный объем коробки передач (С интардером) 12.0(l)
Система сцепления 0.4(l)
ZF, (Механическая коробка передач), (16S151)
Заправочный объем коробки передач после капитального ремонта (Без интардера) 11.0(l)
Заправочный объем коробки передач после капитального ремонта (С интардером) 18.5(l)
Заправочный объем коробки передач (Без интардера) 8.0 - 11.0(l)
Заправочный объем коробки передач (С интардером) 11.0(l)
ZF, (Механическая коробка передач), (16S 109)
Заправочный объем коробки передач после капитального ремонта (С интардером) 22.5(l)
Заправочный объем коробки передач (Без интардера) 8.5 - 9.5(l)
Заправочный объем коробки передач (С интардером) 10.0 - 12.5(l)
Система сцепления 0.4(l)
IVECO, Передний мост, (5886)
Ступица колеса 0.33(l)
IVECO, Передний мост, (5985 (D 1385) AK 240)
Дифференциал 5(l)
Ступица колеса 0.75(l)
IVECO, Задний мост, (AK 320 (R 8274))
Дифференциал 16(l)
IVECO, Задний мост, (AK 320 (R 8284))
Дифференциал 16(l)
IVECO, Задний мост, (AK 320 (R 8298))
Дифференциал 16(l)
IVECO, Задний мост, (AK 240 (R 9174))
Дифференциал 11.5(l)
IVECO, Задний мост, (DS 240 (R 9174))
Дифференциал 13(l)
IVECO, Задний мост, (DS 320 (R 9274))
Дифференциал 27(l)
IVECO, Задний мост, (DS 320 (R 9298))
Дифференциал 27(l)
Мост
Ступица дифференциала и переходные ступицы 16.0(l)
Kондиционер воздуха
Хладагент 1750(g)

Коробка передач
ZF, (Механическая коробка передач), (16S151)
Осевой зазор подшипника на промежуточном вале коробки передач 0 - 0.1(mm)
Осевой зазор подшипника на входном вале коробки передач 0 - 0.1(mm)
Осевой зазор подшипника на выходном вале коробки передач 0 - 0.1(mm)
Мост
Зазор в коронной шестерне и сателлитной шестерне 0.2 - 0.33(mm)

Моменты затяжки
IVECO, (F2BE0681D)
Примечание: Всегда заменяйте натяжные болты и самоблокирующиеся гайки

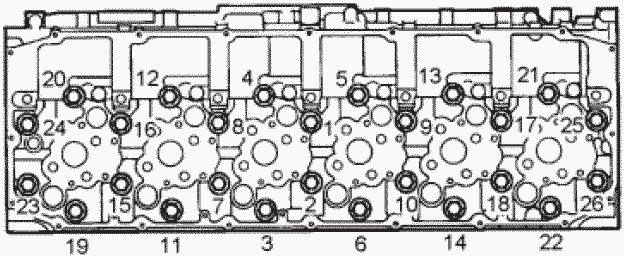

Головка блока цилиндров

Этап 150(Nm)
Этап 2100(Nm)
Этап 390(°)
Этап 475(°)
Крышка нижней головки шатуна
Этап 150(Nm)
Этап 240(°)
Картер40(Nm)

Пробка сливного отверстия моторного масла125(Nm)
Стартер 44(Nm)
Шестерня распредвала
Этап 150(Nm)
Этап 250(°)
Шкив коленвала
Этап 170(Nm)
Этап 250(°)

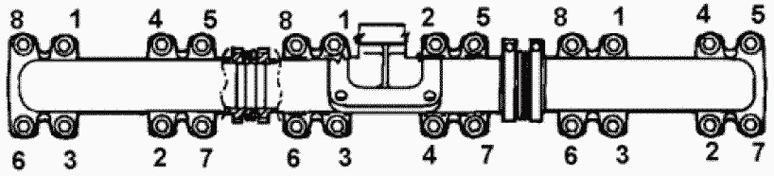

Выпускной коллектор

Этап 140(Nm)
Этап 270(°)
Головка блока цилиндров - вал коромысел
Этап 140(Nm)
Этап 260(°)
Насос охлаждающей жидкости 25(Nm)
Крышка головки блока цилиндров 10(Nm)

Воздушный компрессор 75(Nm)
Воздушный компрессор 74(Nm)
Шестерня воздушного компрессора 170(Nm)

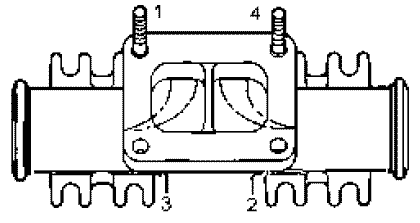

Фланец выпускного коллектора/турбокомпрессора

Этап 1(Болты 4, 3, 1, 2) 35(Nm)
Этап 2(Болты 1, 4, 2, 3) 45(Nm)
Стопорная гайка регулировочного винта клапана 40(Nm)
Масляный радиатор

Этап 110(Nm)
Этап 220(Nm)
Масляный насос 25(Nm)

Тормозные механизмы
Колесный тормозной цилиндр (Разжимной болт) 80(Nm)
Опорный диск к оси 295(Nm)
EATON, (Механическая коробка передач), (TS 11612A)
Карданный вал к выходному фланцу коробки передач 610 - 680(Nm)
EATON, (Механическая коробка передач), (TS 13612A)
Карданный вал к выходному фланцу коробки передач 610 - 680(Nm)
ZF, (Механическая коробка передач), (9S109)
Пробка заливного отверстия МКПП 60(Nm)
Пробка контрольного отверстия механической коробки передач 60(Nm)
Пробка сливного отверстия МКПП (M24) 60(Nm)
Пробка сливного отверстия МКПП (M38) 120(Nm)
ZF, (Механическая коробка передач), (16S151)
Пробка заливного отверстия МКПП 60(Nm)
Пробка контрольного отверстия механической коробки передач 60(Nm)
Пробка сливного отверстия МКПП (M24) 60(Nm)
Пробка сливного отверстия МКПП (M38) 120(Nm)
ZF, (Механическая коробка передач), (16S 109)
Пробка заливного отверстия МКПП 60(Nm)
Пробка контрольного отверстия механической коробки передач 60(Nm)
Пробка сливного отверстия МКПП (M24) 60(Nm)
Пробка сливного отверстия МКПП (M38) 120(Nm)
IVECO, Передний мост, (5886)
Гайка ступичного подшипника (Сухое состояние резьбы) 565 - 690(Nm)
Гайка ступичного подшипника (Состояние смазанной резьбы) 485 - 545(Nm)
IVECO, Передний мост, (5985 (D 1385) AK 240)
Фланец дифференциал 650 - 750(Nm)
Гайка ступичного подшипника 565 - 690(Nm)
IVECO, Задний мост, (AK 320 (R 8274))
Фланец дифференциал 650 - 750(Nm)
Гайка ступичного подшипника 565 - 690(Nm)
IVECO, Задний мост, (AK 320 (R 8284))
Фланец дифференциал 650 - 750(Nm)
Гайка ступичного подшипника 565 - 690(Nm)
IVECO, Задний мост, (AK 320 (R 8298))
Фланец дифференциал 650 - 750(Nm)
Гайка ступичного подшипника 565 - 690(Nm)
IVECO, Задний мост, (AK 240 (R 9174))
Фланец дифференциал 650 - 750(Nm)
Гайка ступичного подшипника 565 - 690(Nm)
IVECO, Задний мост, (DS 240 (R 9174))
Фланец дифференциал 650 - 750(Nm)
Гайка ступичного подшипника 565 - 690(Nm)
IVECO, Задний мост, (DS 320 (R 9274))
Фланец дифференциал 650 - 750(Nm)
Гайка ступичного подшипника 565 - 690(Nm)
IVECO, Задний мост, (DS 320 (R 9298))
Фланец дифференциал 650 - 750(Nm)
Гайка ступичного подшипника565 - 690(Nm)
Мост
Крышка ступицы колеса 45 - 55(Nm)
