Проверка и регулировка зазора в клапанах M 906 LAG КАМАЗ

Расположение цилиндров и клапанов
Расположение цилиндров и клапанов

1-6 Номер цилиндра
 Впускной клапан
 Выпускной клапан
7 Сторона маховика

Зазор в клапанах

Контрольный допуск действителен только для проверки, но не для регулировки зазора в клапанах.
Регулировку зазора в клапанах производите при холодном двигателе (не ранее, чем через 30 минут после выключения двигателя, в том числе и при кратковременной работе двигателя).

Демонтаж / монтаж крышек головок блока цилиндров

  1. Шланг для удаления воздуха из двигателя
  2. Уплотнение колена наддувочного воздуха
  3. Крышка головки блока цилиндров
  4. Винт
  5. Уплотнительная прокладка
  6. Уплотнение
Перед демонтажом произведите очистку сильно загрязненных крышек головок блока цилиндров.
  • Снимите шланг для удаления воздуха из двигателя 1 с крышки головки блока цилиндров 3.
  • Снимите крышку головки блока цилиндров 3.
  • Выньте уплотнение 4 между крышкой головки блока цилиндров 3 и головкой блока цилиндров.
  • Произведите очистку уплотнительных поверхностей крышки головки блока цилиндров 3 и головки блока цилиндров.


  • Отвинтите крышку от смотрового отверстия картера маховика.
  • Смонтируйте поворотное устройство 904 589 04 63 00 на смотровое отверстие картера маховика. Момент затяжки: 25 Нм.

Регулировка зазора в клапанах

  • Отрегулируйте все клапаны в двух положениях коленчатого вала.
  • Вращайте коленчатый вал с помощью поворотного устройства до тех пор, пока 6-й цилиндр не будет находиться в положении ВМТ, соответствующем моменту перекрытия клапанов (1-й цилиндр в положении ВМТ, соответствующем моменту зажигания).
  • Проверьте и отрегулируйте зазор в клапанах согласно вышеприведенной таблице.
  • Установите 1-й цилиндр в положение ВМТ, соответствующее моменту перекрытия клапанов (6-й цилиндр – в положении ВМТ, соответствующем моменту зажигания).
  • Проверьте и отрегулируйте зазор в клапанах согласно вышеприведенной таблице.

Проверка / регулировка зазора в клапанах

  • Измерьте зазор в клапанах между коромыслом и перемычкой клапанов с помощью щупа (стрелка). Щуп должен поддаваться вставлению с легким сопротивлением.
  • Для регулировки зазора в клапанах ослабьте контргайку 2.
  • Отрегулируйте зазор в клапанах вращением регулировочного винта 1.

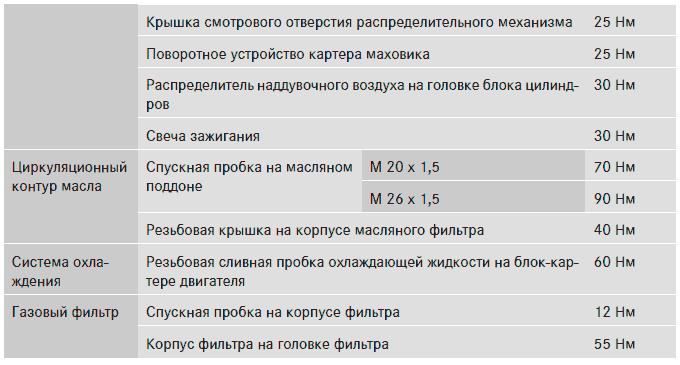

  • Снова затяните контргайку 2. Момент затяжки – см. ниже.
  • Еще раз проверьте зазор в клапанах и откорректируйте его.
