Электросхема модульной панели переключателей MSF Mercedes Actros
- Цветовая маркировка проводов -
- bl         Синий
- br         Коричневый
- ge        Жёлтый
- gn        Зелёный
- gr        Серый
- rs         Розовый
- rt         Красный
- sw       Чёрный
- vi         Фиолетовый
- ws        Белый
- tk         Бирюзовый (бензин)
- or        Оранжевый
- tr         Световое табло

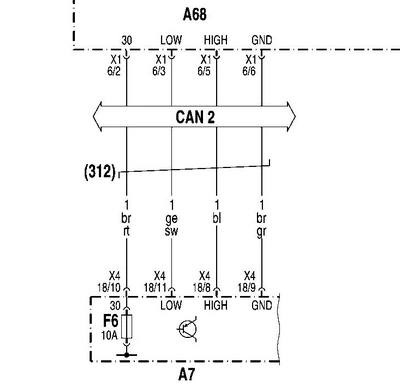

Электропитание и подключение CAN блока управления

- А68: Блок управления MSF модульная панель переключателей (модуль переключателей 4 'Master')
- А7: Базовый модуль

Выключатель блокировки (А82)

- А68: Блок управления MSF модульная панель переключателей (модуль переключателей 4 'Master')
- А82: Контрольный выключатель блокировки

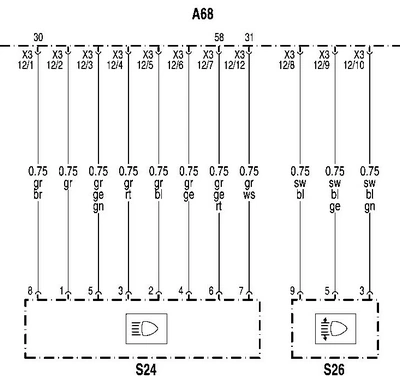

Поворотный выключатель света и регулятор угла наклона света фар

- А68: Блок управления MSF модульная панель переключателей (модуль переключателей 4 'Master')
- S24: Поворотный выключатель света
- S26: Система регулировки угла наклона фар

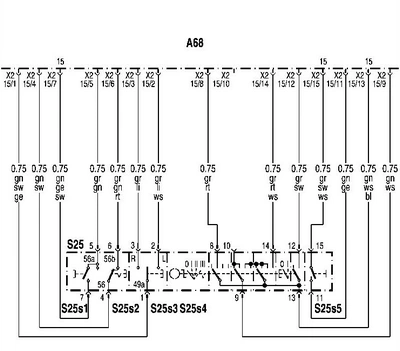

Левый выключатель на рулевой колонке

- А68: Блок управления MSF модульная панель переключателей (модуль переключателей 4 'Master')
- S25: Левый выключатель на рулевой колонке
