Электро, пневмо и гидро схемы автокрана TEREX A350

Diagrams  Wiring

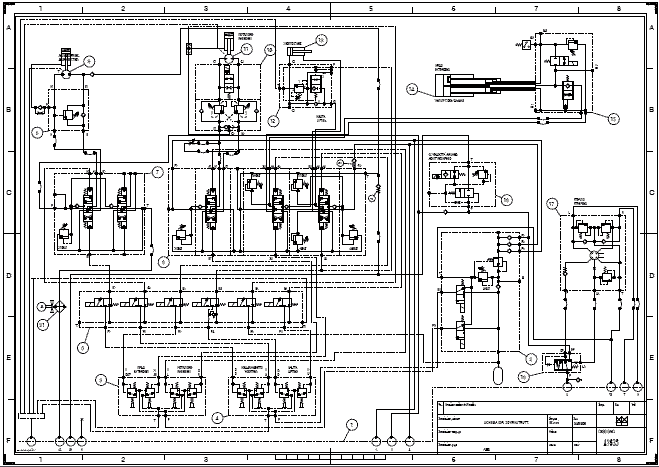

Hydraulic diagram upper structure

  • 1. Swivel
  • 2. Joysticks feeding unit
  • 3. LH joystick
  • 4. RH joystick
  • 5. Joysticks control solenoid-valves
  • 6. Main valve-block
  • 7. Winches valve-block
  • 8. Main winch valve
  • 9. Main winch motor
  • 10. Swinging valve
  • 11. Swinging motor
  • 12. Derricking cylinder valve
  • 13. Derricking cylinder
  • 14. Telescoping cylinder
  • 15. Telescoping cylinder valve
  • 16. Winches 2nd speed solenoid-valve
  • 17. Steering unit
  • 18. Steering feeding unit
  • 19. Non return valve
  • 20. Non return valve
  • 21. Oil cooler
  • 22. –
  • 23. –
  • 24. –
  • 25. –
  • 26. –
  • 27. –
  • 28. –
  • 29. –
  • 30. Auxiliary winch control solenoid-valves
  • 31. Auxiliary winch valve
  • 32. Auxiliary winch motor

Hydraulic diagram carrier

  • 1. Swivel
  • 2. Swinging/stabilisers – winches pump
  • 3. Servo-controls/steering – boom pump
  • 4. Tank
  • 5. Filter
  • 6. Vent cap
  • 7. Level gauge
  • 8. Stabilizers
  • 9. Beam extension cylinder
  • 10. Steering cylinders
  • 11. Carrier solenoid- valve block
  • 12. Tilting locking valve
  • 13. Tilting cylinders
  • 14. Stabilizer valve

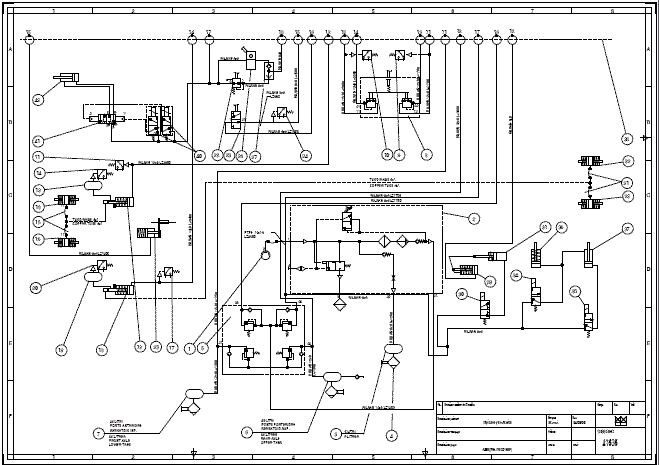

Pneumatic diagram

  • 1. Compressor
  • 2. Unloader with air dryer
  • 3. Auxiliary tank
  • 4. Drain valve
  • 5. 4 circuits protection valve
  • 6. Tank
  • 7. Tank
  • 8. Foot brake pedal
  • 9. Brake system low pressure switch
  • 10. Brake system low pressure switch
  • 11. Brake light pressure switch
  • 12. Front brakes converter
  • 13. Front brakes oil tank
  • 14. Brake oil low level switch
  • 15. Hoses
  • 16. Front braking cylinders
  • 17. Brake light pressure switch
  • 18. Rear brakes converter
  • 19. Rear brake oil tank
  • 20. Brake oil low level switch
  • 21. Hoses
  • 22. Rear braking cylinders
  • 23. Parking/emergency brake command
  • 24. Parking brake pressure switch
  • 25. Parking / emergency brake
  • 26. Hand accelerator
  • 27. Selector valve
  • 28. Accelerator pedal
  • 29. Accelerator cylinder
  • 30. RPM reduction solenoid-valve
  • 31. RPM reduction cylinder
  • 32. –
  • 33. –
  • 34. 4x4 drive disconnect/high range selection solenoid valve
  • 35. Low range selection solenoid valve
  • 36. 4x4 drive disconnect/high range selection cylinder
  • 37. Low range selection cylinder
  • 38. Swivel
  • 39. –
  • 40. 4th boom section lock/unlock control solenoid valve
  • 41. 4th boom section lock/unlock valve
  • 42. 4th boom section lock/unlock cylinder
