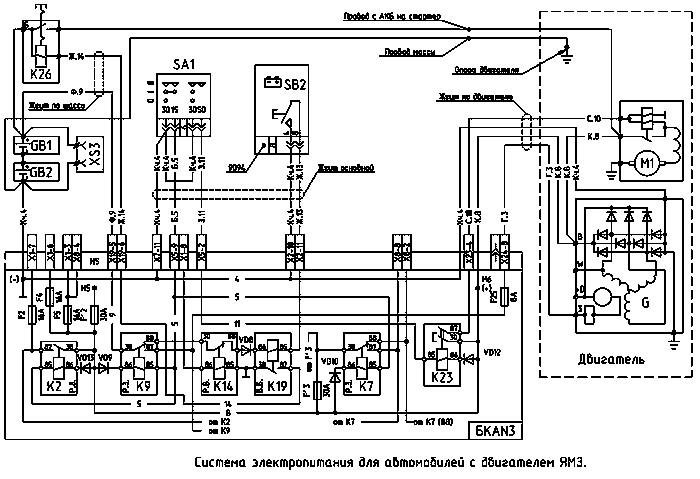

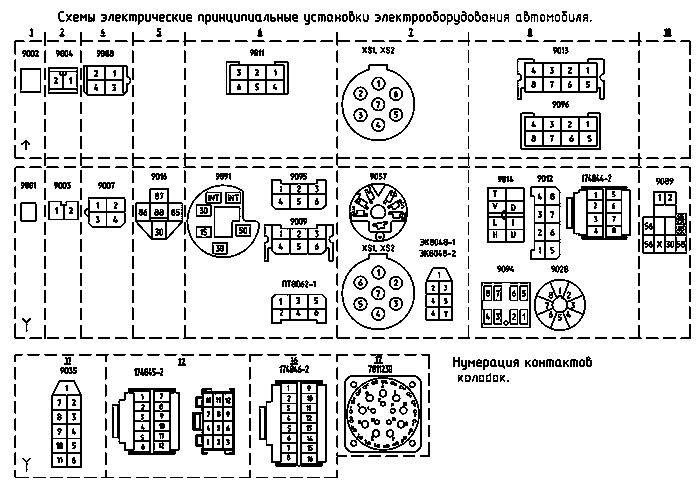

Электросхемы грузового автомобиля МАЗ с двигателями ЯМЗ - MAN

ОПИСАНИЕ КОМПОНЕНТОВ
Контрольные лампы
  • HL1  Предпускового подогрева двигателя
  • HL2  Включения муфты вентилятора
  • HL3  Ближнего света фар
  • HL4  Передних противотуманных фар
  • HL5  Дальнего света фар
  • HL6  Дополнительного дальнего света фар
  • HL7  Поворотов тягача
  • HL8  Поворотов прицепа
  • HL10  Заднего противотуманного фонаря
  • HL12  Блокировки межколесного дифференциала
  • HL13  Блокировки межосевого дифференциала
  • HL15  Стояночного тормоза
  • HL17  Засоренности воздушного фильтра
  • HL18  Засоренности масленного фильтра
  • HL19  Зарядки батареи
  • HL21  Уровня охлаждающей жидкости
  • HL22  Аварийного давления масла
  • HL23  Перегрева двигателя
  • HL24  Центральный аварийный сигнал
  • HL25  Неисправности тормозной системы
  • HL26  Аварийного давления первого контура
  • HL27  Аварийного давления второго контура
  • HL28  Резерв топлива
  • HL29  Уровня масла в ГУР
  • HL31  Делителя коробки передач
  • HL32  Демультипликатора коробки передач

Промежуточные реле
  • К1  Шунтирование добавочного сопротивления
  • К2  Разгрузки выключателя стартера и приборов
  • КЗ  Сигналов 'торможения' тягача
  • K4  Фонарей заднего хода
  • К5  Дальнего света фар (Д.С.)
  • Кб  Ближнего света фар (Б.С.)
  • К7  Разгрузки выключателя стартера и приборов
  • К8  Электрических звуковых сигналов
  • К9  Разгрузки Выключателя стартера и приборов
  • К10  Сигналов 'торможения' прицепа
  • К11  Резервное реле
  • К12  Включения ЭФУ
  • К13  Глушения двигателя
  • К14  Реле задержки времени отключения АБ
  • К15  Дополнительных фар Д.С. (прожекторов)
  • К16  Габаритов прицепа
  • К17  Габаритов тягача
  • К18  Зуммер
  • К19  Дистанционного выключателя АБ
  • К20  Задних противотуманных фонарей (ЗПр.)
  • К21  Передних противотуманных фар
  • К22  Муфта вентилятора
  • К23  Стартера
  • К24  Реле ЭФУ
  • К26  Выключатель аккумуляторной батареи
  • К27  Реле электронагревателей
  • КЗЗ  Реле глушения двигателя
  • KK  Реле контрольной лампы стояночного томоза
  • KK1  Сопротивление добавочное

  • М1  Стартер
  • М2  Электродвигатель отопителя
  • M4  Электродвигатель стеклоочистителя
  • М7  Циркуляционный насос
  • М8  Электродвигатель стеклоомывателя
  • Р1  Тахометр
  • Р5  Щиток приборов
  • PS  Тахограф
  • RP  Реостат подсветки
  • SA1  Выключатель стартера
  • SA2  Переключатель стеклоочистителя
  • SA3  Переключатель света главный
  • SA4 Переключатель указателей поворота, света и электрических сигналоо
  • SA5  Переключатель отопителя
  • SA7  Выключатель фары сцепки
  • SA8  Выключатель нагревателя зеркал
  • SA9  Выключатель фонарей автопоезда
  • SA10  Выкл. межколесного дифференциала
  • SA11  Выкл. межосевого дифференциала
  • SA12  Выкл. поворотной оси полуприцепа
  • SA13  Выкл. противотуманных фонарей
  • SA15  Выключатель муфты вентилятора

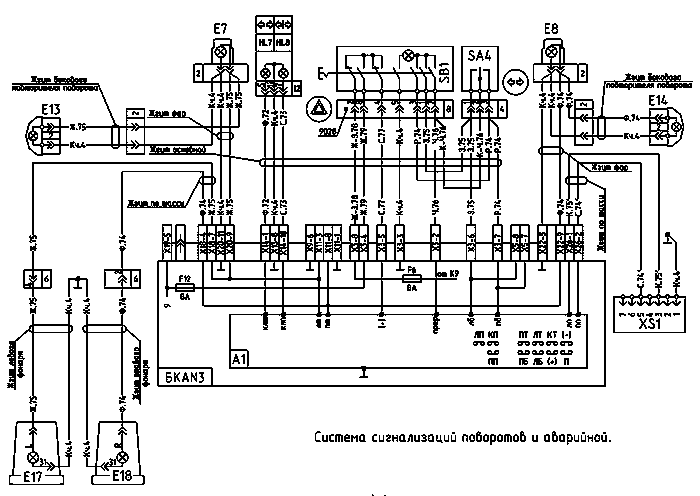

  • SB1  Выключатель аварийной сигнализации
  • SB2  Дистанционный выключатель АКБ
  • SВ3,SВ4  Выключатель освещения кабины
  • SB5  Кнопка включения ЭФУ
  • SK  Датчик аварийной температуры жидкости
  • SL1  Датчик уровня топлива
  • SL2  Датчик уровня жидкости
  • SL3  Датчик уровня жидкости
  • SP1  Выключатель сигналов 'стоп'
  • SQ1,SQ2  Выключатель концевой
  • SQ3  Выключатель концевой
  • SQ4..SQ6  Выключатель концевой
  • SQ7,SQ8  Выключатель концевой
  • SQ10  Выключатель концевой
  • SQ11  Выключатель
  • SQ12  Выключатель
  • WA  Антенна 'Спутник -003'
  • XS1  Розетка основная
  • XS2  Розетка дополнительная
  • XS3  Розетка переносной лампы
  • XS4  Розетка переносной лампы в кабине
  • Y1  Электромагнит останова двигателя

Электропневмоклапана:
  • Y2  Пневмосигнала
  • Y3  Блокировки межколесной
  • Y4  Блокировки межосевой
  • Y5  Электромагнит блокировки делителя
  • Y7  Клапан ЭФУ

  • А  Блок коммутационной аппаратуры
  • А1  Прерыватель
  • А2  Прерыватель стеклоочистителя
  • АЗ  Блок управления
  • А4.1  Таймер - терморегулятор
  • А4.2  Таймер - терморегулятор
  • А5  Котел подогревателя
  • А6.1  Таймер - терморегулятор
  • А6.2  Таймер - терморегулятор
  • А7  Магнитола стереофоническая автомобильная
  • А8  Реле блокировки демультпликатора
  • А9  Фильтры с подогревом
  • В  Холодильник
  • ВА1.ВА2  Широкополосная акустическая система
  • BK  Датчик указателя температуры воды
  • ВК1.ВК2  Датчик температуры
  • ВР1ВР2  Датчик давления воздуха
  • ВРЗ  Датчик давления
  • ВР4  Датчик аварийного давления воздуха
  • ВР5  Датчик
  • ВР9  Датчик засоренности масленного фильтра
  • ВР10  Датчик аварийного давления масла
  • BV1  Датчик тахографа
  • BV2  Датчик скорости
  • Е1.Е2  Фара головная
  • ЕЗ,Е4   Фара противотуманная
  • Е7,Е8  Передний указатель поворота
  • Е9...Е11  Фонарь знака автопоезда
  • Е13.Е14  Боковой указатель поворота
  • Е15.Е16  Фонарь габаритный
  • Е17  Левый задний фонарь
  • Е18  Правый задний фонарь
  • Е22.Е23  Плафон освещения кабины
  • Е25  Фара освещения сцепки
  • Е26.Е27  Плафон освещения спального места
  • ЕК1.ЕК2  Нагреватель зеркал
  • ЕКЗ.ЕК4  Свеча ЭФУ
  • ЕК5  Осушитель воздуха

Силовые предохранители
  • F' 1  60А (с винтовым креплением Мб)
  • F' 2  ЗОА (с винтовым креплением М5)
  • F' 3  ЗОА (с винтовым креплением М5)

Цилиндрические предохранители на 8А и 16А
  • F1  16А холодильника
  • F2  16А (+) от замка для ABS тормозов
  • F3  16А осушителя воздуха, нагревателей
  • F4  16А (+) от генератора для ABS тормозов
  • F5  16А от генератора для электроники двигателя
  • F6  8А указателей поворота
  • F7  8А фонарей автопоезда
  • F8  8А сигналов торможения тягача
  • F9  8А (+) с реле сигналов торможения
  • F10  8А фонаря заднего хода
  • F11  8А сигналов торможения прицепа
  • F12  8А аварийной сигнализации
  • F13  8А блока управления подогревателем
  • F14  8А таймера терморегулятора, радио
  • F15  8А вентиляторов штатного отопителя
  • F16  8А нагревателей независимого отопителя
  • F17  8А дальнего света правой фары
  • F18  8А дальнего света левой фары
  • F19  8А ближнего света правой фары
  • F20  8А ближнего света левой фары
  • F21  8А резерва габаритов
  • F22  8А подогрева зеркал, стеклоподъемников
  • F23  8А муфта вентилятора
  • F24  8А электрических сигналов
  • F25  8А регулятора напряжения, останов двигателя
  • F26  8А клапана останова двигателя
  • F27  8А выключателей
  • F28  8А стеклоочистителя, стекло - и фаромывателя
  • F29  8А питания контрольных ламп остальных
  • F30  8А питания контрольных ламп аварийных
  • F31  8А питания приборов
  • F32  8А провод 131
  • F33  8А тахографа
  • F34  8А плафонов кабины
  • F35  8А задних противотуманных фонарей
  • F36  8А дополнительных фар дальнего света
  • F37  8А передних противотуманных фар
  • F38  8А правого габарита прицепа
  • F39  8А левого габарита прицепа
  • F40  8А подсветки приборов
  • F41  8А правого габарита тягача
  • F42  8А левого габарита тягача
  • F43  25А силовой питания электронагревателей

  • G  Генератор
  • GB1.GB2  Аккумуляторная батарея 6СТ 190А
  • НА1  Зуммер
  • НА2  Зуммер
  • НАЗ  Комплект электрических сигналов
  • НА4  Сигнал пневматический
