Система регулирования двигателя Mercedes Actros MP1

Регулирование двигателя MP1

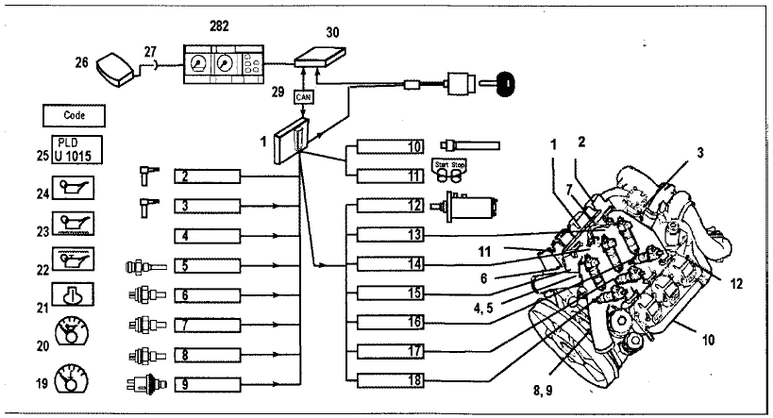

  • 1 - Блок управления MR/PLD;
  • 2 - Датчик угла поворота коленчатого вала;
  • 3 - Датчик верхней мертвой точки;
  • 4 - Датчик давления нагнетаемого воздуха;
  • 5 - Датчик температуры нагнетаемого воздуха;
  • 6 - Датчик температуры охлаждающей жидкости;
  • 7 - Датчик температуры топлива;
  • 8 - Датчик температуры масла;
  • 9 - Датчик давления масла;
  • 10 - Датчик уровня масла;
  • 11 - Включатель стартера и кнопка выключения;
  • 12 - Стартер;
  • 13 - ТНВД цилиндра 3;
  • 14 - ТНВД цилиндра 2;
  • 15 - ТНВД цилиндра 1;
  • 16 - ТНВД цилиндра 6;
  • 17 - ТНВД цилиндра 5;
  • 18 - ТНВД цилиндра 4;
  • 19 - Указатель давления мала с индикацией предупреждения;
  • 20 - Указатель температуры охлаждающей жидкости;
  • 21 - Индикатор защиты двигателя;
  • 22 - Индикатор высокого уровня масла;
  • 23 - Индикатор низкого уровня масла;
  • 24 - Индикатор низкого давления масла;
  • 25 - Многофункциональный дисплей (код неисправности);
  • 26 - STAR DIAGNOSIS;
  • 27 - Диагностический разъем (14 pin);
  • 28 - Панель приборов;
  • 29 - Шина CAN двигателя;
  • 30 - Блок управления FR/FMR;
  • 31 - Иммобилайзер;
  • 32 - Ключ; А - Кабина; В - Шасси.

Расположение компонентов системы регулирования двигателя

  • 1 - Блок управления А6 (MR/PLD) с шиной CAN двигателя к блоку управления A3 (FR/FMR);
  • 2 - Датчик угла поворота коленчатого вала (В15);
  • 3 - ТНВД (Y6...Y11 6-цилиндрового двигателя);
  • 4 - Датчик верхней мертвой точки цилиндра 1 (В16);
  • 5 - Датчик температуры охлаждающей жидкости (В65);
  • 6 - Датчик уровня масла (В14);
  • 7 - Датчик давления масла (В12);
  • 8 - Датчик температуры масла (В11);
  • 9 - Кнопка выключения (S11);
  • 10 - Включатель стартера (S10);
  • 11 - Датчик температуры топлива (В10);
  • 12 - Стартер;
  • 13 - Реле стартера (К4-А7);
  • 14 - Датчик температуры нагнетаемого воздуха (В9);
  • 15 - Датчик давления нагнетаемого воздуха (В13).

Система регулирования двигателя и автомобиля (код GS2, GE1)

  • 1 - Блок управления MR/PLD;
  • 2 - Шина CAN двигателя;
  • 3 - Шина CAN специального оборудования;
  • 4 - Сигнал скорости с тахографа;
  • 5 - Начальная точка шины CAN автомобиля;
  • 6 - Шина CAN автомобиля;
  • 7 - Диагностический разъем X 13 (14 pin);
  • 8 - Тестер ННТ;
  • 9 - Ключ;
  • 10 - Иммобилайзер и замок зажигания;
  • 11 - Рычаг системы управления двигателем S2;
  • 12 - Педаль акселератор;
  • 13 - Датчик температуры окружающей среды;
  • 14 - Выключатель фонарей сигнала торможения S4 (только с АБС);
  • 15 - Базовый модуль А7 с реле сигнала заднего хода и торможения (К7, Кб);
  • 16 - Выключатель уровня охлаждающей жидкости (В6);
  • 17 - Контрольный датчик воздухоочистителя В7;
  • 18 - Электромагнитный клапан тормоза-замедлителя Y1;
  • 19 - Электромагнитный клапан тормоза-замедлителя Y2;
  • 20 - Генератор G2;
  • 21 - Выключатель стояночного тормоза (В5);
  • 22 - Индикатор предпускового подогрева (только с FLA);
  • 23 - Многофункциональный дисплей (код неисправности FLA);
  • 24 - Многофункциональный дисплей (код неисправности FR/FMR);
  • 25 - Индикатор уровня охлаждающей жидкости;
  • 26 - Индикатор зарядки АКБ;
  • 27 - Индикатор загрязнения воздухоочистителя;
  • 28 - Индикатор износа тормозных накладок;
  • 29 - Индикатор низкого уровня масла в резервуаре пополнения;
  • 30 - Индикатор температуры (зеленое поле многофункционального дисплея);
  • А - Кабина;
  • В - Шасси;
  • а - Выключатель коробки отбора мощности;
  • Ь - Компоненты GS (EPS);
  • с - Электронное оборудование;
  • d - Предпусковой подогрев;
  • е - Компоненты MR (PLD);
  • f - Стояночный тормоз;
  • g - Рычаг переключения;
  • h - 2-я стадия без WSK или RS (RET) к блоку управления FR (FMR), 5-я стадия с WSK или RS (RET) к блоку управления WSK или RS (RET);
  • i - Сигнал заднего хода и торможения;
  • * Специальное оборудование.

Система регулирования двигателя и автомобиля (код GS1, GS3)

  • 1 - Блок управления MR/PLD;
  • 2 - Шина CAN двигателя;
  • 3 - Шина CAN специального оборудования;
  • 4 - Сигнал скорости с тахографа;
  • 5 - Начальная точка шины CAN автомобиля;
  • 6 - Шина CAN автомобиля;
  • 7 - Диагностический разъем X 13 (14 pin);
  • 8 - Тестер ННТ;
  • 9 - Ключ;
  • 10 - Иммобилайзер и замок зажигания;
  • 11 - Рычаг системы управления двигателем S2;
  • 12 - Рычаг переключения
  • 13 - Педаль акселератор;
  • 14 - Датчик температуры окружающей среды;
  • 15 - Выключатель фонарей сигнала торможения S4 (только с АБС);
  • 16 - Базовый модуль А7 с реле сигнала заднего хода и торможения (К7, Кб);
  • 17 - Выключатель уровня охлаждающей жидкости (В6);
  • 18 - Контрольный датчик воздухоочистителя В7;
  • 19 - Электромагнитный клапан тормоза-замедлителя Y1;
  • 20 - Электромагнитный клапан тормоза-замедлителя Y2;
  • 21 - Генератор G2;
  • 22 - Датчик частоты вращения промежуточного вала (ВЗ);
  • 23 - Датчик перемещения сцепления (В2);
  • 24 - Электромагнитный клапан (Y29, Y30);
  • 25 - Выключатель стояночного тормоза (В5);
  • 26 - Выключатель шестерни заднего хода;
  • 27 - Выключатель выбора передачи;
  • 28 - Выключатель нейтрального положения;
  • 29 - Индикатор предпускового подогрева (только с FLA);
  • 30 - Многофункциональный дисплей (код неисправности FLA);
  • 31 - Многофункциональный дисплей (код неисправности FR/FMR);
  • 32 - Индикатор уровня охлаждающей жидкости;
  • 33 - Индикатор зарядки АКБ;
  • 34 - Индикатор загрязнения воздухоочистителя;
  • 35 - Индикатор износа тормозных накладок;
  • 36 - Индикатор низкого уровня масла в резервуаре пополнения;
  • 37 - Индикатор температуры (зеленое поле многофункционального дисплея);
  • А - Кабина;
  • В - Шасси;
  • а - Выключатель коробки отбора мощности;
  • b - Электронное оборудование;
  • с - Предпусковой подогрев;
  • d - Компоненты MR(PLD);
  • е - 3-я стадия без WSK или RS(RET) к блоку управления FR (FMR), 5-я стадия с WSK или RS(RET) к блоку управления WSK или RS(RET);
  • f - Стояночный тормоз;
  • g - Компоненты коробки передач;
  • h - Сигнал заднего хода и торможения;
  • *  Специальное оборудование.
