Функциональное описание автономного отопителя Airtronic MAN

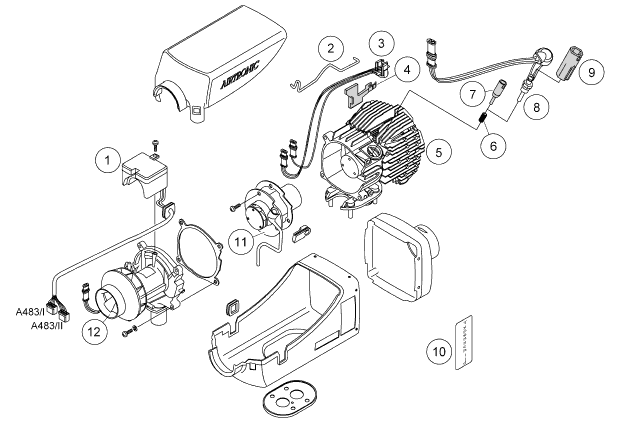

Изображение компонентов дополнительного воздушного отопителя (A483)

  • (1) Блок управления со штекером A483/I (белый) и A483/II (желтый)
  • (2) Ручка
  • (3) Универсальный датчик
  • (4) Специальный инструмент для универсального датчика (входит в комплект поставки)
  • (5) Теплообменник
  • (6) Облицовка (сито)
  • (7) Специальный инструмент для облицовки (входит в комплект)
  • (8) Штифт свечи накаливания
  • (9) Специальный инструмент для штифта свечи накаливания (входит в комплект)
  • (10) Типовая табличка
  • (11) Камера сгорания
  • (12) Электродвигатель вентилятора

Блок управления дополнительного воздушного отопителя (A483)
Существуют два различных поставщика блоков управления для дополнительного воздушного отопителя Airtronic: компания Hella и компания Wehrle. Устройства последней из них устанавливались только в ранних моделях дополнительного отопителя типа Airtronic (прибл. до 2005 г.). С 2005 г. устанавливаются только блоки управления производства компании Hella.
На следующем рисунке показан блок управления (1) производства Hella, который отличается от блока управления производства Wehrle только логотипом компании и оболочкой кабеля.

Штекерная разводка контактов Hella

У блоков управления обоих производителей пакет штекеров A483/I — белого цвета, а A483/II — желтого.
Пакеты штекеров A483/I компании Hella и Wehrle одинаковые.

Пакет штекеров A483/II компании Wehrle

Пакет штекеров A483/II Hella

Штекерная разводка контактов Hella с модулем LIN/без него

Технические характеристики

Таблица частоты вращения


Контрольная частота вращения вентилятора:


Устройство управления дополнительного отопителя (A290)
Штекерная разводка контактов

Трехконтактный штекер (1) предусмотрен для пульта дистанционного управления.
TRS… Транспортные технические нормативы (предотвращение опасности пожара)

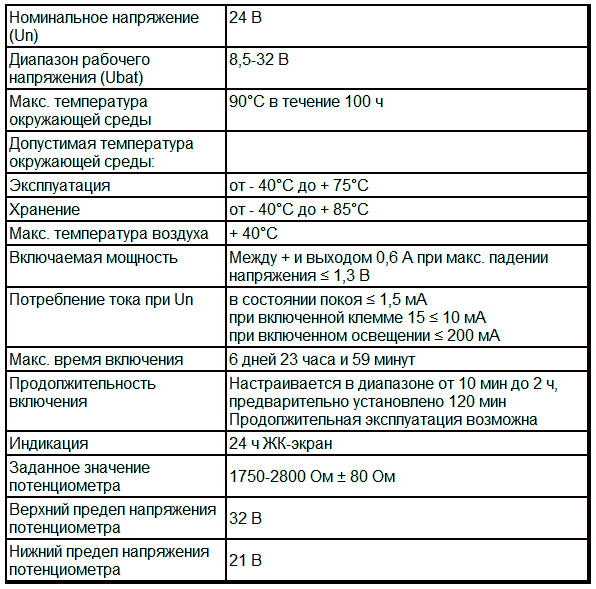

Технические характеристики


Дозировочный насос дополнительного отопителя (M123)
Штекерная разводка контактов

Технические характеристики
