Причина активной диагностической записи в блоке управления NOx 5556, 5038 MAN

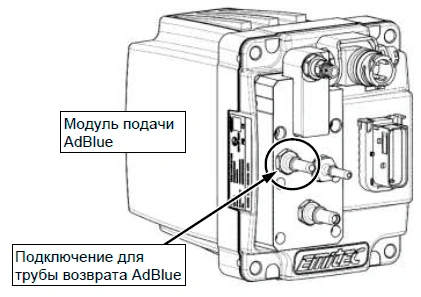

Причина активной диагностической записи в блоке управления NOx 5556 и одновременно 5038 может заключаться в засорении трубы возврата. Если труба возврата засорена, необходимо установить трубу возврата с внутренним диаметром 6 мм.

Указание
В автомобилях с по-прежнему разделенной трубой возврата (место разъединения трубы возврата AdBlue в раме) можно установить цельную трубу возврата без места разъединения из-за более простой установки.
Важно!
Труба возврата должна обязательно, как описано далее, проходить внутри связки шлангов (не держаться на связке шлангов). В противном случае раствор мочевины может замерзнуть при низких температурах.

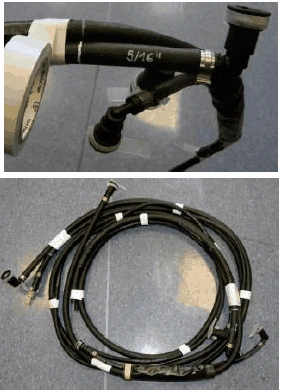

Демонтируйте связку шлангов от модуля подачи AdBlue к емкости для AdBlue.

Отметьте положения всех пружинных зажимов и заглушек на трубопроводах, шлангах и оболочке.

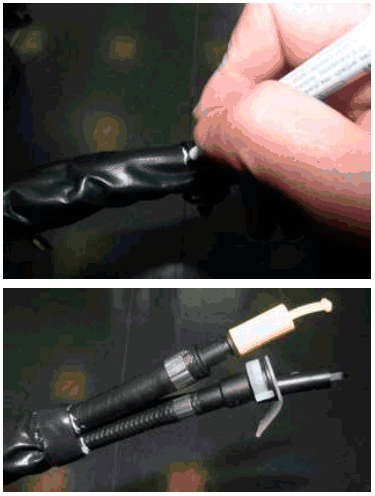

Важно! Закройте концы всех устанавливаемых на место трубопроводов в связке шлангов заглушками, чтобы предотвратить попадание загрязнений.
Зафиксируйте заглушки изоляционной лентой.

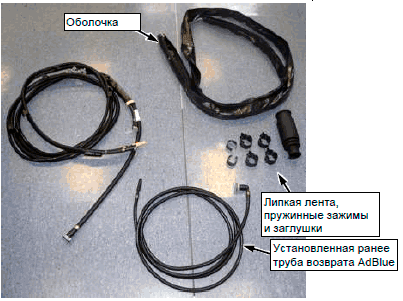

Удалите всю липкую ленту, все пружинные зажимы и заглушки.
Откройте застежку-молнию оболочки и демонтируйте трубу возврата AdBlue из связки шлангов.

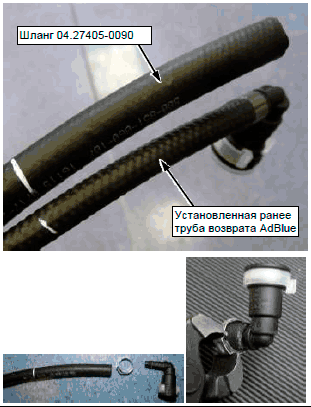

Перенесите отметки с ранее установленной трубы возврата AdBlue на шланг 04.27405-0090 и обрежьте его на нужную длину.
Установите угловое соединение 81.98180-6024 и угловое соединение 81.98180-6025 на шланг 04.27405-0090 с помощью хомутов для шланга 51.97440-0171.


Свяжите трубу возврата AdBlue со связкой шлангов и закрепите изоляционной лентой.
На изображениях выше из соображений наглядности использовалась белая изоляционная лента. В ходе ремонта используйте черную изоляционную ленту (для оптимального внешнего вида).


Проложите оболочку вокруг связки шлангов и затяните застежку-молнию клещами 08.04099-0008.
Закрепите концы оболочки, на которых ранее была установлена изолирующая трубка, изоляционной лентой (используйте черную изоляционную ленту).


Следите за тем, чтобы концы трубопроводов были защищены заглушками от попадания загрязнений!
Установите на место все заглушки и пружинные зажимы в соответствии с отметками и смонтируйте связку шлангов.
