Подающий модуль с блоком управления AdBlue
Описание
Подающий модуль служит для подготовки AdBlue и воздуха.
Блок управления для AdBlue интегрирован с подающим модулем. Основной задачей блока управления является регулирование дозируемого количества AdBlue и регулирование момента дозирования. Блок управления обрабатывает сигналы датчиков и рассчитывает на их основе командные сигналы для дозирования AdBlue (впрыск).

Монтажная позиция

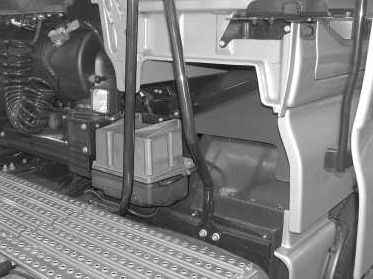

Подающий модуль смонтирован на задней стороне кабины водителя. Этот рисунок показывает пример установки на седельном тягаче.


Датчик температуры отработавших газов
Описание
Датчик температуры контролирует температуру отработавших газов перед катализатором.

Монтажная позиция

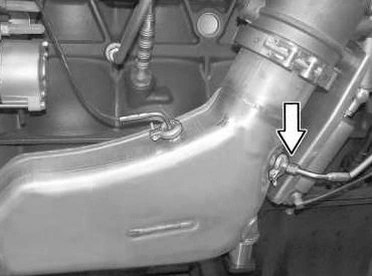

Датчик температуры смонтирован на смесителе AdBlue перед катализатором.



Клапан хладагента нагревательного контура AdBlue
Описание
В баке для AdBlue установлен змеевик, через который протекает нагретая вода из контура охлаждения двигателя. Клапан хладагента в контуре хладагента для AdBlue подключает или отключает при необходимости этот нагревательный контур и регулирует тем самым протекание среды через нагревательный контур бака с AdBlue.

Монтажная позиция

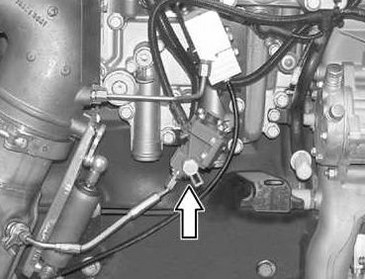

Клапан хладагента в контуре хладагента для AdBlue в зависимости от автомобиля привинчен в раме с кронштейном рессоры или смонтирован на плоской стопорной шайбе подающего модуля.
На иллюстрации представлен пример монтажа на подающем модуле.

Датчик уровня заполнения / температуры AdBlue
Описание
Датчик контролирует уровень заполнения и температуру в баке с AdBlue. Датчик соединен через шину CAN с блоком управления AdBlue.

Монтажная позиция
Датчик уровня заполнения/температуры AdBlue находится в баке AdBlue и доступен с внешней стороны через крышку люка для техобслуживания.

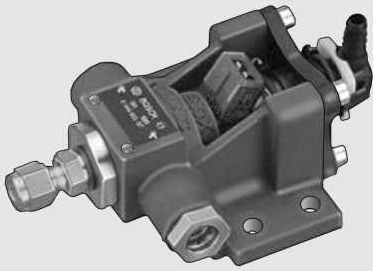

Дозирующий модуль
Описание
В дозирующем модуле AdBlue и воздух смешиваются и для точной подачи впрыскиваются через форсунку в поток отработавших газов при равномерном распределении в нем.

Монтажная позиция

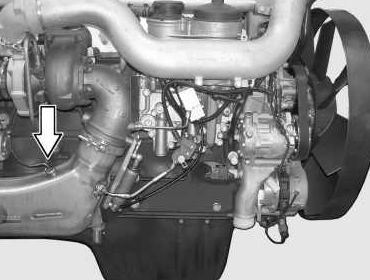

Дозирующий модуль смонтирован на двигателе.

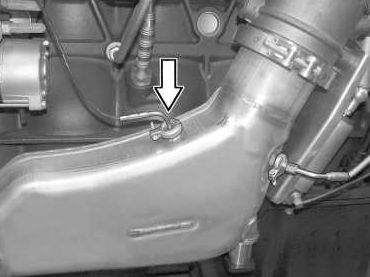

Сопло для AdBlue смонтировано в смесителе AdBlue.
