Бортовой компьютер IVECO STRALIS

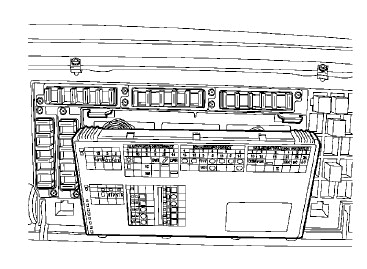

Бортовой компьютер является ядром системы Multiplex. Он расположен внутри приборной панели со стороны пассажирского сидения, в главном блоке предохранителей и реле. Бортовой компьютер управляет всеми периферийными системами автомобиля.

Входные сигналы
– наружные световые приборы автомобиля
– подсветка салона
– звуковой сигнал
– стеклоочистители ветрового стекла
– запуск двигателя
– уровень охлаждающей жидкости
– цепи противоскольжения
– стояночный тормоз
– кабина откинута
– коробки отбора мощности
– люк с электроприводом
– датчик наружной температуры
– обогрев ветрового стекла
– наружные световые приборы автомобиля

Сигналы на выходе
– подсветка салона
– звуковой сигнал
– стеклоочистители ветрового стекла
– стартер
– обогрев ветрового стекла
– выключатель массы аккумуляторной батареи
– люк с электроприводом
– контакты для установщиков
– обогрев ветрового стекла
– выключатель массы аккумуляторной батареи
– люк с электроприводом
– контакты для установщиков

Замена бортового компьютера выполняется в следующем порядке:
1. Поверните ключ зажигания в положение OFF
2. Нажмите на приборной панели кнопку TGC OFF
3. Подождите 15 с до срабатывания главного выключателя массы (для проверки нажмите на кнопку стеклоподъемника, если он не сработает, это означает, что главный выключатель массы разомкнут)
4. Отсоедините разъем J1
5. Отсоедините остальные разъемы в произвольном порядке
6. Замените электронный блок
7. Подключите в произвольном порядке все разъемы, за исключением J1
8. Подключите разъем J1
9. Поверните ключ зажигания в положение ON.
Для снятия бортового компьютера произведите следующие действия:

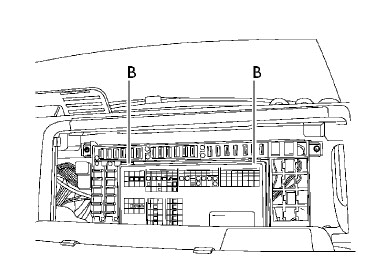

– Надавите на две защелки (А) на вещевом ящике со стороны сиденья пассажира.

– Поднимите фиксирующие язычки бортового компьютера (В).

– С предельной осторожностью вытяните на себя электронный модуль, с тем чтобы провода не отсоединились от разъемов.
– Отсоедините электрические разъемы, расположенные сзади блока.

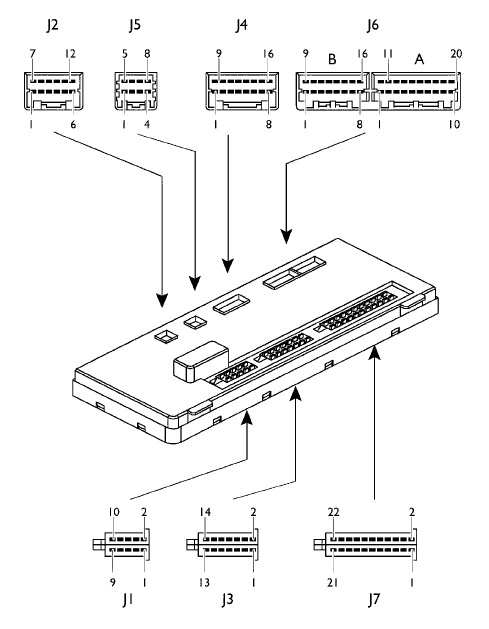

Бортовой компьютер — общий вид

Контакты разъемов указаны со стороны присоединения проводов

Разъем «J1»


Разъем «J2»

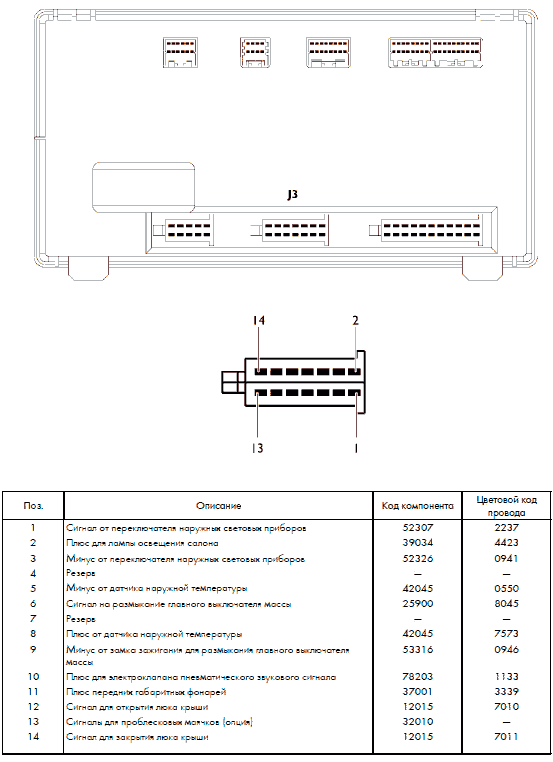

Разъем «J3»

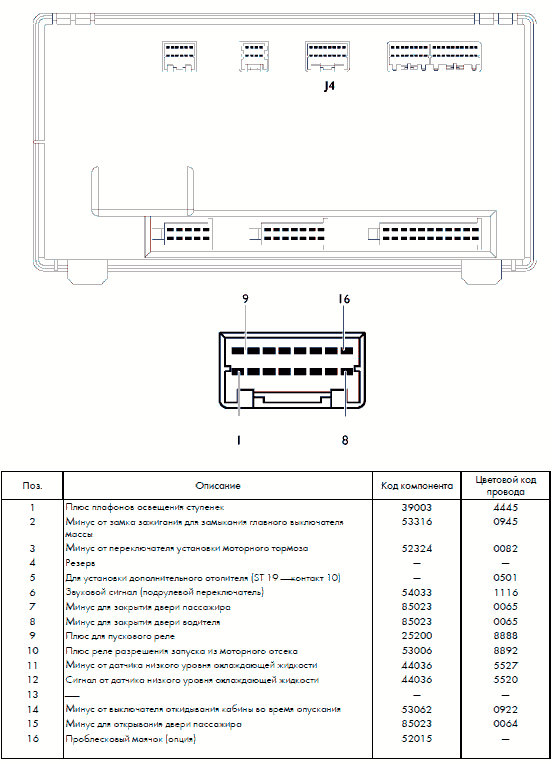

Разъем «J4»


Разъем «J5»

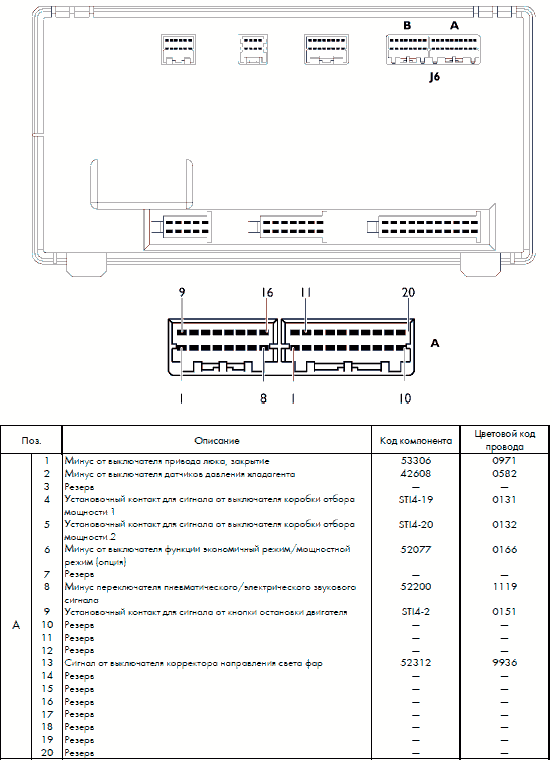

Разъем «J6A»


Разъем «J6B»

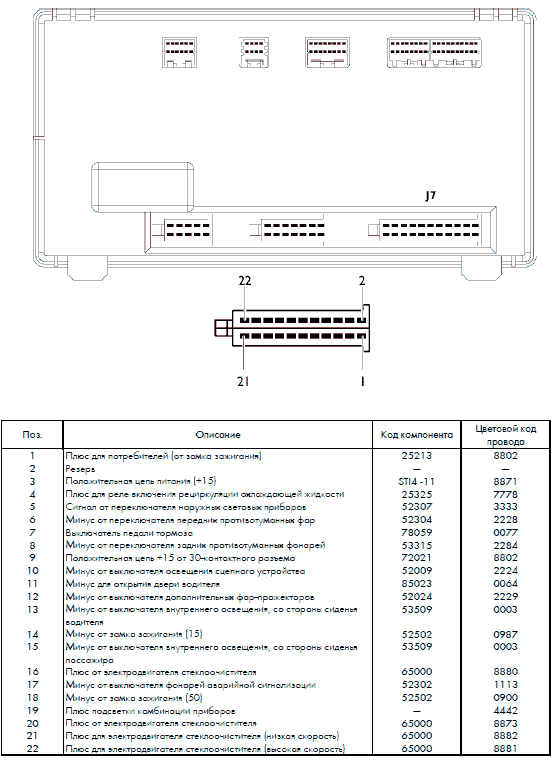

Разъем «J7»


FFC $ RFC (ЭБУ переднего/заднего контура электронного оборудования)
Данные модули являются периферийными ЭБУ, через которые получает питание большая часть потребителей. К ним напрямую подсоединены следующие потребители: лампы, датчики, электродвигатели.
FFC установлено на передке автомобиля под кабиной, RFC расположено в центральной части рамы шасси.
Данные модули различаются маркировкой (F — для FFC и R — для RFC), а также различным расположением монтажной проушины
