Принципиальные схемы постоянно дорабатываются и усовершенствуются, поэтому принципиальная электрическая схема Вашего автобуса может иметь некоторые несущественные отличия от приведенной.
Пояснения к схеме электрооборудования:
А - электронные блоки;
B - датчики;
E - наружная светотехника;
F, FU - предохранители;
G - источники энергии;
H - контрольные лампы;
K - реле;
M - электродвигатели;
P - контрольные приборы;
Q - коммутирующие устройства;
R - резисторные элементы;
S - выключатели, переключатели;
V - диоды;
Y - вентили электромагнитные;
X - разъемные соединения.

Наведите указатель мыши на схему...
Система электропитания

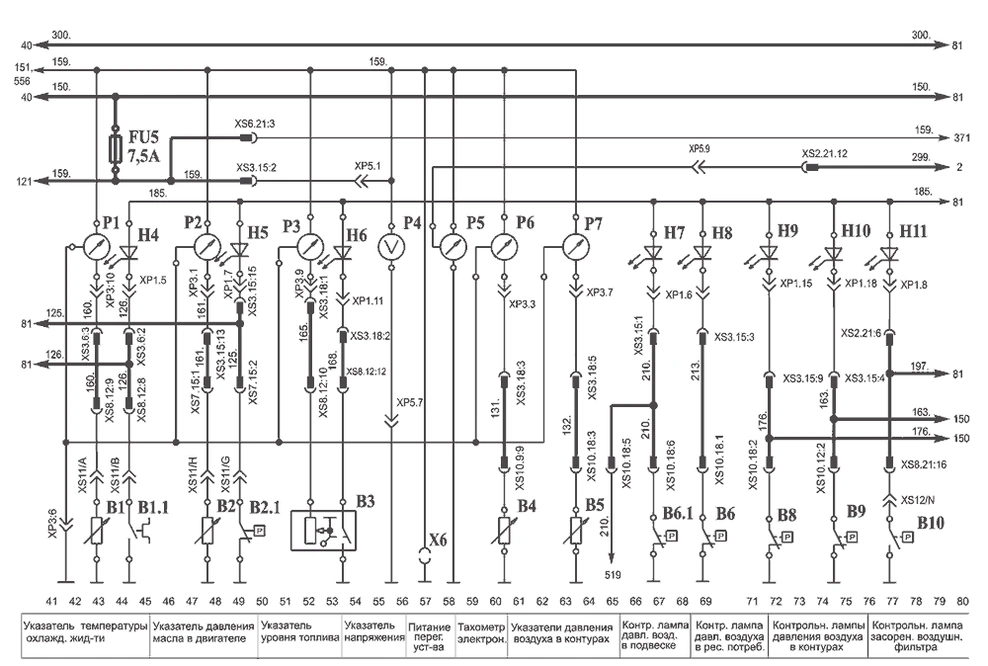

КИП и датчики
Аварийная звуковая сигнализация, КИП и датчики

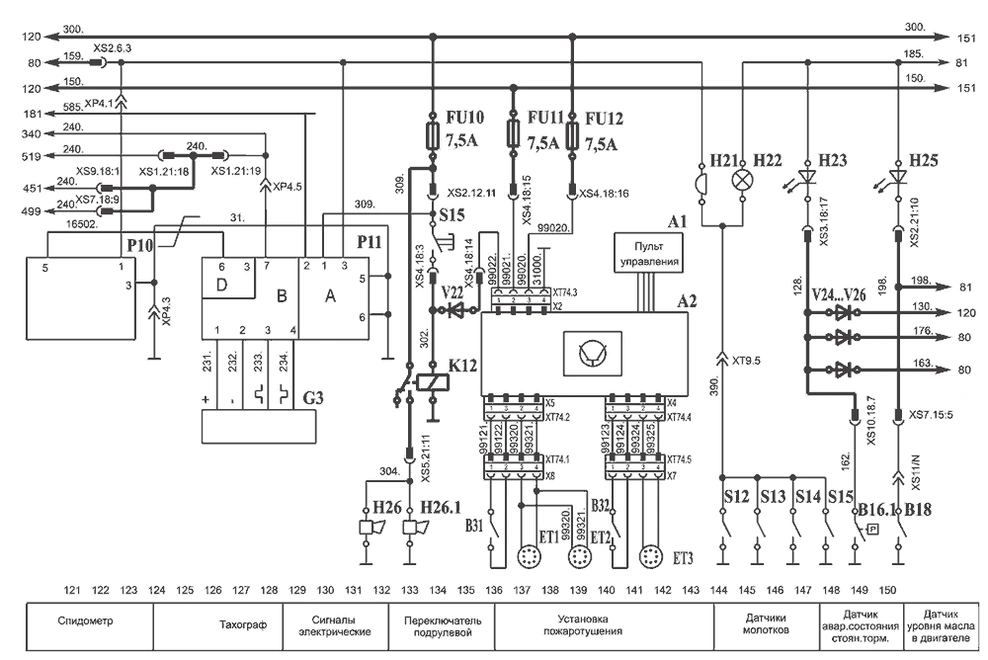

Тахограф, звуковые сигналы, система пожаротушения и датчики
Головные фары, габаритные огни

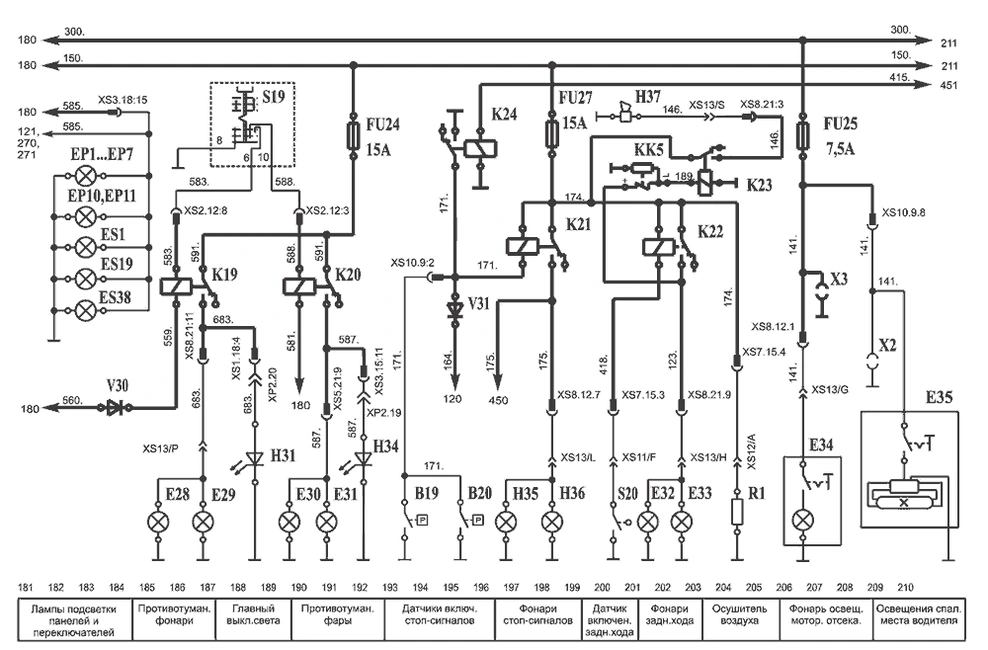

Подсветка стрелочных приборов, противотуманные фары и фонари

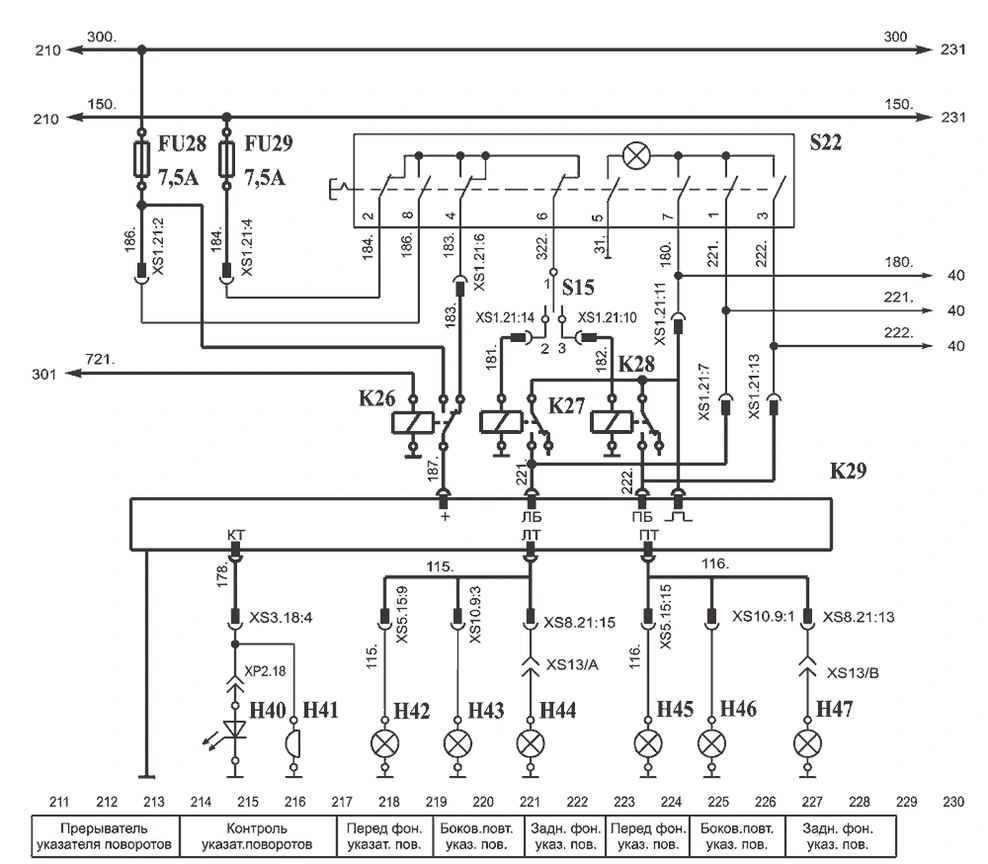

Указатели поворотов
Стеклоочиститель, стеклоомыватель

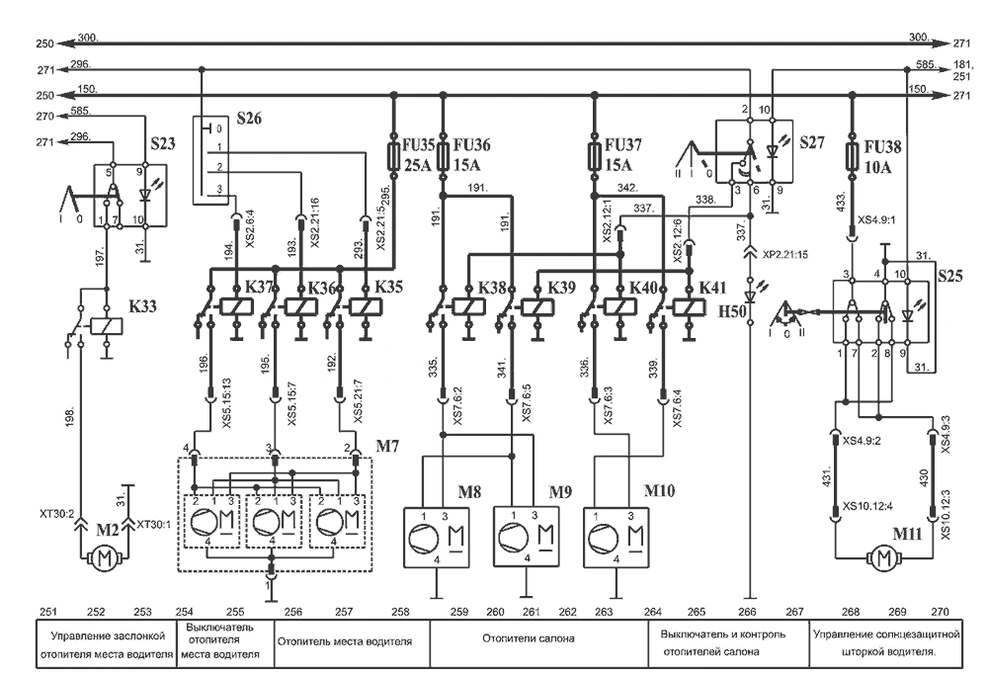

Управление вентиляторами системы отопления
ПЖД, воздушные отопители, крышные вентиляторы

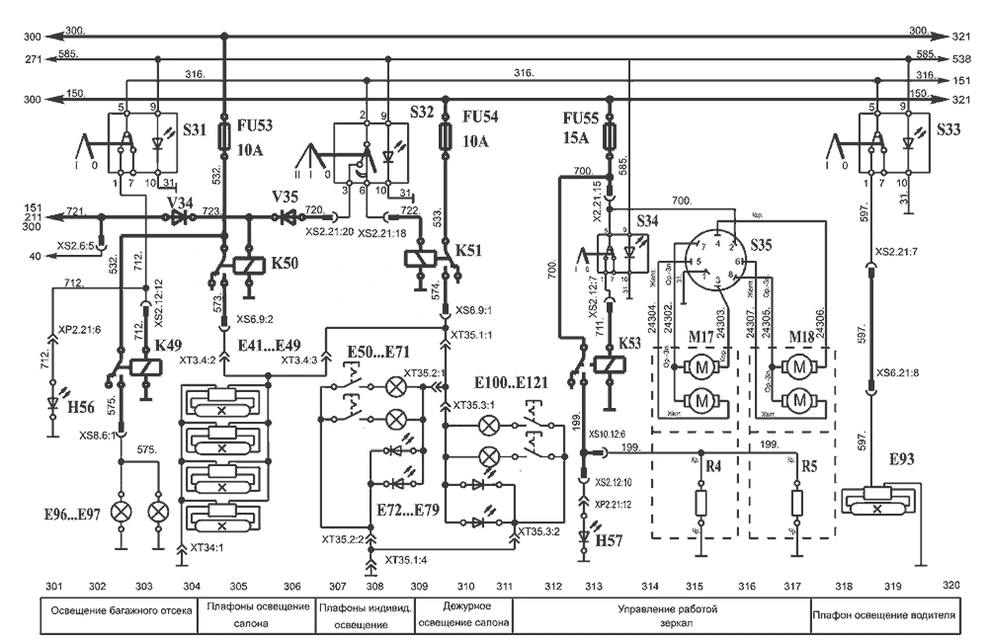

Внутреннее освещение, обогрев зеркал и стекол

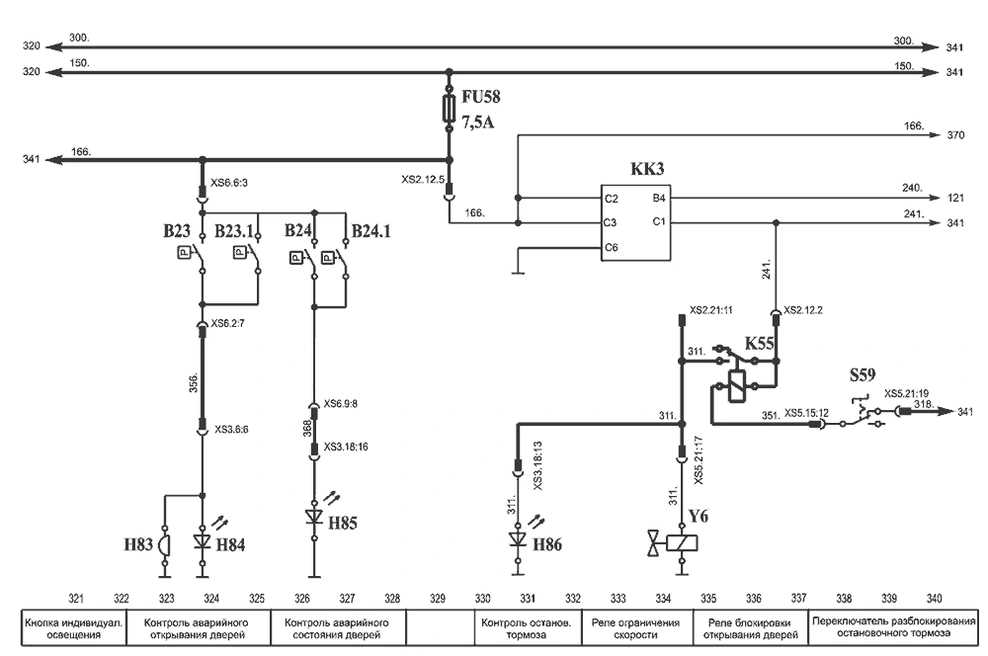

Управление приводом дверей, остановочный тормоз
Управление приводом дверей

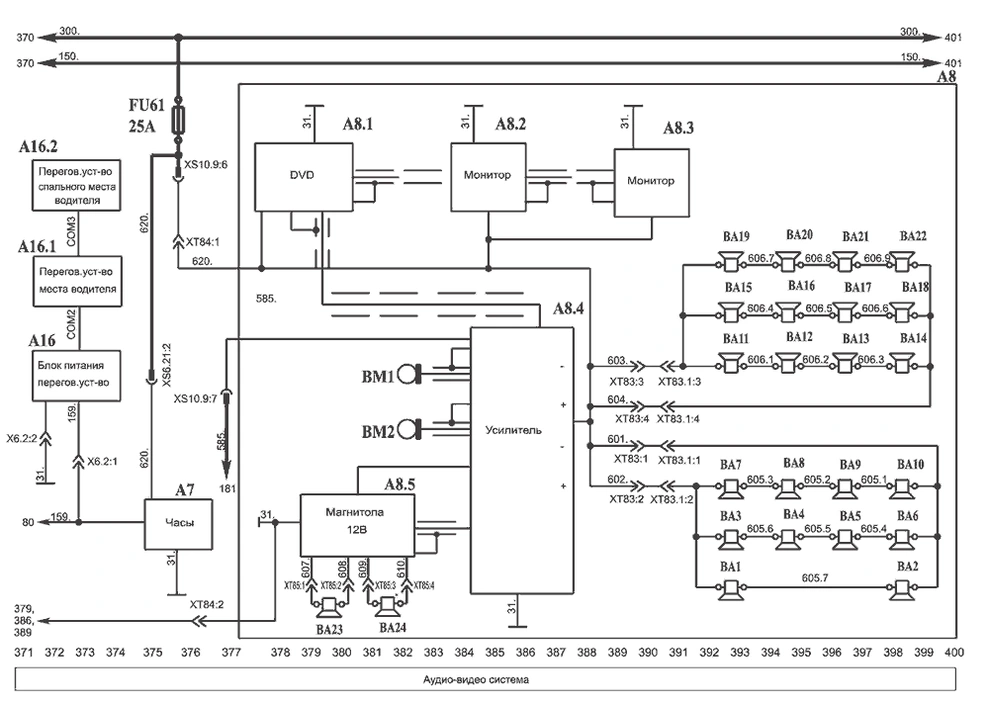

Радиооборудование

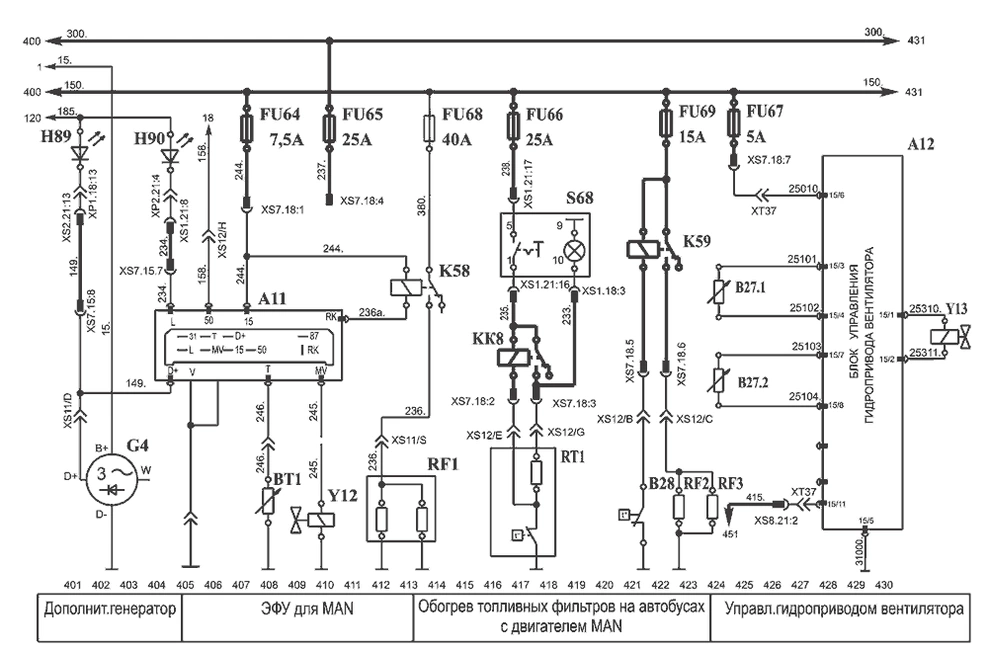

Дополнительный генератор, подогрев топлива, гидропривод
Система ABS/ASR
Система управления тормозом-замедлителем
Система управления двигателем MAN
Блок управления пневматической подвеской

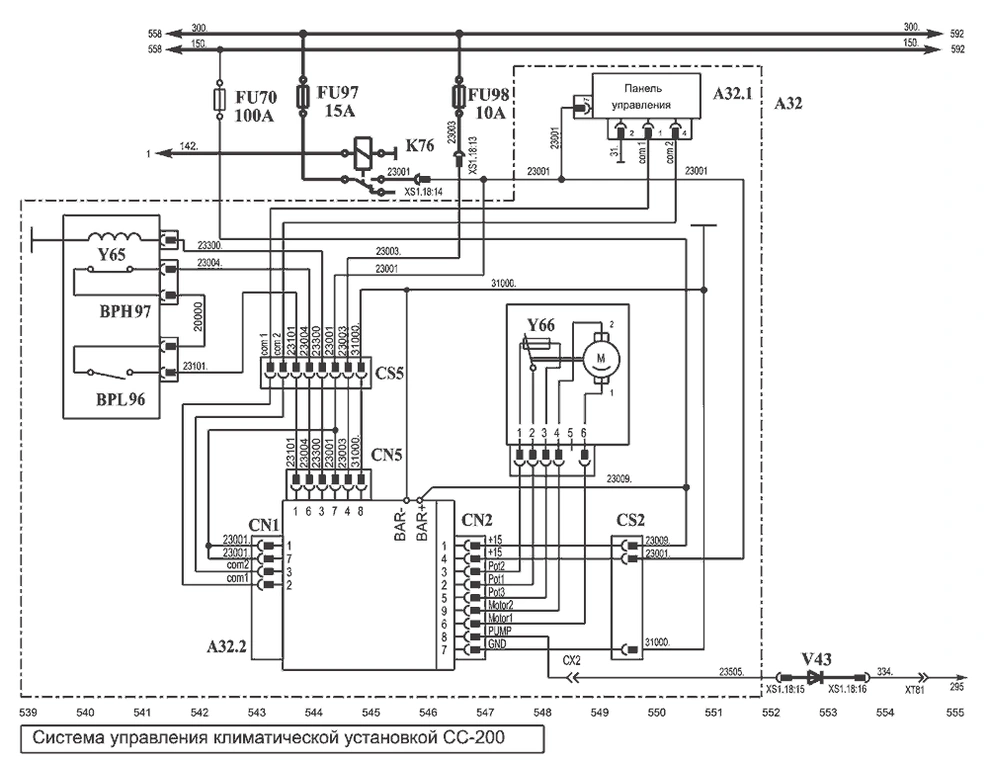

Блок управления климатической установкой

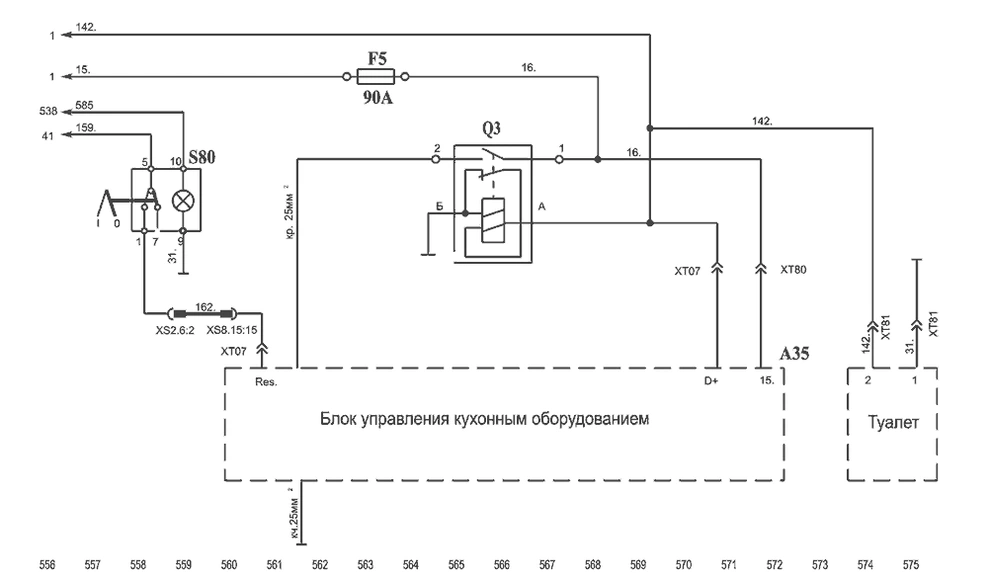

Электрооборудование кухни

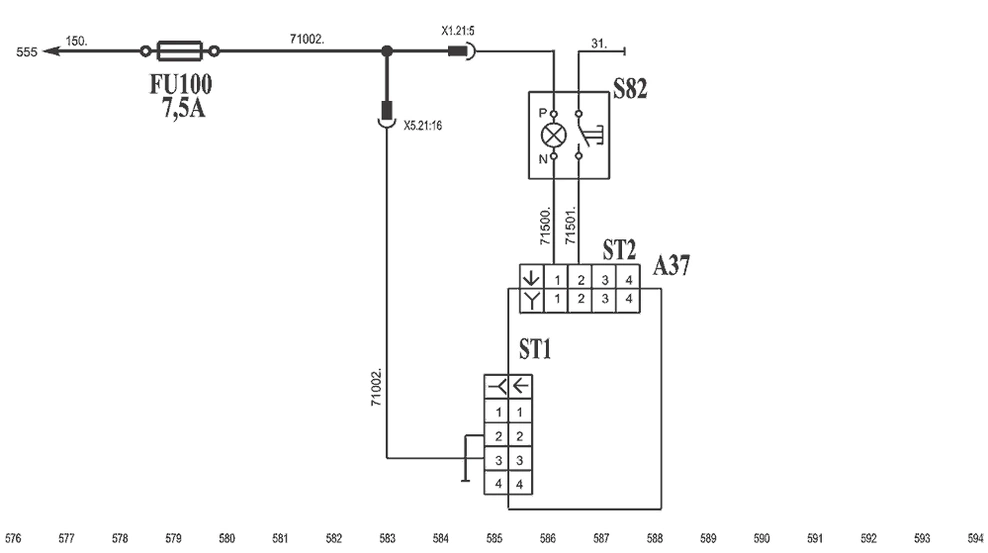

Система автоматической централизованной смазки
