Электросхемы тягачей John Deere 350D and 400D Series II

  • SE1—Main Power Circuit
  • SE2—Start and Charge Circuits
  • SE3—Cold Start and Unloader Valve Heater Circuits
  • SE4—Monitor Display Unit (MDU) Circuit
  • SE5—Monitor Display Unit (MDU) Circuit
  • SE6—Steering Column Switch Circuit
  • SE7—Chassis Control Unit (CCU) Circuit
  • SE8—Chassis Control Unit (CCU) Circuit
  • SE9—Chassis Control Unit (CCU) Circuit
  • SE10—Output Expansion Unit (OEU) Circuit
  • SE11—Output Expansion Unit (OEU) Circuit
  • SE12—Output Expansion Unit (OEU) Circuit
  • SE13—On Board Weighing (OBW) Controller Circuit
  • SE14—Tire Pressure Monitoring (TPM) System Circuit
  • SE15—Sealed Switch Module (SSM) Circuit
  • SE16—Engine Control Unit (ECU/ADM) Circuit
  • SE17—Electronic Unit Injector (EUI/MR2) Controller Circuit
  • SE18—Electronic Unit Injector (EUI/MR2) Controller Circuit
  • SE19—Dignostic Connector Circuit
  • SE20—Transmission Control Unit (TCU/TCM) Circuit
  • SE21—Transmission Valve Control Module Circuit
  • SE22— JDLink ™ Circuit
  • SE23—JDLink™ Circuit
  • SE24—JDLink™ Circuit
  • SE25—24/12V Voltage Converter Circuit
  • SE26—AM/FM Radio Circuit
  • SE27—Seat Heater Circuit
  • SE28—Dome Light and Rotating Beacon Circuits
  • SE29—Service Brake Lights, Park Lights, and Turn Light Circuits
  • SE30—Headlights and Work Lights Circuits
  • SE31—Backup Lights and Backup Alarm Circuits
  • SE32—Differential Lock (CTD) and Inter-Axle Differential Lock (IDL) Circuits
  • SE33—Park Brake Circuit
  • SE34—Hydraulic Temperature Circuit, Wet Brake Temperature Circuit, and Hydraulic Cut-Off Circuit
  • SE35—Bin (dump body) Lever Circuit
  • SE36—Bin (dump body) Up and Bin (dump body) Down Circuits
  • SE37—Air System and Horn Circuits
  • SE38—Wiper and Washer Circuits
  • SE39—Mirror Defroster and Mirror Positioning Circuits
  • SE40—Heating and Air Conditioning Circuit
  • SE41—Heating and Air Conditioning Circuit
  • SE42—Heating and Air Conditioning Circuit

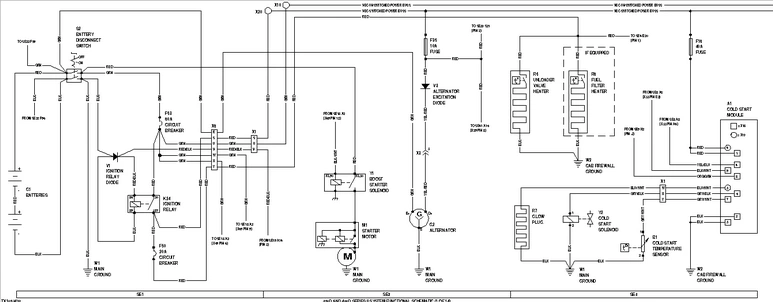

SE1—SE3

  • A1 - Cold Start Module
  • B1 - Cold Start Temperature Sensor
  • F16 - Cold Start Module Switched Power 40-Amp Fuse
  • F35 - Alternator Excitation, Mirror, and Air Conditioning 10-Amp Fuse
  • F50 - Fuel Filter Heater, Unloader Valve Heater, and Low Coolant Level 20-Amp Circuit Breaker
  • F53 - Main 60-Amp Circuit Breaker
  • G1 - Batteries
  • G2 - Alternator
  • K24 - Ignition Relay
  • M1 - Starter Motor
  • R5 - Unloader Valve Heater
  • R6 - Fuel Filter Heater
  • R7 - Glow Plug
  • S2 - Battery Disconnect Switch
  • V1 - Ignition Relay Diode
  • V3 - Alternator Excitation Diode (3-Amp)
  • W1 - Main Ground
  • W2 - Cab Firewall Ground
  • X1 - Front Chassis/Engine Harness-to-Cab Harness 9-Pin Connector
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X10 - Unswitched Power Terminal (marked as Stud 1)
  • X18 - Cold Start Module 8-Pin Connector
  • X19 - Cold Start Module 4-Pin Connector
  • X20 - Switched Power Terminal (marked as Stud 2)
  • Y1 - Boost Starter Solenoid
  • Y2 - Cold Start Solenoid

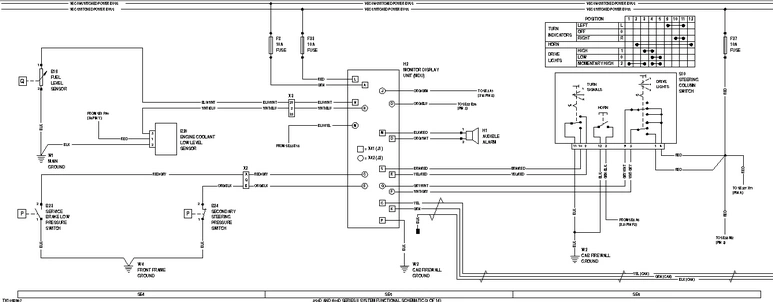

SE4--SE6

  • B19 - Fuel Level Sensor
  • B20 - Engine Coolant Low Level Sensor
  • B23 - Service Brake Low Pressure Switch
  • B24 - Secondary Steering Pressure Switch
  • F8 - Monitor Display Unit (MDU) Unswitched Power 10-Amp Fuse
  • F33 - Monitor Display Unit (MDU) Ignition Status 10-Amp Fuse
  • F37 - Wiper Park Signal and Headlight Switch 10-Amp Fuse
  • H1 - Audible Alarm
  • H2 - Monitor Display Unit (MDU)
  • S10 - Steering Column Switch
  • W1 - Main Ground
  • W2 - Cab Firewall Ground
  • W4 - Front Frame Ground (under cab)
  • X2 - Cab Harness-to-Hydraulic Harness 23-Pin Connector
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X41 - Monitor Display Unit (MDU) 16-Pin Connector (J1)
  • X42 - Monitor Display Unit (MDU) 14-Pin Connector (J2)

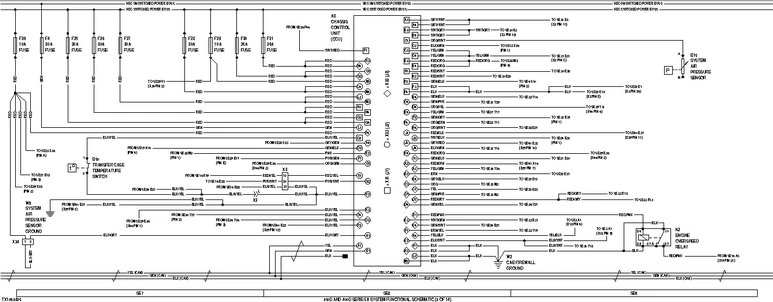

SE7—SE9

  • A8 - Chassis Control Unit (CCU)
  • B15 - System Air Pressure Sensor
  • B50 - Transfer Case Temperature Switch
  • F4 - Left and Right Turn Lights 20-Amp Fuse (marked as CCU2)
  • F25 - Bin (dump body) Pressure Reduction Solenoid, Inter-Axle Differential Lock (IDL) Solenoid, and Front Wiper LowSpeed 20-Amp Fuse (marked as CCU2 OUTPUT DRIVER SUPPLY 3)
  • F26 - Hydraulic Cut-Off Solenoid, Air Conditioner Clutch Solenoid, Mirror Heating, Recirculation Vent Actuator, FrontWiper Park, and Sealed Switch Module (SSM) 15-Amp Fuse (marked as CCU2 OUTPUT DRIVER SUPPLY 6)
  • F27 - Differential Lock (CTD) Solenoid, Air System Drain Solenoid, Bin (dump body) Lever Detent Magnet, and BackupLights 20-Amp Fuse (marked as CCU2 OUTPUT DRIVER SUPPLY 4)
  • F28 - Horn, Headlights (low and high beam), and Flashing Beacon Light 20-Amp Fuse (marked as CCU2 OUTPUTDRIVER SUPPLY 5)
  • F29 - Chassis Control Unit (CCU) Ignition Status 10-Amp Fuse
  • F30 - Park Brake Solenoid, Overspeed Control, Washer Pump, Wiper High Speed, and Articulation Reverse Light 25-
  • Amp Fuse (marked as CCU2 OUTPUT DRIVER SUPPLY 2)
  • F31 - Park Lights and Work Lights 30-Amp Fuse (marked as CCU2 OUTPUT DRIVER SUPPLY 1)
  • F36 - Hardware Detection, Park Brake Pressure Switch, and JDLink™ Switched Power 10-Amp Fuse
  • K2 - Engine Overspeed Relay (marked as R2)
  • W2 - Cab Firewall Ground
  • W9 - System Air Pressure Sensor Ground
  • X2 - Cab Harness-to-Hydraulic Harness 23-Pin Connector
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X24 - Emergency Stop 2-Pin Connector With Jumper
  • X31 - Chassis Control Unit (CCU) 32-Pin Connector (J1)
  • X32 - Chassis Control Unit (CCU) 48-Pin Connector (J2)
  • X33 - Chassis Control Unit (CCU) 32-Pin Connector (J3)

SE10—SE12

  • A13 - Output Expansion Unit (OEU)
  • F14 - Spare 10-Amp Fuse
  • F18 - Blower Speed Low 20-Amp Fuse (marked as OEU OUTPUT DRIVER SUPPLY 3)
  • F19 - Heater Valve Actuator 30-Amp Fuse (marked as OEU OUTPUT DRIVER SUPPLY 6)
  • F20 - Engine Overheat/Preselect 2nd, Blower Medium Speed, and On Board Weighing (OBW) Green and YellowLights 20-Amp Fuse (marked as OEU OUTPUT DRIVER SUPPLY 4)
  • F21 - Blower High Speed and On Board Weighing (OBW) Red Light 20-Amp Fuse (marked as OEU OUTPUT DRIVERSUPPLY 5)
  • F22 - Output Expansion Unit (OEU) Ignition Status 10-Amp Fuse
  • F23 - Hydraulic Fan Low and Medium Speed Solenoids 25-Amp Fuse (marked as OEU OUTPUT DRIVER SUPPLY 2)
  • F24 - Heater Valve, Floor Vent Actuator, and Middle Vent/Defrost Actuator 15-Amp Fuse (marked as OEU OUTPUTDRIVER SUPPLY 1)
  • F3 - Output Expansion Unit (OEU) 20-Amp Fuse
  • V13 - Fan Low Speed Solenoid Diode
  • V14 - Fan Cut-Off Solenoid Diode
  • V15 - Fan Medium Speed Solenoid Diode
  • W2 - Cab Firewall Ground
  • W4 - Front Frame Ground (under cab)
  • X2 - Cab Harness-to-Hydraulic Harness 23-Pin Connector
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X5 - Cab Harness-to-Hydraulic Harness 21-Pin Connector
  • X21 - Output Expansion Unit (OEU) 32-Pin Connector (J1)
  • X22 - Output Expansion Unit (OEU) 48-Pin Connector (J2)
  • X23 - Output Expansion Unit (OEU) 32-Pin Connector (J3)
  • X26 - Generic Special Spare 6-Pin Connector
  • Y28 - Fan Low Speed Solenoid
  • Y29 - Fan Cut-Off Solenoid
  • Y30 - Fan Medium Speed Solenoid

SE13—SE15

  • A14 - Sealed Switch Module (SSM)
  • A18 - On Board Weighing (OBW) Controller
  • A19 - Tire Pressure Monitoring (TPM) System Controller
  • B51 - Left Strain Gauge
  • B52 - Right Strain Gauge
  • B53 - Tire Pressure Monitoring (TPM) System Sensor (right front)
  • B54 - Tire Pressure Monitoring (TPM) System Sensor (right middle)
  • B55 - Tire Pressure Monitoring (TPM) System Sensor (right rear)
  • B56 - Tire Pressure Monitoring (TPM) System Sensor (left rear)
  • B57 - Tire Pressure Monitoring (TPM) System Sensor (left middle)
  • B58 - Tire Pressure Monitoring (TPM) System Sensor (left front)
  • F41 - On Board Weighing (OBW) and Tire Pressure Monitoring (TPM) System 10-Amp Fuse
  • L3 - On Board Weighing (OBW) CAN Filter
  • R4 - 120-Ohm CAN Termination Resistor
  • W2 - Cab Firewall Ground
  • W4 - Front Frame Ground (under cab)
  • W31 - Tire Pressure Monitoring (TPM) System Antenna
  • X5 - Cab Harness-to-Hydraulic Harness 21-Pin Connector
  • X7 - Cab Harness-to-Hydraulic Harness 3-Pin CAN Connector
  • X8 - Hydraulic Harness-to-Articulation Harness 21-Pin Connector
  • X11 - Rear Chassis Harness-to-On Board Weighing (OBW) and Tire Pressure Monitoring (TPM) System Harness 6-PinConnector
  • X12 - On Board Weighing (OBW) Load Lights 4-Pin Connector
  • X27 - Articulation Harness-to-Rear Harness 21-Pin Connector
  • X81 - Left Strain Gauge 4-Pin Connector
  • X82 - Right Strain Gauge 4-Pin Connector

SE16—SE18

  • A2 - Electronic Unit Injector (EUI/MR2) Controller
  • A3 - Engine Control Unit (ECU/ADM)
  • B2 - Engine Coolant Temperature Sensor
  • B3 - Engine Oil Level Sensor
  • B5 - Engine Oil Pressure Sensor
  • B6 - Intake Manifold Air Pressure/Temperature Sensor
  • B7 - Engine Oil Temperature Sensor
  • B8 - Camshaft Position Sensor
  • B9 - Crankshaft Position Sensor
  • B10 - Accelerator Pedal Position Sensor
  • B27 - Fuel Temperature Sensor
  • B28 - Water-in-Fuel (WIF) Sensor
  • F2 - Engine Control Unit (ECU/ADM) Unswitched Power 10-Amp Fuse
  • F17 - Engine Control Unit (ECU/ADM) and Electronic Unit Injector (EUI/MR2) Controller Switched Power 10-Amp Fuse
  • R15 - Water-In-Fuel (WIF) Resistor
  • W1 - Main Ground
  • W2 - Cab Firewall Ground
  • W4 - Front Frame Ground (under cab)
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X14 - Engine Control Unit (ECU/ADM) 12-Pin Connector
  • X15 - Engine Control Unit (ECU/ADM) 18-Pin Connector
  • X16 - Engine Control Unit (ECU/ADM) 21-Pin Connector
  • X17 - Engine Control Unit (ECU/ADM) 15-Pin Connector
  • X69 - 3-Pin Connector (not used)
  • Y3 - Electronic Unit Injector Solenoid (cylinder 1)
  • Y4 - Electronic Unit Injector Solenoid (cylinder 2)
  • Y5 - Electronic Unit Injector Solenoid (cylinder 3)
  • Y6 - Electronic Unit Injector Solenoid (cylinder 4)
  • Y7 - Electronic Unit Injector Solenoid (cylinder 5)
  • Y8 - Electronic Unit Injector Solenoid (cylinder 6)
  • Y10 - Exhaust Brake Solenoid

SE19—SE21

  • A5 - Transmission Control Unit (TCU/TCM)
  • A6 - Transmission Valve Control Module
  • B11 - Retarder Temperature Sensor
  • B12 - Turbine Speed Sensor
  • B13 - Output Speed Sensor
  • B14 - Input Speed Sensor
  • F1 - Transmission Control Unit (TCU/TCM) Unswitched Power 10-Amp Fuse
  • F6 - Diagnostic Connector Unswitched Power 10-Amp Fuse
  • F15 - Transmission Control Unit (TCU/TCM) Switched Power 10-Amp Fuse
  • F32 - Diagnostic Connector Switched Power 10-Amp Fuse
  • R3 - 120-Ohm CAN Termination Resistor
  • R14 - Retarder Resistor
  • W2 - Cab Firewall Ground
  • X13 - Cab Harness-to-Transmission Control Harness 8-Pin Connector
  • X28 - Transmission Control Harness-to-Transmission Harness 31-Pin Connector
  • X30 - Cab Harness-to-Transmission Control Harness 3-Pin CAN Connector
  • X36 - 2-Pin Connector (not used)
  • X40 - Diagnostic 9-Pin Connector
  • Y9 - Retarder Solenoid

SE22—SE24

  • A20 - GlobalTRACS ® Terminal (GTT) Controller
  • A21 - Machine Information Gateway (MIG) Controller
  • A6000 - Modular Telematics Gateway (MTG) Control Unit
  • A6001 - GPS/Cellular Antenna
  • A6002 - Satellite (SAT) Control Unit
  • A6003 - Satellite Antenna
  • F7 - JDLink ™ Unswitched Power 10-Amp Fuse
  • F55 - JDLink™ Unswitched Power 5-Amp Fuse
  • F56 - JDLink™ Return (ground) 5-Amp Fuse
  • W1 - Main Ground
  • W28 - GlobalTRACS® Terminal (GTT) Controller Main Ground
  • W29 - GlobalTRACS® Terminal (GTT) Antenna
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X9 - Battery Compartment Harness-to-Front Chassis Harness 3-Pin Connector
  • X93 - GlobalTRACS® Terminal (GTT) Controller 70-Pin Connector
  • X94 - Machine Information Gateway (MIG) Controller 30-Pin (A1–K3) Connector
  • X95 - Machine Information Gateway (MIG) Controller 30-Pin (L1–Y3) Connector
  • X96 - JDLink™ MMS Direct Connector (ethernet)
  • X97 - GT Config Tool Adapter Connector (RS-232)
  • X98 - Cab Harness-to-JDLink™ Harness 8-Pin Connector (S.N. —634513)
  • X99 - Cab Harness-to-JDLink™ Harness 12-Pin Connector (S.N. 634514— )
  • X6001 - Cellular Antenna Connector
  • X6002 - GPS Antenna Connector
  • X6005 - Satellite Antenna Connector
  • X6014 - Modular Telematics Gateway (MTG) Control Unit 48-Pin Connector
  • X6015 - Satellite (SAT) Module Control Unit 48-Pin Connector
  • X6016 - Satellite Adapter Harness-to-Universal JDLink™ Harness 6-Pin Connector

SE25—SE27

  • A10 - AM/FM Radio
  • B29 - Left Speaker
  • B30 - Right Speaker
  • F5 - 25A/15A Voltage Converter 15-Amp Fuse
  • F9 - Spare 10-Amp Fuse
  • F11 - 25A Voltage Converter 10-Amp Fuse
  • F12 - Spare 10-Amp Fuse
  • F13 - Spare 10-Amp Fuse
  • F34 - Switched Power 10-Amp Fuse (not used)
  • F38 - Spare 10-Amp Fus
  • F39 - Automatic Greaser Switched Power 10-Amp Fuse (not used) (marked as AUTO GREASER IGN. SUPPLY)
  • F40 - Electrical Seat 10-Amp Fuse
  • F43 - 12V Radio Switched Power 10-Amp Fuse
  • F44 - 12V 2-Way Radio and Rear View Camera 10-Amp Fuse (not used)
  • F45 - 12V Power Socket and Cigarette Lighter 10-Amp Fuse
  • F46 - Chassis Control Unit (CCU) 12V Input 10-Amp Fuse
  • F47 - 12V Radio Unswitched Power 10-Amp Fuse
  • R9 - Cigarette Lighter
  • R17 - Seat Cushion Heater
  • R18 - Back Cushion Heater
  • S6 - Seat Heater Switch
  • U1 - 24/12V Voltage Converter
  • W2 - Cab Firewall Ground
  • W4 - Front Frame Ground (under cab)
  • W24 - AM/FM Radio Antenna
  • X2 - Cab Harness-to-Hydraulic Harness 23-Pin Connector
  • X5 - Cab Harness-to-Hydraulic Harness 21-Pin Connector
  • X8 - Hydraulic Harness-to-Articulation Harness 21-Pin Connector
  • X34 - Voltage Converter 6-Pin Connector
  • X35 - Voltage Converter 4-Pin Connector
  • X37 - 2-Way Radio 2-Pin Connector (not used)
  • X38 - Cab Harness-to-AM/FM Radio Harness 3-Pin Connector
  • X39 - 12-Volt Accessory Power Socket
  • X43 - Rear Camera 2-Pin Connector
  • X44 - Cab Harness-to-Seat Heater Harness 2-Pin Connector
  • X63 - Seat Heater 2-Pin Connector
  • X70 - Automatic Greaser 8-Pin Connector (not used)
  • X71 - Automatic Greaser Indicator 3-Pin Connector (not used)
  • X72 - Automatic Greaser Pressure Switch 2-Pin Connector (not used)

SE28—SE30

  • E1 - Left Front Park Light
  • E2 - Right Front Park Light
  • E3 - Left Headlight
  • E4 - Right Headlight
  • E19 - Left Brake/Park Light
  • E20 - Right Brake/Park Light
  • E21 - Left Front Turn Light
  • E22 - Right Front Turn Light
  • E23 - Left Rear Turn Light
  • E24 - Right Rear Turn Light
  • E25 - Dome Light
  • E27 - Rotating Beacon
  • E28 - Left Work Light
  • E29 - Right Work Light
  • E33 - License Plate Light
  • F10 - Dome Light, Service Brake Light Switch, and Sealed Switch Module (SSM) Unswitched Power 10-Amp Fuse
  • S23 - Service Brake Light Switch
  • W2 - Cab Firewall Ground
  • W4 - Front Frame Ground (under cab)
  • X2 - Cab Harness-to-Hydraulic Harness 23-Pin Connector
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X8 - Hydraulic Harness-to-Articulation Harness 21-Pin Connector
  • X27 - Articulation Harness-to-Rear Harness 21-Pin Connector
  • X47 - Work Light 3-Pin Connector
  • X75 - Left Brake/Park Light 3-Pin Connector

SE31—SE33

  • B18 - Park Brake Pressure Switch
  • B25 - Inter-Axle Differential Lock (IDL) Pressure Switch
  • B26 - Differential Lock (CTD) Pressure Switch
  • E30 - Articulation Backup Light
  • E31 - Left Backup Light
  • E32 - Right Backup Light
  • H3 - Backup Alarm
  • V17 - Differential Lock (CTD) Solenoid Diode
  • V18 - Park Brake Solenoid Diode
  • V19 - Inter-Axle Differential Lock (IDL) Solenoid Diode
  • W2 - Cab Firewall Ground
  • W4 - Front Frame Ground (under cab)
  • X2 - Cab Harness-to-Hydraulic Harness 23-Pin Connector
  • X8 - Hydraulic Harness-to-Articulation Harness 21-Pin Connector
  • X27 - Articulation Harness-to-Rear Harness 21-Pin Connector
  • Y11 - Differential Lock (CTD) Solenoid
  • Y15 - Park Brake Solenoid

SE34—SE36

  • B17 - Bin (dump body) Position Sensor
  • B21 - Hydraulic Temperature Sensor
  • B36 - Bin (dump body) Lever Position Sensor
  • B39 - Wet Brake Temperature Sensor
  • V10 - Bin (dump body) Up Solenoid Diode
  • V11 - Bin (dump body) Down Solenoid Diode
  • V12 - Bin (dump body) Pressure Reduction Solenoid Diode
  • V16 - Hydraulic Cut-Off Solenoid Diode
  • V8 - Bin (dump body) Down Detent Magnet Clamping Diode
  • W2 - Cab Firewall Ground
  • W4 - Front Frame Ground (under cab)
  • X2 - Cab Harness-to-Hydraulic Harness 23-Pin Connector
  • X5 - Cab Harness-to-Hydraulic Harness 21-Pin Connector
  • X46 - Bin (dump body) Lever Connector
  • X61 - 2-Pin Connector (not used)
  • Y18 - Hydraulic Cut-Off Solenoid
  • Y25 - Bin (dump body) Pressure Reduction Solenoid
  • Y26 - Bin (dump body) Up Solenoid
  • Y27 - Bin (dump body) Down Solenoid
  • Y31 - Bin (dump body) Lever Detent Magnet

SE37—SE39

  • H4 - Electric Horn
  • M2 - Wiper Motor
  • M3 - Washer Pump Motor
  • M9 - Left Mirror Servo Motors
  • M10 - Right Mirror Servo Motors
  • R12 - Left Mirror Defroster
  • R13 - Right Mirror Defroster
  • S21 - Mirror Positioning Switch
  • V9 - Air System Drain Solenoid Diode
  • W2 - Cab Firewall Ground
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X39 - 12-Volt Accessory Power Socket
  • X67 - Left Mirror Connector
  • X68 - Right Mirror Connector
  • Y17 - Air System Drain Solenoid
  • Y19 - Air Horn Solenoid

SE40—SE42

  • A16 - Air Conditioner Actuator Control Unit
  • B31 - Air Conditioning High/Low Pressure Switch
  • B32 - Air Conditioning Freeze Control Switch
  • B37 - Air Conditioning Evaporator Temperature Sensor
  • B38 - Air Conditioning Evaporator Inlet Sensor
  • M4 - Blower Motor
  • M5 - Heater Control Valve Actuator
  • M6 - Recirculation Vent Actuator
  • M7 - Defrost and Middle Vent Actuator
  • M8 - Floor Vent Actuator
  • R10 - Blower Motor Resistor/Thermofuse (S.N.629568—)
  • R11 - Blower Motor Resistor/Thermofuse (S.N.—629567)
  • W1 - Main Ground
  • W21 - Air Conditioning Ground
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X25 - Cab Harness-to-Air Conditioner Actuator Harness 12-Pin Connector
  • Y20 - Air Conditioner Compressor Clutch


  • A1 - Cold Start Module
  • A3 - Engine Control Unit (ECU/ADM)
  • A8 - Chassis Control Unit (CCU)
  • A13 - Output Expansion Unit (OEU)
  • A14 - Sealed Switch Module (SSM)
  • A15 - Vehicle Electrical Center (VEC)
  • A20 - GlobalTRACS ® Terminal (GTT) Controller
  • A21 - Machine Information Gateway (MIG) Controller
  • B10 - Accelerator Pedal Position Sensor
  • B15 - System Air Pressure Sensor (post marked G)
  • B18 - Park Brake Pressure Switch
  • B25 - Inter-Axle Differential Lock (IDL) Pressure Switch
  • B26 - Differential Lock (CTD) Pressure Switch
  • B31 - Air Conditioning High/Low Pressure Switch
  • B36 - Bin (dump body) Lever Position Sensor
  • E25 - Dome Light
  • E30 - Articulation Backup Light
  • H1 - Audible Alarm
  • H2 - Monitor Display Unit (MDU)
  • H5 - OBW Under-Loaded Light (yellow)
  • H6 - OBW Fully-Loaded Light (green)
  • H7 - OBW Over-Loaded Light (red)
  • M2 - Wiper Motor
  • M3 - Washer Pump Motor
  • R3 - 120-Ohm CAN Termination Resistor
  • R9 - Cigarette Lighter
  • S10 - Steering Column Switch
  • S21 - Mirror Positioning Switch
  • S23 - Service Brake Light Switch
  • U1 - 24/12V Voltage Converter
  • V17 - Differential Lock (CTD) Solenoid Diode
  • V18 - Park Brake Solenoid Diode
  • V19 - Inter-Axle Differential Lock (IDL) Solenoid Diode
  • V21 - Exhaust Valve Brake (EVB) Solenoid Diode
  • V22 - Air Horn Solenoid Diode
  • W1 - Main Ground (S.N. 634514— )
  • W2 - Cab Firewall Ground
  • W9 - System Air Pressure Sensor Ground (on air manifold)
  • W25 - JDLink ™ Harness
  • W28 - GlobalTRACS ® Terminal (GTT) Controller Main Ground (S.N. —634513)
  • W29 - GTT Antenna
  • X1 - Front Chassis/Engine Harness-to-Cab Harness 9-Pin Connector
  • X2 - Cab Harness-to-Hydraulic Harness 23-Pin Connector
  • X3 - Front Chassis/Engine Harness-to-Cab Harness 31-Pin Connector
  • X5 - Cab Harness-to-Hydraulic Harness 21-Pin Connector
  • X7 - Cab Harness-to-Hydraulic Harness 3-Pin CAN Connector
  • X10 - Unswitched Power Terminal (marked as stud 1)
  • X13 - Cab Harness-to-Transmission Control Harness 8-Pin Connector
  • X14 - Engine Control Unit (ECU/ADM) 12-Pin Connector
  • X15 - Engine Control Unit (ECU/ADM) 18-Pin Connector
  • X16 - Engine Control Unit (ECU/ADM) 21-Pin Connector
  • X17 - Engine Control Unit (ECU/ADM) 15-Pin Connector
  • X20 - Switched Power Terminal (marked as stud 2)
  • X21 - Output Expansion Unit (OEU) 32-Pin Connector (J1)
  • X22 - Output Expansion Unit (OEU) 48-Pin Connector (J2)
  • X23 - Output Expansion Unit (OEU) 32-Pin Connector (J3)
  • X30 - Cab Harness-to-Transmission Control Harness 3-Pin CAN Connector
  • X31 - Chassis Control Unit (CCU) 32-Pin Connector (J1)
  • X32 - Chassis Control Unit (CCU) 48-Pin Connector (J2)
  • X33 - Chassis Control Unit (CCU) 32-Pin Connector (J3)
  • X36 - 2-Pin Connector (not used)
  • X37 - 2-Way Radio 2-Pin Connector (not used)
  • X38 - Cab Harness-to-AM/FM Radio Harness 3-Pin Connector
  • X39 - 12-Volt Accessory Power Socket
  • X40 - Diagnostic 9-Pin Connector
  • X41 - Monitor Display Unit (MDU) 16-Pin Connector (J1)
  • X42 - Monitor Display Unit (MDU) 14-Pin Connector (J2)
  • X43 - Rear Camera 2-Pin Connector
  • X47 - Work Light 3-Pin Connector
  • X67 - Left Mirror Connector
  • X68 - Right Mirror Connector
  • X71 - Automatic Greaser Indicator 3-Pin Connector (not used)
  • X93 - GlobalTRACS® Terminal (GTT) Controller 70-Pin Connector
  • X94 - Machine Information Gateway (MIG) Controller 30-Pin (A1—K3) Connector
  • X95 - Machine Information Gateway (MIG) Controller 30-Pin (L1—Y3) Connector
  • X96 - JDLink™ MMS Direct Connector (ethernet)
  • X97 - GT Config Tool Adapter Connector (RS-232) Connector
  • X98 - Cab Harness-to-JDLink™ Harness 8-Pin Connector (S.N. —634513)
  • X99 - Cab Harness-to-JDLink™ Harness 12-Pin Connector (S.N. 634514— )
  • Y10 - Exhaust Brake Solenoid
  • Y11 - Differential Lock (CTD) Solenoid
  • Y15 - Park Brake Solenoid
  • Y16 - Inter-Axle Differential Lock (IDL) Solenoid
  • Y19 - Air Horn Solenoid

Коды неисправностей

CCU
  • 000097.03 Water In Fuel Voltage Out of Range High
  • 000097.04 Water In Fuel Voltage Out of Range Low
  • 000097.16 Water In Fuel Detected
  • 008000.05 Headlight Dips Open Circuit
  • 008000.06 Headlight Dips Short to Ground
  • 008000.18 Headlight Dips Less than Normal Current
  • 008001.05 Headlight Brights Open Circuit
  • 008001.06 Headlight Brights Short to Ground
  • 008001.18 Headlight Brights Less than Normal Current
  • 008002.00 System Air Pressure Voltage too High
  • 008002.01 System Air Pressure Voltage too Low
  • 008003.00 Start Signal Voltage Too High
  • 008003.00 Start Signal Voltage too High
  • 008004.05 Backup Lights and Backup Alarm Open Circuit
  • 008004.06 Backup Lights and Backup Alarm Short to Ground
  • 008004.18 Backup Lights and Backup Alarm Less than Normal Current
  • 008010.05 Front Wiper Low Speed Open Circuit
  • 008010.06 Front Wiper Low Speed Short to Ground
  • 008010.18 Front Wiper Low Speed Less than Normal Current
  • 008011.00 12 Volt Battery Voltage Too High
  • 008011.01 12 Volt Battery Voltage Too Low
  • 008012.00 Horn Switch Short to Power
  • 008013.05 Park Lights Open Circuit
  • 008013.06 Park Lights Short to Ground
  • 008013.18 Park Lights Less than Normal Current
  • 008014.01 Switched Power Supply VP3 Too Low
  • 008015.05 Work Lights Open Circuit
  • 008015.06 Work Lights Short to Ground
  • 008015.18 Work Lights Less than Normal Current
  • 008016.01 Switched Power Supply VP6 Too Low
  • 008017.01 Brake Light Switch Open or Short to Ground
  • 008018.03 IDL Solenoid or Bin Pressure Reduction Solenoid Short to Power
  • 008018.05 IDL Solenoid or Bin Pressure Reduction Solenoid Open Circuit
  • 008019.00 Bonnet Fan Temp Switch Short to Power
  • 008021.00 Left Height Position Sensor Voltage Too High
  • 008021.01 Left Height Position Sensor Voltage Too Low
  • 008022.01 Hazard Light Switch Circuit Open or Short to Ground
  • 008023.00 Right Height Position Sensor Voltage Too High
  • 008023.01 Right Height Position Sensor Voltage Low
  • 008024.03 Bin Detent Magnet or Air System Drain Solenoid Short to Power
  • 008024.05 Bin Detent Magnet or Air System Drain Solenoid Open Circuit
  • 008025.00 Articulation Angle Position Sensor Short to Power
  • 008025.00 Articulation Angle Position Sensor Short to Power
  • 008025.01 Articulation Angle Position Sensor Open Circuit
  • 008026.00 Bin Position Sensor Short to Power
  • 008026.01 Bin Position Sensor Open Circuit
  • 008026.02 Bin Position Sensor Voltage Erratic
  • 008027.03 CTD Solenoid or Rear Wiper High Speed Voltage Too High
  • 008027.05 CTD Solenoid or Rear Wiper High Speed Open Circuit or Short Circuit
  • 008028.00 Bin Lever Position Sensor Short to Power
  • 008028.01 Bin Lever Position Sensor Open Circuit
  • 008030.01 Park Brake Dash Switch Voltage Too Low
  • 008032.03 Beacon Light or Horn Short to Power
  • 008032.05 Beacon Light or Horn Open Circuit
  • 008033.00 Air Conditioner Evaporator Temperature Sensor Short to Power
  • 008033.01 Air Conditioner Evaporator Temperature Sensor Open Circuit
  • 008034.00 Wet Disk Brake Temperature Sensor Short to Power
  • 008034.01 Wet Disk Brake Temperature Sensor Open Circuit
  • 008035.00 Air Conditioner Evaporator Inlet Temperature Sensor Short to Power
  • 008035.01 Cab Temperature Voltage Too Low
  • 008036.00 5-Volt Supply to Bin and Articulation Position Sensors Too High
  • 008036.01 5-Volt Supply to Bin and Articulation Position Sensors Too High
  • 008037.00 5-Volt Supply to Bin and Bin Lever Position Sensors Short to Power
  • 008037.01 5-Volt Supply to Bin and Bin Lever Position Sensors Open Circuit
  • 008038.01 Switched Power Supply VP4 Too Low
  • 008039.01 Ignition Power via Fuse 28 Voltage Too Low
  • 008040.00 Alternator Voltage Too High
  • 008040.01 Alternator Voltage Too Low
  • 008040.17 Battery Voltage Too Low
  • 008041.03 Articulation Backup Light Short to Power
  • 008041.05 Articulation Backup Light Open Circuit
  • 008042.03 Air Conditioner Compressor or Cab Recirculation Motor Short to Power
  • 008042.05 Air Conditioner Compressor or Cab Recirculation Motor Open Circuit
  • 008043.05 Bin (Dump Body) Up Solenoid Open Circuit
  • 008043.06 Bin (Dump Body) Up Solenoid Short to Ground
  • 008044.03 Service Brake Lights Short to Power
  • 008044.05 Service Brake Lights Open Circuit
  • 008045.03 Turn Lights Short to Power
  • 008045.05 Turn Lights Open Circuit
  • 008046.03 Front Washer or Front Wiper Hi Speed Short to Power
  • 008046.05 Front Washer or Front Wiper Hi Speed Open Circuit
  • 008047.03 Hydraulic Cut-Off Solenoid or Heated Mirror Short to Power
  • 008047.05 Mirror Heating or Hydraulic Cut Solenoid Open Circuit
  • 008048.05 Bin Down Solenoid Open Circuit
  • 008048.06 Bin Down Solenoid Short to Ground
  • 008049.03 Park Brake Solenoid or Engine Overspeed Relay Short to Power
  • 008049.05 Park Brake Solenoid or Engine Overspeed Relay Open Circuit
  • 008050.00 Hydraulic Temperature Sensor Voltage Too High
  • 008050.01 Hydraulic Temperature Sensor Voltage Too Low
  • 008051.01 Ignition Power Voltage via Fuse 30 Too Low
  • 008052.01 Ignition Power Voltage via Fuse 31 Too Low
  • 008053.00 Transfer Case Temperature Too High
  • 008100.31 Boost Pressure Protection Activated
  • 008101.31 Free Wheeling
  • 008102.31 Excessive Idle
  • 008103.31 Engine Overspeed
  • 008104.31 Output Shaft Speed Too High
  • 008105.31 Bin (Dump Body) Overload
  • 008106.31 Harsh Braking
  • 008107.31 Engine Coolant Temperature Too High
  • 008108.31 Engine Oil Pressure Too Low
  • 008109.31 Transmission Oil Sump Temperature Too High
  • 008110.31 TCU Calibration Mismatch
  • 008111.31 Dynamic Park Brake Application
  • 008112.31 OBW Strain Gauge Error
  • 008113.31 Hydraulic Temperature Too High
  • 008114.31 Wet Disk Brake Temperature Too High
  • 008116.31 Tire Speed Limitation Exceeded
  • 008117.31 Turbo Protection Override
  • 008118.31 Drop Box Temperature Too High
  • 008119.31 Unexpected Bin (Dump Body) Direction
  • 009006.01 Switched Power Supply VP3 Too Low
  • 009013.01 Switched Power Supply VP4 Too Low
  • 009014.01 Switched Power Supply VP5 Too Low
  • 009021.05 Left Strut Up/Down Solenoid Open Circuit
  • 009024.03 Right Strut Up/Down Solenoid Voltage High
  • 009024.05 Right Strut Up/Down Solenoid Current Low
  • 009025.01 Switched Power Supply VP2 Too Low
  • 009026.01 Switched Power Supply VP2 Too Low

ECU
  • 000045.03 Exhaust Brake Solenoid Open Circuit
  • 000045.04 Exhaust Brake Solenoid Short to Ground
  • 000084.04 Tachometer Signal Short Circuit
  • 000084.14 Tachometer Signal Not Recognized
  • 000098.00 Oil Level Too High
  • 000098.01 Oil Level Too Low
  • 000098.14 Oil Level Very Low—Dangerous
  • 000100.01 Oil Pressure Low
  • 000100.14 Oil Pressure Very Low
  • 000107.00 Air Cleaner Restriction
  • 000107.03 Air Cleaner Sensor Open Circuit
  • 000107.04 Air Cleaner Sensor Short to Ground
  • 000110.00 Coolant Temperature Too High
  • 000110.14 Coolant Temperature Extremely High
  • 000111.01 Coolant Level Low
  • 000111.03 Coolant Level Sensor Open Circuit
  • 000111.04 Coolant Level Sensor Short to Ground
  • 000158.00 Switched Power Voltage High
  • 000158.01 Switched Power Voltage Low
  • 000625.02 EUI CAN Communication Error
  • 000629.12 ECU Internal Malfunction
  • 000677.05 Control Relay #1 Open Circuit
  • 000677.06 Control Relay #1 Short to Ground
  • 000730.00 Intake Heater Relay Malfunction
  • 000730.01 Intake Heater Relay Stuck Closed
  • 000730.02 Intake Heater Relay Stuck Open
  • 000730.03 Intake Heater Relay Short to Power
  • 000730.04 Intake Heater Relay Open or Short to Ground
  • 001004.03 Control Relay #4 Open Circuit
  • 001004.04 Control Relay #4 Short to Ground
  • 001006.03 Exhaust Brake Solenoid Open Circuit
  • 001006.04 Exhaust Brake Solenoid Short to Ground
  • 001015.01 Accelerator Pedal Position Sensor Input Voltage Low
  • 001015.02 Accelerator Position Sensor Throttle Signals Missing
  • 001015.03 Accelerator Position Sensor Throttle #2 Signal Missing
  • 001015.04 Accelerator Position Sensor Throttle #1 Signal Missing
  • 001015.05 Accelerator Pedal Not Calibrated
  • 001015.06 Accelerator Pedal Low Idle Position Out of Range
  • 001015.07 Accelerator Pedal High Idle Position Out of Range

EUI
  • 000094.02 Fuel Pressure Sensor Invalid Data
  • 000094.03 Fuel Pressure Sensor Short to Power
  • 000094.04 Fuel Pressure Sensor Short to Ground
  • 000098.02 Engine Oil Level Sensor Invalid Data
  • 000098.03 Engine Oil Level Sensor Short to Power
  • 000098.04 Engine Oil Level Sensor Short to Ground
  • 000098.05 Engine Oil Level Sensor Open Circuit
  • 000100.02 Engine Oil Pressure Sensor Invalid Data
  • 000100.03 Engine Oil Pressure Sensor Open or Short to Power
  • 000100.04 Engine Oil Pressure Sensor Short to Ground
  • 000102.02 Manifold Air Pressure Sensor Invalid Data
  • 000102.03 Manifold Air Pressure Sensor Open or Short to Power
  • 000102.04 Manifold Air Pressure Sensor Short to Ground
  • 000105.00 Manifold Air Temperature Extremely High
  • 000105.03 Manifold Air Temperature Sensor Open or Short to Power
  • 000105.04 Manifold Air Temperature Sensor Short to Ground
  • 000110.03 Engine Coolant Temperature Sensor Open or Short to Power
  • 000110.04 Engine Coolant Temperature Sensor Short to Ground
  • 000158.02 Switched Power Voltage Mismatch
  • 000168.03 Input Voltage Too High
  • 000168.04 Input Voltage Too Low
  • 000174.03 Fuel Temperature Sensor Open or Short to Power
  • 000174.04 Fuel Temperature Sensor Short to Ground
  • 000175.03 Engine Oil Temperature Sensor Open or Short to Power
  • 000175.04 Engine Oil Temperature Sensor Short to Ground
  • 000190.00 Engine Speed Extremely High
  • 000609.12 EUI Internal Malfunction
  • 000609.14 EUI Internal Malfunction
  • 000625.02 No CAN Communication
  • 000625.14 EUI CAN Communication Malfunction
  • 000636.01 Crankshaft Sensor Gap Too Small
  • 000636.03 Crankshaft Sensor Open Circuit
  • 000636.04 Crankshaft Sensor Short to Ground
  • 000636.07 Crankshaft Sensor Value Not Recognized
  • 000636.08 Crankshaft Sensor No Signal
  • 000636.14 Crankshaft Position Sensor Polarity Malfunction
  • 000651.05 Cylinder #1 Unit Injector Control Malfunction
  • 000651.06 Cylinder #1 Unit Injector Short to Ground
  • 000651.07 Cylinder #1 Unit Injector Impact Recognition
  • 000651.12 Cylinder #1 Unit Injector Automatic Delimitation
  • 000651.14 Cylinder #1 Unit Injector Alignment Delimitation
  • 000652.05 Cylinder #2 Unit Injector Control Malfunction
  • 000652.06 Cylinder #2 Unit Injector Short to Ground
  • 000652.07 Cylinder #2 Unit Injector Impact Recognition
  • 000652.12 Cylinder #2 Unit Injector Automatic Delimitation
  • 000652.14 Cylinder #2 Unit Injector Alignment Delimitation
  • 000653.05 Cylinder #3 Unit Injector Control Malfunction
  • 000653.06 Cylinder #3 Unit Injector Short to Ground
  • 000653.07 Cylinder #3 Unit Injector Impact Recognition
  • 000653.12 Cylinder #3 Unit Injector Automatic Delimitation
  • 000653.14 Cylinder #3 Unit Injector Alignment Delimitation
  • 000654.05 Cylinder #4 Unit Injector Control Malfunction
  • 000654.06 Cylinder #4 Unit Injector Short to Ground
  • 000654.07 Cylinder #4 Unit Injector Impact Recognition
  • 000654.12 Cylinder #4 Unit Injector Automatic Delimitation
  • 000654.14 Cylinder #4 Unit Injector Alignment Delimitation
  • 000655.05 Cylinder #5 Unit Injector Control Malfunction
  • 000655.06 Cylinder #5 Unit Injector Short to Ground
  • 000655.07 Cylinder #5 Unit Injector Impact Recognition
  • 000655.12 Cylinder #5 Unit Injector Automatic Delimitation
  • 000655.14 Cylinder #5 Unit Injector Alignment Delimitation
  • 000656.05 Cylinder #6 Unit Injector Control Malfunction
  • 000656.06 Cylinder #6 Unit Injector Short to Ground
  • 000656.07 Cylinder #6 Unit Injector Impact Recognition
  • 000656.12 Cylinder #6 Unit Injector Automatic Delimitation
  • 000656.14 Cylinder #6 Unit Injector Alignment Delimitation
  • 000677.03 Boost Starter Solenoid Short to Power
  • 000677.05 Boost Starter Solenoid Open Circuit
  • 000677.06 Boost Starter Solenoid Short to Ground
  • 000677.07 Boost Starter Solenoid Contacts Stuck Open
  • 000677.14 Starter Relay Sticking
  • 000697.03 PWM Driver #1 Short to Power
  • 000697.05 PWM Driver #1 Open Circuit
  • 000698.03 PWM Driver #2 Short to Power
  • 000698.05 PWM Driver #2 Open Circuit
  • 000699.03 PWM Driver #3 Short to Power
  • 000699.05 PWM Driver #3 Open Circuit
  • 000700.03 PWM Driver #4 Short to Power
  • 000700.05 PWM Driver #4 Open Circuit
  • 000723.03 Camshaft Sensor Open Circuit
  • 000723.04 Camshaft Sensor Short to Ground
  • 000723.08 Camshaft Sensor No Signal
  • 000723.14 Camshaft Position Sensor Polarity Malfunction

JDL Primary Controller (Modular Telematics Gateway)
  • JDL - 000237.11 JDL Not Registered
  • JDL - 000639.09 JDL Not Detecting CAN Bus Messages
  • JDL - 000841.05 GPS Antenna Error - Open Circuit
  • JDL - 000841.06 GPS Antenna Error - Grounded/Short Circuit
  • JDL - 000964.13 Real Time Clock Failure
  • JDL - 002850.02 Cellular Antenna Error - Abnormal Signal
  • JDL - 002850.05 Cellular Antenna Error - Open Circuit
  • JDL - 002850.06 Cellular Antenna Error - Grounded/Short Circuit
  • JDL - 002852.11 Unable to Detect SIM Card
  • JDL - 516672.14 Network Authorization Failed
  • JDL - 522976.11 Unable to Load Custom Alerts
  • JDL - 522976.13 Unable to Load Configuration
  • JDL - 523310.00 Low Disk Space
  • JDL - 600006.31 Vehicle Controls Not Operating Correctly

JL2 Secondary Controller (Modular Telematics Gateway)
  • JL2 - 000237.11 JL2 Not Registered
  • JL2 - 000639.09 JL2 Not Detecting CAN Bus Messages
  • JL2 - 000841.05 GPS Antenna Error - Open Circuit
  • JL2 - 000841.06 GPS Antenna Error - Grounded/Short Circuit
  • JL2 - 000964.12 Real Time Clock Failure
  • JL2 - 000964.13 Real Time Clock Failure
  • JL2 - 002850.02 Cellular Antenna Error - Abnormal Signal
  • JL2 - 002850.05 Cellular Antenna Error - Open Circuit
  • JL2 - 002850.06 Cellular Antenna Error - Grounded/Short Circuit
  • JL2 - 002852.11 Unable to Detect SIM Card
  • JL2 - 522976.11 Unable to Load Custom Alerts
  • JL2 - 522976.13 Unable to Load Configuration
  • JL2 - 523310.00 Low Disk Space

MDU
  • 000237.13 CCU VIN Mismatch
  • 000630.13 EOL Error
  • 000639.19 No CAN Messages
  • 000830.00 Fuel Level Sensor High Voltage
  • 000830.01 Fuel Level Sensor Low Voltage
  • 002000.19 CAN Communication Lost for ECU
  • 002003.19 CAN Communication Lost for TCU
  • 002033.09 No CAN Messages
  • 002033.19 CAN Communication Lost for CCU
  • 002049.19 CAN Communication Lost for OEU
  • 002051.19 CAN Communication Lost for TPM
  • 002064.19 CAN Communication Lost for OBW
  • 002140.19 CAN Communication Lost for SSM
  • 002251.19 Loss of MMU CAN Messages

OEU
  • 009001.05 Blower High Speed Open Circuit
  • 009001.06 Blower High Speed Short to Ground
  • 009001.18 Blower High Speed Less Than Normal Current
  • 009002.05 Blower Medium Speed Open Circuit
  • 009002.06 Blower Medium Speed Short to Ground
  • 009002.18 Blower Medium Speed Less Than Normal Current
  • 009004.05 Blower Low Speed Open Circuit
  • 009004.06 Blower Low Speed Short to Ground
  • 009004.18 Blower Low Speed Less Than Normal Current
  • 009005.05 Bonnet Fan 2 Open Circuit
  • 009005.06 Bonnet Fan 2 Short to Ground
  • 009005.18 Bonnet Fan 2 Less Than Normal Current
  • 009007.05 Starter Open Circuit
  • 009007.06 Starter Short to Ground
  • 009007.18 Starter Less Than Normal Current
  • 009009.03 Gear Hold Voltage Too High
  • 009009.05 Gear Hold Open Circuit or Short Circuit
  • 009010.03 Green or Yellow Load Light Short to Power
  • 009010.05 Green or Yellow Load Light Open Circuit
  • 009011.03 Automatic Neutral or Pre-Select 2nd Gear Voltage Too High
  • 009011.05 Automatic Neutral or Pre-Select 2nd Gear Open Circuit or Short Circuit
  • 009012.05 Red Load Light Open Circuit
  • 009015.00 Main Switched Power Voltage Too High
  • 009015.01 Main Switched Power Voltage Too Low
  • 009017.03 Heater Control Valve Actuator Short to Power
  • 009017.05 Heater Control Valve Actuator Open Circuit
  • 009018.05 Engine Cooling Fan Open Circuit
  • 009018.06 Engine Cooling Fan Short to Ground
  • 009019.03 Fan Cut-Off Solenoid Short to Power
  • 009019.05 Fan Cut-Off Solenoid Open Circuit
  • 009021.03 Left Strut Up/Down Solenoid Short to Power
  • 009022.03 Defrost Actuator or Floor Actuator Short to Power
  • 009022.05 Defrost Actuator or Floor Actuator Open Circuit

Power Train
  • Axle Breather Leaking
  • Final Drive Overheating

TCU
  • C1312 Retarder Request Sensor Failed Low
  • C1313 Retarder Request Sensor Failed High
  • P0122 Pedal Position Sensor Circuit Low Voltage
  • P0123 Pedal Position Sensor Circuit High Voltage
  • P0218 Transmission Fluid Overtemperature
  • P0561 System Voltage Performance
  • P0562 System Voltage Low
  • P0563 System Voltage High
  • P0602 TCU Not Programmed
  • P0610 TCU Vehicle Options Error (Trans ID)
  • P0613 TCU Processor
  • P0614 Torque Control Mismatch (ECU/TCU/TCM)
  • P0634 TCU Internal Temperature Too High
  • P063E Auto Configuration Throttle Input Not Present
  • P063F Auto Configuration Engine Coolant Temp Input Not Present
  • P0658 Actuator Supply Voltage 1 Low (HSD 1 Open/Gnd)
  • P0659 Actuator Supply Voltage 1 High (HSD 1 batt)
  • P0702 Transmission Control System Electrical (Trans ID)
  • P0703 Brake Switch Circuit
  • P0708 Transmission Range Sensor Circuit High Input
  • P070C Transmission Fluid Level Sensor Circuit Low Input
  • P070D Transmission Fluid Level Sensor Circuit High Input
  • P0711 Transmission Fluid Temperature Sensor Circuit Performance
  • P0712 Transmission Fluid Temperature Sensor Circuit Low Input
  • P0713 Transmission Fluid Temperature Sensor Circuit High Input
  • P0716 Turbine Speed Sensor Circuit Performance
  • P0717 Turbine Speed Sensor Circuit No Signal (Rapid Decel)
  • P071A Transmission Mode Switch "A" Circuit
  • P071D Transmission Mode Switch "B" Circuit
  • P0721 Output Speed Sensor Circuit Performance
  • P0722 Output Speed Sensor Circuit No Signal (rapid decel)
  • P0726 Engine Speed Input Circuit Performance
  • P0727 Engine Speed Input Circuit No Signal (rapid decel)
  • P0729 Incorrect 6th Gear Ratio
  • P0731 Incorrect 1st Gear Ratio
  • P0732 Incorrect 2nd Gear Ratio
  • P0733 Incorrect 3rd Gear Ratio
  • P0734 Incorrect 4th Gear Ratio
  • P0735 Incorrect 5th Gear Ratio
  • P0736 Incorrect Reverse Ratio
  • P0741 Torque Converter Clutch System Stuck Off
  • P0776 PCS 2 Controlled Clutch Stuck Off
  • P0777 PCS 2 Controlled Clutch Stuck On
  • P0796 PCS 3 Controlled Clutch Stuck Off
  • P0797 PCS 3 Controlled Clutch Stuck On
  • P0842 Transmission Pressure Switch 1 Circuit Low
  • P0843 Transmission Pressure Switch 1 Circuit High
  • P0880 TCU Power Input Signal
  • P0881 TCU Power Input Signal Performance
  • P0882 TCU Power Input Signal Low
  • P0883 TCU Power Input Signal High
  • P0894 Transmission Component Slipping
  • P0964 Pressure Control Solenoid (PCS) 2 System Open
  • P0966 Pressure Control Solenoid (PCS) 2 Control Circuit Low
  • P0967 Pressure Control Solenoid (PCS) 2 Control Circuit High
  • P0968 Pressure Control Solenoid (PCS) 3 System Open
  • P0970 Pressure Control Solenoid (PCS) 3 Control Circuit Low
  • P0971 Pressure Control Solenoid (PCS) 3 Control Circuit High
  • P0973 Shift Solenoid (SS) 1 Control Circuit Low
  • P0974 Shift Solenoid (SS) 1 Control Circuit High
  • P0975 Shift Solenoid (SS) 2 Control Circuit Open
  • P0976 Shift Solenoid (SS) 2 Control Circuit Low
  • P0977 Shift Solenoid (SS) 2 Control Circuit High
  • P0989 Retarder Pressure Sensor Failed Low
  • P0990 Retarder Pressure Sensor Failed High
  • P1739 Incorrect Low Gear Ratio
  • P1891 Throttle Position Sensor PWM Signal Low Input
  • P1892 Throttle Position Sensor PWM Signal High Input
  • P2184 Engine Coolant Temperature Sensor 2 Circuit Low
  • P2185 Engine Coolant Temperature Sensor 2 Circuit High
  • P2637 Torque Management Feedback Signal "A"
  • P2641 Torque Management Feedback Signal "B"
  • P2670 Actuator Supply Voltage 2 Low (HSD 2 gnd)
  • P2671 Actuator Supply Voltage 2 High (HSD 2 batt/open)
  • P2685 Actuator Supply Voltage 3 Low (HSD 3 gnd)
  • P2686 Actuator Supply Voltage 3 High (HSD 3 batt/open)
  • P2714 PCS 4 Controlled Clutch Stuck Off
  • P2715 PCS 4 Controlled Clutch Stuck On
  • P2718 Pressure Control Solenoid (PCS) 4 System Open
  • P2720 Pressure Control Solenoid (PCS) 4 Control Circuit Low
  • P2721 Pressure Control Solenoid (PCS) 4 Control Circuit High
  • P2723 PCS 1 Controlled Clutch Stuck Off
  • P2724 PCS 1 Controlled Clutch Stuck On
  • P2727 Pressure Control Solenoid (PCS) 1 System Open
  • P2729 Pressure Control Solenoid (PCS) 1 Control Circuit Low
  • P2730 Pressure Control Solenoid (PCS) 1 Control Circuit High
  • P2736 Pressure Control Solenoid (PCS) 5 System Open
  • P2738 Pressure Control Solenoid (PCS) 5 Control Circuit Low
  • P2739 Pressure Control Solenoid (PCS) 5 Control Circuit High
  • P2740 Retarder Oil Temperature Hot
  • P2742 Retarder Oil Temperature Sensor Circuit Low Input
  • P2743 Retarder Oil Temperature Sensor Circuit High Input
  • P2761 TCC PCS Control Circuit Open
  • P2763 TCC PCS Control Circuit High
  • P2764 TCC PCS Control Circuit Low
  • P278A Kickdown Input Switch Circuit
  • P2793 Gear Shift Direction Circuit
  • P2808 PCS 6 Controlled Clutch Stuck Off
  • P2809 PCS 6 Controlled Clutch Stuck On
  • P2812 Pressure Control Solenoid (PCS) 6 System Open
  • P2814 Pressure Control Solenoid (PCS) 6 Control Circuit Low
  • P2815 Pressure Control Solenoid (PCS) 6 Control Circuit High
  • U0001 High Speed CAN Communication Bus
  • U0010 Medium Speed CAN Communication Bus
  • U0100 Lost Communication with ECU “A”
  • U0103 Gear Shift Module 1 State of Health
  • U0115 Lost Communication with ECU CAN
  • U0291 Gear Shift Module 2 State of Health
  • U0304 Software Incompatibility with Gear Shift Control Module 1
  • U0333 Software Incompatibility with Gear Shift Control Module 2
  • U0404 Gear Shift Module 1 Invalid Data
  • U0592 Gear Shift Module 2 Invalid Data

Tire Pressure Monitor (TPM)
  • 000241.01 Tire Second Level Alert
  • 000241.16 Tire First Level High Pressure Alert
  • 000241.18 First Level Alert Low Pressure
  • 000242.16 Tire High Temperature Alert
  • 000929.12 Tire Sensor Fault
  • 000929.31 Tire Eeprom Fault
  • 007020.00 Left Front Tire Extremely High
  • 007020.01 Left Front Tire Extremely Low
  • 007020.03 Left Front Tire High
  • 007020.04 Left Front Tire Low
  • 007020.19 Left Front Tire Error
  • 007020.31 Left Front Tire Undefined Malfunction
  • 007021.00 Left Middle Tire Extremely High
  • 007021.01 Left Middle Tire Extremely Low
  • 007021.03 Left Middle Tire High
  • 007021.04 Left Middle Tire Low
  • 007021.19 Left Middle Tire Error
  • 007021.31 Left Middle Tire Undefined Malfunction
  • 007022.00 Left Rear Tire Extremely High
  • 007022.01 Left Rear Tire Extremely Low
  • 007022.03 Left Rear Tire High
  • 007022.04 Left Rear Tire Low
  • 007022.19 Left Rear Tire Error
  • 007022.31 Left Rear Tire Undefined Malfunction
  • 007023.00 Right Tire Extremely High
  • 007023.01 Right Front Tire Extremely Low
  • 007023.03 Right Front Tire High
  • 007023.04 Right Front Tire Low
  • 007023.19 Right Front Tire Error
  • 007023.31 Right Front Tire Undefined Malfunction
  • 007024.00 Right Middle Tire Extremely High
  • 007024.01 Right Middle Tire Extremely Low
  • 007024.03 Right Middle Tire High
  • 007024.04 Right Middle Tire Low
  • 007024.19 Right Middle Tire Error
  • 007024.31 Right Middle Tire Undefined Malfunction
  • 007025.00 Right Rear Tire Extremely High
  • 007025.01 Right Rear Tire Extremely Low
  • 007025.03 Right Rear Tire High
  • 007025.04 Right Rear Tire Low
  • 007025.19 Right Rear Tire Error
  • 007025.31 Right Rear Tire Undefined Malfunction
Назад к содержимому
