Электросхемы JCB 3CX, 4CX, 214, 215, 217 и их модификации

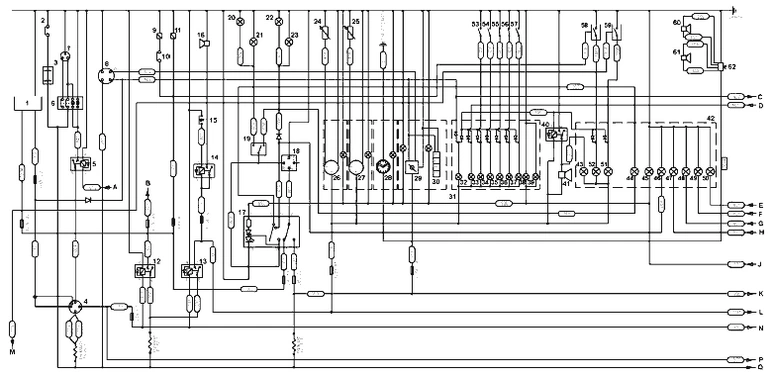

Базовый вариант машины
Приведенные принципиальные схемы относятся к стандартному варианту машины. На остальных
страницах данного раздела приведены принципиальные схемы для машин, не являющихся базовыми. Отметим, что показаны ТОЛЬКО отличия от базового варианта.

  • 1 ECU обогревателя системы холодного пуска (если установлен)
  • 2 Изолятор аккумуляторной батареи
  • 3 Аккумулятор
  • 4 Переключатель стартера
  • 5 Нейтральное пусковое реле
  • 6 Реле стартера
  • 7 Мотор стартера
  • 8 Генератор
  • 9 Соленоид опережения при холодном запуске
  • 10 Датчик опережения при холодном запуске
  • I I Соленоид отключения двигателя (ESOS)
  • 12 Реле зажигания " I"
  • 13 Реле зажигания "2"
  • 14 Реле заднего звукового сигнала
  • 15 Выключатель заднего звукового сигнала
  • 16 Задний звуковой сигнал
  • 17 Выключатель сигнальных ламп опасности
  • 18 Индикаторный блок с проблесковым сигналом
  • 19 Переключатель указателя поворота
  • 20 Левый передний индикатор
  • 41 Предупредительный зуммер
  • 21 Левый задний индикатор
  • 42 Передняя приборная консоль
  • 22 Правый передний индикатор
  • 43 Главная сигнальная лампа
  • 23 Правый задний индикатор
  • 44 Индикатор сигнала поворота
  • 24 Датчик температуры охлаждающей жидкости
  • 45 Индикатор габаритных фонарей двигателя
  • 46 Индикатор предупреждения об опасности
  • 25 Датчик указателя уровня топлива
  • 47 Предупредительный световой индикатор
  • 26 Указатель температуры охлаждающей жидкости дальнего света фар двигателя
  • 48 Световой индикатор работы заднего
  • 27 Указатель уровня топлива оборудования
  • 28 Часы
  • 49 Световой индикатор работы переднего оборудования
  • 29 Тахометр
  • 30 Счетчик часов
  • 50 Индикатор задних противотуманных фар
  • 31 Боковая приборная консоль
  • 51 Сигнальная лампа уровня охлаждающей жидкости
  • 32 Предупредительный световой индикатор генератора переменного тока
  • 52 Сигнальная лампа наличия воды в топливе
  • 33 Предупредительный световой индикатор
  • 53 Термореле охлаждающей жидкости двигателя стояночного тормоза
  • 54 Термореле трансмиссионного масла
  • 34 Световой индикатор температуры
  • 55 Реле давления моторного масла охлаждающей жидкости двигателя
  • 56 Реле давления трансмиссионного масла
  • 35 Световой индикатор температуры трансмиссионного масла
  • 57 Сигнализатор сопротивления воздушного фильтра
  • 36 Световой индикатор давления моторного масла
  • 58 Датчик присутствия воды в топливе
  • 37 Световой индикатор давления трансмиссионного масла
  • 59 Сигнализатор уровня охлаждающей жидкости
  • 60 Левый динамик
  • 38 Световой индикатор закупорки воздушного фильтра
  • 61 Правый динамик
  • 39 Подсветка панели
  • 62 Радиоприемник (если установлен)
  • 40 Реле предупредительного зуммера

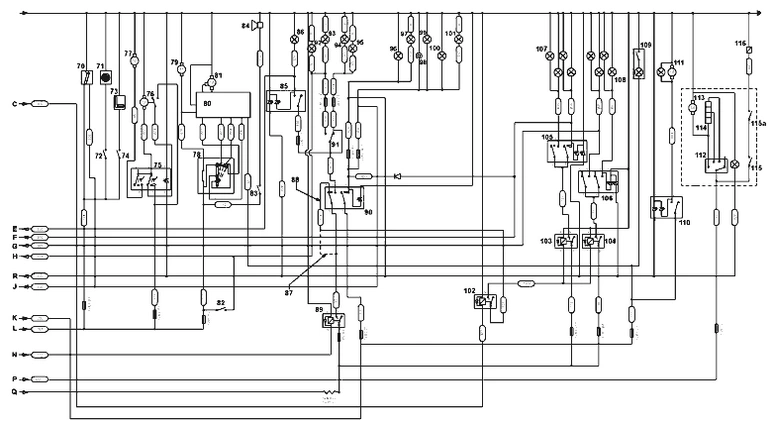

Основные компоненты

  • 70 Прикуриватель
  • 71 Вентилятор на уровне лица
  • 72 Выключатель вентилятора, находящегося на уровне лица
  • 73 Подогрев сиденья
  • 74 Выключатель подогрева сиденья
  • 75 Выключатель заднего стеклоомывателя/дворника
  • 76 Двигатель заднего дворника
  • 77 Двигатель заднего стеклоомывателя
  • 78 Выключатель переднего стеклоомывателя/дворника
  • 79 Двигатель переднего стеклоомывателя
  • 80 Электронный блок управления перемежающимся режимом работы переднего дворника
  • 81 Двигатель переднего дворника
  • 82 Выключатель мигающего дальнего света
  • 83 Выключатель переднего звукового сигнала
  • 84 Передний звуковой сигнал
  • 85 Выключатель задние противотуманных фар
  • 86 Задние противотуманные фары
  • 87 Отсутствует для стран - Италия, Германия
  • 88 Установлено для стран - Италия, Германия
  • 89 Реле ходовых огней
  • 90 Выключатель ходовых огней
  • 91 Переключатель света фар
  • 92 Левый дальний свет фар
  • 93 Правый дальний свет фар
  • 94 Левый ближний свет фар
  • 95 Правый ближний свет фар
  • 96 Левый задний фонарь
  • 97 Левый боковой фонарь
  • 98 Штепсель (фонарь лопаты)
  • 99 Освещение номерного знака
  • 100 Правый задний фонарь
  • 101 Правый боковой фонарь
  • 102 Реле запуска двигателя
  • 103 Реле переднего рабочего освещения
  • 104 Реле заднего рабочего освещения
  • 105 Выключатель переднего рабочего освещения
  • 106 Выключатель заднего рабочего освещения
  • 107 Переднее рабочее освещение
  • 108 Заднее рабочее освещение
  • 109 Освещение салона кабины/Выключатель
  • I 10 Переключатель маячка
  • I I I Маячок
  • I 12 Переключатель обогревателя
  • I 13 Обогреватель двигателя
  • I 14 Реостат обогревателя
  • I 15 Реле давления кондиционера
  • I 15а Термостат кондиционера
  • I 16 Электромагнитный клапан компрессора кондиционера

Управление коробкой передач
Коробка передач Synchro Shuttle

  • 1 Реле предупредительного сигнала стояночного тормоза
  • 2 -
  • 3 Выключатель стояночного тормоза (язычкового типа)
  • 4 Реле сброса трансмиссии
  • 5 Переключатель сброса трансмиссии на рычаге погрузчика
  • 6 Переключатель сброса трансмиссии на рычаге переключения передач
  • 7 Электромагнитный клапан переднего хода
  • 8 Реле переднего хода
  • 9 Рычаг переключения переднего/заднего хода
  • 10 Электромагнитный клапан заднего хода
  • I I Реле заднего хода
  • 12 Сигнал реверса

Коробка передач Powershift

  • 1 Реле предупредительного сигнала стояночного тормоза
  • 2 -
  • 3 Выключатель стояночного тормоза (язычкового типа)
  • 4 Реле сброса трансмиссии
  • 5 Переключатель сброса трансмиссии на рычаге погрузчика
  • 6 Реле привода
  • 7 Электромагнитный клапан главного вала
  • 8 Электромагнитный клапан промежуточного вала
  • 9 Реле с самоблокировкой
  • 10 Реле переднего хода
  • I I Рычаг переключения переднего/заднего хода
  • 12 Сигнал реверса
  • 13 Реле заднего хода
  • 14 Переключатель выбора передач
  • 15 Электромагнитный клапан заднего хода на низкой скорости
  • 16 Реле высокой/низкой скорости заднего хода
  • 17 Электромагнитный клапан заднего хода на высокой скорости
  • 18 Электромагнитный клапан переднего хода на низкой скорости
  • 19 Реле высокой/низкой скорости переднего хода
  • 20 Электромагнитный клапан переднего хода на высокой скорости

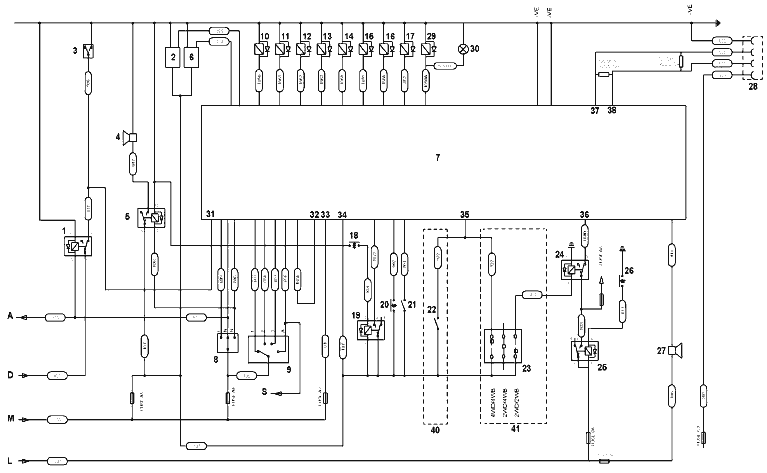

Коробка передач Shiftmaster

  • 1 Реле предупредительного сигнала стояночного тормоза
  • 2 Датчик частоты вращения - двигатель (если установлен)
  • 3 Выключатель стояночного тормоза (язычкового типа)
  • 4 Сигнал реверса
  • 5 Реле сигнала заднего хода
  • 6 Датчик частоты вращения - коробка передач
  • 7 Электронный блок управления (ECU)
  • 8 Рычаг переключения переднего/заднего хода
  • 9 Переключатель выбора передач
  • 10 Электромагнитный клапан "Т"
  • I I Электромагнитный клапан "U"
  • 12 Электромагнитный клапан "V"
  • 13 Электромагнитный клапан "W"
  • 14 Электромагнитный клапан "X"
  • 15 Электромагнитный клапан "Y"
  • 16 Электромагнитный клапан "Z"
  • 17 Электромагнитный клапан привода на четыре колеса
  • 18 Переключатель сброса трансмиссии
  • 19 Реле сброса трансмиссии
  • 20 Безударный понижающий переключатель
  • 21 Переключатель дроссельной заслонки
  • 22 Переключатель привода на четыре колеса
  • 23 Селекторный переключатель режима работы тормоза
  • 24 Реле включения режима торможения двумя колесами
  • 25 Реле стоп-сигналов
  • 26 Выключатель ножного тормоза
  • 27 Предупредительный зуммер
  • 28 Диагностический разъем
  • 29 Электромагнитный клапан блокируемого гидротрансформатора (если имеется)
  • 30 Сигнальная лампа электромагнитного клапана блокируемого гидротрансформатора (если имеется)
  • 31 Стояночный тормоз
  • 32 ECU + подача питания
  • 33 Ряд положительных контактов 2
  • 34 Ряд положительных контактов I
  • 35 Привод на 4 колеса
  • 36 Ножной тормоз
  • 37 Высокий корпус
  • 38 Низкий корпус
  • 39 Диагностика
  • 40 Только машины с рулевым управлением всеми  колесами
  • 41 Только машины с рулевым управлением двумя колесами

Режим рулевого управления (4x4x4) - управляется при помощи печатной платы (реле)

  • 1 Бесконтактный переключатель переднего моста
  • 2 Бесконтактный переключатель заднего моста
  • 3 Селекторный переключатель режима рулевого управления
  • 4 Печатная плата (РСВ) режима рулевого управления
  • 5 Реле бокового движения (четвертая часть)
  • 6 Реле бокового движения/рулевого управления четырьмя колесами (четвертая часть)
  • 7 Реле рулевого управления двумя колесами (четвертая часть)
  • 8 Реле рулевого управления четырьмя колесами (четвертая часть)
  • 9 Селектор режима рулевого управления четырьмя колесами/бокового движения (четвертая часть)
  • 10 Селектор режима рулевого управления двумя/четырьмя колесами (четвертая часть)
  • I I Электромагнитный клапан бокового движения/4-колесного управления
  • 12 Электромагнитный клапан 4-колесного управления
  • I 3 Световой индикатор рулевого управления четырьмя колесами
  • 14 Электромагнитный клапан бокового движения
  • 15 Световой индикатор бокового движения
  • 16 Электромагнитный клапан 2 -колесного управления
  • 17 Световой индикатор рулевого управления двумя колесами (боковая консоль)
  • 18 Световой индикатор рулевого управления двумя колесами (передняя консоль)

Режим рулевого управления (4x4x4) - управляется при помощи ECU

  • 1 Бесконтактный переключатель переднего моста
  • 2 Бесконтактный переключатель заднего моста
  • 3 Селекторный переключатель режима рулевого управления
  • 4 ECU режима рулевого управления
  • 5 Реле переключения режима управления
  • 6 Электромагнитный клапан 4-колесного управления
  • 7 Световой индикатор рулевого управления четырьмя колесами
  • 8 Электромагнитный клапан бокового движения
  • 9 Световой индикатор бокового движения
  • 10 Электромагнитный клапан бокового движения/4-колесного управления
  • I I Электромагнитный клапан 2 -колесного управления
  • 12 Световой индикатор рулевого управления двумя колесами (боковая консоль)
  • I 3 Световой индикатор рулевого управления двумя колесами (передняя консоль)

Рулевое управление двумя колесами - Режим работы тормоза

  • 1 Левый стоп-сигнал
  • 2 Правый стоп-сигнал
  • 3 Выключатель стоп-сигнала (язычкового типа)
  • 4 Реле включения режима торможения четырьмя колесами
  • 5 Селекторный переключатель режима работы тормоза
  • 6 Электромагнитный клапан привода на четыре колеса/торможения четырьмя колесами
  • 7 Автоматическое реле двухколесного привода

Рулевое управление всеми колесами - Режим работы тормоза

  • 1 Левый стоп-сигнал
  • 2 Правый стоп-сигнал
  • 3 Выключатель стоп-сигнала (язычкового типа)
  • 4 Реле включения режима торможения четырьмя колесами
  • 5 Электромагнитный клапан привода на четыре колеса
  • 6 Автоматическое реле двухколесного привода
  • 7 Селекторный переключатель привода на четыре колеса

Вспомогательная гидравлическая система и система гидрозахвата

  • 1 Реле захвата
  • 2 Кнопочный переключатель на рычаге экскаватора
  • 3 Электромагнитный клапан захвата
  • 4 Селекторный переключатель вспомогательной гидросистемы
  • 5 Электромагнитные клапаны переключения выдвигающейся лопаты
  • 6 Электромагнитные клапаны молота
  • 7 -
  • 8 Реле молота
  • 9 Бесконтактный переключатель ножной педали
  • 10 Селекторный переключатель гидрозахвата
  • I I Электромагнитный клапан гидрозахвата
  • 12 Электромагнитный клапан силового бокового смещения (если имеется)
  • I 3 Предупредительный зуммер
