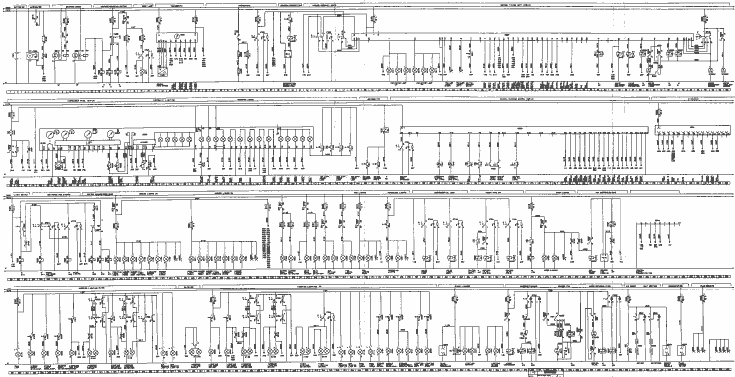

Электросхема DAF серии 95XF





Column 1: Basic code number
Column 2: Designation
Column 3: Number on search bar of circuit diagram 1316630/ 05

Column 1      Column 2        Column 3
  • A000 Trailer socket (7-pin) 62/63/224/234/277/399
  • A001 Rear fog light back-up light socket (7-pin) 252/256/397/399
  • A004 ABS FA socket (7-pin) 404
  • A007 24V socket (2-pin) 395
  • A021 Diagnostic socket (16-pin) 191
  • A026 Box side-lights (4-pin) 224/235/396/400
  • A027 24V accessory socket (4-pin) 400
  • A031 Diagnostic socket 2-pin SAE CUMMINS 549/550
  • A038 Accessory socket (2-pin) 40A 394
  • A040 Alarm system socket 778
  • A042 24V dashboard socket (2-pin) 361
  • A043 Chair console socket driver’s side (2-pin) 392
  • A500 Batteries (2) 2
  • A502 Generator of integrated voltage regulator 4
  • B000 Windscreen-wiper motor 89
  • B001 Windscreen-wiper pump motor 98
  • B002 Headlight cleaner pump motor 100
  • B003 Electric motor for automatic windows, driver’s side 728
  • B004 Electric motor for automatic windows, co-driver’s side 724
  • B005 Left-hand mirror adjustment motor 741/750
  • B006 Right-hand mirror adjustment motor 745/754
  • B007 Vehicle/engine speed regulator motor E-gas system 518
  • B009 Roof panel motor 772
  • B010 Starter motor 8/11
  • B011 Electric motor for speed limiter 496
  • B015 4-speed heater fan 76/378/581/582
  • B017 Mirror heating, driver’s side 758
  • B018 Mirror heating, co-driver’s side 759
  • B023 Radio 708
  • B024 Left-hand loudspeaker 708/714
  • B025 Right-hand loudspeaker 709/715
  • B026 Citizen Band 711
  • B028 Air horn 762
  • B030 Cigarette lighter, driver’s side 362
  • B032 Seat heating, driver’s side 388
  • B033 Seat heating, co-driver’s side 390
  • B036 Resistor generator D+ 6
  • B038 Glow filament 33
  • B039 Glow filament 33
  • B042 Air dryer element heating 386
  • B043 Air-conditioning compressor 370
  • B068 Auxiliary heating circulation pump 591
  • B071 Lifting-gear lifting valve 613
  • B072 Lifting-gear lowering valve 607
  • B073 Pump on lifting-gear motor 617
  • B079 Valve single-H-safety 86
  • B088 Intarder valve, proportional 468
  • B089 Intarder valve, air supply 466
  • B122 Fuel dosage pump for auxiliary heating Eberspächer 571
  • B129 Electric motor for left-hand headlight-height adjustment 678
  • B130 Electric motor for right-hand headlight-height adjustment 680
  • B166 Front axle ECAS valve 634/665
  • B168 Loudspeaker filter, driver’s side 569
  • B170 Automatic lubrication pump with push-button switch 475
  • B174 Electric motor for speed limiter 488
  • B175 Roof panel motor Super Space Cab 766
  • B178 Left-hand loudspeaker 716
  • B179 Left-hand loudspeaker 718
  • B180 Right-hand loudspeaker 719
  • B181 Right-hand loudspeaker 720
  • B185 Radio 713
  • B186 Loudspeaker filter, driver’s side 717
  • B187 Loudspeaker filter, co-driver’s side 719
  • B192 Engine brake valve 85/551
  • B199 Central door locking, driver’s side 688
  • B200 Central door-locking motor, co-driver’s side F249 XH/XC 683/693
  • B204 Auxiliary-heating unit Thermo 90 585
  • B237 ABS/ASC rear-axle differential-gear blocking valve 419
  • B238 Valve ECAS-driven axle left/right air supply (FT) 632
  • B243 Axial controlled slip differential control valve 258
  • B244 Longitudinal controlled slip differential control valve 262
  • B245 PTO control valve 267
  • B246 PTO control valve 270
  • B247 Engine brake valve 440
  • B248 Engine brake valve 441
  • B250 Valve ECAS-driven axle left/right air supply (FA) 630
  • B252 Recirculation valve 381
  • B253 Valve ECAS-driven axle left/right air supply 662
  • B254 Valve of ECAS trailing/leading axle lifting/lowering 667
  • B256 Left-hand front ABS valve 411
  • B257 Right-hand front ABS valve 413
  • B258 ABS valve left-hand driven axle 415
  • B259 ABS valve right-hand driven axle 417
  • B293 Gearbox gate safety valve 40
  • B294 Switch-off valve cab suspension, front 281
  • B298 Voith retarder valve 452
  • B501 Compact tachograph 22
  • C000 Dipped light, left 239
  • C001 Dipped light, right 240
  • C002 Main beam, left 242
  • C003 Main beam, right 243
  • C006 High-beam headlight, left 244
  • C007 High-beam headlights, right 246
  • C008 Fog light, front left 247
  • C009 Fog light, front right 248
  • C010 Side-headlight, left 215
  • C011 Side-headlight, right 226
  • C012 Side-light, front left 217
  • C013 Side-light, front right 227
  • C014 Flasher light, front left 53
  • C015 Flasher light, front right 57
  • C016 Side flasher light, left 56
  • C017 Side flasher light, right 59
  • C018 Flasher light, rear left 55
  • C019 Flasher light, rear right 58
  • C020 Brake light, left 275
  • C021 Brake light, right 276
  • C024 Fog light, rear left 249
  • C025 Fog light, rear right 250
  • C026 Back-up light, left 253
  • C027 Back-up light, right 255
  • C046 Map-reading light, driver’s side 322/347
  • C047 Map-reading light, co-driver’s side 323/348
  • C052 Heater fan light, left 367
  • C053 Heater fan light, right 368
  • C062 Stepwell lighting, driver’s side 309/329
  • C063 Stepwell lighting, co-driver’s side 315/331
  • C064 Central upper storage compartment lighting 304/353
  • C065 Central lower storage compartment lighting 305
  • C066 Right-hand storage compartment lighting 307
  • C067 Left-hand storage compartment lighting 357
  • C068 Left-hand tool compartment lighting 358
  • C071 Work light 19
  • C072 Ashtray light, left 364
  • C073 Ashtray light, right 365
  • C074 Side-light, rear left 218
  • C075 Side-light, rear left 228
  • C110 Lower bed lamp with switch 349
  • C111 Upper bed lamp with switch 351
  • C115 Bed lamp with switch 302
  • C130 Red interior nightlight, driver’s side 344
  • C139 Red interior nightlight, co-driver’s side 341
  • C140 Light in storage compartment under lower bed (lamp 1) 355
  • C141 Light in storage compartment under lower bed (lamp 2) 356
  • C148 Interior lighting, driver’s side 2 x 21W 317/333
  • C149 Interior lighting, co-driver’s side 2 x 21W 312/337
  • C150 Left-hand storage compartment lighting 352
  • C151 Central interior lighting with switch 326
  • C152 Rear light, left (trucks) 219
  • C153 Rear light, right (trucks) 229
  • C154 Rear number plate light, left (trucks) 220
  • C155 Rear number plate light, right (trucks) 231
  • C156 First side-light left (trucks) 221
  • C157 First side-light right (trucks) 232
  • C158 Second side-light left (trucks) 222
  • C159 Second side-light right (trucks) 233
  • C539 Accessory start-contact switch 15
  • C588 Switch 4-speed heater fan 377/582
  • C622 Lighting switch 202
  • C695 Switch for mirror adjustment, driver’s side 743/751
  • C696 Switch for mirror adjustment, co-driver’s side 747/755
  • C697 Switch for seat heating, driver’s side 388
  • C698 Switch for seat heating, co-driver’s side 390
  • C725 Work light switch 19
  • C726 Glow plug switch 35
  • C727 Rear fog light switch 205
  • C731 Interior bed lighting switch, co-driver’s side F249 XC 317/334
  • C732 Interior lighting switch, overhead console, co-driver’s side F249 XC317/334
  • C733 Interior bed lighting switch, driver’s side F249 XC 312/338
  • C734 Interior lighting switch, overhead console, driver’s side F249 XC 312/338
  • C735 Interior night lighting switch F249 XC 319/344
  • C736 Roof panel switch F249 XL/XH/XC 766/771
  • C737 ABS/ASC-traction switch 430
  • C738 Speed regulator cut-out switch 561
  • C739 Lifting-gear switch 613
  • C740 ECAS switch, normal level 623/646
  • C741 Switch ECAS axle lifting 649
  • C742 Auxiliary drive-off switch 653
  • C743 Switch for automatic windows on co-driver’s side (door on driver’s side) 730
  • C744 Switch for automatic windows on co-driver’s side (door on co-driver’s side) 735
  • C745 Switch for automatic windows on driver’s side (door on driver’s side) 738
  • C746 Mirror heating switch 759
  • C748 Axial controlled slip differential control switch 258
  • C749 Longitudinal controlled slip differential control switch 262
  • C750 PTO control switch 267
  • C751 PTO control switch 270
  • C754 DEB switch 559
  • C760 Air-conditioning switch 372
  • C761 CWS switch 155
  • C763 Potentiometer for instrument light dimming 119
  • C764 Potentiometer for headlight-height adjustment 676
  • C765 Hazard light switch (with LED search light) 43
  • C773 Rear fog light switch 209
  • C774 Central door locking switch 693
  • C775 Switch for direction indicators/main beam/dipped headlights/horn 47/212/762
  • C776 Switch for windscreen wiper/intermittent wipe/E-gas/resume cruise control 97/518/539
  • C778 Switch for auxiliary heating 574/598
  • C799 Switch for retarder 458/471
  • C802 Air-conditioning recirculation switch 383
  • C803 Central door locking switch 684
  • D503 Electronic unit for lifting gear 605
  • D525 Electronic unit for converter 12/24V 705
  • D529 Electronic unit for ECAS remote control 621/644
  • D550 Electronic unit for CTE-2 49
  • D587 Electronic unit for ZF intarder 472
  • D591 Electronic unit for E-gas 3 504
  • D597 Electronic unit for speed limiter for ASL-V 492
  • D609 Diode for light switch 203
  • D610 Diode for main beam/dipped lights 212
  • D611 Diode for lifting gear lowering valve damping 606
  • D612 Diode for lifting gear lifting valve damping 612
  • D613 Diode for lifting gear relay pump damping 610
  • D622 Diode for lifting gear lifting lock 613
  • D623 Diode for lifting gear lowering lock 607
  • D668 Diode for generator safety (D+) 6
  • D703 Diode for switching off the auxiliary heating/door contact at driver’s side 567
  • D704 Diode for switching off the auxiliary heating/door contact at co-driver’s side 566
  • D705 Diode for switching off the auxiliary heating with running engine 565
  • D708 Diode for interior lighting, prevent feedback to co-driver’s stepwell 316/332
  • D709 Diode for interior lighting prevent feedback to switch co-driver’s side 333
  • D710 Diode for interior lighting, prevent feedback to driver’s switch 312/338
  • D721 Diode for parking brake, prevent feedback 104
  • D722 Diode for brake lights, prevent feedback 278
  • D745 Diode for brake valve motor 443
  • D758 Diode prevent feedback to CWS 284
  • D759 Diode prevent feedback to brake lights 279
  • D802 Electronic unit for ECAS-2 655
  • D804 Electronic unit for DAF Cummins interface 561
  • D805 Electronic unit for CUMMINS CELECT 524
  • D806 Electronic unit for automatic lubrication 475
  • D809 Electronic unit for speed limiter for ASL-G 485
  • D813 Electronic unit for gate safety, gearbox 39
  • D827 Electronic unit for auxiliary heating, Thermo 90 586
  • D850 electronic unit for ABS/ASC D-version 407
  • D851 Electronic unit for ECAS-2 (4x2) 626
  • D852 Instrument panel DIP-3 105
  • D853 Electronic unit for CWS-2 155
  • D862 Electronic unit for central door locking 684
  • D870 Electronic unit for Voith retarder 448
  • D871 Electronic unit for auxiliary heating 573
  • E000 Fuse for side-light, rear left 215
  • E001 Fuse for side-light, rear right 226
  • E004 Fuse for dipped lights, driver’s side 239
  • E005 Fuse for dipped lights indicator lamp, co-driver’s side 240
  • E006 Fuse for main beam, driver’s side 242
  • E007 Fuse for main beam indicator lamp, co-driver’s side 243
  • E008 Fuse for high-beam lights 244
  • E009 Fuse for front fog lights 247
  • E010 Fuse for rear fog lights 249
  • E013 Fuse for brake lights 273
  • E016 Fuse for back-up lights 253
  • E019 Fuse for the control of glow plug/ CTE/ flasher lights/engine brake 35
  • E023 Fuse for switch for cold start/ tachograph/ auxiliary heating programming clock 22
  • E025 Fuse for headlight cleaner wiper motor 97
  • E026 Fuse for cigarette lighter 362
  • E027 Fuse for converter 24/12V 17
  • E028 Fuse for interior lighting 302/329
  • E029 Fuse for engine brake retarders 446
  • E030 Fuse for horn 762
  • E031 Fuse for heater fan ITC unit 370/578
  • E033 Fuse for electric window motor, co-driver’s side 723
  • E034 Fuse for electric window motor, driver’s side 727
  • E035 Fuse for instruments and indicator lamps 101
  • E037 Fuse for contact switch 15
  • E040 Fuse for ABS 420
  • E041 Fuse for ABS 407
  • E042 Fuse for ABS 408
  • E043 Fuse for ABS trailer 404
  • E044 Fuse for mirror heating 731
  • E048 Fuse for power supply trailer 397
  • E051 Fuse for ECAS-1 658
  • E052 Fuse for ECAS remote control working light 19
  • E053 Fuse for ECAS diagnostic connector (16-pin) 191
  • E062 Fuse for lifting gear and ECAS 613/627/642
  • E084 Fuse for lighting 201
  • E091 Fuse for air-dryer element/fuel contamination separator 386
  • E108 Fuse for CTE-2 51
  • E112 Fuse for glow indicator lamp 34
  • E114 Fuse for auxiliary heating (Eberspächer) 572/579
  • E117 Fuse for search light 237
  • E143 Fuse for E-gas tachograph 27
  • E157 Grease pump automatic lubrication 476
  • E160 Fuse for Cummins motor 524
  • E161 Fuse for Cummins motor 525
  • E167 Fuse for transfer relay, starting motor 9
  • E168 Fuse for accessories/microwave 394
  • E172 Fuse for ABS trailer 10A 405
  • E182 Fuse for central door locking 683/693
  • E501 Control switch for back-up light 253
  • E507 Approximation switch for axle load protection of lifting-gear (10 ton) 604
  • E508 Thermal switch for air-conditioning compressor 372
  • E509 High / low pressure air-conditioning control switch 372
  • E511 Brake light control switch 273
  • E514 Control switch for interior step lighting, door switch on driver’s side 309/329
  • E515 Control switch for interior step lighting, door switch on co-driver’s side 315/331
  • E524 Control switch for lifting-gear limit switch oil pressure 611
  • E525 Control switch for central upper storage compartment lighting 304/354
  • E526 Control switch for central lower storage compartment lighting 306
  • E527 Control switch for right-hand storage compartment lighting 308
  • E528 Control switch for left-hand storage compartment lighting 358
  • E529 Control switch for right-hand tool compartment lighting 359
  • E555 Control switch for lighting in storage compartment under lower bed 355
  • E560 Control switch for left-hand storage compartment lighting 352
  • E561 Control switch of gearbox gate safety 40
  • E564 Engine brake control switch 46
  • E565 Control switch for auxiliary-heating fan, Thermo 90 594
  • E566 Control switch for thermostat for auxiliary heater Eberspächer (DIIC) 572
  • E570 Control switch for coupling/PTO N/10 265
  • E571 Control switch for auxiliary heater, Thermo 90 592
  • E575 Approximation switch ECS coupling 503/557
  • E576 Control switch for auxiliary-heating fan 597
  • F000 Parking brake control switch 101
  • F006 Control switch for differential-gear blocking 1st diff. 144
  • F007 Control switch for differential-gear blocking 3rd diff. 148
  • F011 Control switch for engine oil pressure 164
  • F016 Control switch for engine air filter 166
  • F033 Control switch for splitter signalling 127
  • F038 Control switch for differential-gear blocking 2nd diff. 147
  • F047 Control switch for steering system (1st circuit) 160
  • F048 Control switch for steering system (2nd circuit) 162
  • F050 Control switch for differential-gear blocking pressure (1st and 2nd diff.) 145
  • F076 Switch for oil level HGS 171
  • F087 Control switch for gearbox PTO 150
  • F088 Control switch for gearbox PTO 152
  • F501 Engine-speed sensor 107
  • F509 Cab temperature sensor of auxiliary heater 596
  • F512 Sensor for ABS blocking signal, front left 406
  • F513 Sensor for ABS blocking signal, front right 407
  • F514 Sensor for ABS blocking signal, left-hand drive axle 408
  • F515 Sensor for ABS blocking signal, right-hand drive axle 410
  • F531 Sensor for accelerator pedal E-gas 515
  • F533 Vehicle-speed sensor (4-pin 1st) 22
  • F535 Sensor for engine coolant temperature 115
  • F544 Sensor for coolant temperature of secondary retarder 456/469
  • F571 Sensor for accelerator pedal ECS 540/541
  • F585 Sensor for engine coolant level 167
  • F608 Sensor for fuel level 116
  • F612 Height sensor ECAS left-hand rear axle 626
  • F613 Height sensor ECAS right-hand rear axle 627/657
  • F614 Height sensor ECAS front axle 628/658
  • F615 Pressure sensor ECAS driven axle left/right 659
  • F616 Sensor cab locking 283
  • F620 Sensor for oil temperature in Voith retarder 454
  • G000 Relay for taillight/ side-light 202/215
  • G001 Relay for dipped lights 212/239
  • G002 Relay for main beam 213/242
  • G003 Relay for high-beam lights 214/244
  • G004 Relay for front fog light 205/247
  • G005 Relay for rear fog light 209/249
  • G014 Glow-filament relay 33/82
  • G015 Contact relay 5/15
  • G028 Relay for automatic windows, co-driver’s side 722/730
  • G029 Relay for automatic windows, co-driver’s side 724/732
  • G030 Relay for automatic windows, driver’s side 726/738
  • G031 Relay for automatic windows, driver’s side 728/739
  • G036 Relay for brake light 1st 273/275
  • G052 Lifting-gear motor relay 609/617
  • G065 Relay, heater fan 579/583
  • G066 Lifting-gear takeover relay 609/611
  • G170 Auxiliary-heating fan relay 579/594
  • G178 Accessory relay 16/17
  • G203 Starting-motor takeover relay 9/14
  • G231 Radio lighting relay (12V) 706/708/712/713
  • G236 Windscreen wiper micro relay (speed 1 or 2) 90/921
  • G237 Windscreen wiper micro relay (automatic zero position) 91/93
  • G238 Headlight cleaner micro relay 88/100
  • G239 Engine brake takeover micro relay ABS/ASC-CTE 421/433
  • G240 E-gas PTO/engine speed micro relay 101/153
  • G243 Engine brake micro relay 438/440
  • G247 Auxiliary-heating fan relay 578/584
  • G257 Recirculation valve relay 381/383
  • G258 Recirculation valve relay 381/384
  • G259 PTO control relay 265/267
  • G267 Air-conditioning micro relay 370/372
  • G279 Heater fan transfer micro relay 373/375
  • G280 Relay, heater fan 378/380
  • G284 Micro relay for Voith retarder function 446/447
  • G297 Relay for cab air suspension, front height adjustment 281/284
  • G516 Central earth cab co-driver’s side 288
  • G525 Central earth flywheel housing motor 547
  • G718 Connection parking brake/PTO 102
  • G721 Speed regulator switch connection 518/539
  • G723 Connection for central door locking 694
  • G725 Connection for auxiliary heating D3LC (PETREG) 571
  • G726 Connection panel switch DEB, XF engine 438
Назад к содержимому
