Диагностика ABS автобусов DAEWOO (BS, BC, BV, BH, BX серии)

Общее действие
Диагностика системы ABS обычно проводится при запуске двигателя. Если не обнаружено никаких проблем, когда ключ зажигания повернут в положение ON, индикаторы системы ABS и ASR (противобуксовочная система) выключатся вскоре после включения.
Если во время работы двигателя не будет обнаружено никаких системных ошибок, индикаторы не будут мигать.

Обнаруженные неисправности
Если во время проверки, выполняемой блоком ECU, будут обнаружены какие-либо неисправности, индикатор системы ABS начнет мигать, а система ABS частично или полностью отключится. Если какие-либо проблемы будут обнаружены блоком ECU посредством датчика скорости вращения колес
во время движения, индикаторы системы ABS будут мигать, пока блок ECU не получит точные результаты от всех датчиков, расположенных на колесах.
Если будет подтверждено нормальное состояние системы, ндикатор ABS погаснет.

Мигающий код
Индикатор ABS сообщает вам о неисправностях и обозначает их миганием.
Мигающий код блока электронного управления двигателем используется для передачи двух типов кодов:
• Код компонентов системы: Показывает компоненты системы, запрограммированные в блоке ECU.
• Код неисправности: сообщает информацию о неисправностях, обнаруженных блоком ECU.
Если мигающий код действует при использовании кнопки самодиагностики ABS, его можно прочитать по коротким промежуткам, когда горит индикатор ABS. Код можно расшифровать с помощью
таблицы кодов неисправностей ABS.

Действие кнопки самодиагностики ABS
Мигающий код, воспроизводимый с помощью индикатора ABS, выражается двумя способами.
• Включение и выключение лампы показывает пару символов
• Код воспроизводится поэтапно по схеме, в соответствии с промежутком времени, когда индикатор ABS горит, после того как кнопка самодиагностики была нажата.

Примечание: на некоторых моделях автобусов кнопка самодиагностики ABS совмещена к кнопкой проверки контрольных ламп "Bulb Check”.

После включения зажигания, нажмите кнопку Самодиагностики сисиемы ABS дважды с интервалом не
менее секунды и отпустите кнопку.
Код компонентов системы будет отображаться с помощью мигания индикатора ABS.
Код компонентов системы разделен на два раздела. Каждый раздел состоит из двух цифр. Две цифры отображаются включением и выключением лампы на 0,5 секунды.
После отображения первой цифры первого раздела идет задержка на 1,5 секунды. После этого должна быть отображена вторая цифра первого раздела.
Задержка примерно на 4 секунды после отображения первого раздела. Затем одно мигание второго раздела кода, задержка на 1,5 секунды. 2 мигания второго раздела кода.
Отображение кода прекратится, если во время мигания нажать кнопку Самодиагностики.

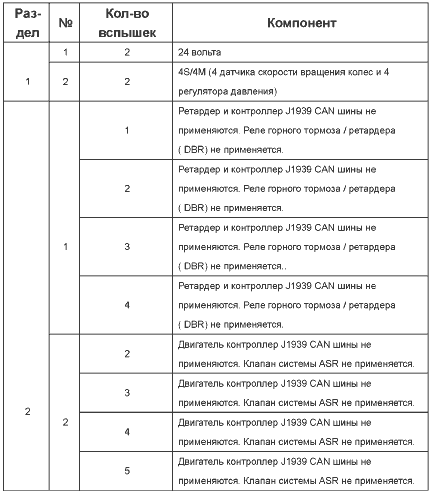

Таблица кодов компонентов системы ABS

Если ECU включен (включено зажигание), подождите не менее 1 секунды и нажмите кнопку самодиагностики ABS один раз (0,5-5 сек.) и отпустите ее.
Начнется передача кода неисправности.
Код неисправности передается краткими миганиями индикатора ABS.
Коды неисправностей, описывающие их, разделены на два этапа мигания.
Первый этап (примерно 0,5 сек. каждый) показывает «первую цифру», а второй этап (примерно 0,5 сек. каждый) показывает «вторую цифру».
Компоненты и неисправность можно проверить по Таблице кодов выявленных неисправностей.
Если обнаружено более двух неисправностей, следующий код будет отображаться примерно через 4 секунды.
Память ECU может сохранить до 16 неисправностей.
Первой будет отображаться неисправность, обнаруженная позже всех, а неисправность, обнаруженная первой, будет отображаться последней.
Если отображение кодов неисправностей закончено индикатор перестанет мигать.
Если нажать кнопку самодиагностики снова, процесс отображения кодов миганием повторится.
Если нажать кнопку самодиагностики во время того, как лампа индикатора мигает, процесс выявления
неисправностей будет на время остановлен.
• Нельзя активировать обычные функции электронного блока управления двигателем ECU во время отображения кодов неисправностей. (Функция системы ABS не работает).

Объяснение отображения кода неисправности

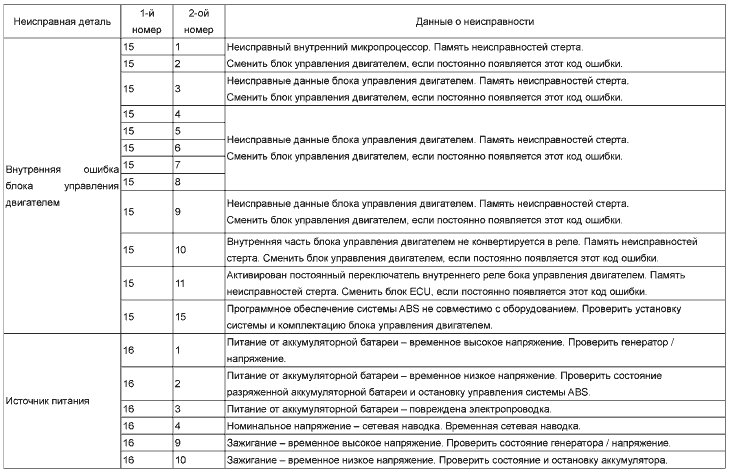

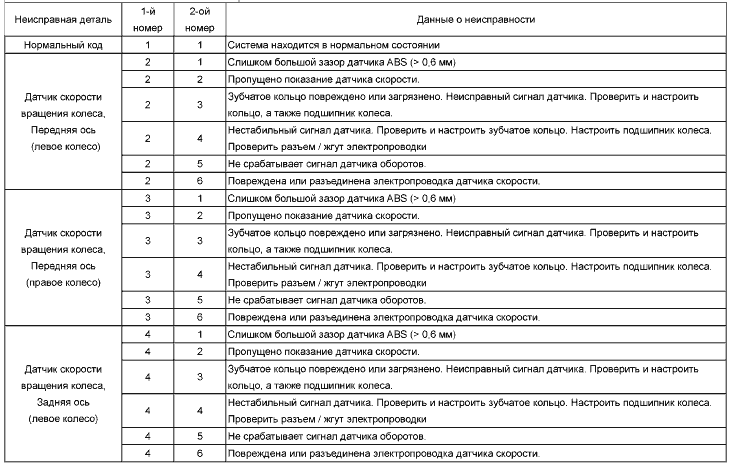

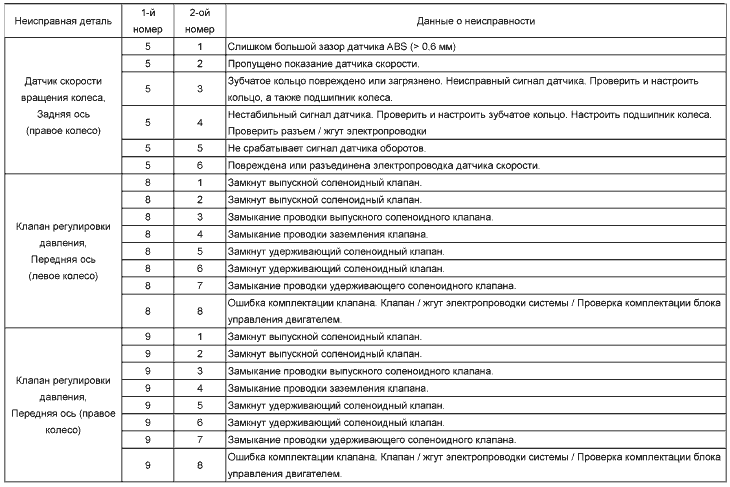

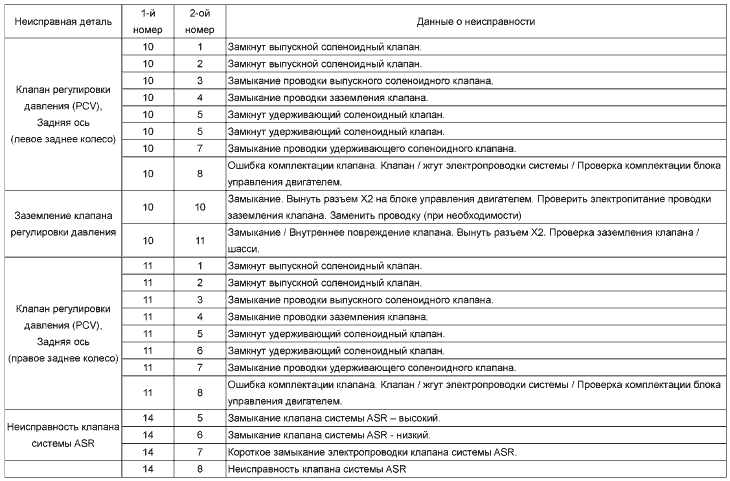

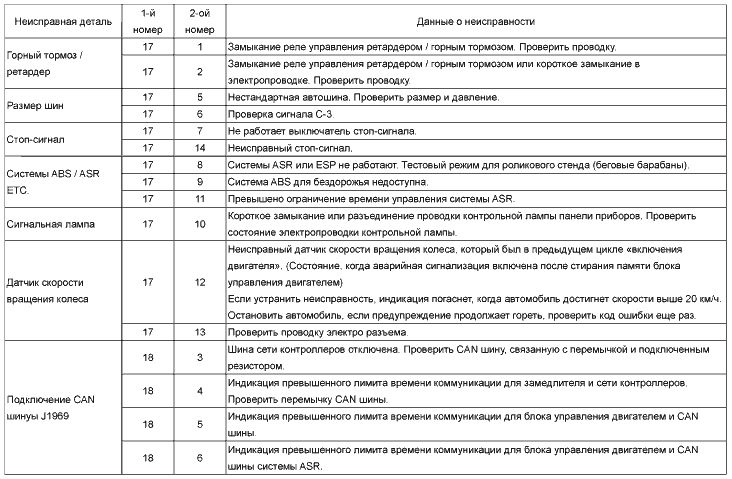

Таблица кодов ошибки системы ABS 6










Удаление кода неисправности
Удалите все коды ошибок из памяти блока управления двигателем.
Нажмите на кнопку Самодиагностики ABS.
Переведите ключ зажигания в положение ON.
Отпустите кнопку Самодиагностики ABS

Если Вы нажмете на кнопку Самодиагностики при включенном зажигании «ON” , то загорится контрольная лампа системы ABS.
В этом случае память блока управления не будет удалена.
Ошибка памяти блока управления двигателем, связанная с датчиком скорости вращения колеса может привести к тому, что контрольная лампа системы ABS будет непрерывно мигать в определенных ситуациях.
В этом случае, контрольная лампа системы ABS перестанет мигать при развитии скорости более
20 км/ч, если проблема будет была устранена.

(Функция отключения системы ASR)
Вы можете принудительно отключить функцию системы ASR для контроля управленим тормозами и увеличения / уменьшения крутящего момента двигателя. Ето обычно требуется, чтобы измерить скорость на роликовом стенде (беговых барабанах) для проверки тормозной системы или в других случаях (сложные дорожные условия).
a. Удерживайте кнопку самодиагностики системы ABS в течение 5 секунд, при положении ключа зажигания «ON».
b. После 5 секунд загорится сигнал системы ASR.
c. Горящая лампа означает, что система ASR отключена («OFF»).
d. Код ошибки 17/80 будет мигать, если вы в это время будете проводить самодиагностику системы ABS.
e. Лампа системы ASR отключится, когда вы удалите код ошибки после завершения всего процесса.
Функция системы ASR будет активирована в нормальный режим.

Примечание:
*на некоторых моделях автобусов кнопка самодиагностики ABS совмещена к кнопкой проверки контрольных ламп "Bulb Check”.
