Система "Алколок" VOLVO FH
Алкогольная блокировка

Система "Алколок" была разработана специально для компании Volvo и совместима с ADR. Трубка (1)
уникальная и подходит только к установленному на заводе Volvo варианту. В некоторых странах система
"Алколок" может быть установлена впоследствии, но такое решение будет несовместимо с ADR, и трубка (2) не подойдет к этому варианту. Система "Алколок" должна быть активизирована до того, как грузовик будет доставлен конечному потребителю, а также при каждой замене трубки. Это необходимо для того, чтобы клиент был всегда обеспечен калибровкой, действительной в течение одного года с даты поставки новой трубки и грузовика.

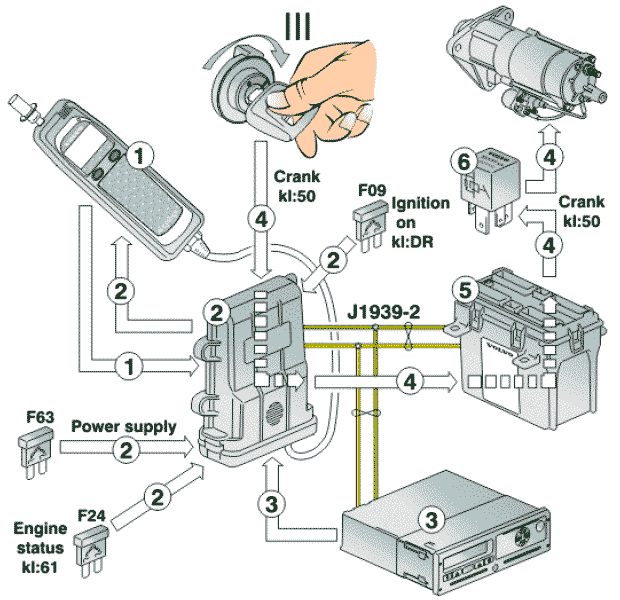

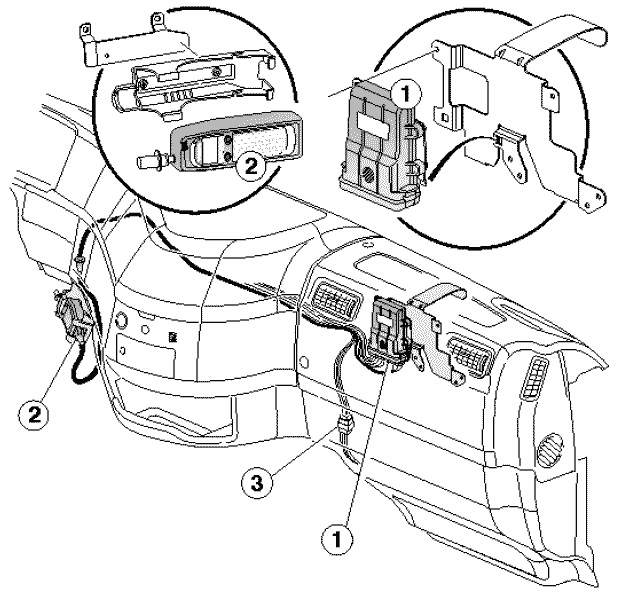

Расположение компонентов

1. Блок управления, компонент A132, расположен на стороне пассажира.
2. Блок управления, компонент A133 соединен фиксированной проводкой с блоком управления.
3. Блок управления получает дату и время от тахографа через разъем BCE по шине CAN J1939-2.

Устройство и принцип действия
Система предназначена для предотвращения вождения автомобиля водителем, находящимся под
воздействием алкоголя. Перед тем как запустить двигатель, водитель должен выполнить проверку дыхания.
Если проверка дыхания дает положительный результат, "Алколок" не позволяет запустить двигатель, блокируя сигнал пуска. Запускается автоматический обратный отсчет времени, и функция пуска блокируется на 1 минуту.
После окончания отсчета водитель должен пройти повторную проверку дыхания.
Внимание: Система "Алколок" не может остановить двигатель, когда он работает. "Алколок" не имеет номера MID, он только прослушивает шину CAN.

1. В трубке имеется топливная ячейка, измеряющая содержание алкоголя и уровень влажности. Топливную ячейку следует ежегодно калибровать, и срок ее службы составляет от 2 до 5 лет. Чтобы подготовить топливную ячейку к использованию, ее нужно нагреть до 34°C, что осуществляется нагревательным элементом в трубке.
Внимание: При отказе нагревательного элемента трубка работать не будет.

2. На блок управления, компонент A132, питание подается через F63. Напряжение на F24 используется для определения работы двигателя, а на F09 - для определения включения зажигания. В блоке управления имеются свои собственные коды неисправности, которые можно считать с помощью трубки. Если трубка отсоединена во время работы двигателя, блок управления будет подавать звуковой сигнал (зуммер) дважды каждые 15 секунд.
Внимание: Если напряжение на блоке питания слишком низкое или отсутствует, запустить двигатель
невозможно.

3. Блок управления получает дату и время от тахографа по шине CAN J1939-2.
Внимание: Если сигнал времени отсутствует, проверка дыхания должна выполняться каждый раз при
пуске двигателя.

4. Когда водитель запускает двигатель, сигнал проходит через блок управления. Блок управления
проверяет следующее.
  • Пройдена ли проверка дыхания.
  • Прошло ли менее 1/2 часа после выключения двигателя.
  • Был ли введен Код отмены.
  • Был ли введен Сервисный код дилера.
Если справедливо любое из вышеперечисленных условий, блок управления передаст сигнал пуска на
электронный блок управления автомобиля.

5. Электронный блок управления автомобиля, компонент A17.

6. Реле стартера, компонент K03.

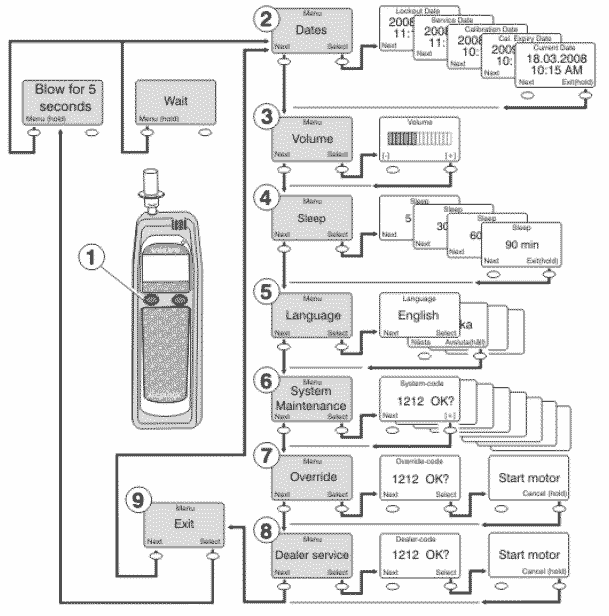

Меню на трубке
Ниже приведены обзор и краткое описание пунктов меню на трубке.

  1. Доступ к 7 пунктам меню осуществляется при нажатии левой кнопки.
  2. В меню Дата отображается дата блокировки, дата обслуживания, дата калибровки, дата окончания действия калибровки и текущая дата.
  3. Меню Громкость позволяет отрегулировать громкость трубки.
  4. Режим энергосбережения может использоваться для настройки времени до перехода системы в режим экономии энергии.
  5. Меню Язык позволяет выбрать один из имеющихся языков.
  6. Меню Техобслуживание позволяет уполномоченному персоналу, использующему временный четырехзначный код техобслуживания системы, получить доступ к диагностике, калибровке, кодам неисправности и т.п. Эти действия не регистрируются в системе. Это меню на английском языке.
  7. Меню Отмена позволяет пользователю с помощью временного четырехзначного кода отмены запустить двигатель без проверки дыхания. Эти действия регистрируются в системе.
  8. Меню Сервис дилера позволяет уполномоченному персоналу с помощью временного четырехзначного сервисного кода дилера запустить двигатель без проверки дыхания. Эти действия регистрируются в системе.
  9. Система выключается нажатием правой кнопки.

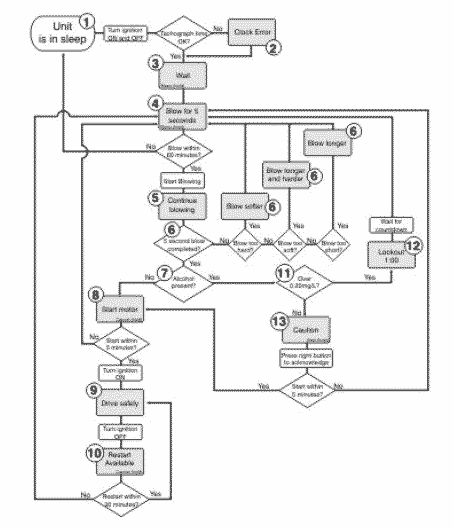

Блок-схема алколока
Эта блок-схема описывает основы функционирования алколока.

1. Устройство в спящем режиме.
  • Включите и выключите зажигание.
  • Время тахографа правильно?
2. Ошибка часов.
3. Подождите.
4. Подуйте в течение 5 секунд.
  • Уже дули за последние 60 минут?
  • Начните дуть.
5. Продолжайте дуть.
6. Подули 5 секунд?
  • Дуйте слабее.
  • Дуйте сильнее и дольше.
  • Дуйте дольше.
7. Присутствует алкоголь?
8. Запускайте двигатель.
  • Запущен в течение 5 минут?
  • Включите зажигание.
9. Водите безопасно.
  • Выключите зажигание.
10. Возможен повторный пуск.
  • Повторный пуск в течение 30 минут?
11. Свыше 0,20 мг/л?
12. Блокировка.
  • Ждите окончания отсчета времени.
13. Внимание.
  • Нажмите правую кнопку для подтверждения.
  • Запущен в течение 5 минут?
