Электрогидравлический усилитель рулевого управления APS
Mercedes Actros euro 6

А73 (блок управления электрогидравлического усилителя рулевого управления (APS))


А76 (блок управления дублирующим электропитанием (RPS))


А77 (датчик угла поворота и крутящего момента рулевого управления)


В31-1МЗ (шпилька подключения кл. 31 двигателя слева)


В31-1МЗа (шпилька подключения кл. 31 двигателя слева)


В31-2М1 (шпилька подключения кл. 31 двигателя справа)


В31-2М1а (шпилька подключения кл. 31 двигателя справа)

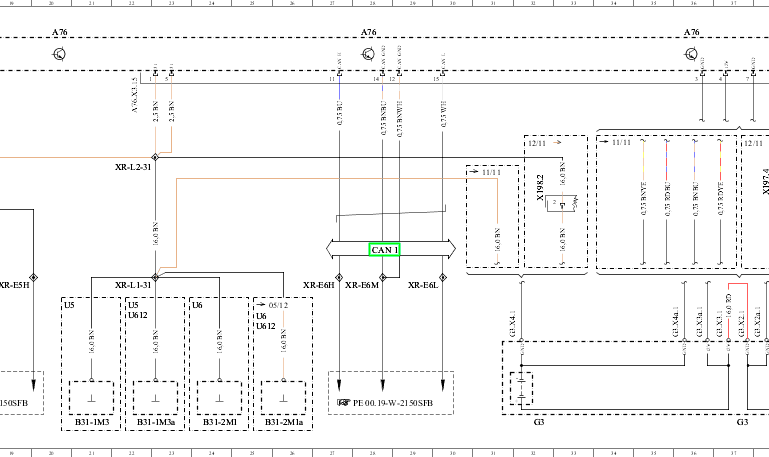

CAN 1 (шина данных CAN внешнего оборудования)


G3 (буферная АКБ)


U5 (действительно для левого руля (LL))


U6 (действительно для правого руля (RL))


U612 (действительно для евро 3)


Х197.4 (эле1арическое штекерное соединение буферной АКБ)


Х198.2 (электрическое штекерное соединение буферной АКБ)


Х90 (распределитель электроэнергии)


XR-E5H (место спайки проводов внешнего оборудования 5, CAN-H)


XR-E5L (место спайки проводов внешнего оборудования 5, CAN-L)


XR-E5M (место спайки проводов внешнего оборудования 5 масса CAN)

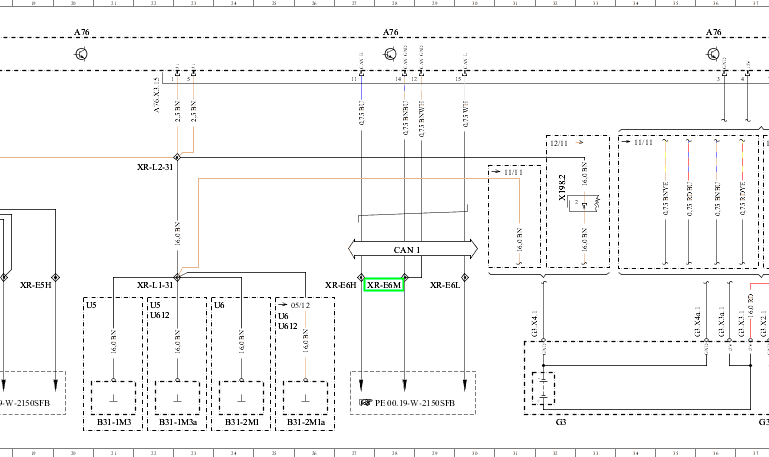

XR-E6H (место спайки проводов внешнего оборудования 6, CAN-H)

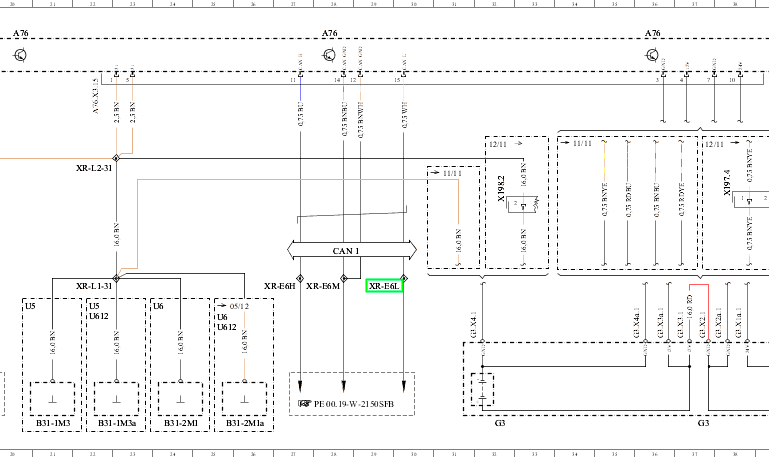

XR-E6L (место спайки проводов внешнего оборудования 6, CAN-L)


XR-E6M (место спайки проводов внешнего оборудования 6 масса CAN)


XR-L1-31 (место спайки проводов рулевого управления кл. 31)


XR-L2-31 (место спайки проводов рулевого управления кл. 31)

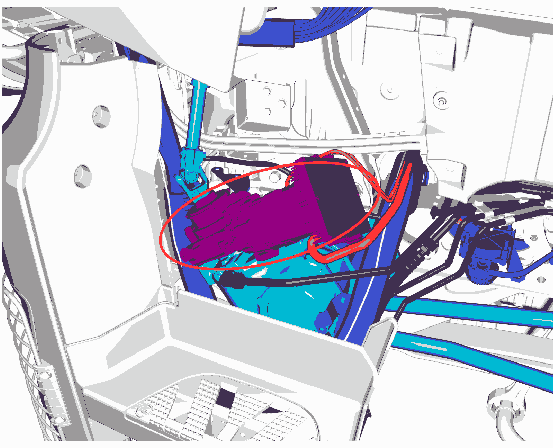

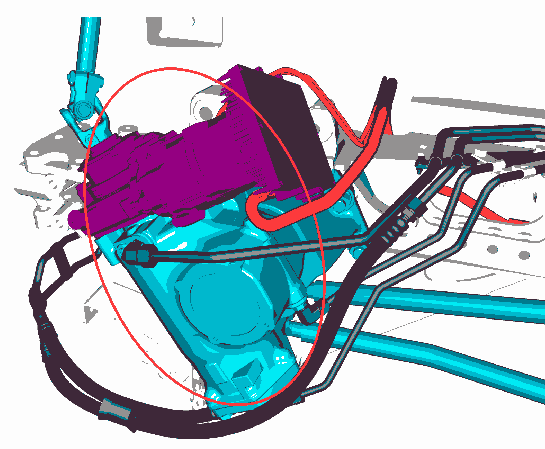

Электромеханический модуль управления


Servo Twin®

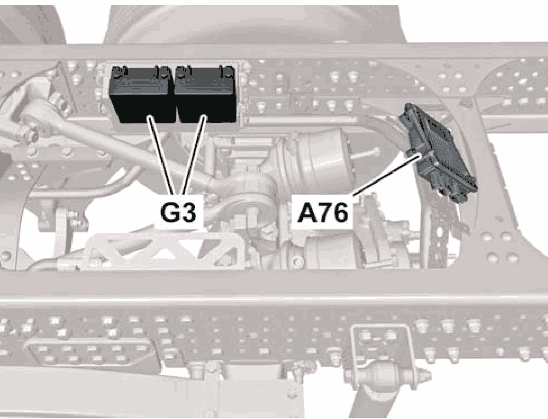

G3 (буферная АКБ)

А76 (блок управления дублирующим электропитанием (RPS))
G3 (буферная АКБ)

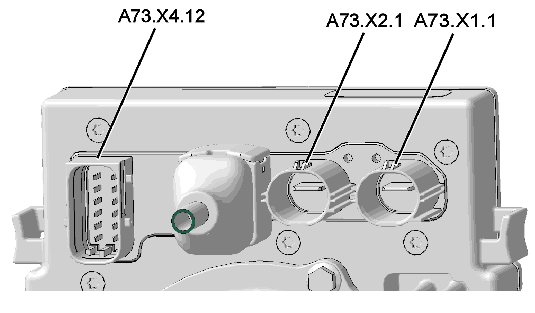

Расположение штекеров



А73.Х1.1/1: Клемма 30
А73.Х2.1/1: XR-L2-31 (место спайки проводов рулевого управления кл. 31)


А73.Х4.12/1: XR-E5M (место спайки проводов внешнего оборудования 5 масса CAN)
А73.Х4.12/2: XR-E5L (место спайки проводов внешнего оборудования 5, CAN-L)
А73.Х4.12/3: Нет распределения контактов
А73.Х4.12/4: Нет распределения контактов
А73.Х4.12/5: Нет распределения контактов
А73.Х4.12/6: Нет распределения контактов
А73.Х4.12/7: XR-E5H (место спайки проводов внешнего оборудования 5, CAN-H)
А73.Х4.12/8: XR-E5M (место спайки проводов внешнего оборудования 5 масса CAN)
А73.Х4.12/9: Нет распределения контактов
А73.Х4.12/10
А73.Х4.12/11
А73.Х4.12/12
Нет распределения контактов
Нет распределения контактов
Нет распределения контактов
