Распределение штекеров тормозной системы BS Mercedes Actros

Блок управления BS управление тормозной системой

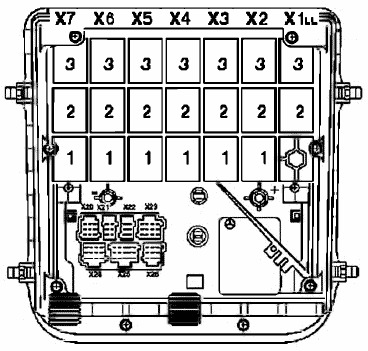

- Расположение штекерных соединений на блоке управления BS управление тормозной системой
- 1: Штекерное соединение XI (18-полюсное)
- 2: Штекерное соединение Х2 (15-полюсное)
- 3: Штекерное соединение ХЗ (9-полюсное)
- 4: Штекерное соединение Х4 (12-полюсное)
- 5: Штекерное соединение Х5 (б-полюсное)

Штекерное соединение 'Кабина водителя-шасси'

- Обзор штекеров: Штекерное соединение 'Кабина водителя-шасси'

Распределение контактов штекера X1

- 1: 18-полюсное штекерное соединение с нумерацией контактов
- Контакт 1: Сигнал CAN-Low шины CAN а/м
- Контакт 2: Не занято
- Контакт 3: Сигнал CAN-High шины CAN а/м
- Контакт 4: Не занято
- Контакт 5: Не занято
- Контакт б: Не занято
- Контакт 7: Зажигание 'Клемма 15'
- Контакт 8: Электропитание клеммы 30 а
- Контакт 9: Электропитание клеммы 30 b
- Контакт 10: Электропитание клеммы 31
- Контакт 11: Не занято
- Контакт 12: Не занято
- Контакт 13: Не занято
- Контакт 14: Не занято
- Контакт 15: Электромагнитный клапан 'ASR' -- Контакт 1
- Контакт 16: Не занято
- Контакт 17: Дублирующий клапан 'Передний мост' -- Контакт 2
- Контакт 18: Не занято

Распределение контактов штекера Х2

- 1: 15-полюсное штекерное соединение с нумерацией контактов
- Контакт 1: Сигнал CAN-Low шины CAN тормозной системы - Модулятор тормозного усилия
- Контакт 2: Сигнал CAN-Low шины CAN тормозной системы - Система управления динамикой движения
- Контакт 3: CAN-L прицепа
- Контакт 4: Сигнал CAN-High шины CAN тормозной системы - Модулятор тормозного усилия
- Контакт 5: Сигнал CAN-High шины CAN тормозной системы - Система управления динамикой движения
- Контакт б: CAN-H прицепа
- Контакт 7: Электропитание модулятора тормозного усилия
- Контакт 8: Дублирующий клапан 'Задний мост' - Контакт 2
- Контакт 9: Не занято
- Контакт 10: Клапан управления прицепом - Контакт 4
- Контакт 11: Клапан управления прицепом - Контакт 5
- Контакт 12: Дублирующий клапан 'Задний мост' - Контакт 1
- Контакт 13: Клапан управления прицепом - Контакт 1
- Контакт 14: Клапан управления прицепом - Контакт 3
- Контакт 15: FDR система управления динамикой движения - Контакт 1

Распределение контактов штекера ХЗ

- 1: 9-полюсное штекерное соединение с нумерацией контактов
- Контакт 1: Электромагнитный клапан 'Передний мост справа' - Контакт 1
- Контакт 2: Электромагнитный клапан 'Передний мост справа' - Контакт 3
- Контакт 3: Электромагнитный клапан 'Передний мост справа' - Контакт 2
- Контакт 4: Правый датчик числа оборотов переднего моста - Контакт 1
- Контакт 5: Правый датчик числа оборотов переднего моста - Контакт 2
- Контакт б: Не занято
- Контакт 7: Не занято
- Контакт 8: Не занято
- Контакт 9: Дублирующий клапан 'Передний мост' -- Контакт 1

Распределение контактов штекера Х4

- 1: 12-полюсное штекерное соединение с нумерацией контактов
- Контакт 1: Клапан управления передним мостом: Y21 / 4
- Контакт 2: Клапан управления передним мостом: Y21 / 5
- Контакт 3: Клапан управления передним мостом: Y21 / 2
- Контакт 4: Не занято
- Контакт 5: Не занято
- Контакт б: Клапан управления передним мостом: Y21 / 3
- Контакт 7: Левый датчик числа оборотов переднего моста ВЗО / 1
- Контакт 8: Левый датчик числа оборотов переднего моста ВЗО / 2
- Контакт 9: Клапан управления передним мостом: Y21 / 1
- Контакт 10: Электромагнитный клапан 'Передний мост слева' Y16 / 1
- Контакт 11: Электромагнитный клапан 'Передний мост слева' Y16 / 3
- Контакт 12: Электромагнитный клапан 'Передний мост слева' Y16 / 2

Распределение контактов штекера Х5

- 1: б-полюсное штекерное соединение с нумерацией контактов
- Контакт 1: Датчик тормозного крана В44 -- Контакт XI 4/1
- Контакт 2: Датчик тормозного крана В44 -- Контакт XI 4/4
- Контакт 3: Датчик тормозного крана В44 -- Контакт XI 4/3
- Контакт 4: Датчик тормозного крана В44 -- Контакт Х2 4/1
- Контакт 5: Датчик тормозного крана В44 -- Контакт Х2 4/4
- Контакт б: Датчик тормозного крана В44 -- Контакт Х2 4/3

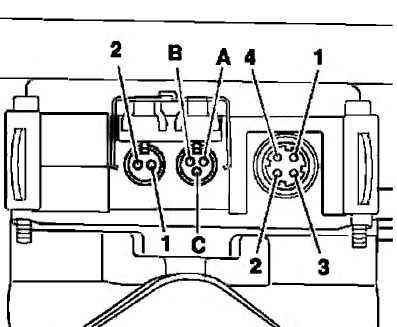

Модулятор тормозного усилия с подключениями для заднего моста слева

- Вид штекера на модуляторе тормозного усилия для датчиков на
заднем мосту слева, включая штекерное соединение шины CAN
тормозной системы
Шина CAN тормозной системы ;
- 1: Электропитание модулятора тормозного усилия
- 2: Масса к модулятору тормозного усилия
- 3: Сигнал CAN-High шины CAN тормозной системы
- 4: Сигнал CAN-Low шины CAN тормозной системы
Распределение штекеров 67 ;
- А: Не занято
- В: Не занято
- С: Не занято
Датчик числа оборотов на заднем мосту слева ;
- 1: Вход клавиши
- 2: Электропитание датчика числа оборотов

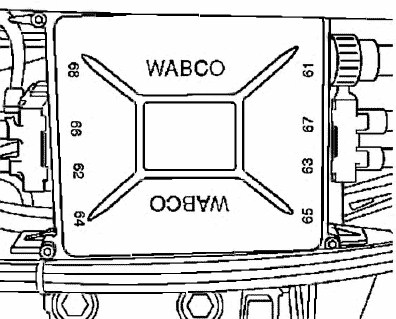

Нумерация разъёмов на крышке модулятора тормозного усилия

- Крышка модулятора тормозного усилия с нумерациями штекеров
Нумерация разъёмов со штекерными соединениями :
- 61: Шина CAN тормозной системы
- 62: Датчик числа оборотов на заднем мосту справа
- 63: Датчик числа оборотов на заднем мосту слева
- 64: Не занято
- 65: Не занято
- 66: Не занято
-67: Не занято
- 68: Не занято

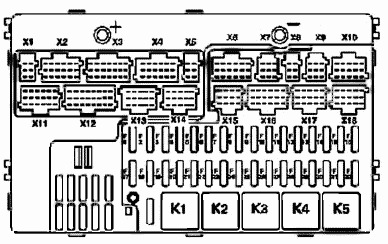

Базовый модуль (А7)

- Базовый модуль А7

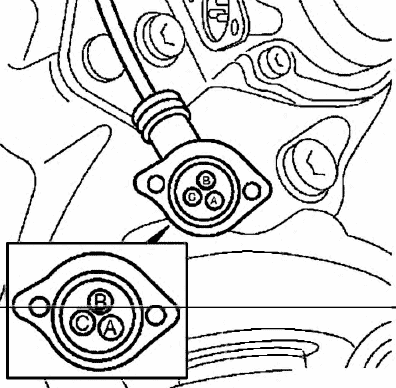

Штекерное соединение на датчике износа тормозных колодок с распределением контактов

- А: Провод датчика
- В: Электропитание
- С: Провод массы
