ABS 2x реализация CAN-сообщений Knorr - Bremse
(обучение персонала)



Передаваемые сообщения.

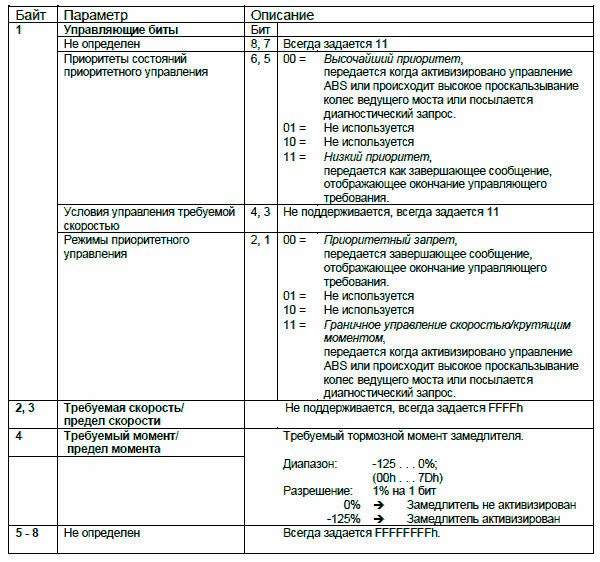

TSC1_RD, контроль момента/скорости _ замедлитель карданной передачи.
Идентификатор:  0C 00 10 0B h
Частота следования передачи:  50 ms, когда активен
Приоритет по умолчанию:  3
Классификационный номер параметра:  0


Пункты содержания такие как
Передаваемые сообщения.
  • TSC1_RE, контроль момента/скорости _ замедлитель двигателя.
  • TSC1_REX, контроль момента/скорости _ горный тормоз.
  • TSC1_RT, контроль момента/скорости _ замедлитель передачи.
  • EBC1, электронный блок управления тормозами.
  • WSI, информация о скорости колеса.
  • DM1, действующие аварийные диагностические коды (DTC).
  • DM2, предварительно действующие аварийные диагностические коды.
  • TP.CM_BAM, рассылка выдаваемых сообщений.
  • TP.DT, транспортный протокол - передача данных.
Получаемые сообщения
  • ERC1_RD, электронный блок управления замедлителем _ замедлитель карданной передачи.
  • ERC1_RE, электронный блок управления замедлителем _ замедлитель двигателя.
  • ERC1_REX, электронный блок управления замедлителем _ горный тормоз.
  • ERC1_RT, электронный блок управления замедлителем _ замедлитель передачи.
  • EBC1-CTIS, электронный блок управления тормозами _ централизованная система накачки шин.
  • REQ_PGN, запрашиваемый групповой номер параметра.

Контроль отказов
Блокировка по превышению времени ожидания.
• ERC1-блокировка по превышению времени ожидания:
Если электронный блок управления сконфигурирован для управления замедлителем посредством CAN, то контролирование ошибок ERC1- блокировки по превышению времени ожидания стартует через 1,6 сек. после включения питания. Если указанные блокировки по превышению времени ожидания происходят, то аварийная лампа ABS становится включенной, и коды ошибок будут сохранены в памяти. Если новое ERC1 сообщение посчитается правильным, то аварийная лампа будет выключена, и коды ошибок будут стерты из памяти.
Не зависимо от того, переданы ошибки или нет, электронный блок управления будет продолжать выдавать TSC1-сообщение.
• EBC1_CTIS блокировка по превышению времени ожидания:
Если сообщение EBC1_CTIS-блокировки по превышению времени ожидания имеет место, то режим ABS-бездорожье включается в соответствии с входом внешнего выключателя. Аварийная лампа не будет включена, и коды ошибок не будут сохранены в памяти.
Блокировка по превышению времени ожидания не активизируется, когда электронный блок управления определяет низкий уровень напряжения питания.

Отсутствие шины
Электронный блок управления запускает контролирование ошибок отсутствия шины через 1,6 сек. после включения питания. Если ошибка обнаружена, то аварийная лампа ABS становится включенной, и код ошибки сохраняется в памяти. Если ошибка пропадает, то аварийная лампа становится выключенной, код ошибки стирается из памяти, и процесс передачи информации продолжается.
Обнаружение отсутствия шины не активизируется, когда электронный блок управления определяет низкий уровень напряжения питания.
