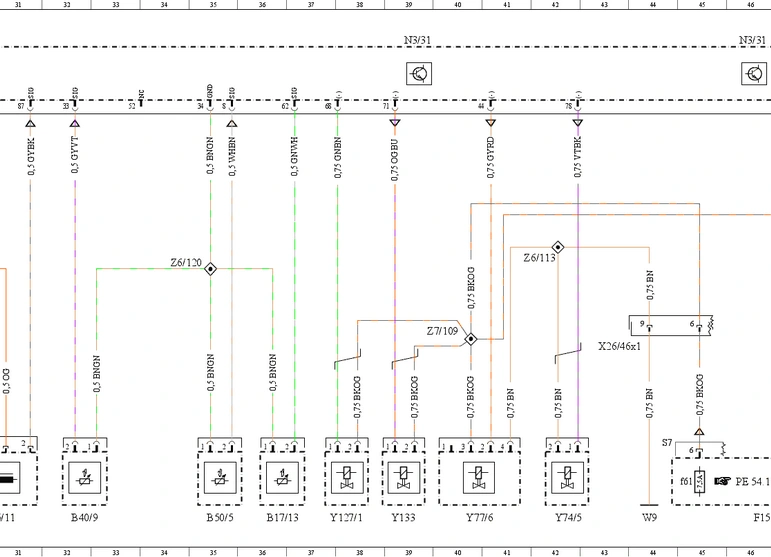

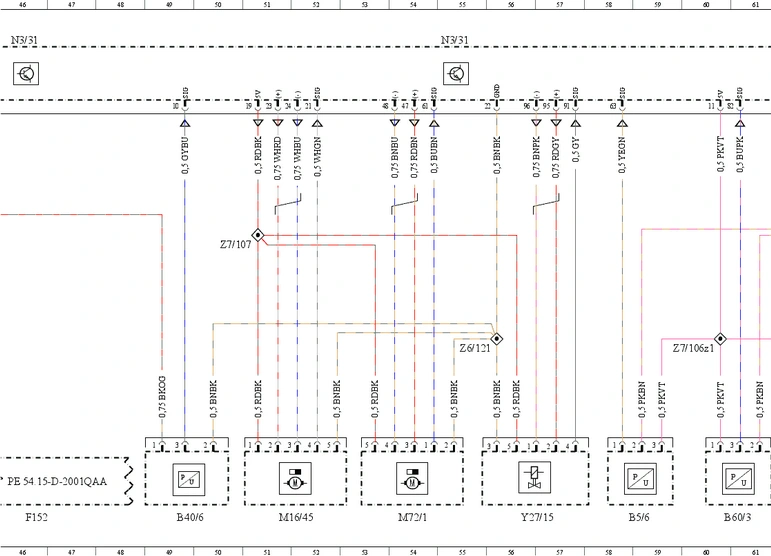

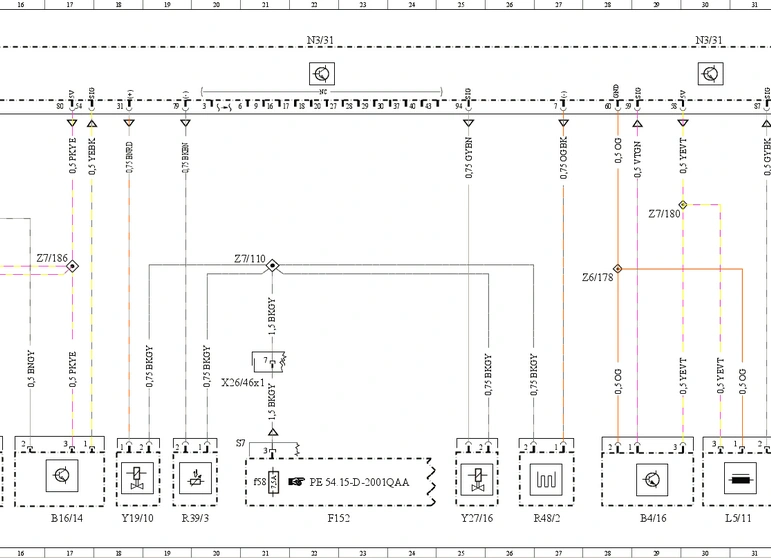

Система двигателя CDID3S2- OM651
(MB Sprinter 910)

Вся информация в высоком качестве












  • В11/17 (датчик температуры охлаждающей жидкости)
  • В16/14 (датчик температуры перед турбонагнетателем)
  • В17/13 (датчик температуры нагнетаемого воздуха)
  • В19/17 (датчик температуры после охладителя системы рециркуляции ОГ)
  • В2/12 (термоанемометрический расходомер массы воздуха)
  • В28/12 (датчик дифференциального давления сажевого фильтра)
  • В28/17 (датчик давления после воздушного фильтра)
  • В4/16 (датчик давления в рампе)
  • В40/6 (датчик уровня масла в двигателе)
  • В40/9 (датчик температуры масла двигателя)
  • В5/6 (датчик давления нагнетаемого воздуха)
  • В50/5 (датчик температуры топлива)
  • В6/23 (датчик числа оборотов)
  • В60/3 (датчик противодавления ОГ)

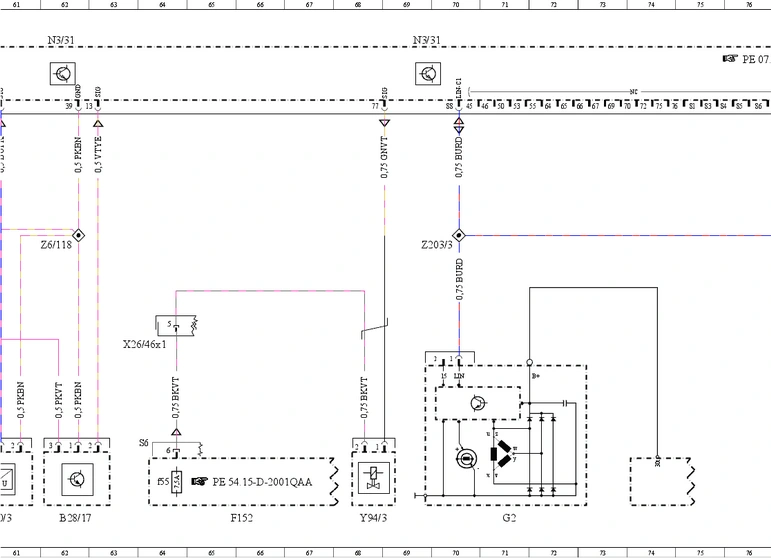

  • F152 (блок реле и предохранителей салона а/м)
  • F152f55 (предохранитель 55 (7,5 А) клеммы 87/1.1)
  • F152f58 (предохранитель 58 (10/15 А) клеммы 87/3)
  • F152f61 (предохранитель 61 (7,5/10 А) клеммы 87/2.1)
  • G2 (генератор)
  • L5/11 (датчик положения коленвала)
  • М16/45 (сервомотор дроссельной заслонки)
  • М72/1 (сервомотор отключения впускного канала)

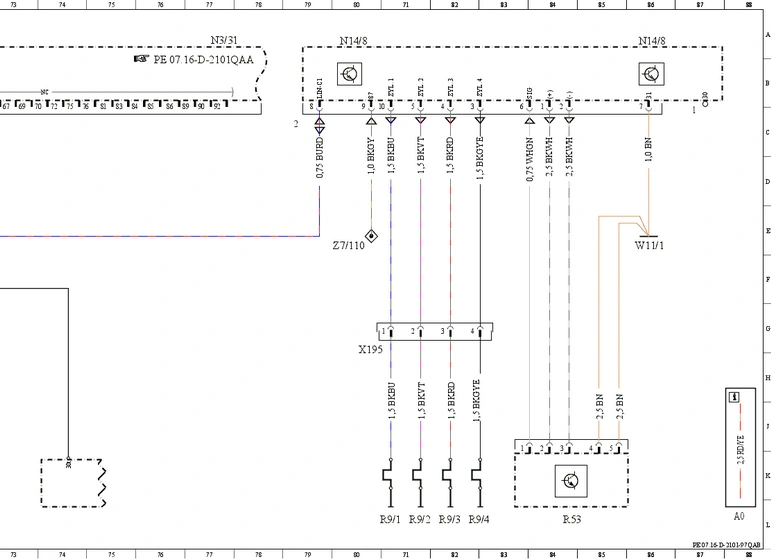

  • N14/8 (выходной каскад предпускового подогрева)
  • N3/31 (блок управления CDI)
  • R39/3 (элемент подогрева трубопровода вентиляции)
  • R48/2 (элемент подогрева термостата)
  • R53 (обогрев топливного фильтра с датчиком конденсата)
  • R9/1 (свеча накаливания цилиндра 1)
  • R9/2 (свеча накаливания цилиндра 2)
  • R9/3 (свеча накаливания цилиндра 3)
  • Ungultiger Thesaurus-Eintrag!
  • W11/1 (точка массы двигателя)
  • W9 (точка массы блок-фары передней левой)
  • Х195 (электрическое штекерное соединение свечей накаливания)
  • Х26/46х1 (электрическое штекерное соединение 1 жгута электропроводки двигателя)
  • Y127/1 (клапан форсунок разбрызгивания масла)
  • Y133 (клапан регулируемого масляного насоса)
  • Y19/10 (переключающий клапан насоса охлаждающей жидкости)
  • Y27/15 (регулятор рециркуляции ОГ)
  • Y27/16 (электромагнитный клапан охлаждения рециркуляции ОГ)
  • Y74/5 (клапан регулирования давления)
  • Y76/1 (топливная форсунка цилиндра 1)
  • Y76/2 (топливная форсунка цилиндра 2)
  • Y76/3 (топливная форсунка цилиндра 3)
  • Y76/4 (топливная форсунка цилиндра 4)
  • Y77/6 (сервомеханизм регулировки давления нагнетаемого воздуха)
  • Y94/3 (дозирующий клапан)
  • Z203/3 (концевая муфта шины данных LIN)
  • Z6/113 (концевая муфта подключения массы)
  • Z6/118 (концевая муфта подключения массы датчика)
  • Z6/119 (концевая муфта подключения массы датчика)
  • Z6/120 (концевая муфта подключения массы датчика)
  • Z6/121 (концевая муфта подключения массы датчика)
  • Z6/178 (концевая муфта подключения массы датчика)
  • Z6/179 (концевая муфта подключения массы)
  • Z7/106z1 (концевая муфта выхода 5 В)
  • Z7/107 (концевая муфта клеммы 87)
  • Z7/109 (концевая муфта клеммы 87)
  • Z7/110 (концевая муфта клеммы 87)
  • Z7/180 (концевая муфта подключения массы)
  • Z7/186 (концевая муфта выхода 5 В)

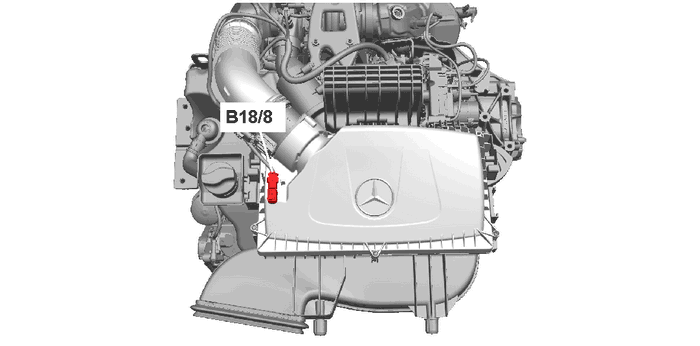

Места установки

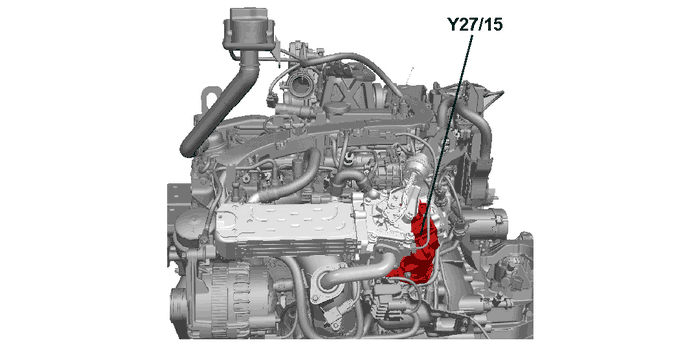

Y27/15 (регулятор рециркуляции ОГ)

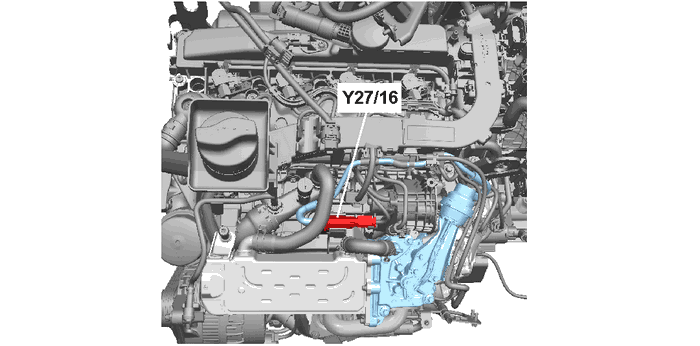

Y27/16 (электромагнитный клапан охлаждения рециркуляции ОГ)

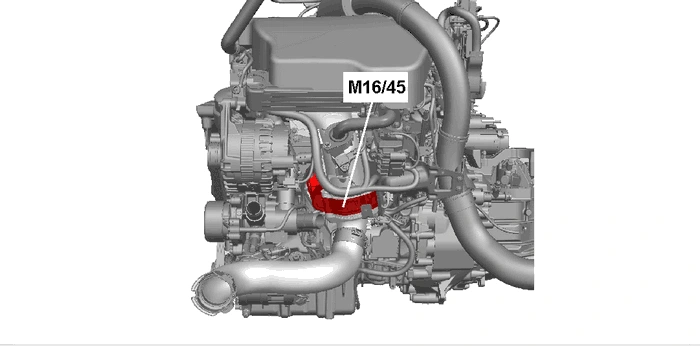

М16/45 (сервомотор дроссельной заслонки)

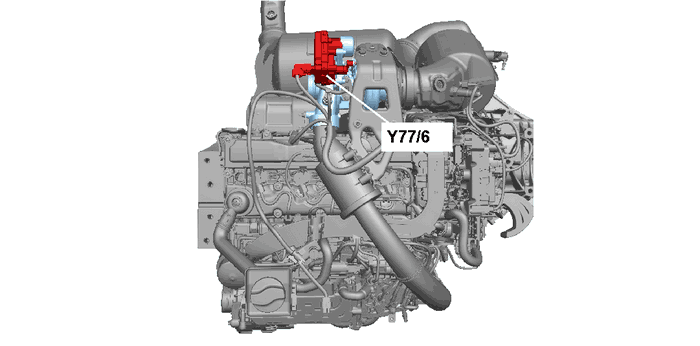

Y77/6 (сервомеханизм регулировки давления нагнетаемого воздуха)

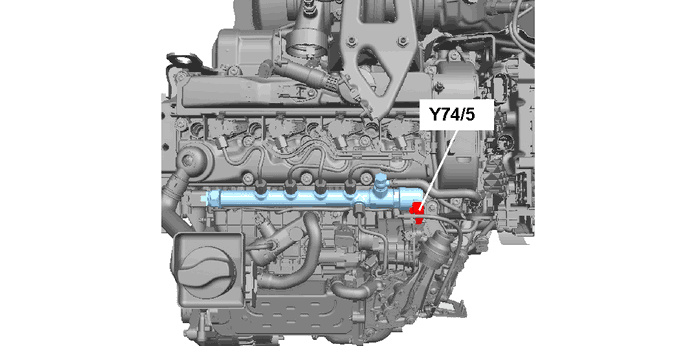

Y74/5 (клапан регулирования давления)

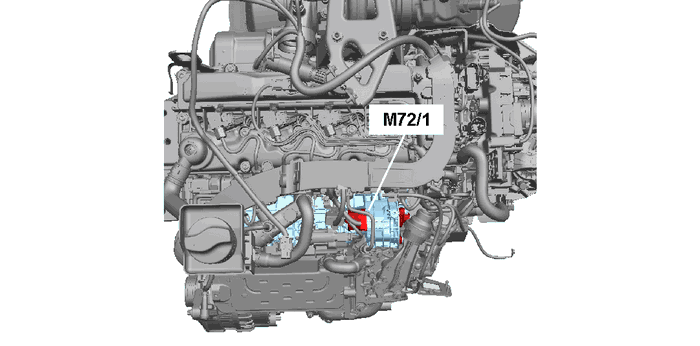

М72/1 (сервомотор отключения впускного канала)

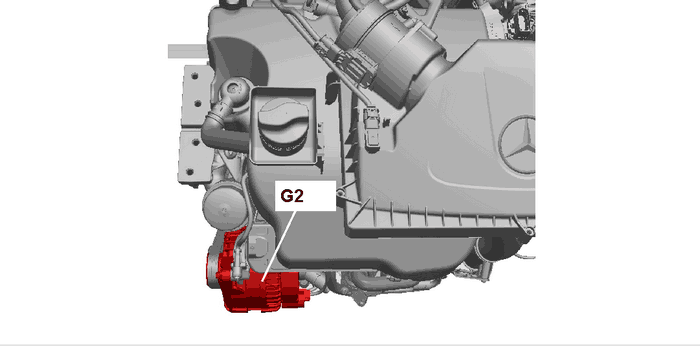

G2 (генератор)

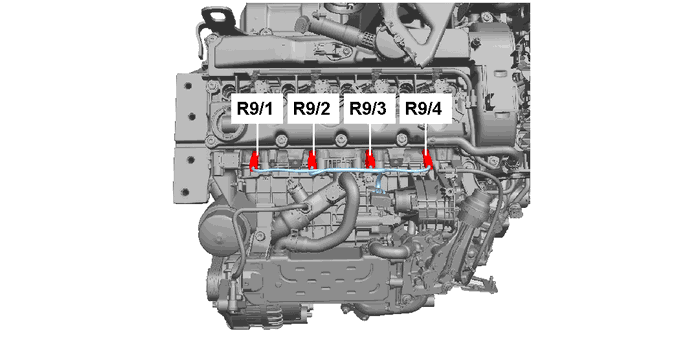

R9/1 (свеча накаливания цилиндра 1)
R9/2 (свеча накаливания цилиндра 2)
R9/3 (свеча накаливания цилиндра 3)
R9/4 (свеча накаливания цилиндра 4)

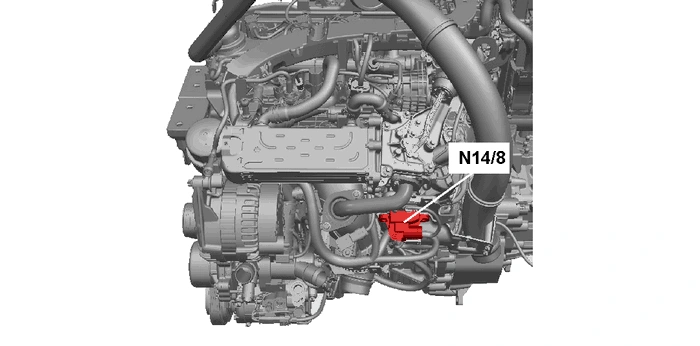

N14/8 (выходной каскад предпускового подогрева)

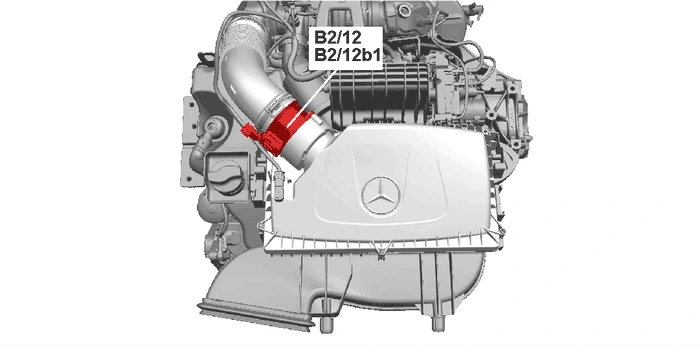

В2/12 (термоанемометрический расходомер массы воздуха)
В2/12Ы (датчик температуры всасываемого воздуха)

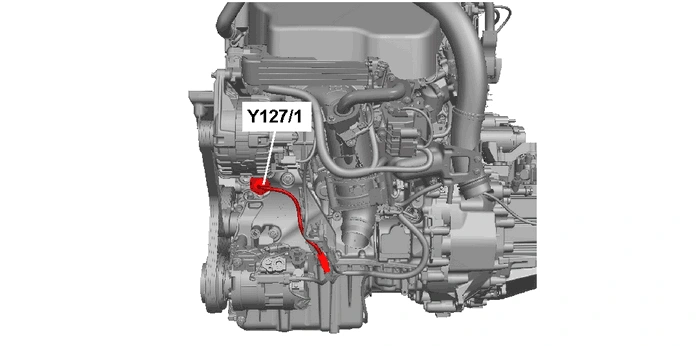

Y127/1 (клапан форсунок разбрызгивания масла)

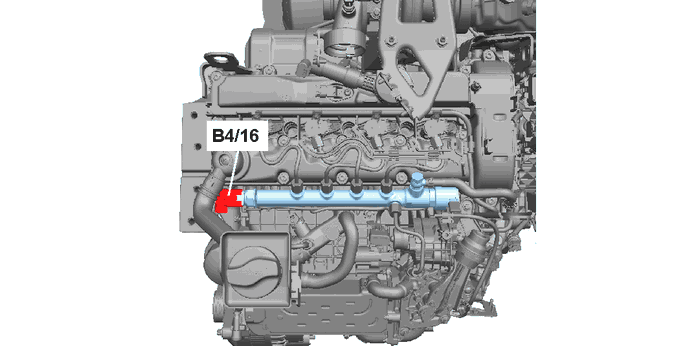

В4/16 (датчик давления в рампе)

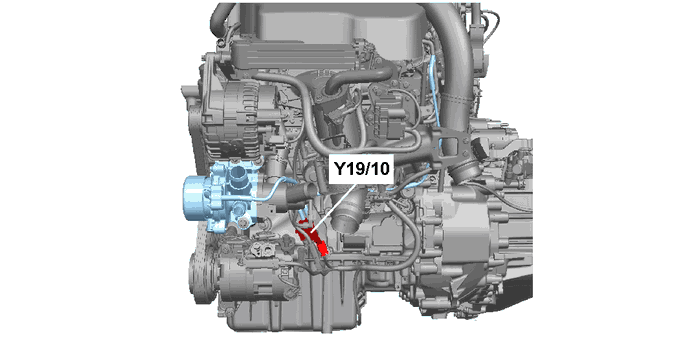

Y19/10 (переключающий клапан насоса охлаждающей жидкости)

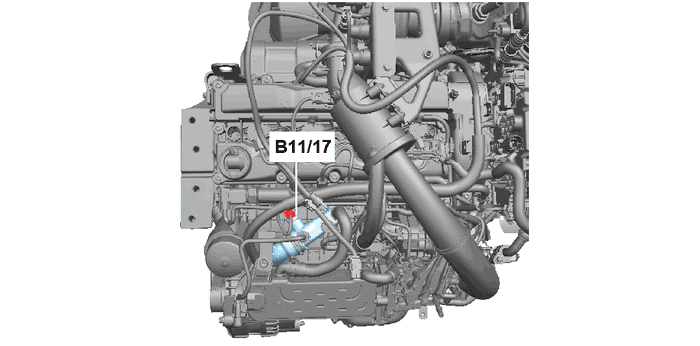

В11/17 (датчик температуры охлаждающей жидкости)

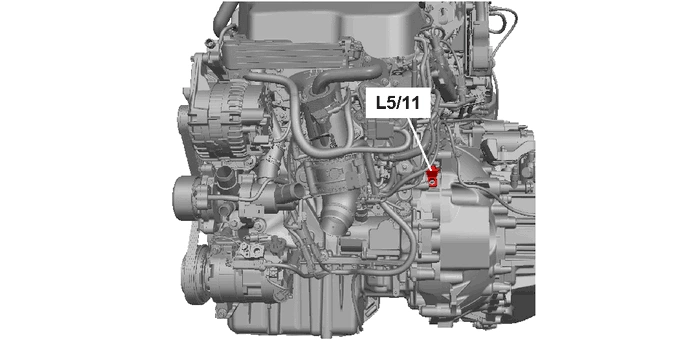

L5/11 (датчик положения коленвала)

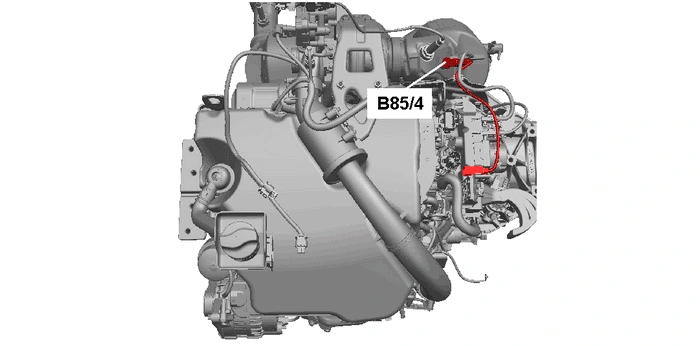

В85/4 (кислородный датчик)

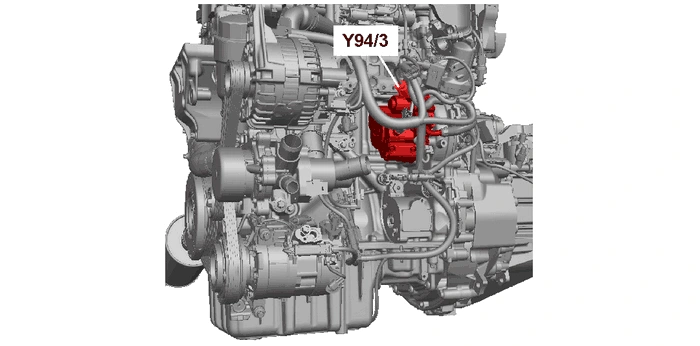

Y94/3 (дозирующий клапан)

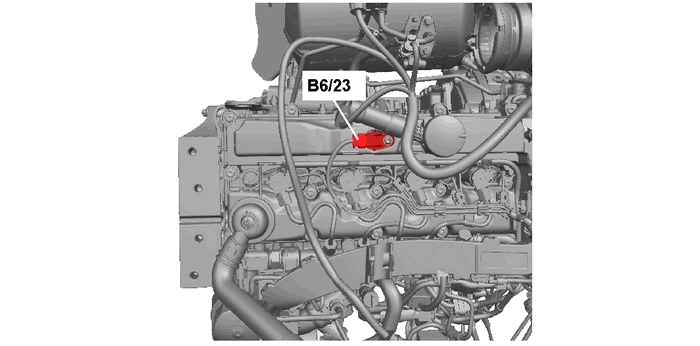

В6/23 (датчик числа оборотов)

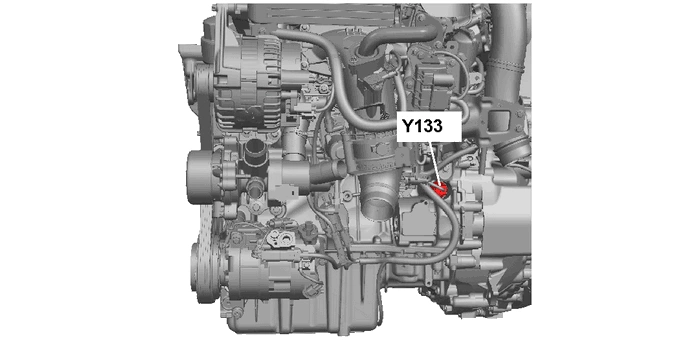

Y133 (клапан регулируемого масляного насоса)

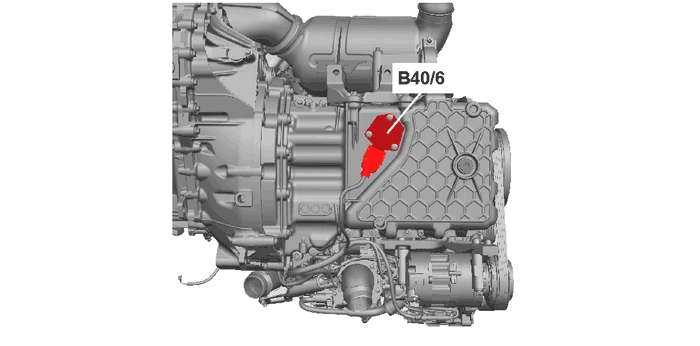

В40/6 (датчик уровня масла в двигателе)


В28/17 (датчик давления после воздушного фильтра)

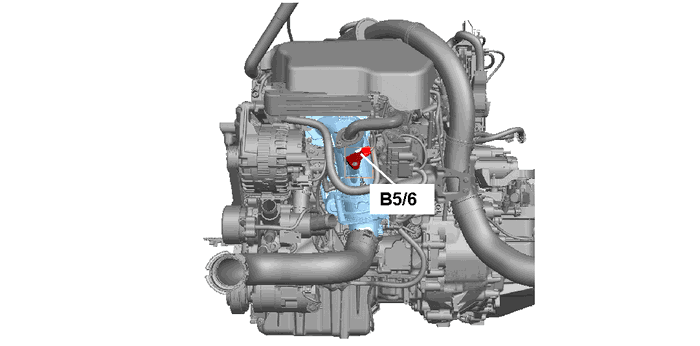

В5/6 (датчик давления нагнетаемого воздуха)

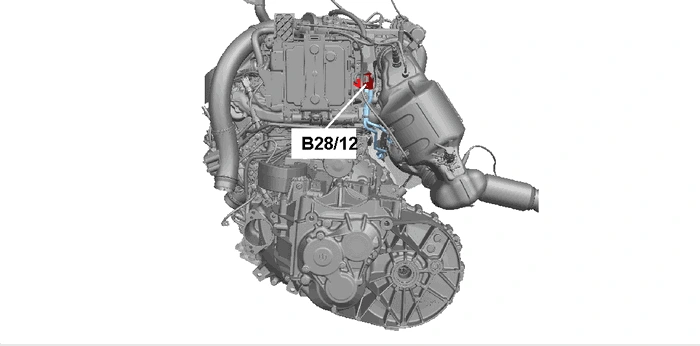

В28/12 (датчик дифференциального давления сажевого фильтра) [Цифровой]

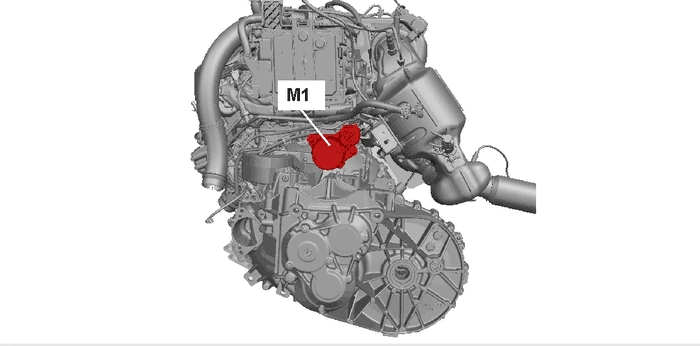

М1 (стартер)

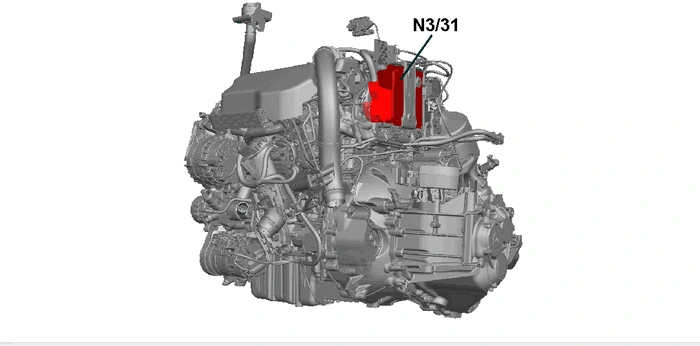

N3/31 (блок управления CDI)


В17/13 (датчик температуры нагнетаемого воздуха)

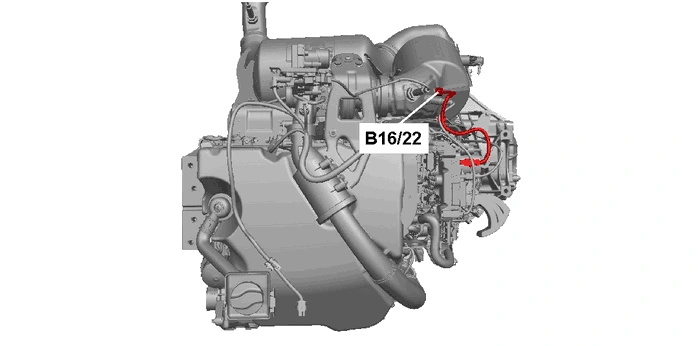

В16/22 (датчик температуры перед дизельным окислительным катализатором)

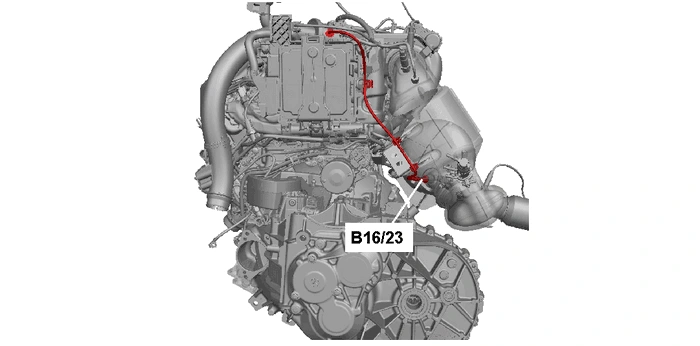

В16/23 (датчик температуры перед сажевым фильтром)

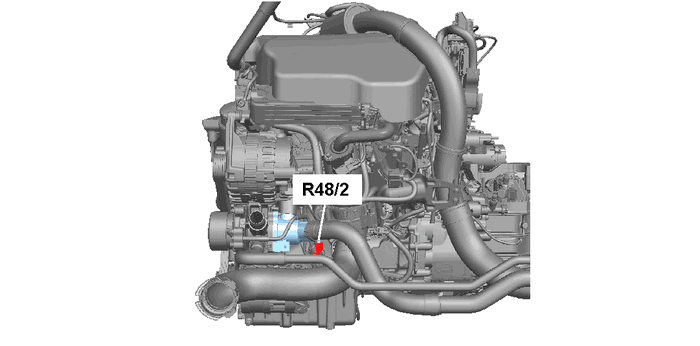

R48/2 (элемент подогрева термостата)

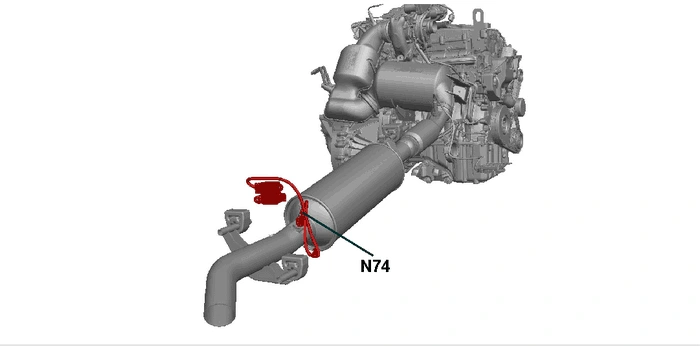

N74 (блок управления датчиком сажи)

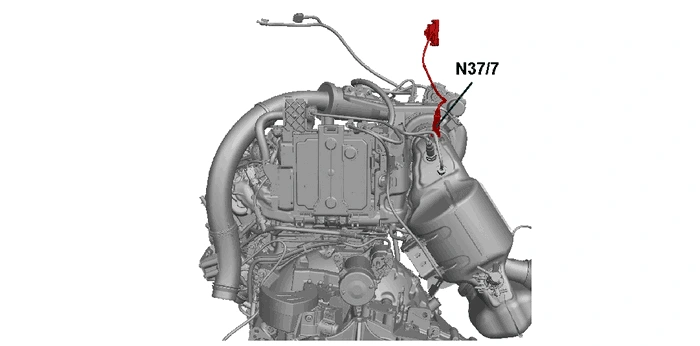

N37/7 (блок управления датчиком NOx перед катализатором SCR)

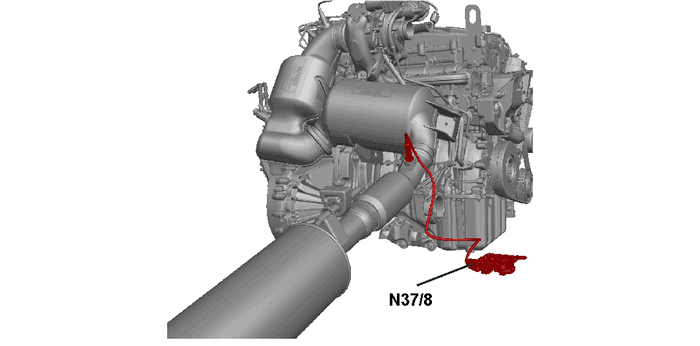

N37/8 (блок управления датчиком NOx после катализатора SCR)

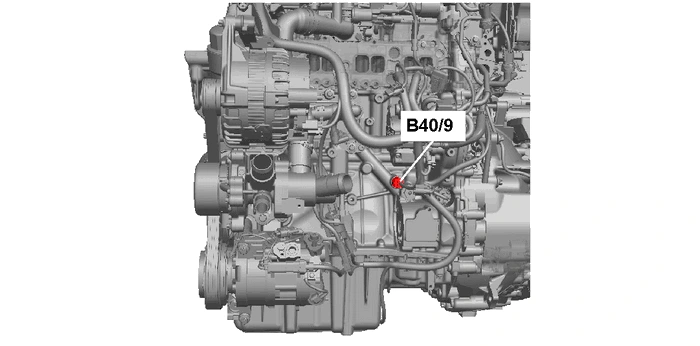

В40/9 (датчик температуры масла двигателя)

Распределение штекеров
