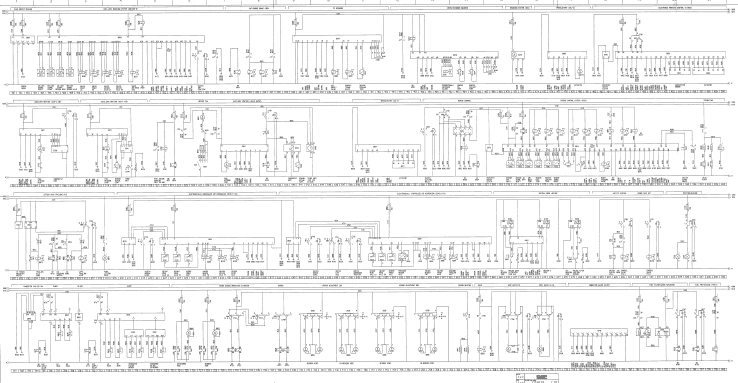

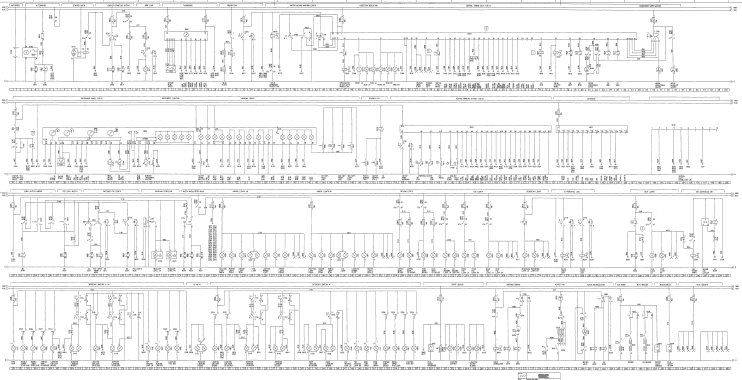

Электросхемы DAF 95XF CHASSIS NUMBER from 0E527418





OVERVIEW OF BASIC CODES IN CIRCUIT DIAGRAM 1316630/30
Column 1 Basic code
Column 2 Description
Column 3 Number on search bar of circuit diagram 1316630/ 30

Column 1      Column 2       Column 3
  • A000 Trailer socket (7-pin) 57/58/240/252/292/397
  • A001 Rear fog lamp/reversing light socket (7-pin) 270/275/395/398
  • A004 ABS FA socket (7-pin) 403
  • A007 24-V socket, 2-pin 394
  • A021 Diagnostic socket (16-pin) 181
  • A026 Superstructure width marker lights (4-pin) 241/253/395/399
  • A027 Accessories socket (4-pin) 399
  • A038 Accessories socket, 2-pin, 40A 392
  • A040 Alarm system socket 782
  • A042 Dashboard socket (2-pin) 359
  • A043 Seat console socket, driver’s side (2-pin) 391
  • A046 Connector for superstructure for remote control connection 563
  • A058 Trailer socket (15-pin) 58/59/241/254/270/275/293/393/400
  • A500 Batteries (2x) 1
  • A502 Integrated voltage regulator generator 3
  • B000 Windscreen wiper motor 81
  • B001 Windscreen washer pump motor 91
  • B002 Headlamp washer pump motor 93
  • B003 Electric window motor, driver’s side 729
  • B004 Electric window motor, co-driver’s side 726
  • B005 Left mirror adjustment motor 742/752
  • B006 Right mirror adjustment motor 747/758
  • B007 E-gas speed/engine actuator 498
  • B009 Roof hatch motor 775
  • B010 Starter motor 9
  • B011 Speed limiter motor 555
  • B015 Heater fan, 4-speed 377/527/528
  • B017 Mirror heating, driver’s side 763
  • B018 Mirror heating, co-driver’s side 764
  • B023 Radio 708
  • B024 Loudspeaker, left 707/714
  • B025 Loudspeaker, right 709/716
  • B026 CB 710
  • B028 Horn 766
  • B030 Cigar lighter, driver’s side 361
  • B032 Seat heating, driver’s side 387
  • B033 Seat heating, co-driver’s side 389
  • B036 D+ generator resistor 5
  • B038 Glow plug 30/597
  • B039 Glow plug 30/597
  • B040 Glow plug 598
  • B041 Glow plug 598
  • B042 Air dryer heating element 386
  • B043 Air-conditioning compressor 368
  • B071 Lifting-gear lifting valve 611
  • B072 Lifting-gear lowering valve 605
  • B073 Lifting gear motor pump 614
  • B079 Valve, single-H protection 37
  • B088 Intarder proportional valve 488
  • B089 Intarder air supply valve 446
  • B122 Fuel feed pump for Eberspächer cab heater 505/514/531
  • B129 Headlamp height adjusting motor, left 221
  • B130 Headlamp height adjusting motor, right 223
  • B131 Pump unit/injector solenoid valve, cylinder 1 574
  • B132 Pump unit/injector solenoid valve, cylinder 2 576
  • B133 Pump unit/injector solenoid valve, cylinder 3 577
  • B134 Pump unit/injector solenoid valve, cylinder 4 579
  • B135 Pump unit/injector solenoid valve, cylinder 5 581
  • B136 Pump unit/injector solenoid valve, cylinder 6 583
  • B166 ECAS valve, front axle 632/661
  • B174 Speed limiter motor 480
  • B175 Roof hatch motor, Superspace cab 771
  • B178 Loudspeaker, left 717
  • B179 Loudspeaker, left 719
  • B180 Loudspeaker, right 720
  • B181 Loudspeaker, right 722
  • B182 Fuel heating 799
  • B185 Radio 717
  • B186 Loudspeaker filter, driver’s side 717
  • B187 Loudspeaker filter, co-driver’s side 720
  • B192 Engine brake valve 77/586
  • B199 Central door lock, driver’s side 675
  • B200 Central door locking motor, co-driver’s side F249 XH/ XC 670/679
  • B237 ASR valve 418
  • B238 Air supply valve, ECAS driven axle left/right (FT) 630
  • B241 Fuel filter/water separator heating element sensor 790
  • B243 Cross-axle lock control valve 278
  • B244 Longitudinal controlled slip differential control valve 280
  • B245 PTO control valve 686
  • B246 PTO control valve 690
  • B247 Engine brake (DEB) valve 434
  • B248 Engine brake (DEB) valve 436
  • B250 Air supply valve, ECAS driven axle left/right (FA) 628
  • B252 Recirculation valve 381
  • B253 Air supply valve, ECAS driven axle left/right 659
  • B254 Valve ECAS trailing/leading axle, lifting/lowering 662
  • B256 ABS valve, front left 411
  • B257 ABS valve, front right 412
  • B258 ABS valve, rear left 414
  • B259 ABS valve, rear right 416
  • B290 Electropneumatic boost pressure valve 584
  • B293 Gearbox gate protection valve 47
  • B294 Cab air suspension valve, switching off height control, front of cab 296
  • B298 Cab air suspension valve, switching off height control, rear of cab 461
  • B344 Electronic unit for automatic lubrication 472
  • B501 Compact tachograph 25
  • C000 Dipped beam, left 255
  • C001 Dipped beam, right 257
  • C002 Main beam, left 259
  • C003 Main beam, right 260
  • C006 Spotlights, left 262
  • C007 Spotlights, right 263
  • C008 Fog light, front left 264
  • C009 Fog light, front right 266
  • C010 Width marker light, headlight, left 231
  • C011 Width marker light, headlight, right 243
  • C012 Width marker light, front left 232
  • C013 Width marker light, front right 244
  • C014 Front left direction indicator lamp 50
  • C015 Front right direction indicator lamp 53
  • C016 Side left direction indicator lamp 52
  • C017 Side right direction indicator lamp 55
  • C018 Rear left direction indicator lamp 51
  • C019 Rear right direction indicator lamp 54
  • C020 Brake light, left 290
  • C021 Brake light, right 292
  • C022 Rear light, left 234
  • C022 Rear light, right 246
  • C024 Fog light, rear left 268
  • C025 Fog light, rear right 269
  • C026 Reversing light, left 273
  • C027 Reversing light, right 274
  • C046 Map reading light, driver’s side 320/348
  • C047 Map reading light, co-driver’s side 322/349
  • C052 Heater fan light, left 365
  • C053 Heater fan light, right 366
  • C062 Stepwell lighting, driver’s side 307/330
  • C063 Stepwell lighting, co-driver’s side 313/331
  • C064 Central upper storage compartment lighting 303/355
  • C065 Central lower storage compartment lighting 304
  • C066 Right-hand storage compartment lighting 306
  • C067 Left-hand tool compartment lighting 323/356
  • C068 Right-hand tool compartment lighting 324/357
  • C071 Work lamp 20
  • C072 Ashtray light, left 362
  • C073 Ashtray light, right 363
  • C074 Width marker light, rear left 233
  • C075 Width marker light, rear left 246
  • C110 Bunk light with switch down 351
  • C111 Bunk light with switch up 352
  • C115 Bunk light with switch 302
  • C130 Red interior nightlight, driver’s side 345
  • C139 Red interior nightlight, co-driver’s side 342
  • C144 Rotating light, left 693
  • C145 Rotating light, right 695
  • C148 Interior lighting, driver’s side, 2 x 21W 315/334
  • C149 Interior lighting, co-driver’s side, 2 x 21W 309/338
  • C150 Left-hand storage compartment lighting 353
  • C151 Interior lighting with central switch 326
  • C154 Rear number plate light, left (tractors) 237
  • C155 Rear number plate light, right (tractors) 249
  • C156 Width marker light, left, 1st (tractors)) 238
  • C157 Width marker light, right, 1st (tractors)) 250
  • C158 Width marker light, left, 2nd (tractors)) 239
  • C159 Width marker light, right, 2nd (tractors)) 252
  • C539 Accessories contact-start switch 14
  • C588 Heater fan switch, 4-speed 377
  • C622 Lighting switch 205/209
  • C677 Fuel heater switch 797
  • C695 Mirror adjusting switch, driver’s side 743/753
  • C696 Mirror adjusting switch, co-driver’s side 748/759
  • C697 Seat heating switch, driver’s side 387
  • C698 Seat heating switch, co-driver’s side 389
  • C716 Rotating light switch 696
  • C725 Work lamp switch 20
  • C726 Glow plug switch 33
  • C728 Front fog light switch 217
  • C731 Interior roof console lighting switch (bed control), co-driver’s side F249 XC 315/335
  • C732 Interior roof console lighting switch, co-driver’s side F249 XC 315/335
  • C733 Interior roof console lighting switch (bed control), driver’s side F249 XC 310/339
  • C734 Interior roof console lighting switch, driver’s side F249 XC 310/339
  • C735 Interior nightlight switch FG249 XC 318/345
  • C736 Roof hatch switch F249 XL/XH/XC 771/775
  • C737 ASR traction switch 427
  • C739 Lifting-gear switch 612
  • C740 ECAS switch, normal driving level 619/643
  • C741 ECAS switch, axle lifting 646
  • C742 Traction control switch 648
  • C743 Electric window switch, co-driver’s side (driver’s side door) 732
  • C744 Electric window switch, co-driver’s side (co-driver’s side door) 736
  • C745 Electric window switch, driver’s side (driver’s side door) 739
  • C746 Mirror heating switch 765
  • C747 Fuel filter/water separator heating element switch 794
  • C748 Cross-axle lock control switch 278
  • C749 Longitudinal controlled slip differential control switch 280
  • C750 PTO control switch 686
  • C751 PTO control switch 690
  • C760 Air-conditioning switch 372
  • C761 CWS switch more warnings 155
  • C763 Instrument lighting dimming potentiometer 120
  • C764 Headlamp height adjustment potentiometer 220
  • C765 Warning lights switch (with LED search lighting) 40
  • C774 Central door locking switch 679
  • C775 Switch for direction indicator lamps/main beam/dipped beam/horn 44/225/766
  • C776 Multi-function switch 91/488/561
  • C778 Cab heater switch 509/537
  • C799 Retarder switch 452/467
  • C802 Recirculation switch 383
  • C803 Central door locking switch 670
  • C804 Flexible speed limiter switch 559
  • C844 Cab heater switch 517
  • C863 Rear fog light switch 212
  • C882 Heater fan switch 527
  • D503 Electronic unit for lifting gear 603
  • D529 Electronic unit, ECAS remote control 616/639
  • D587 Electronic unit for ZF intarder 446
  • D591 Electronic unit for E-gas 3 492
  • D597 Electronic unit for ASL-V speed limiter 551
  • D600 Diode for rear fog light/dipped beam 212
  • D601 Diode for rear and front fog lights 215
  • D609 Diode for light switch 209
  • D610 Diode for main beam/dipped beam 225
  • D611 Diode for lifting-gear lowering valve damping 604
  • D612 Diode for lifting-gear lifting valve damping 609
  • D613 Diode for lifting-gear for pump relay damping 607
  • D622 Diode for lifting-gear lifting lock 611
  • D622 Diode for lifting-gear lowering lock 605
  • D668 Diode for generator safety (D+) 5
  • D708 Diode for interior lighting, prevent feedback to co-driver’s stepwell 332
  • D709 Diode for interior lighting, prevent feedback to switch, co-driver’s side 314/333
  • D710 Diode for interior lighting, prevent feedback to switch, driver’s side 309/338
  • D721 Diode for parking brake, prevent feedback 103
  • D722 Diode for brake lights, prevent feedback 288
  • D745 Diode for engine brake valves (DEB) 438
  • D758 Diode, prevent feedback to CWS 299
  • D759 Diode, prevent feedback to brake lights 294
  • D802 Electronic unit, ECAS-2 657
  • D809 Electronic unit, ASL-G speed limiter 478
  • D814 Electronic unit, ECS 579
  • D850 Electronic unit, ABS/ASR, D version 416
  • D851 Electronic unit, ECAS-2 (4x2) 628
  • D852 DIP-3 instrument panel 119
  • D853 Electronic unit, CWS-2 164
  • D855 Electronic unit, water separator 791
  • D862 Electronic unit, central door locking 672
  • D870 Electronic unit, Voith retarder 133-2 462
  • D871 Electronic unit, cab heater D3LC 505/514
  • D884 Electronic unit, CTE-3 64
  • D895 Electronic unit, 24/12 V converter 703
  • D901 Electronic unit, Eberspächer Hydronic 10 cab heater 533
  • E000 Fuse, rear left width marker light 230
  • E001 Fuse, rear right width marker light 242
  • E004 Fuse, dipped beam, driver’s side 254
  • E005 Fuse, dipped beam warning light, co-driver’s side 256
  • E006 Fuse, main beam, driver’s side 258
  • E007 Fuse, main beam warning light, co-driver’s side 259
  • E008 Fuse, spotlights 261
  • E009 Fuse, front fog lights 263
  • E010 Fuse, rear fog lights 267
  • E013 Fuse, brake lights 287
  • E016 Fuse, reversing lights 272
  • E019 Fuse, operation of glow plug/CTE/direction indicator lamps/engine brake 33
  • E023 Fuse, switch for cold start/tachograph/cab heater program clock 22
  • E025 Fuse, windscreen wiper motor/headlamp washer 90
  • E026 Fuse, cigar lighter 360
  • E027 Fuse, 24V/12 V converter 17
  • E028 Fuse, interior lighting 301/329
  • E029 Fuse, retarders/engine brake 440
  • E030 Fuse, horn 766
  • E031 Fuse, heater fan ITC unit 368/523
  • E033 Fuse, electric window motor, co-driver’s side 724
  • E034 Fuse, electric window motor, driver’s side 728
  • E035 Fuse, instruments and warning lights 101
  • E037 Fuse, ignition switch 14
  • E040 Fuse, ABS 417
  • E041 Fuse, ABS 406
  • E042 Fuse, ABS 407
  • E043 Fuse, trailer ABS 401
  • E044 Fuse, mirror heating 732
  • E048 Fuse, trailer power supply 395
  • E051 Fuse, ECAS-1 623/653
  • E052 Fuse, ECAS remote control work lamp 19
  • E053 Fuse, ECAS diagnostic connector (16-pin) 176
  • E062 Fuse, lifting gear and ECAS 601/617
  • E084 Fuse, lighting 201
  • E091 Fuse, air dryer/fuel contamination separator heating element 385
  • E108 Fuse, CTE-2/CTE-3 46
  • E112 Fuse, glow indicator light 31/599
  • E114 Fuse, Eberspächer cab heater 502/511/524
  • E117 Fuse, search light 228
  • E118 Fuse, UPEC power supply relay 572
  • E142 Fuse, accessories before ignition 695
  • E143 Fuse, E-gas tachograph 27
  • E157 Fuse, automatic lubrication 470
  • E164 Fuse, fuel heating before ignition 799
  • E168 Fuse, accessories/microwave 392
  • E710 Fuse, operation of fuel filter/water separator 792
  • E171 Fuse, fuel filter/water separator 788
  • E172 Fuse, trailer ABS, 10 A 402
  • E184 Fuse, UPEC 570
  • E194 Fuse, UPEC superstructure 569
  • E197 Fuse, E-gas 486
  • E501 Reversing light control switch 272
  • E507 Proximity switch for axle load protection lifting gear (10-ton) 601
  • E508 Air-conditioning compressor temperature switch 371
  • E509 Air-conditioning operating switch, high/low pressure 370
  • E511 Brake light control switch 288
  • E514 Control switch for stepwell/interior lighting, door switch, driver’s side 306/329
  • E515 Control switch for stepwell/interior lighting, door switch, co-driver’s side 312/330
  • E524 Lifting gear control switch, oil pressure limit switch 609
  • E525 Control switch for central upper storage compartment lighting 302/354
  • E526 Control switch for central lower storage compartment lighting 303
  • E527 Control switch for right-hand storage compartment lighting 305
  • E528 Control switch for left-hand tool compartment lighting 322/355
  • E529 Control switch for right-hand tool compartment lighting 323/356
  • E550 Control switch for glow plug temperature 585
  • E560 Control switch for left-hand storage compartment lighting 352
  • E561 Gearbox gate protection control switch 47
  • E564 Engine brake control switch 60/595
  • E566 Control switch for Eberspächer cab heater (D1LC) thermostat 507
  • E570 Control switch for coupling/PTO N/10 685
  • E571 Control switch for Thermo 90 cab heater 537
  • E575 Clutch proximity switch 483/567
  • E579 Proximity switch for Eberspächer cab heater/fan thermostat 540
  • E580 Proximity switch for Eberspächer cab heater/fan timer 543
  • E581 Cab heater control switch 517
  • F000 Parking brake control switch 102
  • F006 Control switch, differential lock, 1st differential 144
  • F007 Control switch, differential lock, 3rd differential 148
  • F011 Control switch for engine oil pressure 161
  • F033 Splitter signalling control switch 128
  • F038 Control switch, differential lock, 2nd differential 147
  • F047 Control switch for steering system (1st circuit) 158
  • F048 Control switch for steering system (2nd circuit) 159
  • F050 Control switch for differential lock pressure (1st and 2nd differential) 146
  • F087 Control switch for gearbox PTO 150
  • F088 Control switch for gearbox PTO 152
  • F501 Speed sensor 107
  • F509 Cab temperature sensor of cab heater 516/541
  • F512 Sensor for ABS blocking signal, front left 405
  • F513 Sensor for ABS blocking signal, front right 406
  • F514 Sensor for ABS blocking signal, driven axle, left 407
  • F515 Sensor for ABS blocking signal, driven axle, right 409
  • F531 Sensor for E-gas accelerator pedal 494
  • F533 Speed sensor (4-pin), 1st 23
  • F535 Engine coolant temperature sensor 115
  • F544 Coolant temperature sensor, secondary retarder 450/466
  • F552 Crankshaft position sensor 571
  • F555 Boost pressure sensor 576
  • F558 Camshaft position sensor 570
  • F561 Inlet air temperature sensor 573
  • F565 Fuel temperature sensor 574
  • F566 Engine coolant temperature sensor 575
  • F571 Sensor, accelerator pedal, ECS 578/580
  • F585 Engine coolant level sensor 162
  • F608 Fuel level sensor 116
  • F612 ECAS height sensor, left, rear axle 622/651
  • F613 ECAS height sensor, right, rear axle 623/652
  • F614 ECAS height sensor, front axle 625/653
  • F615 Pressure sensor, ECAS, driven axle, left/right 655
  • F616 Cab locking sensor 297
  • F620 Sensor for Voith retarder 133-2 oil temperature 464
  • G000 Relay, rear light/width marker light 208/226
  • G001 Relay, dipped beam 224/254
  • G002 Relay, main beam 225/258
  • G003 Relay, spotlights 227/261
  • G004 Relay, front fog light 216/263
  • G005 Relay, rear fog light 211/267
  • G014 Relay, glow plug 31/74/584/597
  • G015 Relay, ignition 6/14
  • G028 Relay, electric window, co-driver’s side 723/731
  • G029 Relay, electric window, co-driver’s side 725/732
  • G030 Relay, electric window, driver’s side 727/738
  • G031 Relay, electric window, driver’s side 729/739
  • G036 Relay, brake light, 1st 287/289
  • G052 Relay, lifting-gear motor 606/613
  • G066 Relay, lifting-gear takeover 606/608
  • G126 Relay, UPEC power supply 571/573
  • G170 Relay, heater fan of cab heater 524/536
  • G178 Relay, accessories 16/17
  • G201 Relay, EFPH fuel heating 796/799
  • G231 Relay, radio lighting (12V) 704/706/711/713
  • G234 Relay, fuel filter/water separator control 788/793
  • G236 Micro relay, windscreen wiper (speed 1 or 2) 81/83
  • G237 Micro relay, windscreen wiper (automatic zero position) 82/85
  • G238 Micro relay, headlamp washer 79/92
  • G239 Relay, disengage third brake 419/429
  • G240 Micro relay, PTO/speed control 101/152
  • G243 Micro relay, engine brake (DEB) 432/434/437/587
  • G247 Relay, heater fan of cab heater 523/529
  • G257 Micro relay, recirculation valve 380/381
  • G258 Micro relay, recirculation valve 380/383
  • G259 Relay, N10-PTO control 684/686
  • G267 Micro relay, air-conditioning 368/371
  • G279 Micro relay, air-conditioning 369/375
  • G284 Micro relay, Voith retarder 133-2 455/456
  • G297 Relay, cab air suspension 295/298
  • G300 Micro relay, Thermo 90 cab heater 521/522
  • G301 Micro relay, lighting D+ 5/202
  • G302 Micro relay, Swedish lighting 202/206
  • G303 Relay, starter motor lock 4/11
  • G321 Relay, UPEC superstructure connector 564/565
  • G328 Relay, UPEC engine stop 564/596
  • G392 Micro relay, rear fog light takeover 211/213
  • G420 Relay, gearbox gate protection takeover 37/78
  • G516 Central cab earth, co-driver’s side 192
  • G718 Connection parking brake/PTO 103
  • G721 Connection multi-function switch 489
  • G723 Connection central door locking 680
  • G725 Connection D3LC cab heater 505/514
Назад к содержимому
