Блок координатор COO6 SCANIA

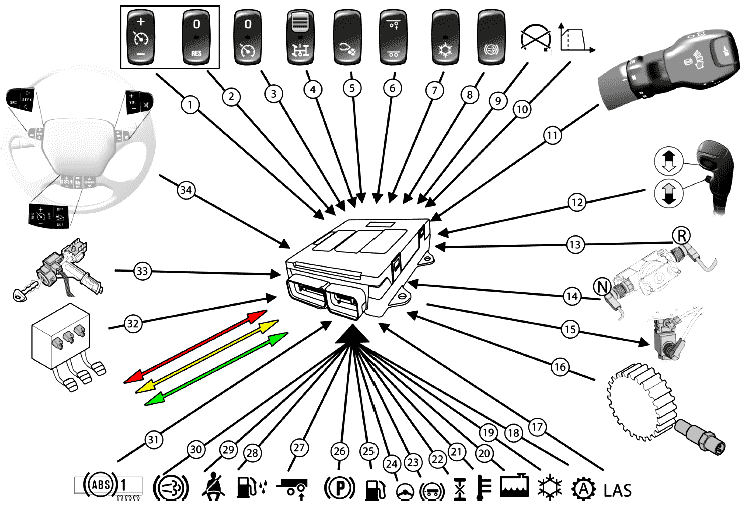

Входы / Выходы

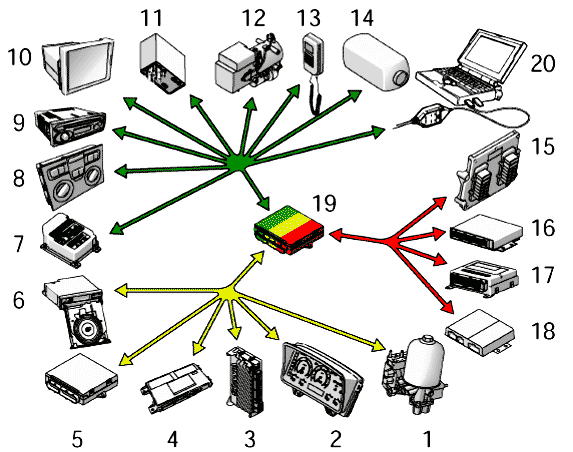

Передача сообщений и информации между шинами (Gateway)


COO 6, выпускавшийся до февраля 2006 г


Координатор, выпускаемый с февраля 2006


Различное использование выводов в зависимости от конфигурации

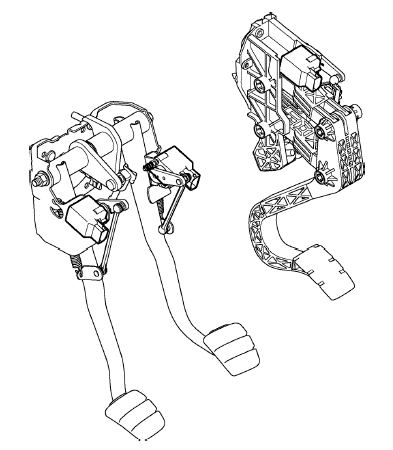

Бесконтактные датчики

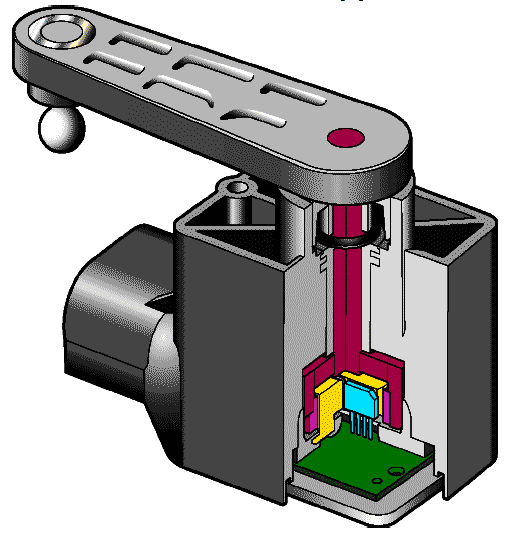

Бесконтактный датчик

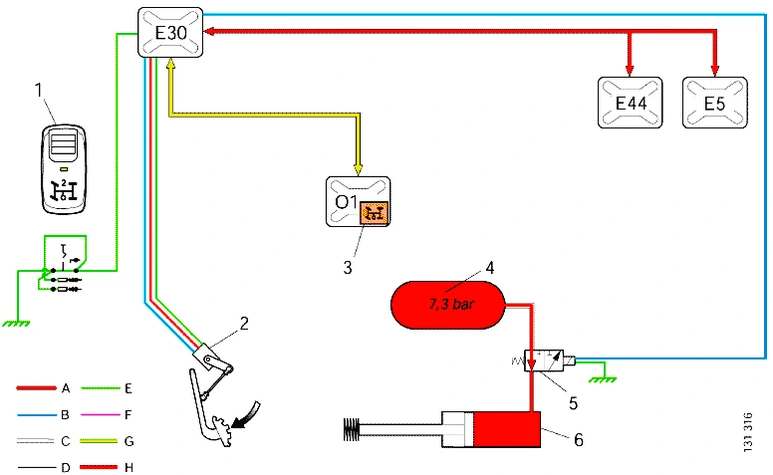

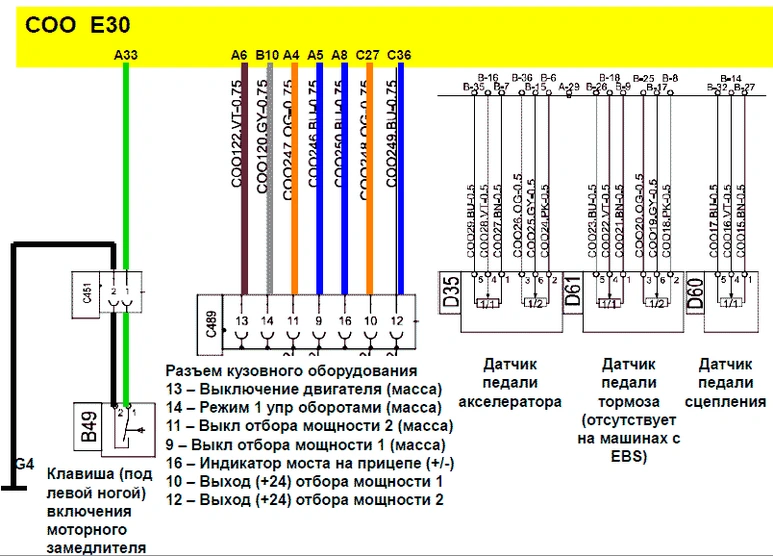

Управление отбором мощности

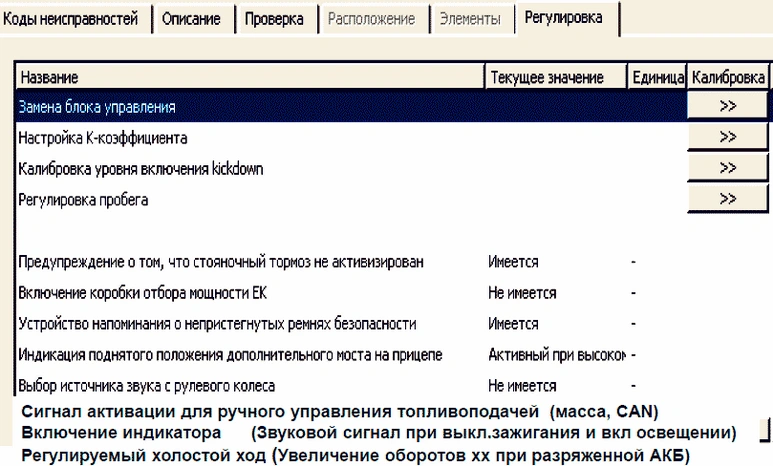

Настройки СОО

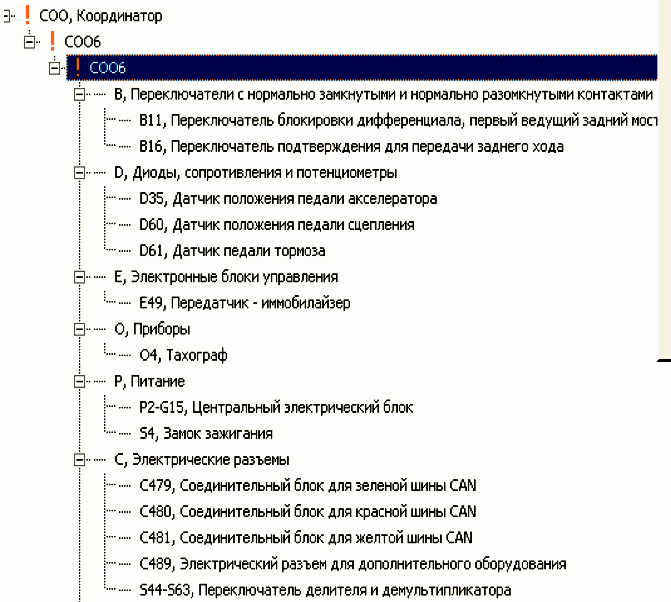

Проверки СОО

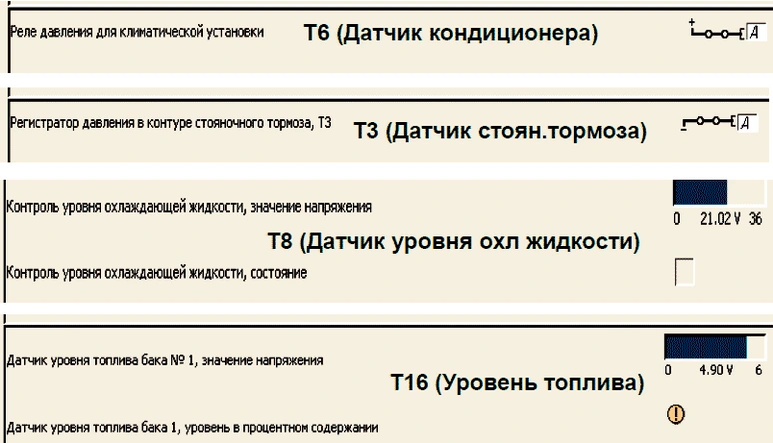

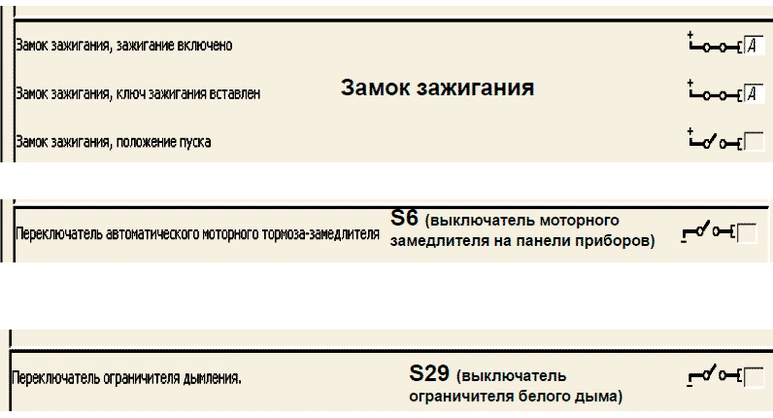

Проверка сигналов на входах (1)


Проверка сигналов на входах (2)

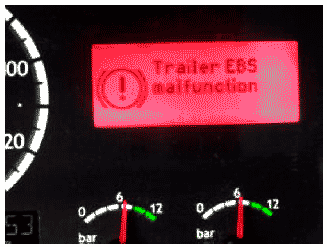

TMI10-060717 Предупреждение о неисправности EBS прицепа
• Европейские правила требуют, чтобы при использовании прицепа с тормозной системой EBS, при включении зажигания проводилась проверка контрольной лампы неисправности электронной
тормозной системы прицепа.
• Это касается также прицепов, оборудованных современными системами ABS, связанных по шине CAN Trailer с тормозной системой тягача.
Если электронная тормозная система прицепа исправна, сообщение должно погаснуть через несколько секунд или по достижении скорости 10 км/ч.

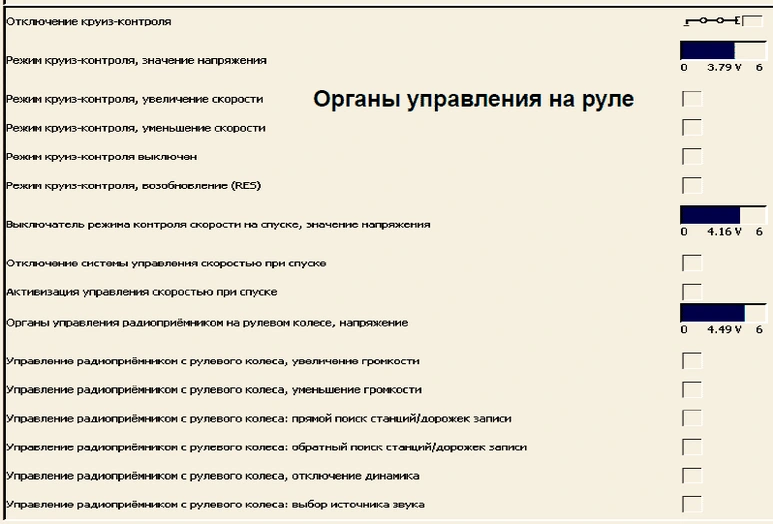

Проверка сигналов на входах (3)

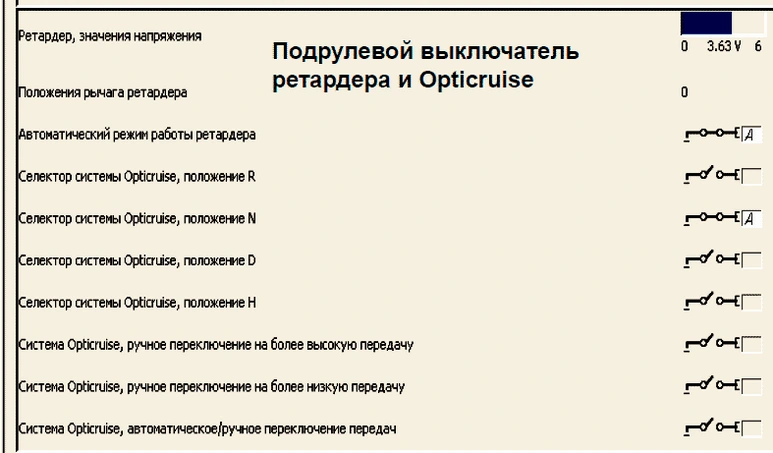

Проверка сигналов на входах (4)

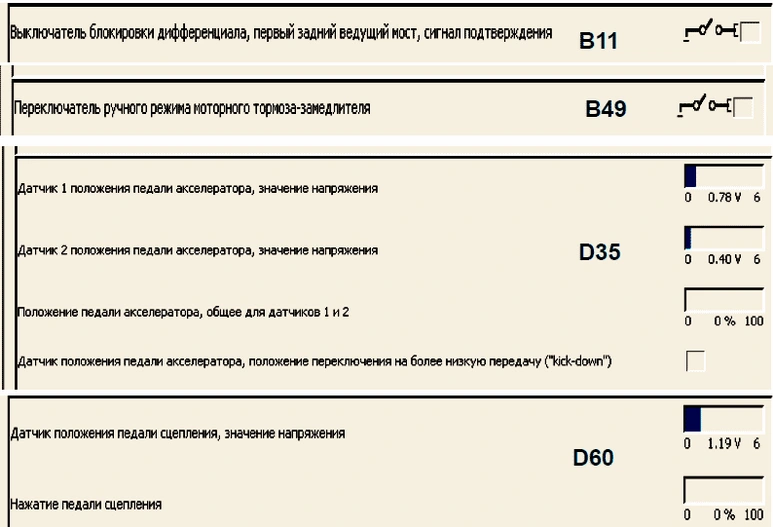

Проверка сигналов на входах (5)


Проверка сигналов на входах (6)

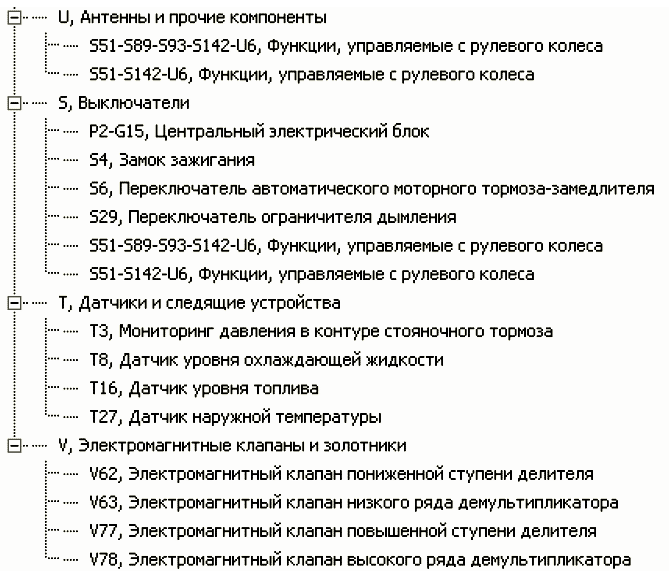

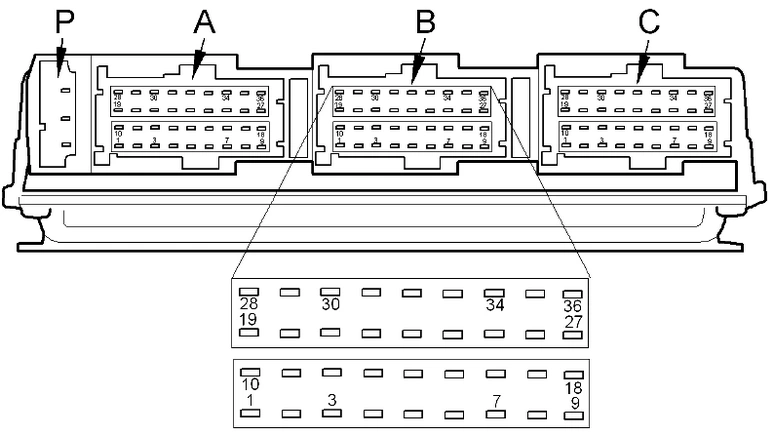

Выводы СОО 6-7
Старая (новая)СООб - СОО7 нумерация

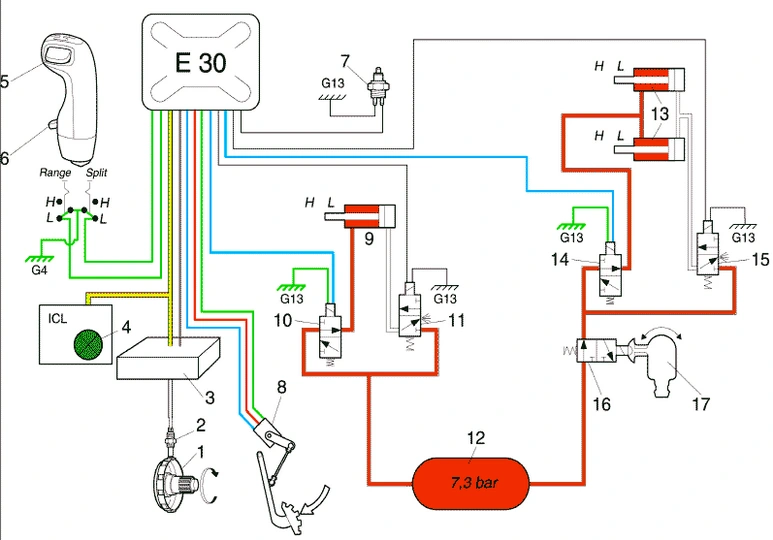

Ручная КПП


Старая (новая) нумерация


Электромагнитные клапаны

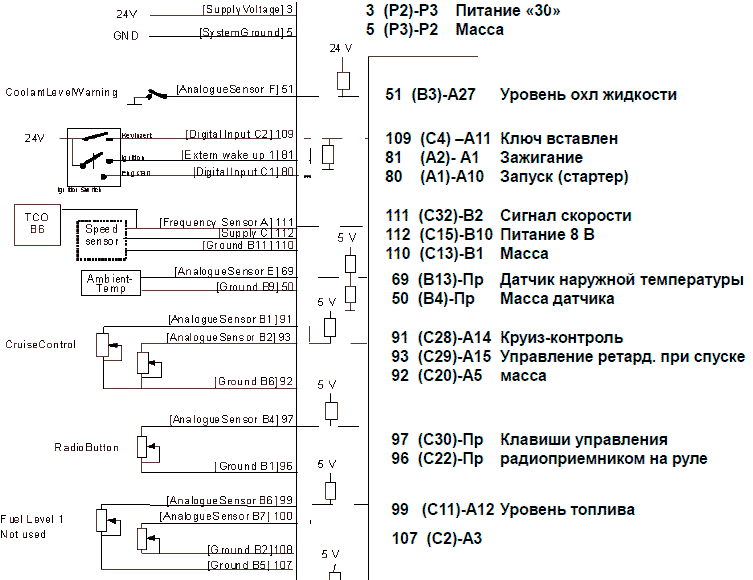

Питание на схеме координатора

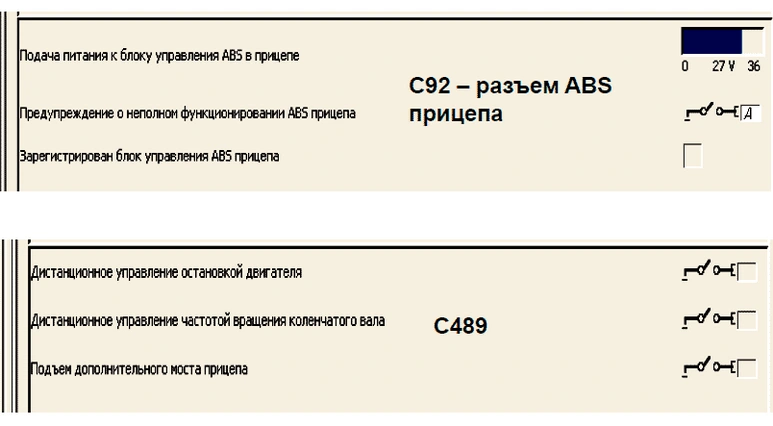

Для подтверждения исправности ABS прицепа при включении зажигания на С92-5 должен приходить импульс заземления

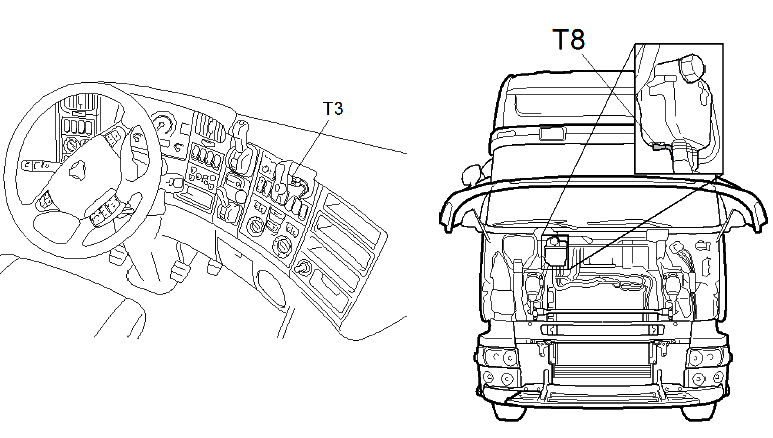

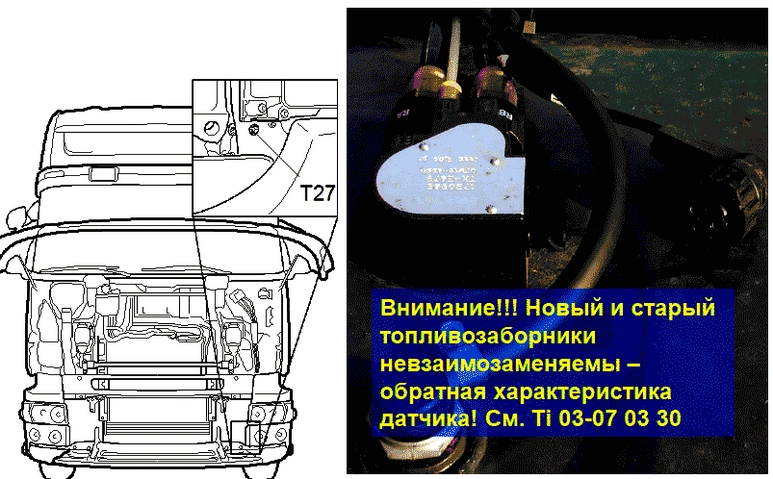

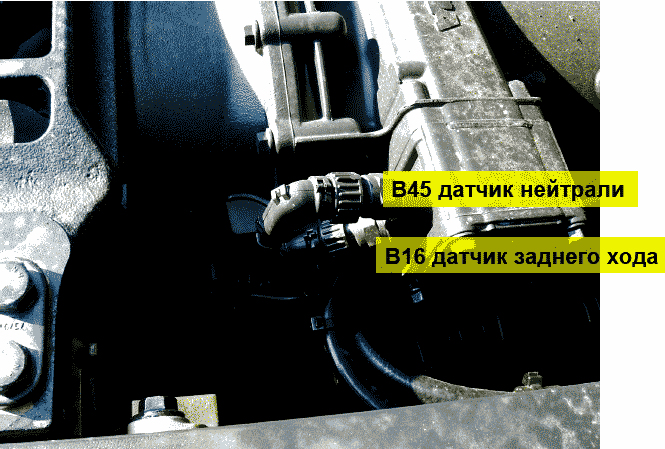

Расположение датчиков

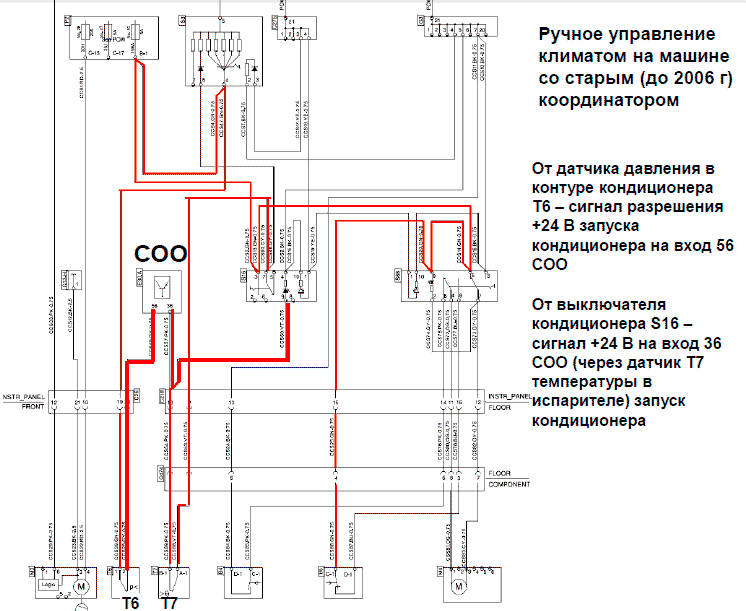

Фрагмент схемы МСС (ручного управления климатом)






COO A-36






Расположение датчиков

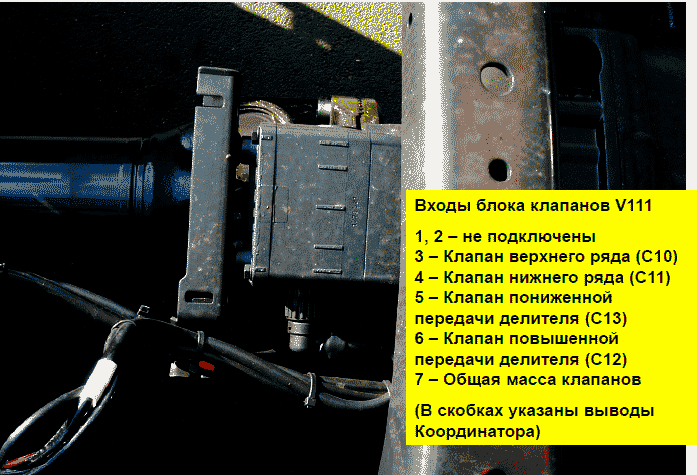

Блок клапанов управления КПП V111

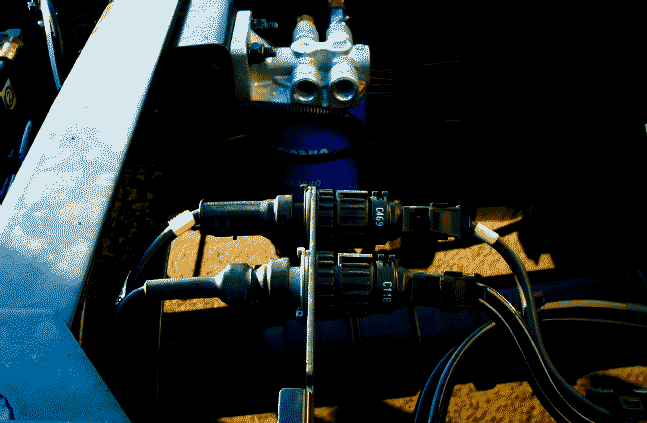

Разъемы С118 и С 469 вместо С 96 и С122


В COO6
• Содержатся файлы SOPS
• Постоянная проверка
• Пользовательские функции

Другие факты
- Определение наличия ABS прицепа
- Не подключены входы управления специальными функциями (C107, C271)
- Контроль за сцеплением
- Два сигнала «wake up» -15 и LAS
- Сигнал скорости от тахографа поступает по шине и по отдельному проводу (111)
