Автономный отопитель Eberspacher D 5 L C





Электро монтажная схема отопителя

Перечень деталей
  • 1.1 Мотор горелки
  • 1.2 Свеча накаливания
  • 1.5 Датчик перегрева
  • 1.7 Печатная плата с регулятором датчика температуры, регулятором числа оборотов и штеккерным
  • распределителем
  • 1.12 Индикатор пламени
  • 1.13 Датчик температуры
  • 2.1 Блок управления
  • 2.2 Дозировочный насос
  • 2.5.1 Регулятор тока
  • 2.7 Главный предохранитель ( 25 А)
  • 3.1.12 Считывание кодов неисправностей
  • (для сервисных станций)
  • 5.1 Аккумуляторная батарея
  • е) При подключении датчика температуры следует снять имеющуюся колодку для насадочных гильз и насадить колодку для насадочных гильз датчика температуры
  • g) Точка подсоединения органов управления к отопителю Колодки для штеккеров и насадочных гильзизображены со стороны входа проводов

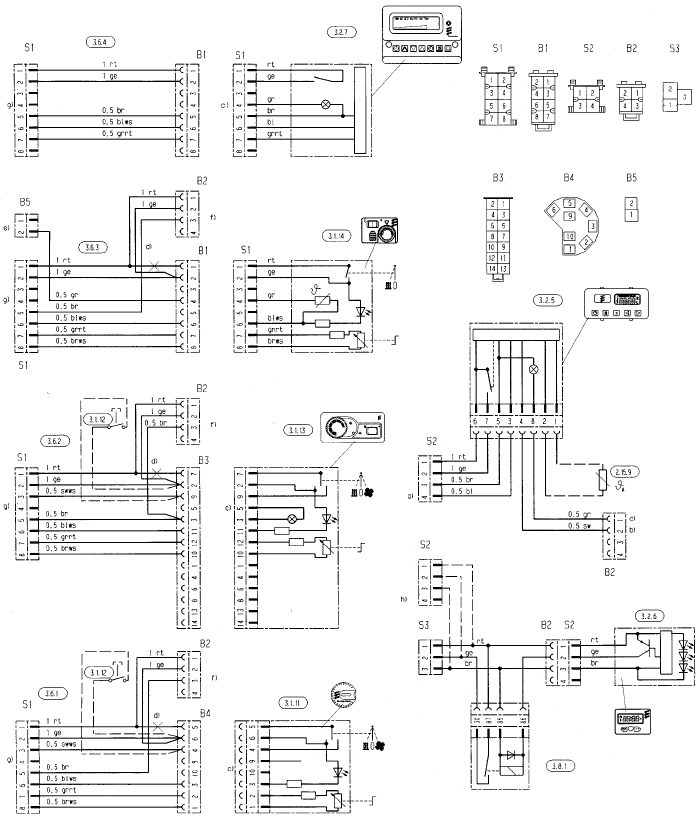

Перечень деталей
  • 2.15.9 Датчик наружной температуры
  • 3.1.11 Устройство управления
  • 3.1.12 Считывание кодов неисправностей (для сервисных станций)
  • 3.1.13 Устройство управления
  • 3.1.14 Устройство управления
  • 3.2.5 Таймер отопителя
  • 3.2.6 Таймер отопителя
  • 3.2.7 Таймер отопителя
  • 3.6.1 Жгут проводов к 3.1. 11
  • 3.6.2 Жгут проводов к 3.1.13
  • 3.6.3 Жгут проводов к 3.1.14
  • 3.6.4 Жгут проводов к 3.2.7
  • 3.8.1 Реле с таймером
  • а) Тест (для мастерских), цифровой таймер
  • b) К клемме 15
  • с) Освещение клемма 58
  • d) При подключении таймера здесь разьединить провод
  • f) Возможность подключения от 3.2.5, или 3.2.6 или 3.2.7
  • g) Подключение органов управления к отопителю
  • h) S 3 удалить и S 2 смонтировать
