Автономный отопитель Eberspächer AIRTRONIC D4, D4 Plus



Спецификация монтажных схем Airtronic / Airtronic M и Airtronic / Airtronic M – режим эксплуатации ADR
1.1 Двигатель сгорания
1.2 Штифтовой электрод накаливания
1.5 Датчик горения и перегрева
2.1 Блок управления
2.2 Дозирующий насос
2.7 Главный предохранитель 24 В = 10 A
2.7.1 Предохранитель срабатывания 5 A
5.1 Аккумулятор
5.2.1 Рабочий выключатель аккумулятора d) (управление работой, напр., через замок зажигания)
5.2.2 Разъединитель аккумулятора d) (функция АВАР-ВЫКЛ согласно ADR)
5.3 Вспомогательный привод HA+
5.3.1 Выключатель вспомогательного привода
5.5 Генератор D+
a) Подключение элемента управления и внешнего датчика в соответствии с монтажной схемой „Элементы управления“
• rt Плюсовой потенциал – клемма 30
• ge Сигнал включения – S+
• gr Температура – фактическое значение
• wsrt Выключение противоугонной системы (ADR – ответный сигнал для часового реле)
• br Минусовой потенциал – клемма 31
• blws Диагностика
• grrt Температура – заданное значение
• brws Датчик, опорный сигнал
b) Опция
• Настройка системы вентиляции автомобиля и / или
• отдельный вентилятор подачи свежего воздуха
c) Проводной монтаж при эксплуатации согласно ADR (транспортировка опасных грузов, напр., топливный автопоезд)
d) При использовании только одного включателя для поз. 5.2.1 и 5.2.2 необходимо, чтобы при активации функции „Размыкание разъединителя аккумулятора“ (функция Авар-ВЫКЛ согласно ADR и т.п.) выключатель всегда немедленно (вне зависимости от состояния отопительного прибора)
размыкался и все электрические цепи отопительного прибора обесточивались.

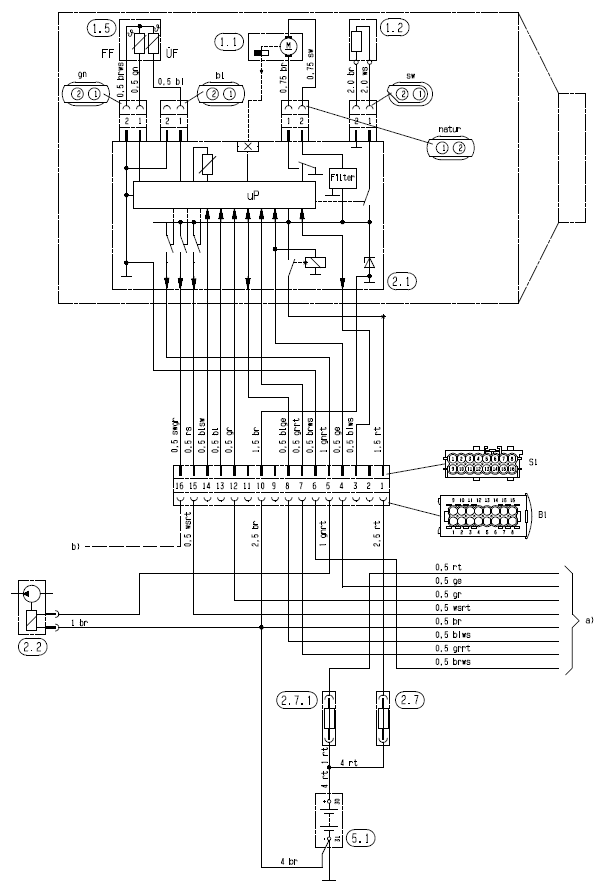

Монтажная схема Airtronic / Airtronic M


Монтажная схема Airtronic / Airtronic M – ADR


Спецификация монтажных планов EasyStart R+ / R / T и EasyStart T – режим эксплуатации ADR
2.15.1 Датчик – температура в салоне, индикация (для EasyStart R+ входит в комплект поставки
для EasyStart R и EasyStart T - опция)
2.15.9 Датчик – наружная температура, индикация
3.1.7 Кнопка „ВКЛ / ВЫКЛ“
3.1.16 Кнопочный выключатель радиоуправления
3.1.17 Устройство управления „Минирегулятор“
3.2.15 Часовое реле EasyStart T
3.3.9 Радиоуправление EasyStart R (стационарный элемент)
3.3.10 Радиоуправление EasyStart R+ (стационарный элемент)
3.6.1 Переходный кабель
3.8.3 Антенна
a) Подключение элементов управления к отопительному прибору
c) Клемма 58 (освещение)
e) Подключение часового реле EasyStart T
g) Вынесенная кнопка „ВКЛ / ВЫКЛ“ (опция)
x) Перемычка ADR
y) Подсоединить и изолировать кабели

Цветовые обозначения проводов на монтажных схемах
  • sw = черный
  • ws = белый
  • rt = красный
  • ge = желтый
  • gn = зеленый
  • vi = фиолетовый
  • br = коричневый
  • gr = серый
  • bl = синий
  • li = лиловы

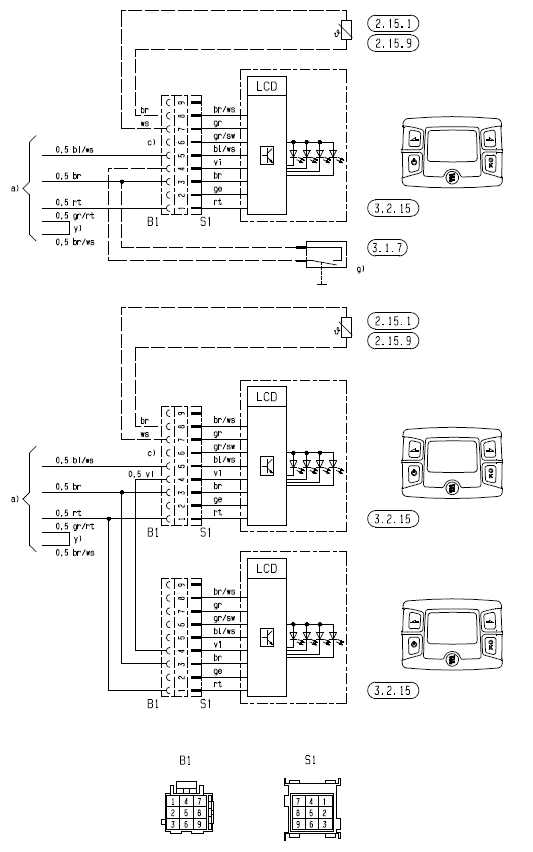

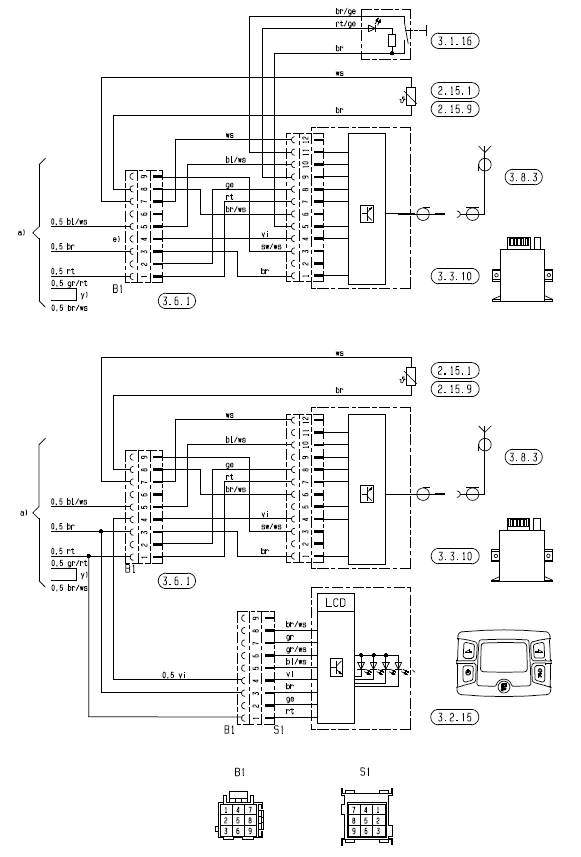

Монтажная схема EasyStart R+ и EasyStart R+ в комбинации с EasyStart T

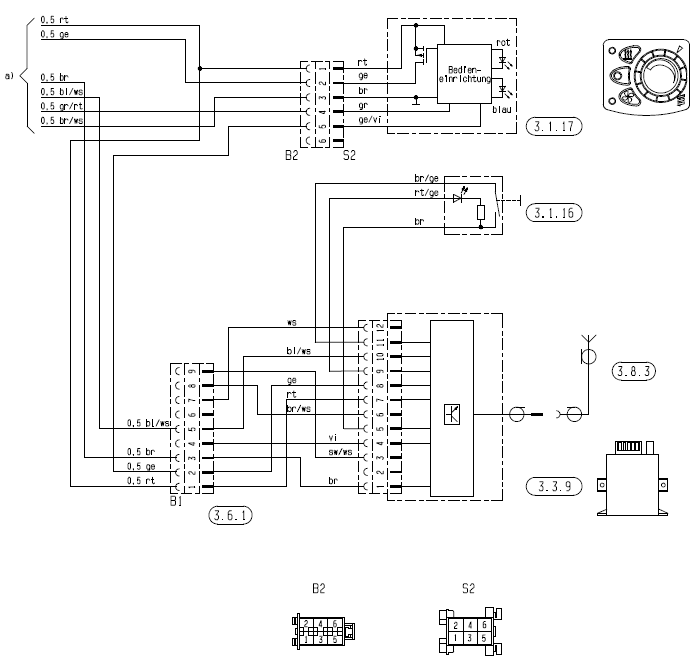

Монтажный план – EasyStart R в комбинации с минирегулятором

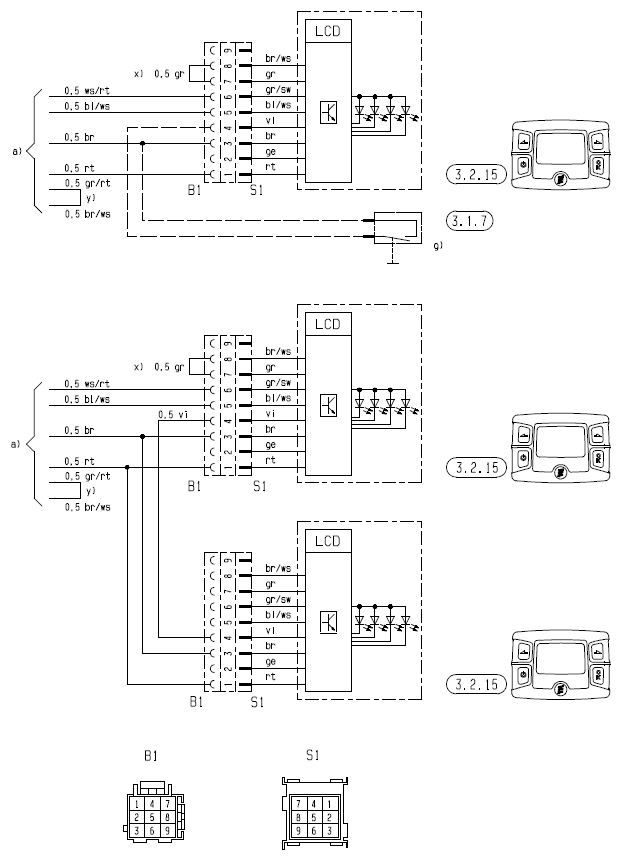

Монтажный план – EasyStart R в комбинации с EasyStart T


Монтажный план – EasyStart T и EasyStart Т в комбинации с EasyStart T


Монтажный план – режим эксплуатации ADR EasyStart T и EasyStart T в комбинации с EasyStart T


Спецификация деталей монтажных схем элементов управления и элементы управления – режим эксплуатации ADR
2.15.9 Датчик – наружная температура, индикация
2.15.10 Датчик регулирующей температуры, внешний (салон)
3.1.9 Переключатель „Обогрев / Вентиляция“
3.1.17 Минирегулятор Airtronic
3.2.8 Модульное реле (ADR – потенциометр)
3.2.14 Подсветка часового реле, мини – только 12 В
a) Подключение элементов управления к отопительному прибору
• rt Плюсовой потенциал – клемма 30
• ge Сигнал включения – S+
• gr Температура – фактическое значение
• wsrt Выключение противоугонной системы (ADR – ответный сигнал для часового реле)
• br Минусовой потенциал – клемма 31
• blws Диагностика
• grrt Температура – заданное значение
• brws Соединение с массой для внешнего температурного датчика и заданного значения температуры
c) Освещение, клемма 58
e) Разъем для подключения внешнего температурного датчика
g) Разъем для подключения внешней кнопки включения отопительного прибора
h) Разъем для подключения блока радиоуправления TP4i
j) Разъем для подключения температурного датчика (наружная температура)
l) Разъем для подключения переключателя „Обогрев / Вентиляция“ (опция):
Задействуйте переключатель "Обогрев / Вентиляция", затем включите отопительный прибор.
z) Освещение, клемма 58

Штекеры и корпуса розеточных частей соединителей показаны со стороны входа проводки.
Задействуйте переключатель "Обогрев / Вентиляция", затем включите отопительный прибор.

Цветовые обозначения проводов на монтажных схемах
  • sw = черный
  • ws = белый
  • rt = красный
  • ge = желтый
  • gn = зеленый
  • vi = фиолетовый
  • br = коричневый
  • gr = серый
  • bl = синий
  • li = лиловый

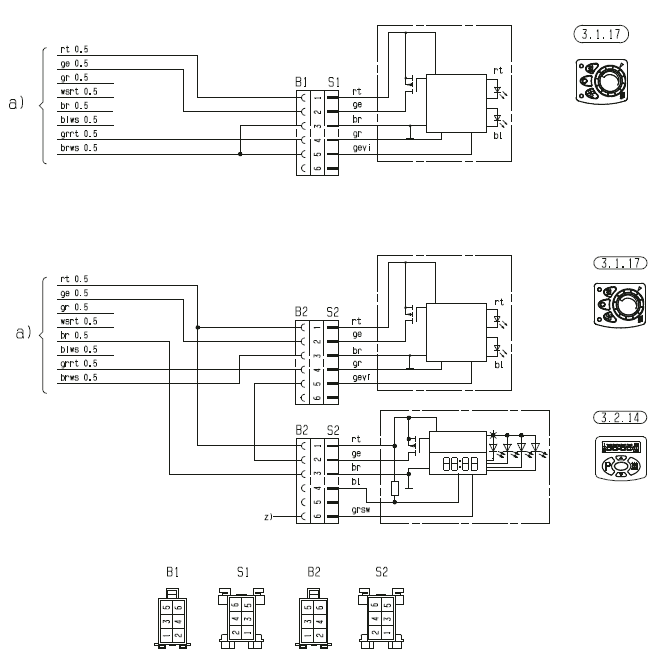

Монтажная схема элементов управления

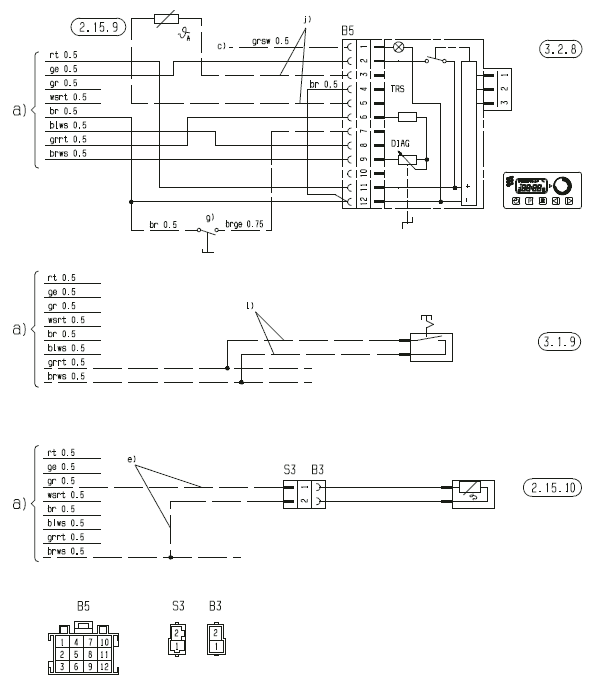

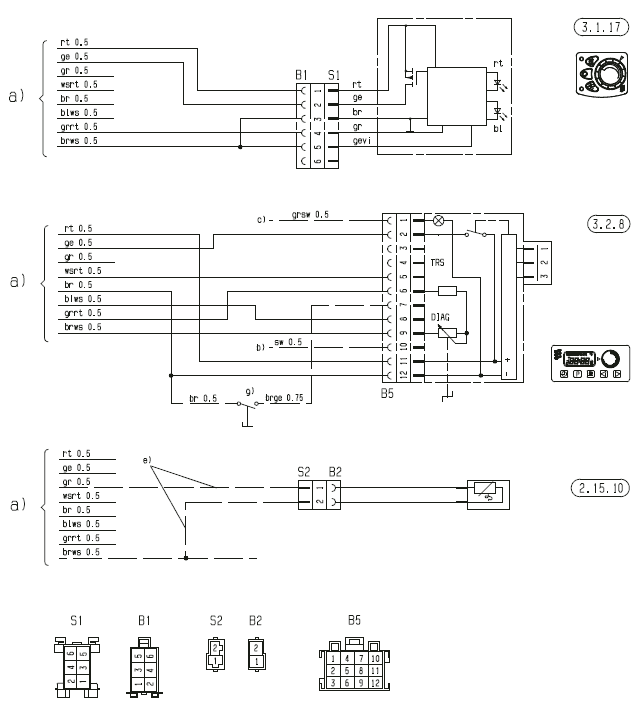

Монтажная схема элементов управления – режим эксплуатации ADR


При возможных неисправностях проверьте следующие пункты
• Отопительный прибор после включения не запускается:
– Выключить и включить отопительный прибор.
• Если отопительный прибор все равно не включается, проверить:
– Есть ли топливо в топливном баке?
– Исправны ли предохранители?
– Исправна ли проводка, соединения, места разъемов?
– Нет ли помех в каналах подачи горячего воздуха, подачи воздуха в камеру сгорания или отвода выхлопных газов?

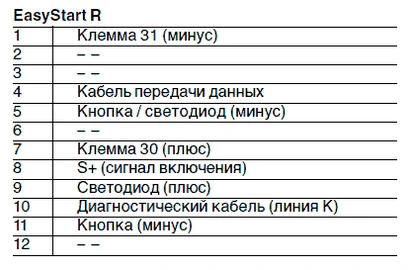

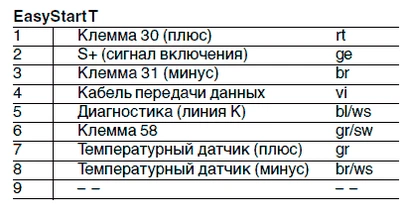

Раскладка контактов в штекере стационарной части
