Тренинг персонала RENAULT TRUCKS (DIAGNOSTIC DXI)
програмирование электронных блоков



СОДЕРЖАНИЕ
1. ПРОГРАММИРОВАНИЕ ЭЛЕКТРОННЫХ БЛОКОВ (ЭБУ)
2. "КАМПАНИИ"
3. ПРОМЕЖУТОЧНОЕ ХРАНЕНИЕ
4. ПРОГРАММИРОВАНИЕ ПАРАМЕТРОВ
- ОПИСАНИЕ
- ВЫПОЛНЕНИЕ ОПЕРАЦИИ
- ИНФОРМАЦИЯ О ПАРАМЕТРАХ
- ПАРАМЕТРЫ БЛОКА EMS
- ПАРАМЕТРЫ БЛОКА EBS
- ПАРАМЕТРЫ БЛОКА IC04
- ПАРАМЕТРЫ БЛОКА VECU
- ПАРАМЕТРЫ БЛОКА ECS
- ПАРАМЕТРЫ БЛОКА APM

ПРОГРАММИРОВАНИЕ ЭЛЕКТРОННЫХ БЛОКОВ (ЭБУ)
ОПИСАНИЕ
Программирование электронного блока ЭБУ — операция, при помощи которой все программное обеспечение этого электронного блока заменяется на программы, предоставляемые центральной системой.
В каждом электронном блока есть три главные программы (главный программный пакет, н абор данных 1 и набор данных 2), но по принципиальным соображениям все зарегистрированные в блоке данные при программировании заменяются, в том числе — параметры и заводской номер автомобиля.
Программное обеспечение электронных блоков электронной «архитектуры» V-MAC IV хранится только в центральной системе. Таким образом, операция программирования блока может выполняться только в том случае, когда программирующий находится вблизи от сетевого соединения или точки беспроводного доступа в мастерской.
Все электронные блоки, соединяемые с шиной J1587, соотносятся с этой процедурой. Существует способ разнести во времени операцию дистанционной загрузки программного обеспечения из центральной системы и операцию программирования этого ПО в автомобиле, об этом сказано отдел/ но в разделе «Промежуточное хранение». Такой способ позволяет сначала получить программные пакеты от (центральных систем), а затем зарегистировать временно в компьютере Diag NG3, а уже после этого отправиться к тому месту, где находится автомобиль, чтобы загрузить эти программы в соответствующие электронные блоки.


ВЫПОЛНЕНИЕ ОПЕРАЦИИ

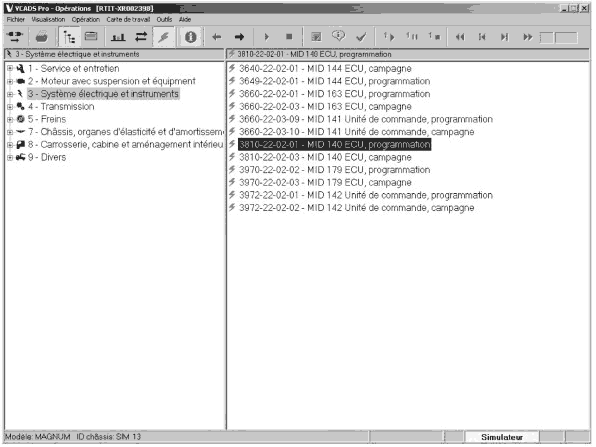

Процесс программирования запускается при помощи кнопки «play» («воспроизведение»), причем предыдущий блок ЭБУ должен еще быть подключен к системам автомобиля.
Программа при этом попытается восстановить значения параметров, записанные в памяти прежнего блока и ненаходящиеся в центральной системе, т.е. индивидуальные параметры клиента.

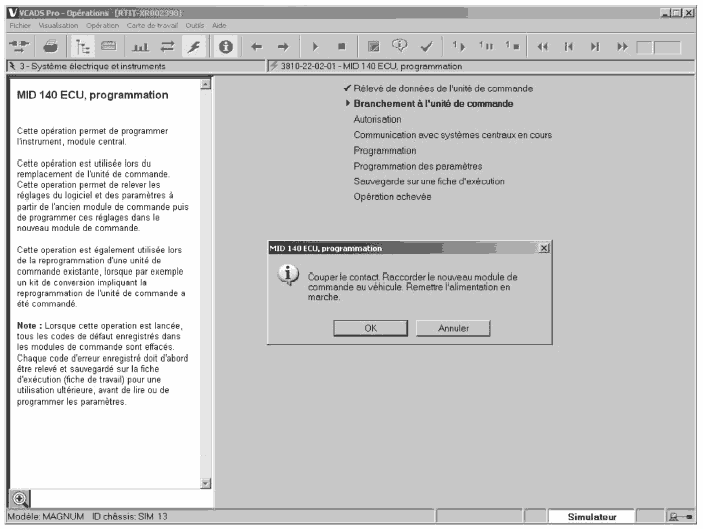

Подключение нового ЭБУ вместо старого выполняется только после того, как появится вышеуказанное сообщение (см. илл.).
Этот первый этап позволяет сохранить параметры клиента. Если этап не может быть выполнен (либо нельзя прочесть память блока, либо присоединили новый ЭБУ до начала операции), то параметры клиента будут установлены равными их значениям «по умолчанию», т.е. стандартным значениям, не учитывающим особенности или предпочтения пользователя.

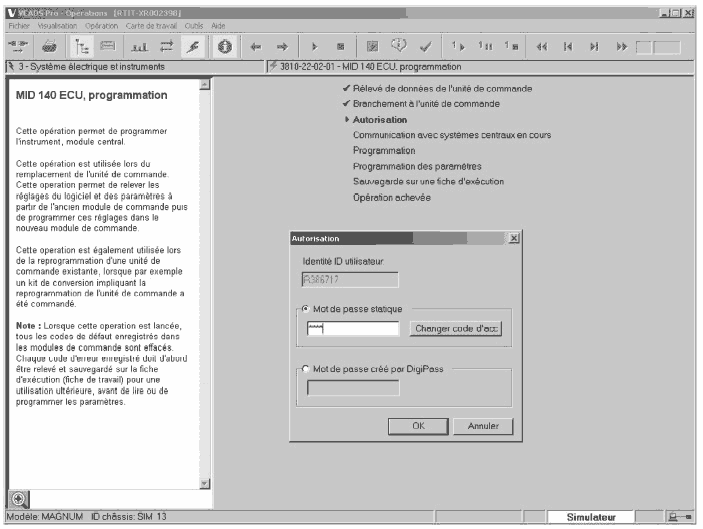

Процедура предусматривает, что теперь следует подключиться к центральной системе. Пользуйтесь для этой цели паролем «autorisation» («разрешение»).

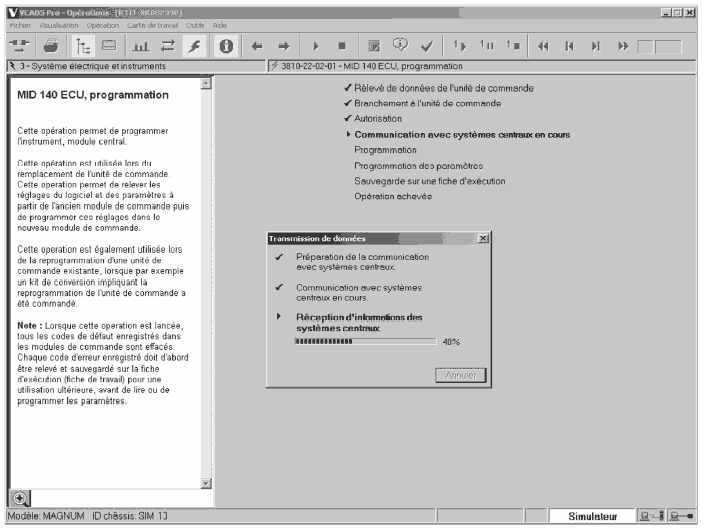

Дистанционная загрузка программного обепечения из центральной системы на жесткий диск диагностического компьютера DiagNG3.

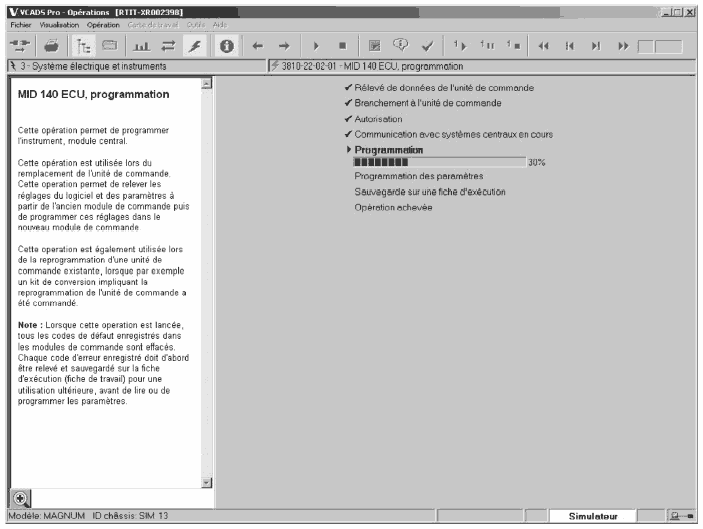

Программирование программного обеспечения и всех данных в ЭБУ автомобиля.

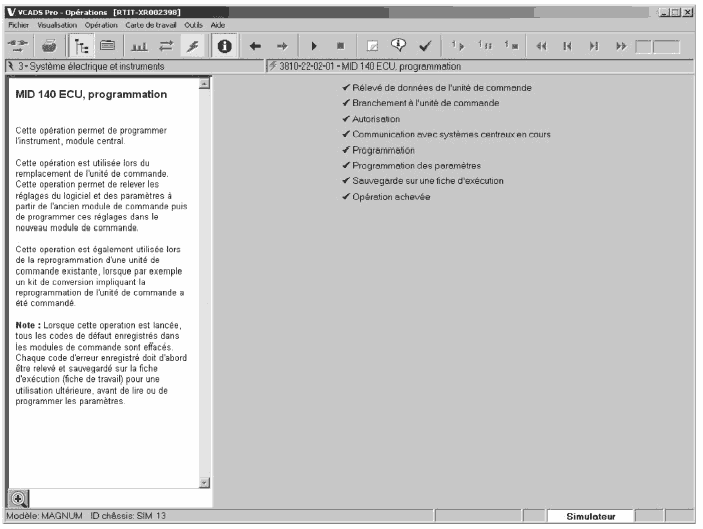

Программирование закончено.
Примечание:
Программирование блока может занимать от 20 до 40 минут в зависимости от размера загружаемых программ.
Все эти данные, связанные с операцией программирования (такие как дата, время, идентификатор пользователя, шифр программ), будут зарегистрированы в центральной системе, и их можно будет просмотреть через TECHLINE.

Продолжение смотрите в
в 64 обновлении
