Электросхемы EBS Mercedes Benz Atego

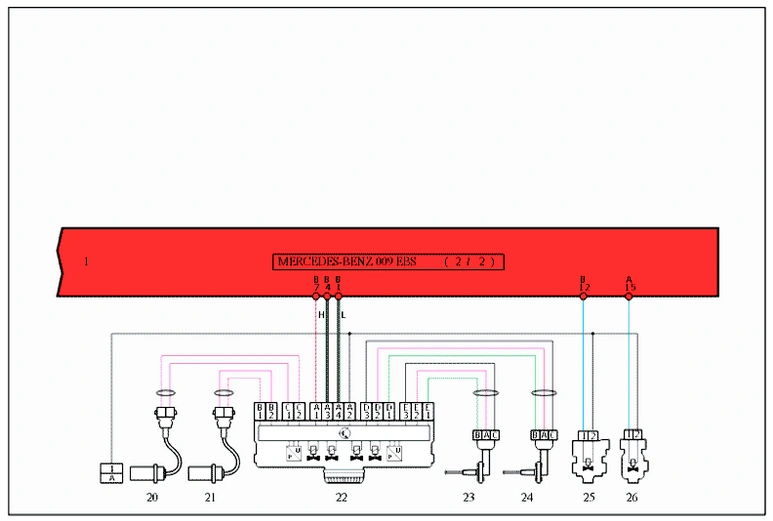

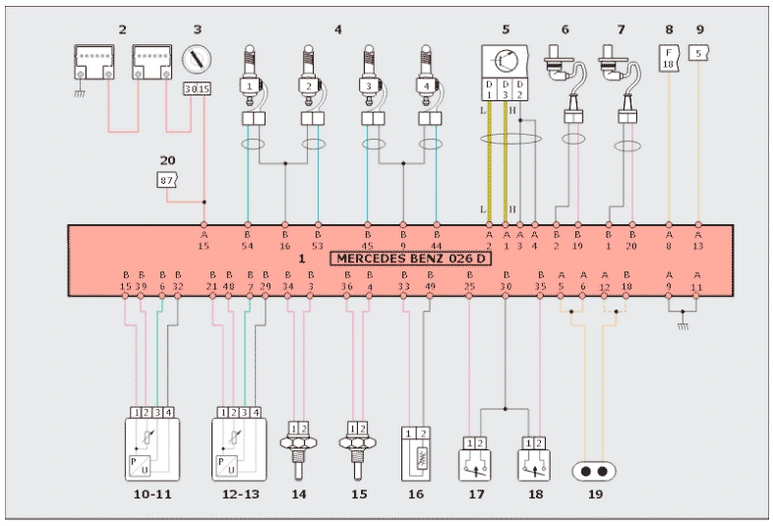

Грузовой автомобиль/OM 904/[--/00>]
Wabco/EBS/EPB/[>--/01]/2 оси



  • 001 Блок управления EBS
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Подсоединение к положительному зажиму габаритных фонарей
  • 005 Переключатель ASR
  • 006 Выключатель отключения ABS (только для вездеходов)
  • 007 Преобразователь торможения
  • 008 Разъем для системы ABS прицепа, 7-полюсный
  • 009 Шина BUS CAN
  • 010 Датчик скорости вращения переднего левого колеса
  • 011 Датчик скорости вращения переднего правого колеса
  • 012 Передний левый датчик износа тормозов
  • 013 Передний правый датчик износа тормозов
  • 014 Двухходовой распределительный клапан переднего моста
  • 015 Передний левый электроклапан ABS
  • 016 Передний правый электроклапан ABS
  • 017 Электропневматический клапан прицепа
  • 018 Датчик скорости вращения заднего левого колеса
  • 019 Датчик скорости вращения заднего правого колеса
  • 020 Модулятор ведущего моста
  • 021 Задний левый датчик износа тормозов
  • 022 Задний правый датчик износа тормозов
  • 023 Клапан избыточного давления
  • 024 Электромагнитный клапан ограничения давления в тормозе
  • F002 Предохранитель номиналом 10 A
FUSE Не определены амперы предохранителя
N.B. Соединения, показанные пунктирной линией, действительный только при присутствии соответствующего прибора

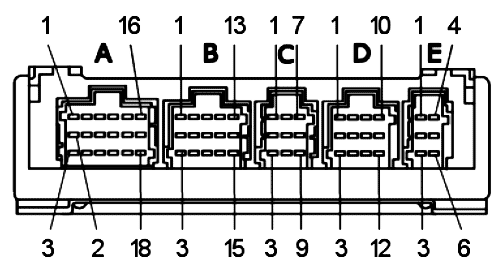

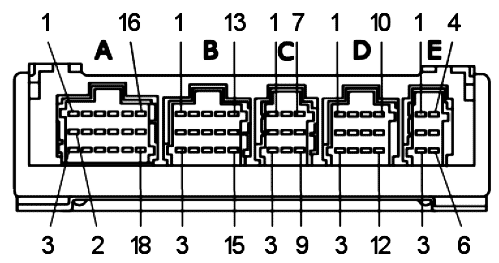

Расположение контактов бокового соединителя блока управления
A = 18
B = 15
C = 9
D = 12
E = 6

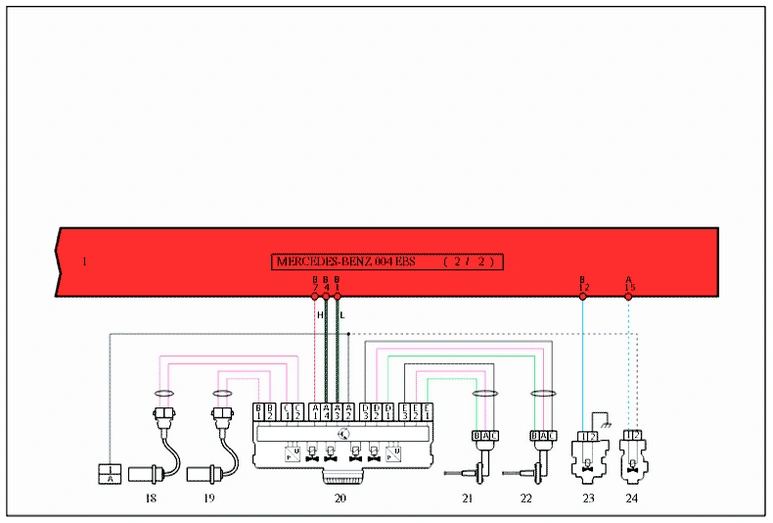

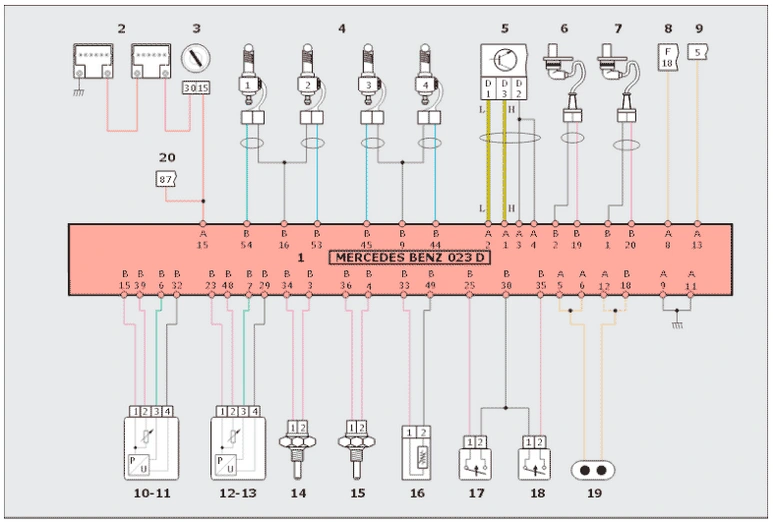

Грузовой автомобиль/OM 904/[--/00>]
Wabco/EBS/EPB/[>--/01]/6x2



  • 001 Блок управления EBS
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Подсоединение к положительному зажиму габаритных фонарей
  • 005 Переключатель ASR
  • 006 Выключатель отключения ABS (только для вездеходов)
  • 007 Преобразователь торможения
  • 008 Разъем для системы ABS прицепа, 7-полюсный
  • 009 Шина BUS CAN
  • 010 Датчик скорости вращения переднего левого колеса
  • 011 Датчик скорости вращения переднего правого колеса
  • 012 Передний левый датчик износа тормозов
  • 013 Передний правый датчик износа тормозов
  • 014 Двухходовой распределительный клапан переднего моста
  • 015 Передний левый электроклапан ABS
  • 016 Передний правый электроклапан ABS
  • 017 Электропневматический клапан прицепа
  • 018 Датчик скорости вращения заднего левого колеса
  • 019 Датчик скорости вращения заднего правого колеса
  • 020 Модулятор ведущего моста
  • 021 Задний левый датчик износа тормозов
  • 022 Задний правый датчик износа тормозов
  • 023 Клапан избыточного давления
  • 024 Электроклапан ASR
  • F002 Предохранитель номиналом 10 A
FUSE Не определены амперы предохранителя
N.B. Соединения, показанные пунктирной линией, действительный только при присутствии соответствующего прибора

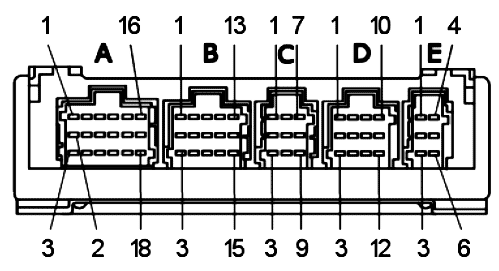

Расположение контактов бокового соединителя блока управления
A = 18
B = 15
C = 9
D = 12
E = 6

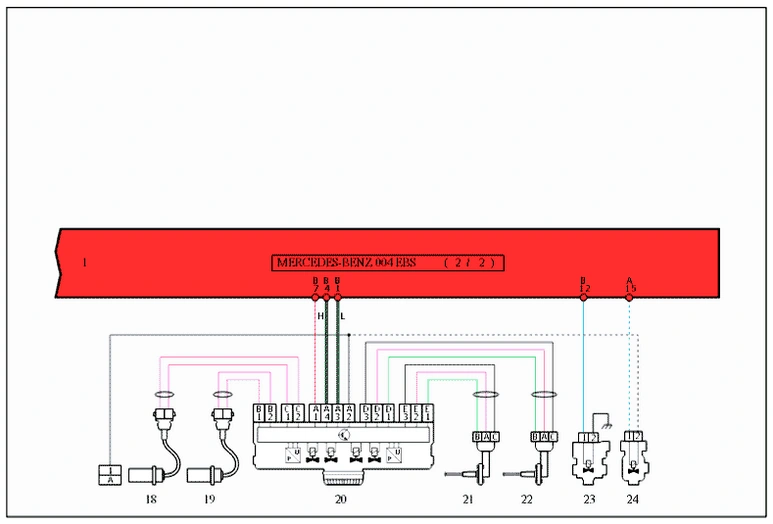

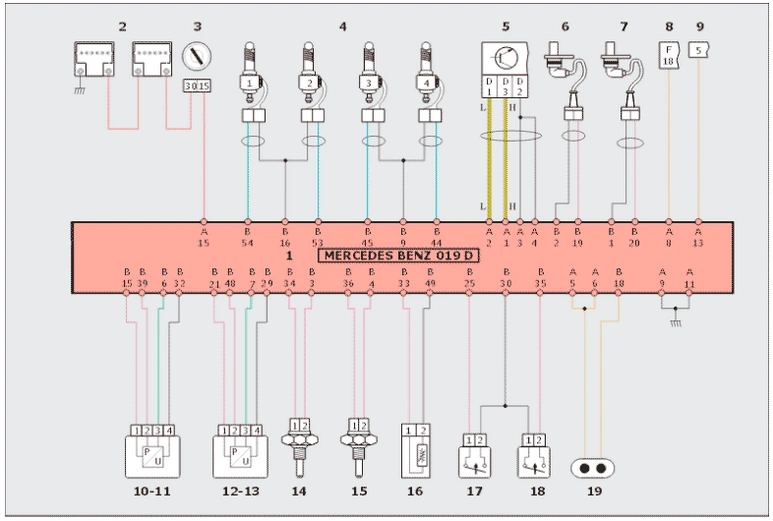

Грузовой автомобиль/OM 904/[--/00>]
Wabco/EBS/EPB/[>--/01]/6x2



  • 001 Блок управления EBS
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Подсоединение к положительному зажиму габаритных фонарей
  • 005 Переключатель ASR
  • 006 Выключатель отключения ABS (только для вездеходов)
  • 007 Преобразователь торможения
  • 008 Разъем для системы ABS прицепа, 7-полюсный
  • 009 Шина BUS CAN
  • 010 Датчик скорости вращения переднего левого колеса
  • 011 Датчик скорости вращения переднего правого колеса
  • 012 Передний левый датчик износа тормозов
  • 013 Передний правый датчик износа тормозов
  • 014 Двухходовой распределительный клапан переднего моста
  • 015 Передний левый электроклапан ABS
  • 016 Передний правый электроклапан ABS
  • 017 Электропневматический клапан прицепа
  • 018 Датчик скорости вращения заднего левого колеса
  • 019 Датчик скорости вращения заднего правого колеса
  • 020 Модулятор ведущего моста
  • 021 Задний левый датчик износа тормозов
  • 022 Задний правый датчик износа тормозов
  • 023 Клапан избыточного давления
  • 024 Электроклапан ASR
  • F002 Предохранитель номиналом 10 A
FUSE Не определены амперы предохранителя
N.B. Соединения, показанные пунктирной линией, действительный только при присутствии соответствующего прибора

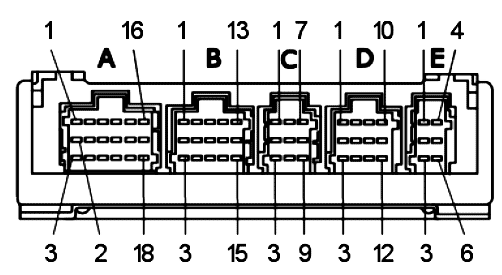

Расположение контактов бокового соединителя блока управления
A = 18
B = 15
C = 9
D = 12
E = 6

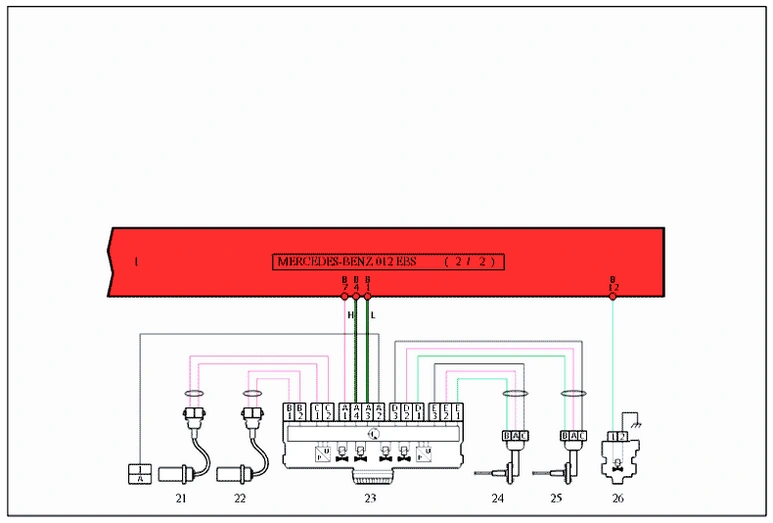

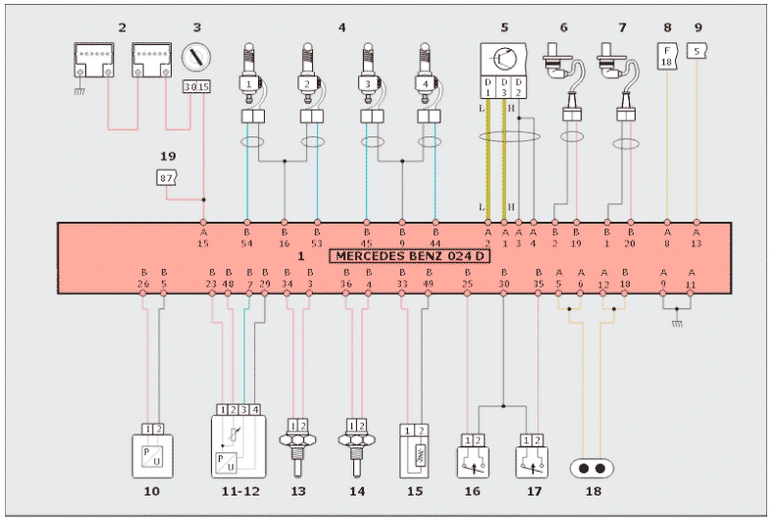

Грузовой автомобиль/OM 904/[--/00>]
Wabco/EBS/EPB/[--/01>]/6x2



  • 001 Блок управления EBS
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Подсоединение к положительному зажиму габаритных фонарей
  • 005 Переключатель ASR
  • 006 Выключатель отключения ABS (только для вездеходов)
  • 007 Преобразователь торможения
  • 008 Блок регулировки устойчивости SR
  • 009 Датчик угла поворота руля
  • 010 Разъем для системы ABS прицепа, 7-полюсный
  • 011 Шина BUS CAN
  • 012 Датчик скорости вращения переднего левого колеса
  • 013 Датчик скорости вращения переднего правого колеса
  • 014 Передний левый датчик износа тормозов
  • 015 Передний правый датчик износа тормозов
  • 016 Двухходовой распределительный клапан переднего моста
  • 017 Передний левый электроклапан ABS
  • 018 Передний правый электроклапан ABS
  • 019 Электропневматический клапан прицепа
  • 020 Датчик скорости вращения заднего левого колеса
  • 021 Датчик скорости вращения заднего правого колеса
  • 022 Модулятор ведущего моста
  • 023 Задний левый датчик износа тормозов
  • 024 Задний правый датчик износа тормозов
  • 025 Клапан избыточного давления
  • 026 Электроклапан ASR
  • F002 Предохранитель номиналом 10 A
FUSE Не определены амперы предохранителя
N.B. Соединения, показанные пунктирной линией, действительный только при присутствии соответствующего прибора

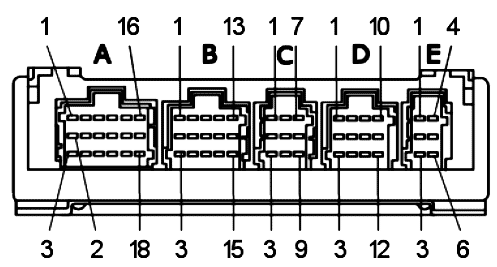

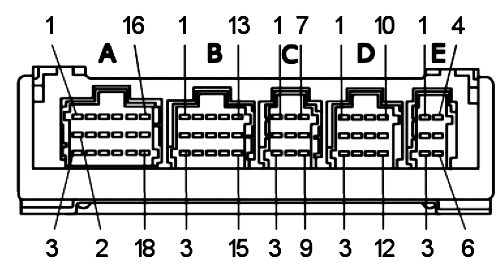

Расположение контактов бокового соединителя блока управления
A = 18
B = 15
C = 9
D = 12
E = 6

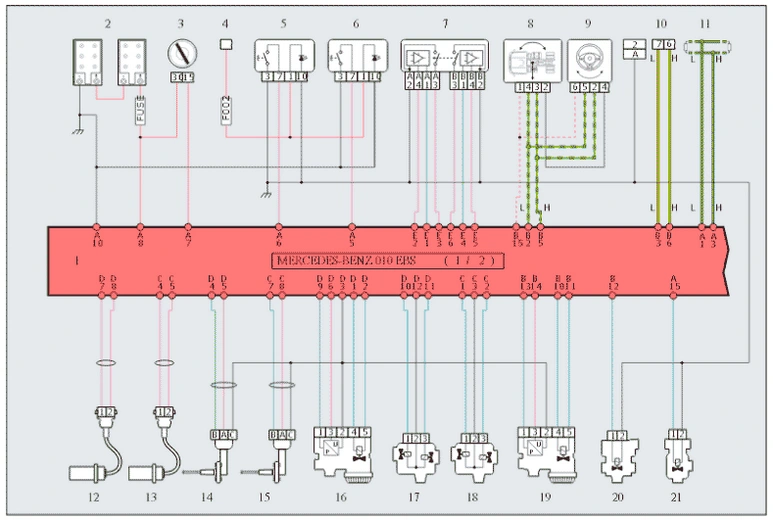

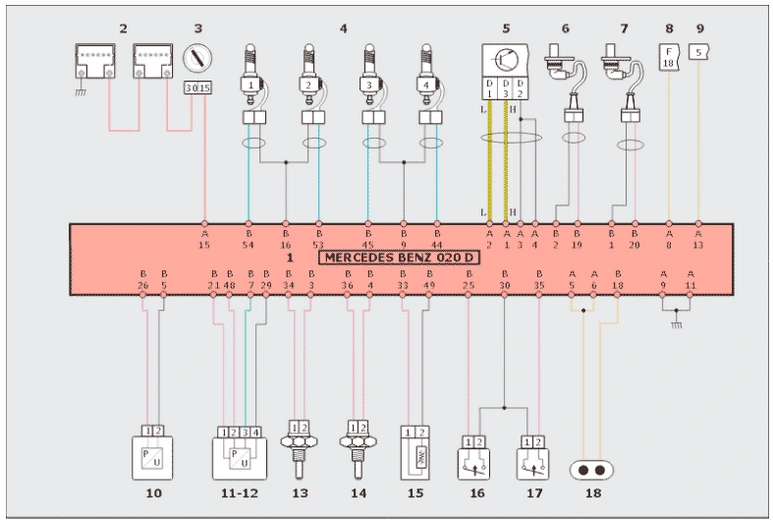

Грузовой автомобиль/OM 904/[--/00>]
Wabco/EBS/EPB/[--/01>]/6x4



  • 001 Блок управления EBS
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Подсоединение к положительному зажиму габаритных фонарей
  • 005 Переключатель ASR
  • 006 Выключатель отключения ABS (только для вездеходов)
  • 007 Преобразователь торможения
  • 008 Блок регулировки устойчивости SR
  • 009 Датчик угла поворота руля
  • 010 Разъем для системы ABS прицепа, 7-полюсный
  • 011 Шина BUS CAN
  • 012 Датчик скорости вращения переднего левого колеса
  • 013 Датчик скорости вращения переднего правого колеса
  • 014 Передний левый датчик износа тормозов
  • 015 Передний правый датчик износа тормозов
  • 016 Двухходовой распределительный клапан переднего моста
  • 017 Передний левый электроклапан ABS
  • 018 Передний правый электроклапан ABS
  • 019 Электропневматический клапан прицепа
  • 021 Датчик скорости вращения заднего левого колеса
  • 022 Датчик скорости вращения заднего правого колеса
  • 023 Модулятор ведущего моста
  • 024 Задний левый датчик износа тормозов
  • 025 Задний правый датчик износа тормозов
  • 026 Клапан избыточного давления
  • F002 Предохранитель номиналом 10 A
FUSE Не определены амперы предохранителя
N.B. Соединения, показанные пунктирной линией, действительный только при присутствии соответствующего прибора

Расположение контактов бокового соединителя блока управления
A = 18
B = 15
C = 9
D = 12
E = 6

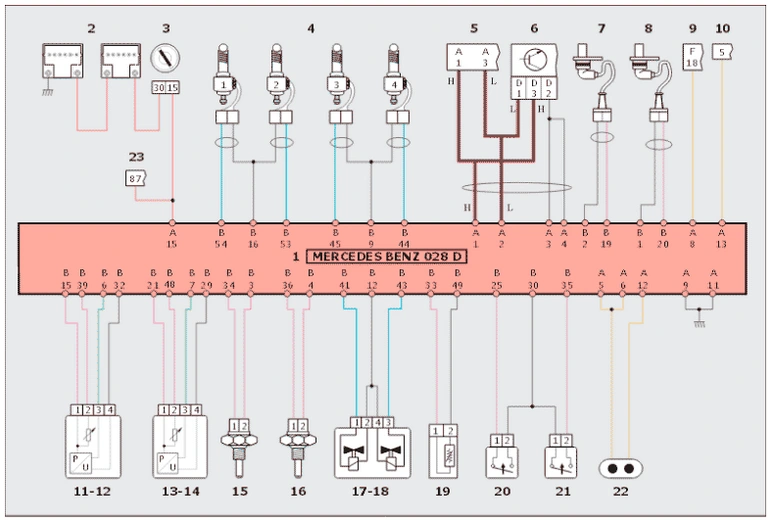

Грузовой автомобиль/OM 904/[--/00>]
Wabco/EBS/EPB/[--/02>]/2 оси и 6x2



  • 001 Блок управления EBS
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Подсоединение к положительному зажиму габаритных фонарей
  • 005 Переключатель ASR
  • 006 Выключатель отключения ABS (только для вездеходов)
  • 007 Преобразователь торможения
  • 008 Блок регулировки устойчивости SR
  • 009 Датчик угла поворота руля
  • 010 Разъем для системы ABS прицепа, 7-полюсный
  • 011 Шина BUS CAN
  • 012 Датчик скорости вращения переднего левого колеса
  • 013 Датчик скорости вращения переднего правого колеса
  • 014 Передний левый датчик износа тормозов
  • 015 Передний правый датчик износа тормозов
  • 016 Двухходовой распределительный клапан переднего моста
  • 017 Передний левый электроклапан ABS
  • 018 Передний правый электроклапан ABS
  • 019 Электропневматический клапан прицепа
  • 020 Датчик скорости вращения заднего левого колеса
  • 021 Датчик скорости вращения заднего правого колеса
  • 022 Модулятор ведущего моста
  • 023 Задний левый датчик износа тормозов
  • 024 Задний правый датчик износа тормозов
  • 025 Клапан избыточного давления
  • 026 Электроклапан ASR
  • F002 Предохранитель номиналом 10 A
FUSE Не определены амперы предохранителя
N.B. Соединения, показанные пунктирной линией, действительный только при присутствии соответствующего прибора

Расположение контактов бокового соединителя блока управления
A = 18
B = 15
C = 9
D = 12
E = 6

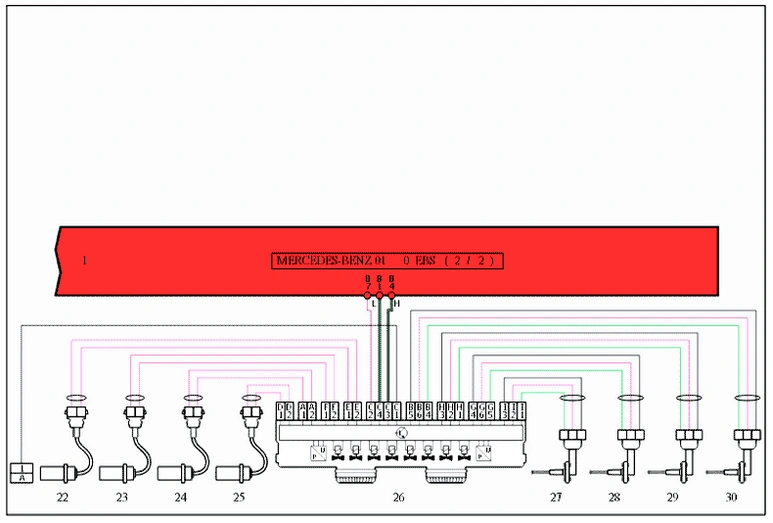

Грузовой автомобиль/OM 904/[--/00>]
Wabco/EBS/EPB/[--/02>]/6x4



  • 001 Блок управления EBS
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Подсоединение к положительному зажиму габаритных фонарей
  • 005 Переключатель ASR
  • 006 Выключатель отключения ABS (только для вездеходов)
  • 007 Преобразователь торможения
  • 008 Блок регулировки устойчивости SR
  • 009 Датчик угла поворота руля
  • 010 Разъем для системы ABS прицепа, 7-полюсный
  • 011 Шина BUS CAN
  • 012 Датчик скорости вращения переднего левого колеса
  • 013 Датчик скорости вращения переднего правого колеса
  • 014 Передний левый датчик износа тормозов
  • 015 Передний правый датчик износа тормозов
  • 016 Двухходовой распределительный клапан переднего моста
  • 017 Передний левый электроклапан ABS
  • 018 Передний правый электроклапан ABS
  • 019 Электропневматический клапан прицепа
  • 020 Клапан избыточного давления
  • 021 Электроклапан ASR
  • 022 Датчик скорости вращения заднего левого колеса
  • 023 Датчик скорости вращения заднего правого колеса
  • 024 Датчик скорости вращения заднего левого колеса
  • 025 Датчик скорости вращения заднего правого колеса
  • 026 Модулятор ведущего моста
  • 027 Датчик скорости вращения заднего левого колеса
  • 028 Датчик скорости вращения заднего правого колеса
  • 029 Дополнительный левый задний датчик скорости колеса
  • 030 Дополнительный правый задний датчик скорости колеса
  • F002 Предохранитель номиналом 10 A
FUSE Не определены амперы предохранителя
N.B. Соединения, показанные пунктирной линией, действительный только при присутствии соответствующего прибора

Расположение контактов бокового соединителя блока управления
A = 18
B = 15
C = 9
D = 12
E = 6
