Электросхемы топливной системы EDC MS 6.1 автобусы MAN

туристические автобусы

актуальность: 05.2003

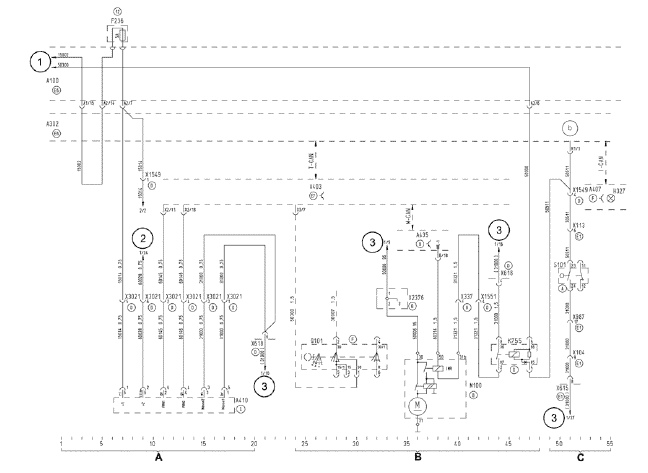

Модуль педали акселератора
Стартерная система/стартер
Блокировка пуска через роликовый выключатель в задней части
  • A100 Блок предохранителей и реле (БПР)
  • A302 Центральный процессор 2
  • A403 Управляющий процессор автомобиля
  • A407 Приборная панель
  • A410 Модуль педали акселератора
  • A435 Блок управления EDC
  • F236 Предохранитель регулировки двигателя (клемма 15)
  • H327 Контрольная лампа блокировки стартера
  • K755 Реле управления стартером
  • M100 Стартер
  • Q101 Замок рулевого колеса
  • S101 Пусковой блокиратор
  • X104 Штекерное соединение главный фидер - приборная плата 1
  • X113 Штекерное соединение главный фидер - задняя часть кузова
  • X337 Штекерное соединение EDC/CNG разъем двигателя
  • X615 Распределитель кабеля 31000
  • X618 Распределитель кабеля 31000
  • X987 Штекерное соединение главный фидер - задняя часть кузова
  • X1549 Штекерное соединение двигатель/EDC/коробка передач I
  • X1551 Штекерное соединение двигатель/EDC/коробка передач II
  • X2376 Разъем стартера
  • X3021 Штекерное соединение датчика педали акселератора

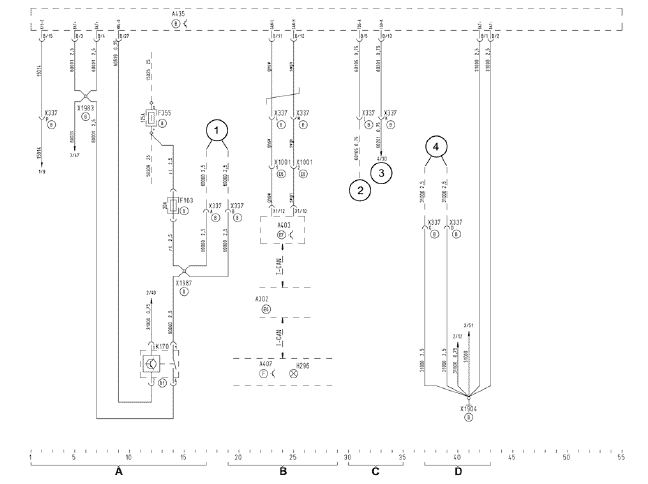

Электропитание EDC
Шина данных CAN
Диагностика
Точка массы блока MP
  • A302 Центральный процессор 2
  • A403 Управляющий процессор автомобиля
  • A407 Приборная панель
  • A435 Блок управления EDC
  • F163 Предохранитель регулировки двигателя (клемма 30)
  • F355 Главный предохранитель (клемма 30-2)
  • H296 Контрольная лампа EDC (сбой)
  • K170 Реле электропитания регулировки двигателя (клемма 30)
  • X337 Штекерное соединение EDC/CNG разъем двигателя
  • X1001 Штекерное соединение шина данных CAN регулирование двигателя
  • X1904 Шпилька M6 (блок MP)
  • X1983 Шпилька M6 (блок MP)
  • X1987 Шпилька M6 (блок MP)

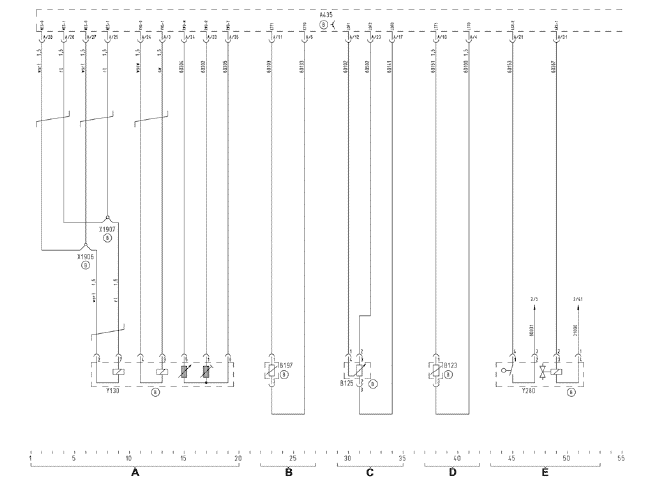

Регулятор
Датчик температуры топлива
Датчик давления наддува
Датчик температуры воздуха
Цилиндр рециркуляции ОГ
  • A435 Блок управления EDC
  • B123 Датчик температуры наддувочного воздуха
  • B125 Датчик давления наддувочного воздуха
  • B197 Датчик температуры топлива
  • X1906 Шпилька M6 (блок MP)
  • X1907 Шпилька M6 (блок MP)
  • Y130 Регулятор ТНВД
  • Y280 Цилиндр рециркуляции ОГ (AGR)

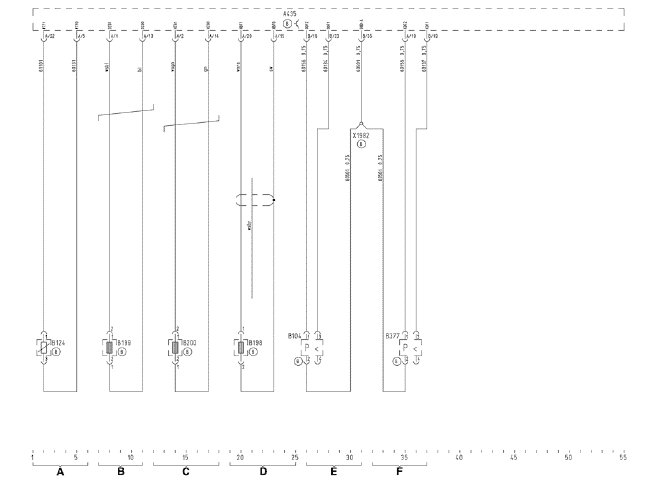

Датчик температуры воды
Датчик частоты вращения
Вспомогательный датчик частоты вращения
Датчик движения иглы
Датчик давления масла
Датчик давления топлива
  • A435 Блок управления EDC
  • B104 Датчик давления масла
  • B124 Датчик температуры охлаждающей воды
  • B198 Датчик движения иглы
  • B199 Датчик частоты вращения
  • B200 Вспомогательный датчик частоты вращения
  • B377 Датчик давления топлива
  • X1982 Шпилька M5 (блок MP)

междугородные автобусы с двигателем D2866

актуальность: 10.2003

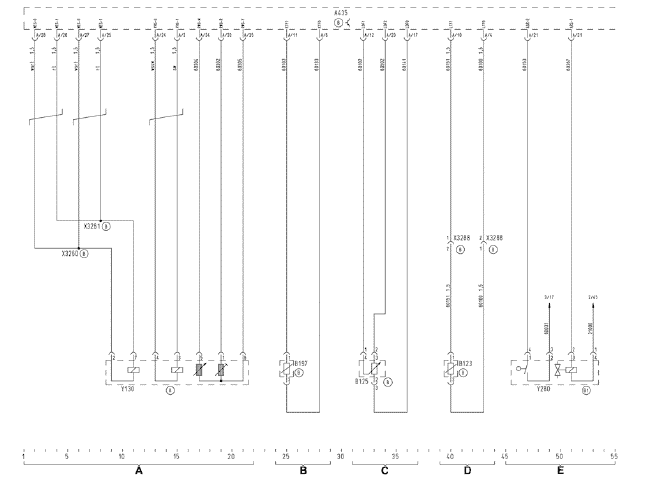

Регулятор
Датчик температуры топлива
Датчик давления наддува
Датчик температуры воздуха
Цилиндр рециркуляции ОГ
  • A435 Блок управления EDC
  • B123 Датчик температуры наддувочного воздуха
  • B125 Датчик давления наддувочного воздуха
  • B197 Датчик температуры топлива
  • X3260 Ультразвуковое сварное соединение
  • X3261 Ультразвуковое сварное соединение
  • X3288 Штекерное соединение адаптации системы фильтрации
  • Y130 Регулятор ТНВД
  • Y280 Цилиндр рециркуляции ОГ (AGR)

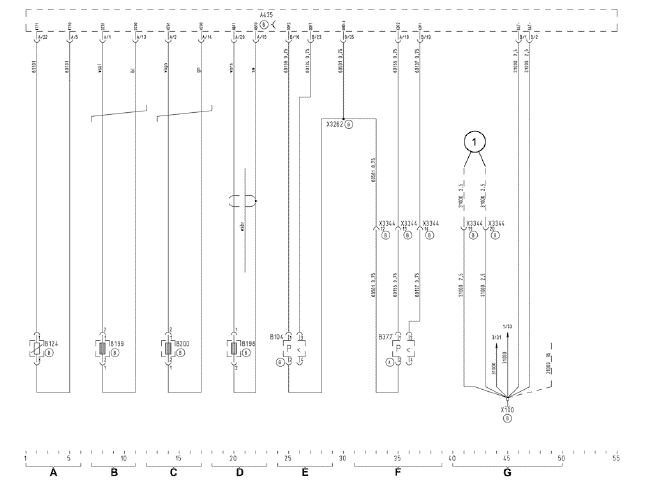

Датчик температуры воды
Датчик частоты вращения
Вспомогательный датчик частоты вращения
Датчик движения иглы
Датчик давления масла
Датчик давления топлива
Точка массы двигателя
  • A435 Блок управления EDC
  • B104 Датчик давления масла
  • B124 Датчик температуры охлаждающей воды
  • B198 Датчик движения иглы
  • B199 Датчик частоты вращения
  • B200 Вспомогательный датчик частоты вращения
  • B377 Датчик давления топлива
  • X100 Подключение на массу двигателя
  • X3262 Ультразвуковое сварное соединение
  • X3344 Штекерное соединение двигатель/EDC 2

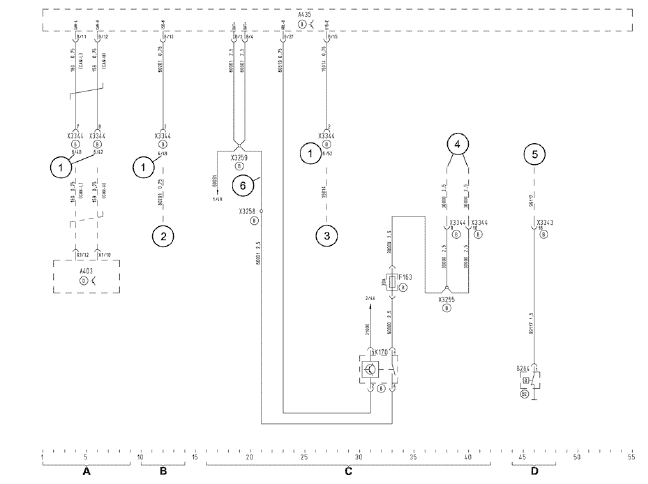

Шина данных M-CAN
Диагностика
Электропитание
Дозаправка масла
  • A403 Управляющий процессор автомобиля
  • A435 Блок управления EDC
  • B264 Уровневый контактор дозаправки масла
  • F163 Предохранитель регулировки двигателя (клемма 30)
  • K170 Реле электропитания регулировки двигателя (клемма 30)
  • X3255 Шпилька M10 (силовой блок)
  • X3258 Шпилька M5 (силовой блок)
  • X3259 Шпилька M8 (силовой блок)
  • X3343 Штекерное соединение двигатель/EDC 1
  • X3344 Штекерное соединение двигатель/EDC 2

Управление стартером
  • A435 Блок управления EDC
  • K755 Реле управления стартером
  • M100 Стартер
  • Q101 Замок рулевого колеса
  • S101 Пусковой блокиратор
  • X1124 Точка массы на основной коммутационной панели
  • X3255 Шпилька M10 (силовой блок)
  • X3256 Шпилька M10 (силовой блок)
  • X3257 Шпилька M5 (силовой блок)
  • X3344 Штекерное соединение двигатель/EDC 2
  • X3438 Точка массы в задней части кузова (кожух моторного отсека)
  • X3470 Цоколь реле K755, K315

маршрутные автобусы

актуальность: 01.2004
Регулятор
Датчик температуры топлива
Датчик давления наддува
Датчик температуры воздуха
Цилиндр рециркуляции ОГ
  • A435 Блок управления EDC
  • B123 Датчик температуры наддувочного воздуха
  • B125 Датчик давления наддува
  • B197 Датчик температуры топлива
  • X3260 Ультразвуковое сварное соединение
  • X3261 Ультразвуковое сварное соединение
  • X3288 Штекерное соединение адаптации системы фильтрации
  • Y130 Регулятор ТНВД
  • Y280 Цилиндр рециркуляции ОГ (AGR)

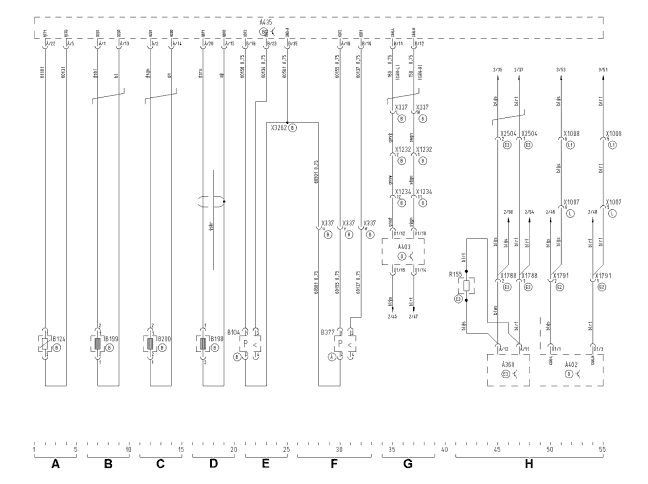

Датчик температуры воды
Датчик частоты вращения
Вспомогательный датчик частоты вращения
Датчик движения иглы
Датчик давления масла
Датчик давления топлива
Шина данных CAN
T-CAN
  • A360 Мультиплексный центральный процессор (ZBRO)
  • A402 Блок управления EBS
  • A403 Управляющий процессор автомобиля
  • A435 Блок управления EDC
  • B104 Датчик давления масла
  • B124 Датчик температуры охлаждающей жидкости
  • B198 Датчик движения иглы (EDC)
  • B199 Датчик частоты вращения
  • B200 Вспомогательный датчик частоты вращения
  • B377 Датчик давления топлива
  • R155 Нагрузочное сопротивление шины данных CAN
  • X337 Штекерное соединение EDC/CNG разъем двигателя
  • X1007 Штекерное соединение шины данных CAN CRT - ECU
  • X1008 Штекерное соединение шины данных CAN
  • X1232 Штекерное соединение поворотный круг - тягач справа
  • X1234 Штекерное соединение передняя часть автопоезда - поворотный круг справа
  • X1788 Ультразвуковое сварное соединение, центральный бортовой компьютер T-CAN
  • X1791 Штекер шины данных CAN EBS
  • X2504 Штекер шины данных CAN управляющего процессора
  • X3262 Ультразвуковое сварное соединение

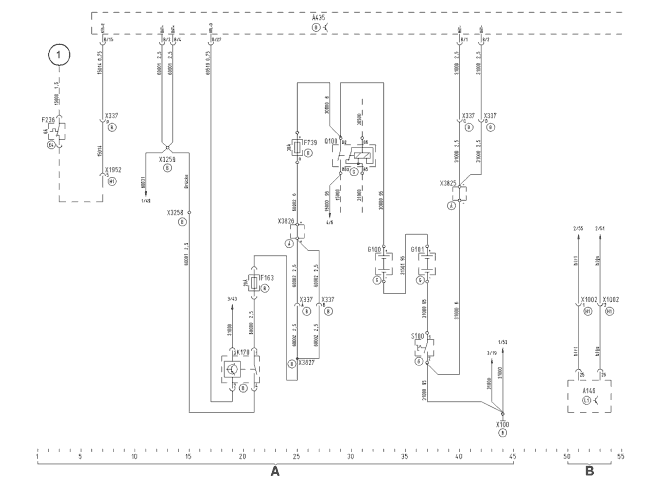

Электропитание
T-CAN
  • A146 Блок управления коробки передач
  • A435 Блок управления EDC
  • F163 Предохранитель регулировки двигателя (клемма 30)
  • F236 Предохранитель регулировки двигателя (клемма 15)
  • F739 Главный предохранитель EDC
  • G100 Аккумуляторная батарея 1
  • G101 Аккумуляторная батарея 2
  • K170 Реле электропитания регулировки двигателя (клемма 30)
  • Q100 Главный выключатель аккумулятора
  • S100 Прерыватель аккумулятора
  • X100 Подключение на массу двигателя
  • X337 Штекерное соединение EDC/CNG разъем двигателя
  • X1002 Штекерное соединение шины данных CAN коробки передач
  • X1952 Штекерное соединение приборной платы, крыша
  • X3258 Шпилька M5 (силовой блок)
  • X3259 Шпилька M8 (силовой блок)
  • X3825 Штекерное соединение EDC, вывод потенциала -
  • X3826 Штекерное соединение EDC, вывод потенциала +
  • X3827 Ультразвуковое сварное соединение

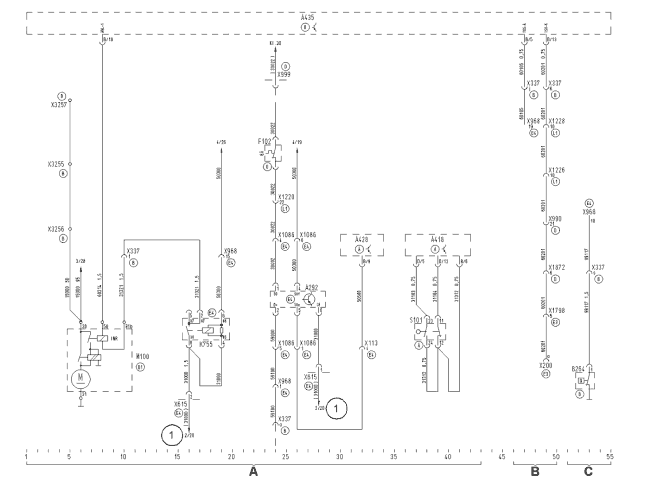

Управление стартером
Диагностика
Дозаправка масла
  • A292 Реле блокировки/повтора пуска
  • A418 Мультиплексный узел сзади справа 1.8
  • A428 Мультиплексный узел сзади слева 2.8
  • A435 Блок управления EDC
  • B264 Уровневый контактор дозаправки масла
  • F102 Предохранитель управления пуском
  • K755 Реле управления стартером
  • M100 Стартер
  • S101 Пусковой блокиратор
  • X113 Штекерное соединение главный фидер - задняя часть кузова
  • X200 Штекерное соединение диагностики
  • X337 Штекерное соединение EDC/CNG разъем двигателя
  • X615 Распределитель кабеля 31000
  • X968 Штекерное соединение главный фидер - двигатель
  • X990 Штекерное соединение основная коммутационная панель - регулировка двигателя
  • X999 Распределитель кабеля 30022
  • X1086 Штекерное соединение основной кабельный жгут - приборная плата
  • X1220 Штекерное соединение поворотный круг - тягач справа
  • X1226 Штекерное соединение передняя часть автопоезда - поворотный круг справа
  • X1228 Штекерное соединение поворотный круг - тягач справа
  • X1798 Штекерное соединение основная коммутационная панель - перегородка места водителя
  • X1872 Штекерное соединение перегородка места водителя - основная коммутационная панель
  • X3255 Шпилька M10 (силовой блок)
  • X3256 Шпилька M10 (силовой блок)
  • X3257 Шпилька M5 (силовой блок)

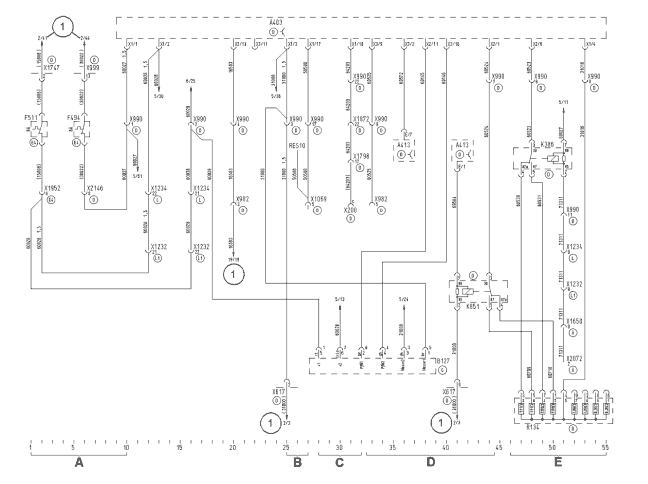

Электропитание
Диагностика
Повышение холостого хода
Интерфейс CAN/Педальный узел
Группа резисторов
  • A403 Управляющий процессор автомобиля
  • A413 Мультиплексный узел спереди, блоки управления 1.3
  • B127 Педаль акселератора
  • F494 Предохранитель резерв основной коммутационной панели (30022)
  • F511 Предохранитель резерв задней части кузова (15008)
  • K386 Реле передачи заднего хода, сокращение газа на сочлененном автобусе
  • K851 Реле ограничения крутящего момента при угле излома 17°
  • R134 Группа резисторов EDC
  • RES10 Учитывайте указание на электрическую схему.
  • X200 Штекерное соединение диагностики
  • X617 Распределитель кабеля 31000
  • X982 Штекерное соединение узла регулировки двигателя
  • X990 Штекерное соединение основная коммутационная панель - регулировка двигателя
  • X999 Распределитель кабеля 30022
  • X1069 Штекерное соединение основная коммутационная панель - узел регулировки двигателя
  • X1232 Штекерное соединение поворотный круг - тягач справа
  • X1234 Штекерное соединение передняя часть автопоезда - поворотный круг справа
  • X1650 Штекерное соединение приборной платы CNG
  • X1747 Распределитель кабеля 15008
  • X1798 Штекерное соединение основная коммутационная панель - перегородка места водителя
  • X1872 Штекерное соединение перегородка места водителя - основная коммутационная панель
  • X1952 Штекерное соединение приборной платы, крыша
  • X2072 Штекерное соединение фидер задней части - E4 (система поддержки при трогании с места)
  • X2146 Передаточный штекер поперечного канала

Ретардер ВКЛ
Группы резисторов управляющего процессора, сбой
Стояночн. тормоз
Останов двигателя
  • A403 Управляющий процессор автомобиля
  • A413 Мультиплексный узел спереди, блоки управления 1.3
  • A421 Мультиплексный узел спереди справа 2.1
  • R234 Группа резисторов снижения потенциала
  • R235 Группа резисторов снижения потенциала
  • X115 Штекерное соединение основная коммутационная панель - передняя часть
  • X617 Распределитель кабеля 31000
  • X867 Штекерное соединение основная коммутационная панель - центральный процессор
  • X869 Штекерное соединение основная коммутационная панель - центральный процессор
  • X990 Штекерное соединение основная коммутационная панель - регулировка двигателя
