Электросхемы топливной системы EDC MS 6.4 автобусы MAN NL/NU/NM

Автобусы NL/NU

Актуальность: 11.99

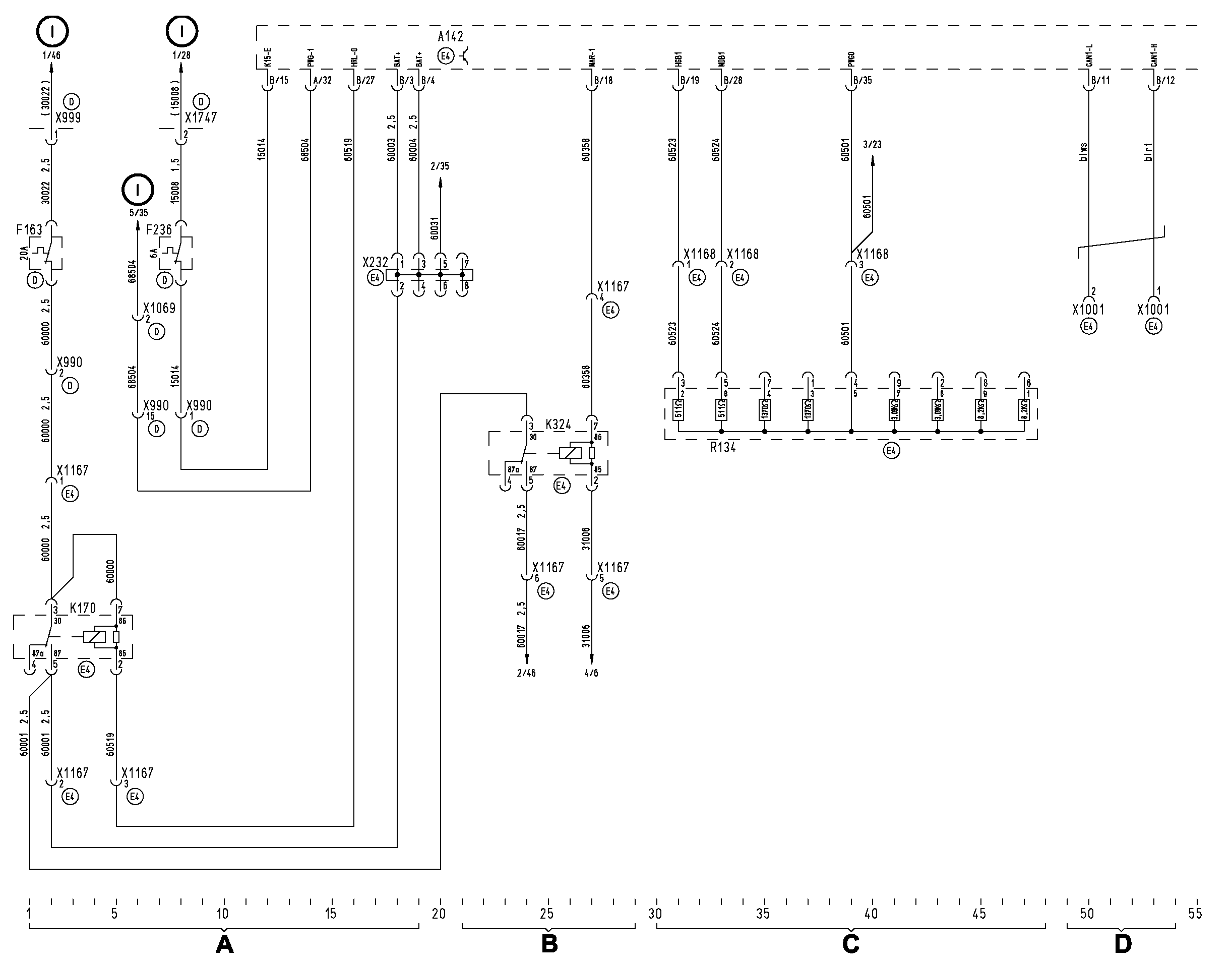

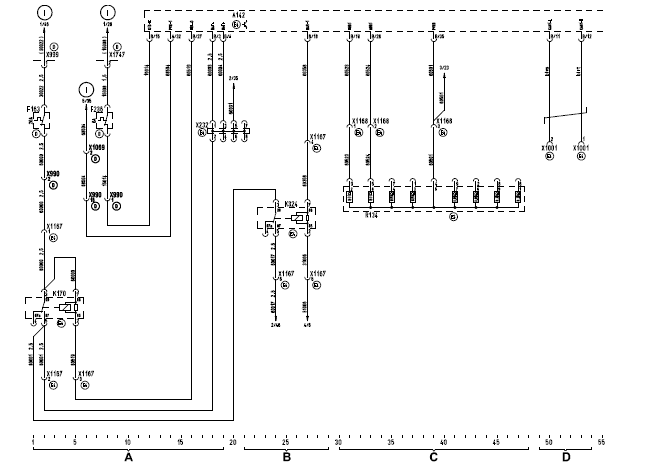

A = Электропитание
B = Реле резервного отключения
C = Группа резисторов
D = Шина данных CAN
  • A142 (524) Блок управления EDC (блок управления двигателя)
  • F163 (130) Предохранитель EDC (кл. 30)
  • F236 (117) Предохранитель EDC (кл. 15)
  • K170 100 Реле электропитания EDC (кл. 30)
  • K324 (261) Реле резервного отключения
  • R134 (113) Группа резисторов
  • X232 (130) Распределитель кабеля 60001
  • X990 Штекерное соединение основная коммутационная плата - регулировка двигателя
  • X999 Распределитель кабеля 30022
  • X1001 Штекер шины данных CAN регулировки двигателя
  • X1069 Штекерное соединение основная коммутационная плата - узел регулировки двигателя
  • X1167 Штекерное соединение приборной платы EDC
  • X1168 Штекерное соединение приборной платы EDC
  • X1747 Распределитель кабеля 15008

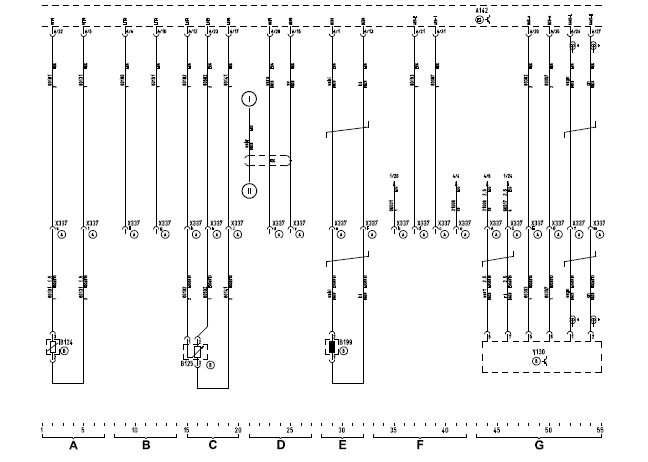

A = Датчик температуры воды
B = Датчик температуры воздуха
C = Датчик давления наддува
D = не требуется
E = Датчик частоты вращения
F = не требуется
G = Регулятор
  • A142 (524) Блок управления EDC (блок управления двигателя)
  • B124 (118) Датчик температуры охлаждающей жидкости
  • B125 (119) Датчик давления наддувочного воздуха
  • B199 (169) Датчик частоты вращения
  • X337 Штекерное соединение EDC - разъем двигателя
  • Y130 (176) Исполнительный механизм ТНВД (блок управления насоса)

A = не требуется
B = не требуется
C = Педальный датчик
D = не требуется
E = Стоп-сигнал
  • A142 (524) Блок управления EDC (блок управления двигателя)
  • B127 (120) Педальный датчик
  • X990 Штекерное соединение основная коммутационная плата - регулировка двигателя
  • X1069 Штекерное соединение основная коммутационная плата - узел регулировки двигателя

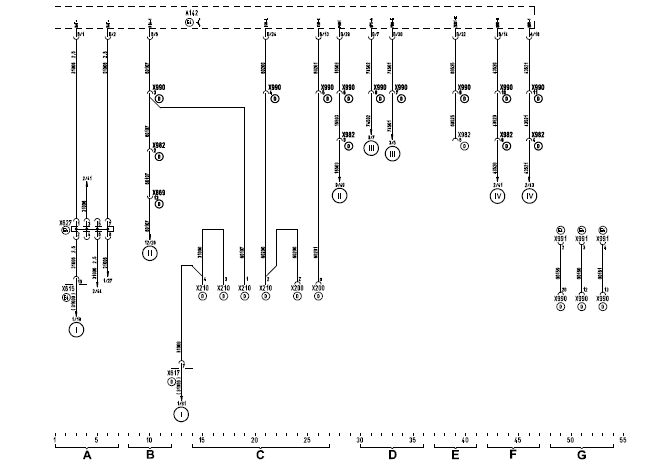

A = Распределение массы
B = Контрольная лампа
C = Диагностика
D = Интерфейс ABS
E = Повышение холостого хода
F = Моторный тормоз
G = Резервные кабели
  • A142 (524) Блок управления EDC (блок управления двигателя)
  • X200 Центральная диагностическая розетка MAN-cats
  • X210 Штекерное соединение диагностики (запрос мигающего кода)
  • X615 (128) Распределитель кабеля 31000
  • X617 (128) Распределитель кабеля 31000
  • X627 (130) Распределение массы EDC
  • X869 Штекерное соединение основная коммутационная плата - центральный процессор
  • X982 Штекерное соединение узла регулировки двигателя
  • X990 Штекерное соединение основная коммутационная плата - регулировка двигателя
  • X991 Штекерное соединение резерва EDC

Автобусы NM

Актуальность: 02.00

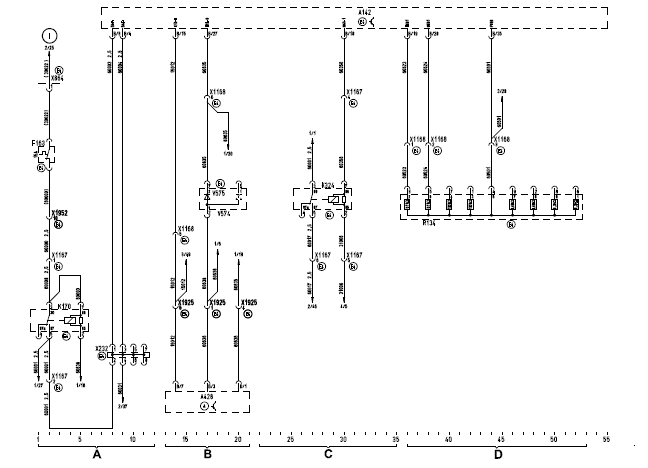

A = Электропитание
B = EDC ВЫКЛ
C = Реле резервного отключения
D = Группа резисторов
  • A142 (524) Блок управления EDC (блок управления двигателя)
  • A428 (280) Мультиплексный узел сзади слева
  • F163 (129) Предохранитель EDC (кл. 30)
  • K170 100 Реле электропитания EDC (кл. 30)
  • K324 (100) Реле резервного отключения
  • R134 (113) Группа резисторов
  • V574 (104) Диодная группа
  • V575 Диод инерционной фазы EDC
  • X232 (130) Распределитель кабеля 60001
  • X864 (211) Распределитель кабеля 30022
  • X1167 Штекерное соединение приборной платы EDC
  • X1168 Штекерное соединение приборной платы EDC
  • X1925 Штекерное соединение стренга задней части - приборная плата
  • X1952 Штекерное соединение приборной платы, крыша

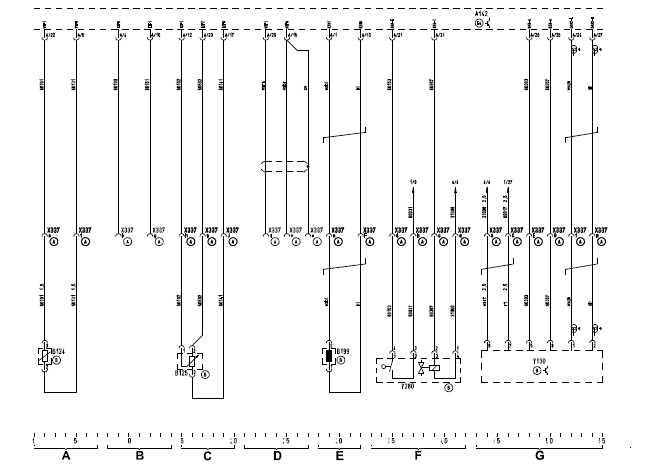

A = Датчик температуры воды
B = Датчик температуры воздуха
C = Датчик давления наддува
D = не требуется
E = Датчик частоты вращения
F = Рециркуляция ОГ AGR
G = Регулятор
  • A142 (524) Блок управления EDC (блок управления двигателя)
  • B124 (118) Датчик температуры охлаждающей жидкости
  • B125 (119) Датчик давления наддувочного воздуха
  • B199 (169) Датчик частоты вращения
  • X337 Штекерное соединение EDC - разъем двигателя
  • Y130 (176) Исполнительный механизм ТНВД (блок управления насоса)
  • Y280 (205) Цилиндр AGR

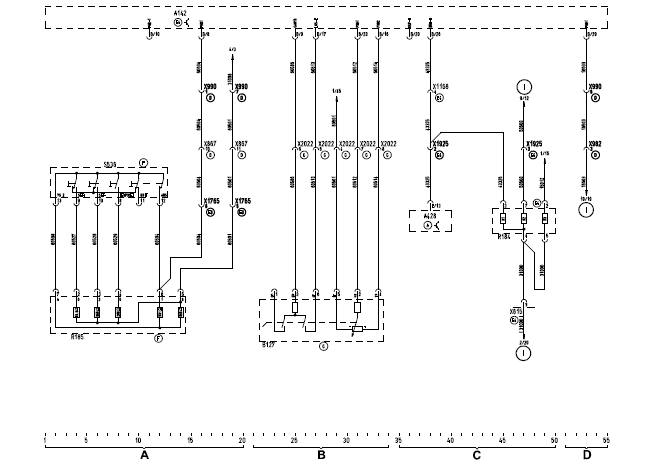

A = Режим Темпомат
B = Педальный датчик
C = Сенсор тормоза
D = v/км
  • A142 (524) Блок управления EDC (блок управления двигателя)
  • A428 (280) Мультиплексный узел сзади слева
  • B127 (120) Педальный датчик
  • R184 (126) Группа резисторов MUX/ECAS
  • R185 (145) Группа резисторов переключателя режима Темпомат
  • S536 (529) Переключатель на рулевой колонке Темпомат
  • X615 (128) Распределитель кабеля 31000
  • X867 Штекерное соединение основная коммутационная плата - центральный процессор
  • X982 Штекерное соединение узла регулировки двигателя
  • X990 Штекерное соединение основная коммутационная плата - регулировка двигателя
  • X1168 Штекерное соединение приборной платы EDC
  • X1765 Штекерное соединение приборная панель - центральный процессор
  • X1925 Штекерное соединение стренга задней части - приборная плата
  • X2022 Штекерное соединение педального блока, центральный разъем

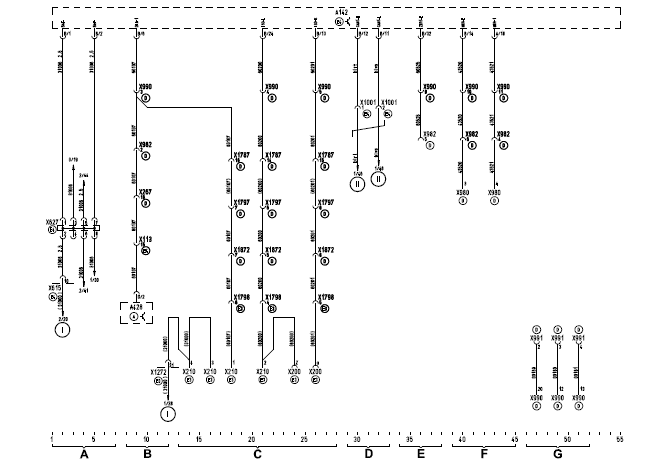

A = Распределение массы
B = Контрольная лампа
C = Диагностика
D = T-CAN
E = Повышение холостого хода
F = Моторный тормоз
G = Резервные кабели
  • A142 (524) Блок управления EDC (блок управления двигателя)
  • A428 (280) Мультиплексный узел сзади слева
  • X113 Штекерное соединение главный фидер - задняя часть кузова
  • X200 Центральная диагностическая розетка MAN-cats
  • X210 Штекерное соединение диагностики (запрос мигающего кода)
  • X267 Штекерное соединение главный фидер - основная коммутационная плата
  • X615 (128) Распределитель кабеля 31000
  • X627 (130) Распределение массы EDC
  • X980 Штекерное соединение узла коробки передач
  • X982 Штекерное соединение узла регулировки двигателя
  • X990 Штекерное соединение основная коммутационная плата - регулировка двигателя
  • X991 Штекерное соединение резерва EDC
  • X1001 Штекер шины данных CAN регулировки двигателя
  • X1272 Распределитель кабеля 31000
  • X1787 Штекерное соединение основная коммутационная плата - перегородка места водителя
  • X1797 Штекерное соединение перегородка места водителя - основная коммутационная плата
  • X1798 Штекерное соединение перегородка места водителя - основная коммутационная плата
  • X1872 Штекерное соединение перегородка места водителя - основная коммутационная плата
