Распределение штекеров электрофакельного подогревателя воздуха
FLA Mercedes Actros

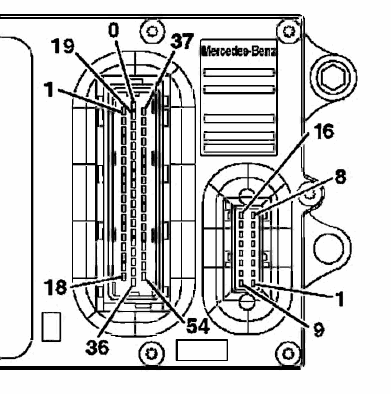

Штекер XI на блоке управления FLA электрофакельный подогреватель воздуха

- Контакт 1: CAN-H
- Контакт 2: Не занято
- Контакт 3: CAN-L
- Контакт 4: Не занято
- Контакт 5: Не занято
- Контакт б: Не занято
- Контакт 7: Базовый модуль, клемма 30
- Контакт 8: Не занято
- Контакт 9: Базовый модуль, клемма 31
- Контакт 10: Базовый модуль, клемма 30
- Контакт И : Не занято
- Контакт 12: Не занято
- Контакт 13: Клемма свечи накаливания 1
- Контакт 14: Базовый модуль, клемма 15
- Контакт 15: Клемма электромагнитного клапана 1
- Контакт 16: Клемма свечи накаливания 2
- Контакт 17: Клемма электромагнитного клапана High
- Контакт 18: Не занято

Штекер Х4 на блоке управления FR система управления движением

- Контакт 1: CAN-L
- Контакт 2: CAN-GND
- Контакт 3: CAN-H

Штекер XI на блоке управления MR система управления двигателем

- Контакт 1: CAN-H
- Контакт 2: CAN-L
- Контакт 3: CAN-GND
- Контакт4: CAN-GND

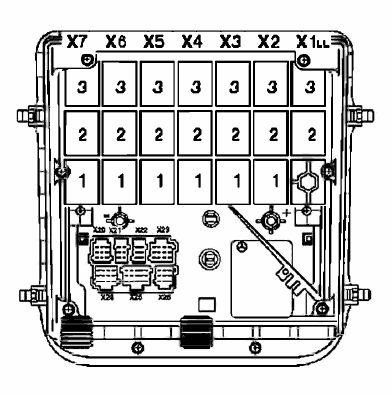

Штекерное соединение XI.2 на плате штекеров 'Кабина водителя-шасси'

- XI.2 2/2: Клемма свечи накаливания

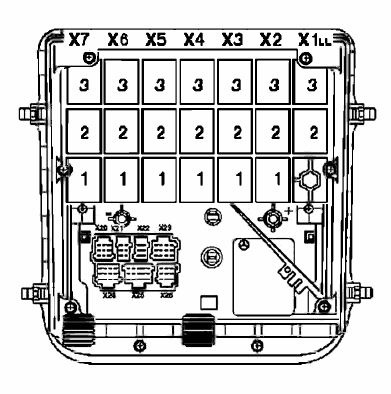

Штекерное соединение Х2.3 на плате штекеров 'Кабина водителя-шасси'

- Х2.3 21/16: Клемма электромагнитного клапана 1
- Х2.3 21/17: Клемма отключения электромагнитного клапана
