Учимся работать с осцилоскопом FLUKE 123 на примере DAF

Диагностика современных электронных систем становится все более сложной.
Одного мультиметра не всегда достаточно для выполнения диагностики неисправности.
Примеры сложных сигналов:

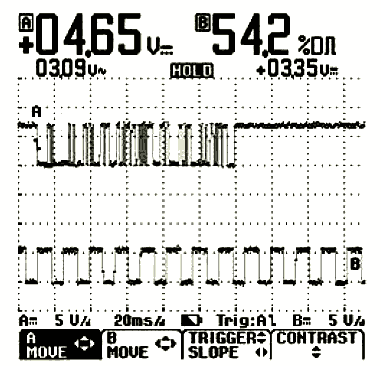

Сигналы PWM
Широтно-импульсная модуляция.
Это сигнал широтно-импульсной модуляции. Также называется сигналом рабочего цикла.
Примеры сигнала PWM или сигнала рабочего цикла:
  • Муфта вентилятора с электронным управлением (B335)
  • Перепускной клапан (B368)

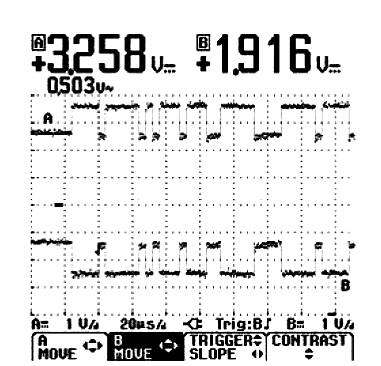

Сигналы шины CAN
Сигналами шины CAN называются сигналы, которые формируются согласно указанному протоколу.
Примеры сигнала шины CAN:
  • V-CAN
  • I-CAN
  • D-CAN
  • BB-CAN


Синусоидальные сигналы
Представляют собой сигналы, полярность которых регулярно меняется.
Примеры синусоидального сигнала:
  • Датчик частоты вращения коленчатого вала (F552)
  • Датчик проскальзывания колеса (F512)

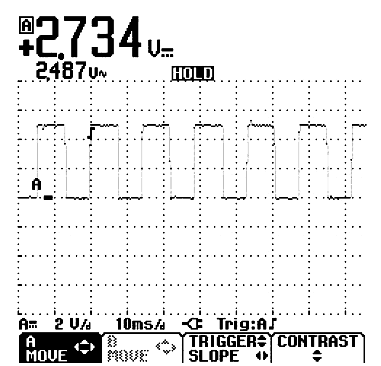

Прямоугольные сигналы
Представляют собой сигналы только с двумя уровнями напряжения.
Примеры синусоидального сигнала:
  • Датчик скорости AS Tronic (F705)
  • Датчик скорости автомобиля (F533)

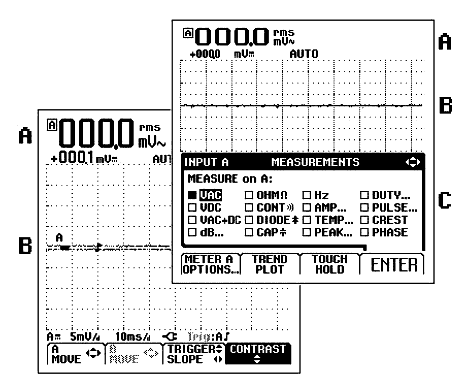

Чтение данных на экране
Экран разделен на три области:
A Область считывания, где отображены цифровые показатели. Так как включен только вход A,
отображаются показатели только входа A
B Область колебаний и сигналов, где отображаются колебания входа
A На линии внизу экрана отображаются диапазоны или секторы и индикатор мощности
C Область меню, где отображается меню с функциями, доступными посредством синих функциональных
клавиш.
При смене настроек часть экрана используется для отображения функций. В области отображены одно или несколько меню, к функциям которых можно получить доступ с помощью кнопок со стрелками:

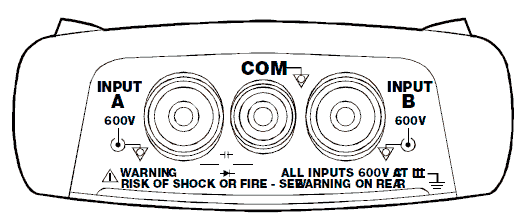

Измерение подключений
В верхней части испытательного инструмента расположены два входа гнезда (4 мм) для  экранированного штекера с продольным подпружинивающим контактом (вход A и вход B) и безопасный вход гнезда для штекера с продольным подпружинивающим контактом (4 мм) (COM)
1. Вход A – всегда используется для всех измерений с разовым вводом, которые возможно провести с помощью испытательного инструмента
2. Вход B – при измерении двух различных сигналов можно использовать вход B вместе со входом A
3. COM – используется в качестве единого заземлителя для низкочастотных измерений, а также для измерений целостности цепи, Омов (Ω), диодов и емкости.
Чтобы избежать поражения электрическим током или возгорания, используйте только соединение COM (общее) или убедитесь, что все соединения к COM имеют одинаковый потенциал.


Измерения
В области считывания отображаются цифровые показатели выбранных измерений для колебаний, которые применяются к входному гнезду.

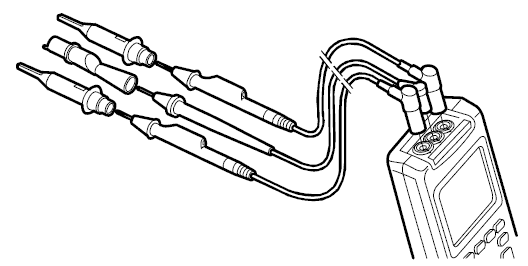

Сначала подсоедините экранированные диагностические выводы из входов A и B к сигналам, которые необходимо измерить.
Подсоедините короткие заземляющие провода к одинаковому потенциалу заземления При измерениях
сопротивления, целостности цепи, диодов и емкости используйте защищенный диагностический вывод из входа A и незащищенный заземляющий провод из COM (общий вход).

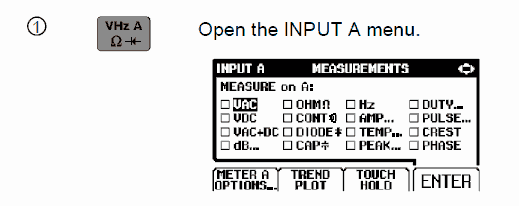

Чтобы выбрать измерение частоты для входа A, выполните следующие действия:



Убедитесь, что главным показателем на данный момент является Гц.
Предыдущий главный показатель перемещен в положение второстепенного показателя.



Использование правильного заземлителя
Для измерения сигналов DC и AC на выходах A и B используйте короткие заземляющие провода. Таким
образом высокочастотные сигналы становятся менее чувствительными к шуму колебаний.

Чтобы избежать поражения электрическим током или возгорания, используйте только соединение COM (общее) или убедитесь, что все соединения к COM имеют одинаковый потенциал.

Для измерения сопротивления, непрерывности, диодов и емкости используйте незащищенные
заземленные провода и вход COM (общий). Незащищенные заземленные провода также можно
использовать при проведении измерений с единичным или двойным вводом для колебаний с частотой до 1 МГц. При использовании незащищенного заземленного провода во время отображения колебаний может присутствовать шум.

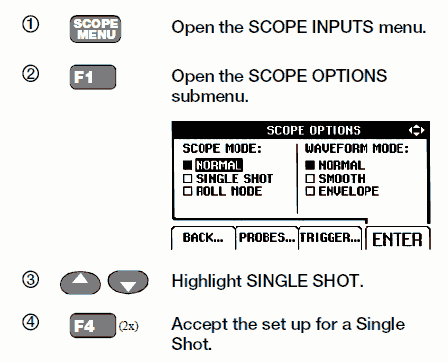

Однократное измерение
Для фиксации единичных событий можно выполнить однократное измерение. Чтобы настроить
испытательный инструмент для однократного измерения колебаний на входе A, выполните следующие
действия:
С помощью данной функции можно проверить сигналы потенциометра, примером которых служит датчик педали акселератора (F672) .
