Распределение штекеров переднего модуля FM Mercedes Actros

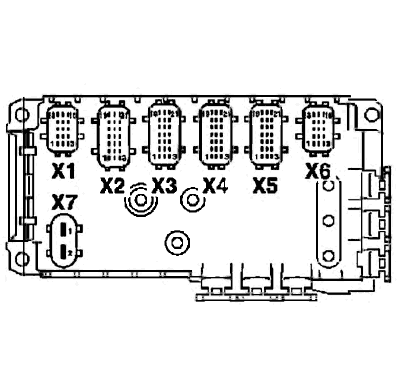

Расположение штекерных соединений на блоке управления FM передний модуль

- А64 : Блок управления FM передний модуль

Распределение штекеров XI на блоке управления FM передний модуль

Не занято

Распределение штекеров Х2 на блоке управления FM передний модуль
21/1 Питание датчиков износа тормозных колодок на переднем мосту 1
21/2 Провод CAN-High от базового модуля (GM)
21/3 Провод массы от базового модуля (GM)
21/4 Провод пробуждения от базового модуля (GM)
21/5 Провод CAN-Low от базового модуля (GM)
21/6 Датчик перемещения регулировки уровня переднего моста
21/7 Сигнальный провод датчика износа тормозных колодок на переднем мосту 1 справа
21/8 Сигнальный провод датчика износа тормозных колодок на переднем мосту 1 слева
21/9 Датчик перемещения регулировки уровня переднего моста
21/10 Не занято
21/11 Пропорциональный клапан 'Передний мост справа’
21/12 Не занято
21/13 Не занято
21/14 Не занято
21/15 Питание датчиков износа тормозных колодок на переднем мосту 1
21/16 Не занято
21/17 Не занято
21/18 Датчик давления ’Гидроусилитель рулевого управления’
21/19 Не занято
21/20 Датчик давления ’Гидроусилитель рулевого управления’
21/21 Пропорциональный клапан ’Передний мост слева’

Распределение штекеров ХЗ на блоке управления FM передний модуль
21/1 Противотуманная фара, левая
21/2 Звуковой сигнал
21/3 Фонарь контурного огня, левый
21/4 Боковой указатель сигнала поворота, левый
21/5 Общий провод питания электромагнитных клапанов
21/6 Не занято
21/7 Противотуманная фара, правая
21/8 Фонарь контурного огня, правый
21/9 Не занято
21/10 Боковой указатель сигнала поворота, правый
21/11 Общее питание компонентов наружного освещения
21/12 Датчик температуры наружного воздуха
21/13 Не занято
21/14 Не занято
21/15 Звуковой сигнал
21/16 Не занято
21/17 Электромагнитный клапан ’Блокировка межосевого дифференциала’
21/18 Датчик уровня масла гидроусилителя рулевого управления
21/19 Датчик температуры наружного воздуха
21/20 Датчик уровня масла гидроусилителя рулевого управления
21/21 Электромагнитный клапан ’Блокировка межколёсного дифференциала на заднем мосту'

Распределение штекеров Х4 на блоке управления FM передний модуль
21/1 Габаритный свет, левый
21/2 Система регулировки угла наклона света фар спереди слева
21/3 Система регулировки угла наклона света фар спереди справа
21/4 Дальний свет, левый
21/5 Общий провод питания передней левой блок-фары
21/6 Система регулировки угла наклона света фар спереди слева
21/7 Ближний свет, левый
21/8 Общий провод питания передней правой блок-фары
21/9 Габаритный свет, правый
21/10 Дальний свет, правый
21/11 Не занято
21/12 Указатель поворота, передний правый
21/13 Ближний свет, правый
21/14 Не занято
21/15 Не занято
21/16 Не занято
21/17 Общая провод питания плафонов освещения в нижних торцах дверей
21/18 Плафон освещения в нижнем торце двери, передний левый
21/19 Указатель сигнала поворота, передний левый
21/20 Система регулировки угла наклона света фар спереди справа
21/21 Плафон освещения в нижнем торце двери, передний правый

Распределение штекеров Х5 на блоке управления FM передний модуль
21/1 Питание датчиков износа тормозных колодок на переднем мосту 2
21/2 Провод CAN-High от заднего модуля (НМ)
21/3 Провод массы от заднего модуля (НМ)
21/4 Провод пробуждения от заднего модуля (НМ)
21/5 Провод CAN-Low от заднего модуля (НМ)
21/6 Не занято
21/7 Не занято
21/8 Не занято
21/9 Боковой маркерный огонь, левый
21/10 Сигнальный провод датчика износа тормозных колодок на переднем мосту 2 справа
21/11 Боковой маркерный огонь, правый 21/12 Не занято
21/13 Не занято
21/14 Не занято
21/15 Рабочие фары
21/16 Сигнальный провод датчика износа тормозных колодок на переднем мосту 2 слева
21/17 Боковые маркерные фонари
21/18 Рабочие фары
21/19 Питание датчиков износа тормозных колодок на переднем мосту 2
21/20 Не занято
21/21 Не занято

Распределение штекеров Х6 на блоке управления FM передний модуль
15/1 Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 2.
15/2 Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 1.
15/3 Не занято
15/4 Не занято
15/5 Не занято
15/6 Не занято
15/7 Датчик температуры на переднем мосту
15/8 Не занято
15/9 Электромагнитный клапан ’Блокировка межколёсного дифференциала на переднем мосту'
15/10 Контрольный выключатель передней блокировки межосевого дифференциала
15/11 Датчик температуры на переднем мосту
15/12 Электромагнитный клапан 'Нейтральное положение’
15/13 Общий провод питания электромагнитных клапанов
15/14 Общий провод питания контрольных выключателей
15/15 Электромагнитный клапан 'Внедорожная передача'

Распределение штекеров Х7 на блоке управления FM передний модуль
2/1 Электропитание кл. 30
2/2 Электропитание кл. 31
