Электросхема автомобиля FOTON AUMAN
в исполнении «Foton & Daimler»
Цифра перед наименованием показывает место расположения компонента на электросхеме.
  • 1-5. Аккумуляторная батарея
  • 1-5. Выключатель батареи
  • 9. Генератор
  • 10. Стартер
  • 21. Диагностический разъем
  • 29. Контакт сервисного тормоза
  • 29. Контакт стояночного тормоза
  • 30. Контакт сцепления
  • 31. Контакт круиз-контроля СС-
  • 31. Контакт круиз-контроля СС+
  • 32. Выключатель круиз-контроля
  • 33. Тормоз двигателя
  • 35. Ограничитель
  • 36. Ограничитель
  • 36. Останов двигателя
  • 36. Ограничитель
  • 37. Вентилятор
  • 38. Контакт нейтрального положения КПП
  • 39. Датчик уровня охлаждающей жидкости
  • 42. Контакт конфигурации входа
  • 43. Останов двигателя наружный
  • 43. Тормоз двигателя 2 (постоянная заслонка)
  • 46. Обороты двигателя
  • 47. Давление масла
  • 47. Температура охлаждающей жидкости
  • 48. Уровень масла двигателя
  • 49. Останов двигателя
  • 49. Проверка двигателя
  • 50. Предварительный подогрев двигателя
  • 50. Масляный фильтр
  • 61. Звуковой сигнализатор
  • 62. Насос подъема кабины
  • 65. Нагреватель осушителя
  • 67-70. Стоп-сигналы, выключатель, реле, лампы
  • 72-75. Огни заднего хода, реле, выключатель, звуковой сигнализатор
  • 76-79. Клаксон, реле, выключатель
  • 80. Мотор стеклоомывателя
  • 81-86. Парктроник
  • 81-86. Комбинированный переключатель стеклоочистителя
  • 87-89. Мотор стеклоочистителя
  • 90-96. Модуль управления на двери пассажира, стеклоподъемник
  • 98-99. Блокировка замков дверей

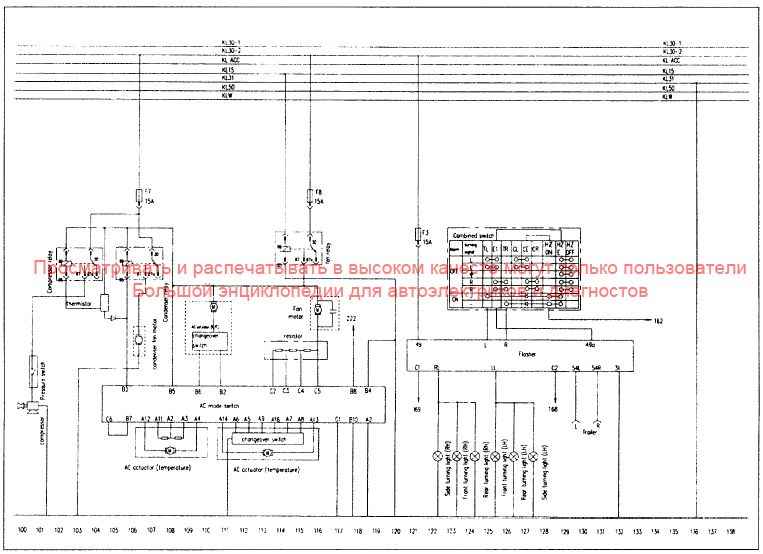

  • 100-120. Модуль управления кондиционером
  • 101. Датчик давления
  • 102. Реле компрессора
  • 116. Мотор вентилятора кондиционера
  • 115. Реле включения вентилятора
  • 122-130. Комбинированный выключатель сигналов поворота
  • 122. Лампа правого бокового сигнала поворота
  • 123. Лампа правого переднего сигнала поворота
  • 125. Лампа правого заднего сигнала поворота
  • 126. Лампа левого переднего сигнала поворота
  • 127. Лампа левого заднего сигнала поворота
  • 128. Лампа левого бокового сигнала поворота

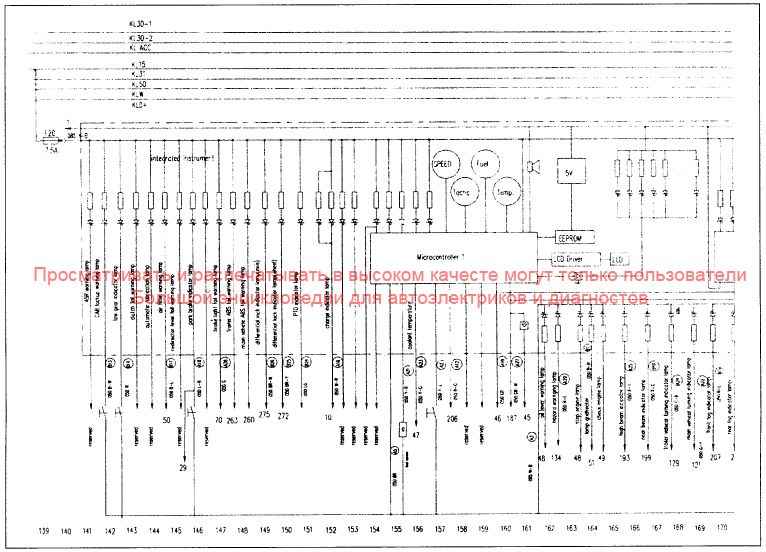

  • 140-170. Индикаторные лампы приборной панели
  • 141. Индикаторная лампа ASR
  • 142. Индикаторная лампа блокировки защелки кабины
  • 143. Индикаторная лампа включения понижающей передачи
  • 144. Индикаторная лампа центральной смазки
  • 144. Индикаторная лампа масляного фильтра
  • 146. Индикаторная лампа стояночного тормоза
  • 150. Индикаторная лампа включения блокировки дифференциала
  • 151. Индикаторная лампа включения раздатки
  • 152. Индикаторная лампа заряда аккумуляторной батареи
  • 154-161. Микропроцессор
  • 162-170. Индикаторная лампа уровня масла
  • 163. Индикаторная лампа остановки двигателя
  • 165. Индикаторная лампа проверки двигателя
  • 166. Индикаторная лампа включения дальнего света
  • 170. Индикаторная лампа включения противотуманных фар
  • 172. Индикаторная лампа давления масла
  • 171-178. Микропроцессор 2
  • 180-188. Реле включения отображения скорости
  • 188. Датчик скорости
  • 190-194. Фары ближнего и дальнего света
  • 195-196. Реле включения дальнего света фар
  • 201-202. Реле включения ближнего света фар
  • 194-206. Комбинированный переключатель света фар
  • 208. Передние противотуманные фары
  • 210. Боковые лампы
  • 211-215. Выключатель задних противотуманных фар
  • 211-213. Задние противотуманные фары
  • 218-229. Лампы левых и правых габаритов
  • 235-238. Освещение кабины
  • 238. Подсветка ступенек
  • 241. Реле включения прикуривателя
  • 246. Прикуриватель
  • 248-252. Магнитола
  • 257-267 Электронный блок управления автомобилем
  • 263. Диагностический разъем
  • 270. Выключатель колесной блокировки
  • 273. Выключатель и клапан осевой блокировки
