Места установки компонентов заднего модуля HM Mercedes Actros

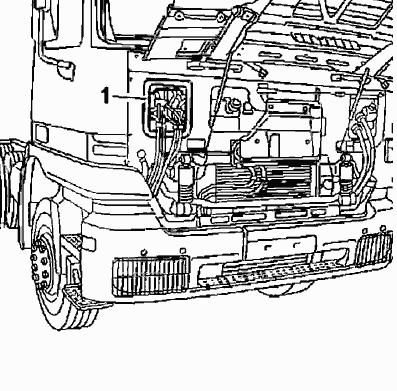

Плата штекеров 'кабина водителя - шасси'

-1: Плата штекеров 'кабина водителя - шасси1

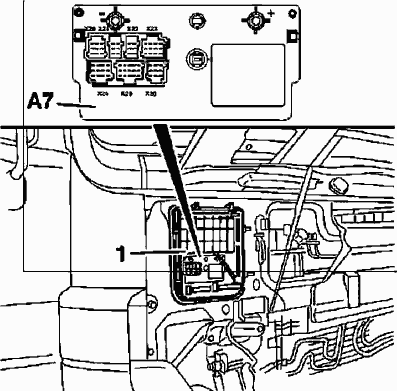

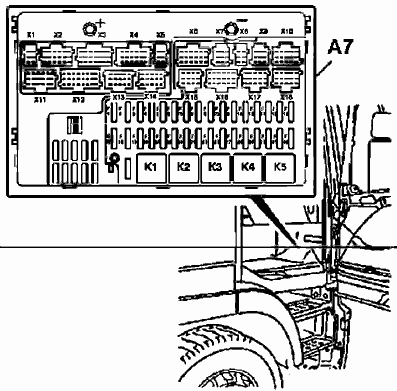

А7: Блок управления Базовый модуль GM , Штекер (Х1-Х18)

- Блок управления Базовый модуль GM

А7: Блок управления Базовый модуль GM , Штекер (Х20-Х26)

-1: Плата штекеров 'кабина водителя - шасси'
- А7: Блок управления Базовый модуль GM

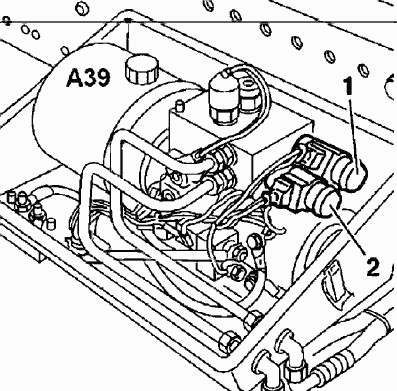

А39: Агрегаты Nummek

- А39: Агрегаты Nummek
-1, 2: Электромагнитные клапаны

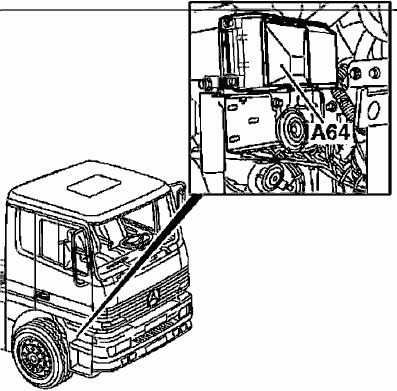

А64: Блок управления FM передний модуль

- А64: Блок управления FM передний модуль

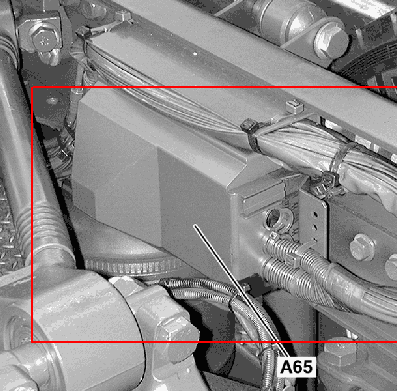

А65: Блок управления Задний модуль НМ

- А65: Блок управления Задний модуль НМ

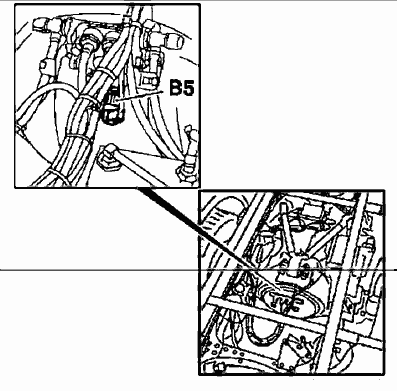

В5: Датчик давления 'Стояночный тормоз'

- В5: Датчик давления 'Стояночный тормоз1
- Y96: Дублирующий клапан 'Задний мост'

В5: Датчик давления 'Стояночный тормоз'

- В5: Датчик давления 'Стояночный тормоз1

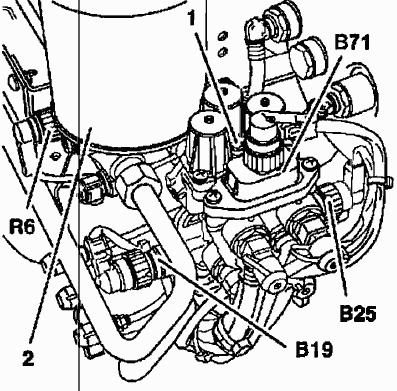

В19: Датчик давления 'Вторичные потребители'

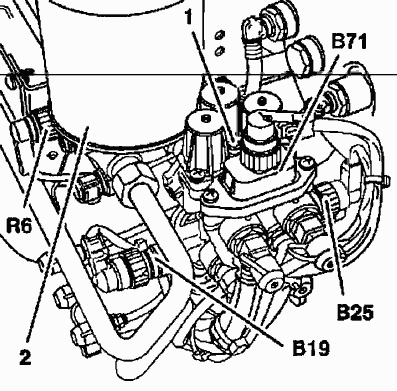

- 1: Четырёхконтурный защитный клапан
- 2: Влагоотделитель
- В19: Датчик давления 'Вторичные потребители'
- В25: Датчик давления 'Тормозной контур 3'
- В71: Датчик 'Системное давление тормозного контура' 1 и 2
- R6: Подогрев влагоотделителя

В22: Датчик уровня топлива

- В22: Датчик уровня топлива

В25: Датчик давления 'Тормозной контур 3'

-1: Четырёхконтурный защитный клапан
- 2: Влагоотделитель
- В19: Датчик давления 'Вторичные потребители'
- В25: Датчик давления 'Тормозной контур 3'
- В71: Датчик 'Системное давление тормозного контура' 1 и 2
- R6: Подогрев влагоотделителя

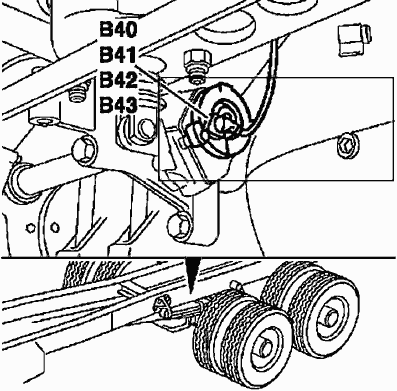

В40, В41, В42, В43: Датчики износа тормозных колодок

- В40, В41, В42, В43: Датчики износа тормозных колодок

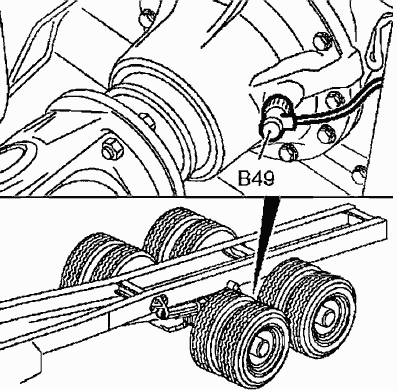

В49: Датчик температуры 'Масло заднего моста'

- В49: Датчик температуры 'Масло заднего моста'

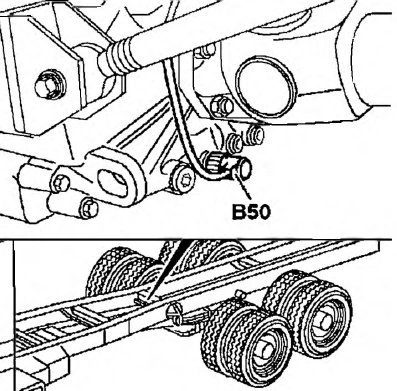

В50: Датчик температуры 'Масло раздаточной коробки'

- В50: Датчик температуры 'Масло раздаточной коробки'

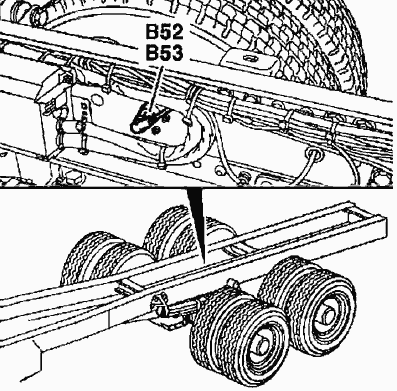

В52 / В53: Левый датчик перемещения ведущего моста / Правый датчик перемещения ведущего моста

- В52 / В53: Левый датчик перемещения ведущего моста / Правый датчик перемещения ведущего моста

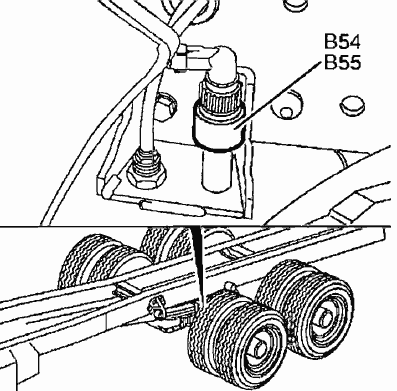

В54 / В55: Левый датчик давления ведущего моста / Правый датчик давления ведущего моста

- В54 / В55: Левый датчик давления ведущего моста / Правый датчик давления ведущего моста

В56: Датчик давления переднего моста

- В5б: Датчик давления переднего моста
- Y26: Электромагнитный клапан регулировка уровня переднего моста

В71: Датчик 'Системное давление тормозного контура' 1 и 2

- 1: Четырёхконтурный защитный клапан
- 2: Влагоотделитель
- В19: Датчик давления 'Вторичные потребители'
- В25: Датчик давления 'Тормозной контур 3'
- В71: Датчик 'Системное давление тормозного контура' 1 и 2
- R6: Подогрев влагоотделителя

В76: Датчик конденсата

- В7б: Датчик конденсата

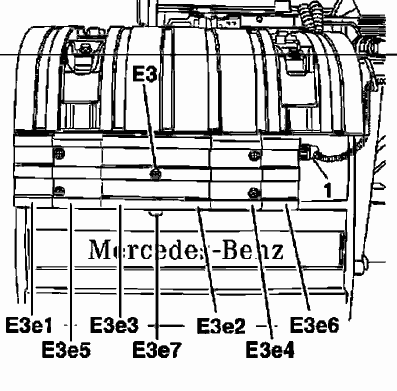

ЕЗ: Задний габаритный фонарь, левый

- ЕЗ: Задний габаритный фонарь, левый
- Е3е1: Задний габаритный огонь / Контурный огонь
- Е3е2: Задний габаритный огонь
- ЕЗеЗ: Стоп-сигнал
- Е3е4: Фонарь заднего хода
- Е3е5: Указатель сигнала поворота
- ЕЗеб: Задний противотуманный огонь А/м с левым рулём
- Е3е7: Освещение номерного знака А/м с левым рулём

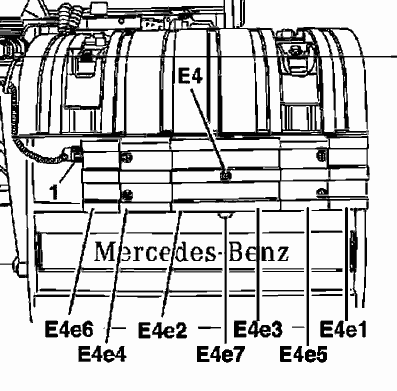

Е4: Задний габаритный фонарь, правый

- Е4: Задний габаритный фонарь, правый
- Е4е1: Задний габаритный огонь / Контурный огонь
- Е4е2: Задний габаритный огонь
- Е4еЗ: Стоп-сигнал
- Е4е4: Фонарь заднего хода
- Е4е5: Указатель сигнала поворота
- Е4еб: Задний противотуманный огонь А/м с правым рулём
- Е4е7: Освещение номерного знака А/м с правым рулём

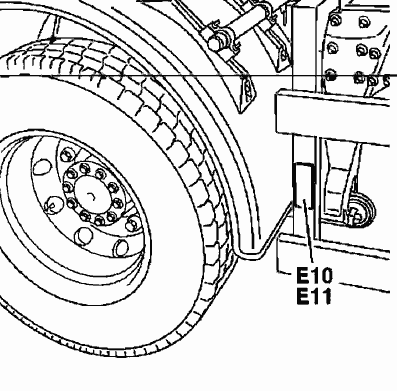

Е10 / E11: Боковые маркерные фонари

- ЕЮ / Е11: Боковые маркерные фонари

F52: Предохранитель блока управления Задний модуль НМ, клемма 30

- F51: Предохранитель блока управления FM передний модуль, клемма 30 (80А)
- F52: Предохранитель блока управления Задний модуль НМ, клемма 30 (60А)
- Х128: Распределитель электроэнергии 'клемма 30'

F52: Предохранитель блока управления Задний модуль НМ, клемма 30

- F51: Предохранитель блока управления FM передний модуль, клемма 30 (80А)
- F52: Предохранитель блока управления Задний модуль НМ, клемма 30 (60А)
- Х128: Распределитель электроэнергии 'клемма 30'

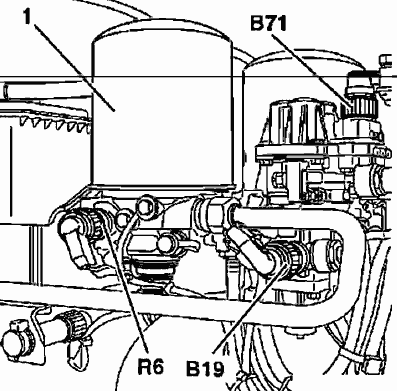

R6: Подогрев влагоотделителя

- 1: Влагоотделитель
- В19: Датчик давления 'Вторичные потребители'
- В71: Датчик 'Системное давление тормозного контура' 1 и 2
- R6: Подогрев влагоотделителя

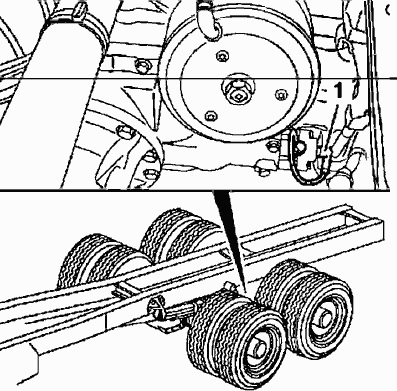

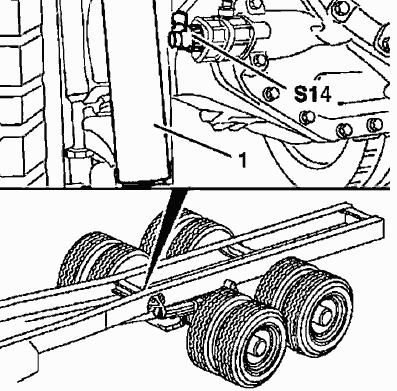

S14: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 1

- 1: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 1. (S14)

S14: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 1

-1: Амортизатор Задний мост справа
- S14: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 1.

S15: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 2

-1: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 2. (S15)

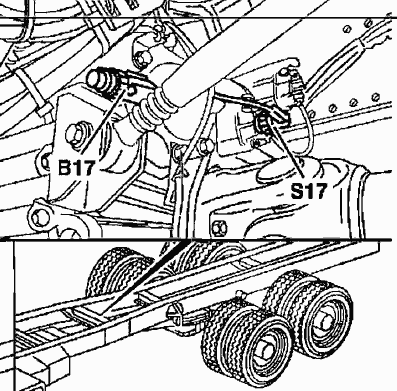

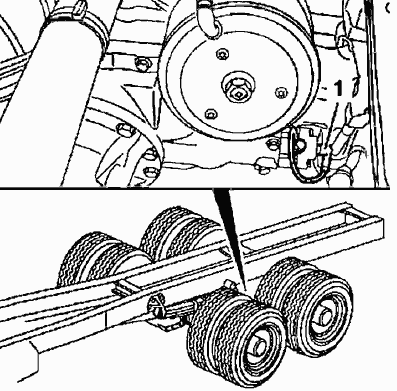

S17: Контрольный выключатель блокировки межосевого дифференциала в раздаточной коробке

- В17: Датчик скорости
- S17: Контрольный выключатель блокировки межосевого дифференциала в раздаточной коробке

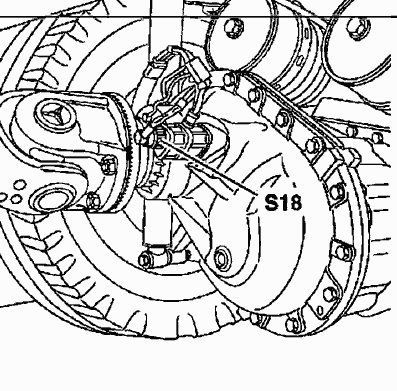

S18: Контрольный выключатель задней блокировки межосевого дифференциала

- S18: Контрольный выключатель задней блокировки межосевого дифференциала

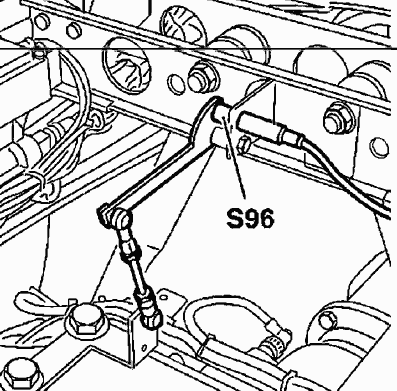

S96: Выключатель перегрузки моста "Nummek"

- S96: Выключатель перегрузки моста "Nummek"

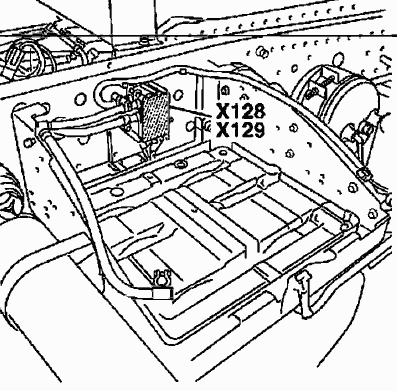

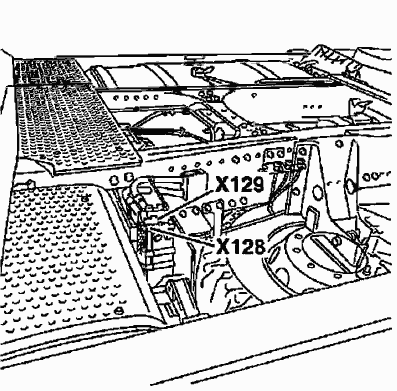

Х128: Распределитель электроэнергии 'клемма 30'

- Х128: Распределитель электроэнергии 'клемма 30'
- Х129: Распределитель электроэнергии 'клемма 31'

Х128: Распределитель электроэнергии 'клемма 30'

- Х128: Распределитель электроэнергии 'клемма 30'
- Х129: Распределитель электроэнергии 'клемма 31'

Х129: Распределитель электроэнергии 'клемма 31'

- Х128: Распределитель электроэнергии 'клемма 30'
- Х129: Распределитель электроэнергии 'клемма 31'

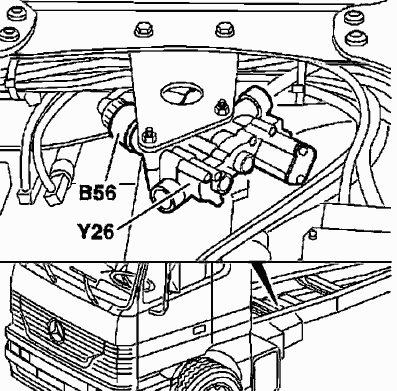

В56: Датчик давления переднего моста

- В5б: Датчик давления переднего моста
- Y26: Электромагнитный клапан регулировка уровня переднего моста

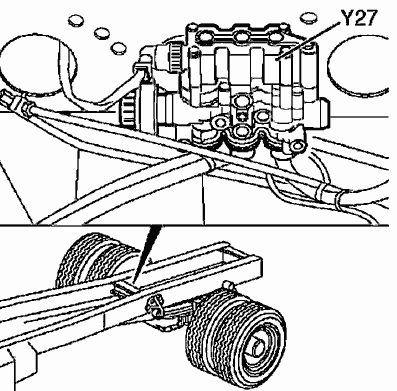

Y27: Блок электромагнитных клапанов регулировки уровня (тип а/м 4x2)

- Y27: Блок электромагнитных клапанов регулировки уровня (тип а/м 4x2)

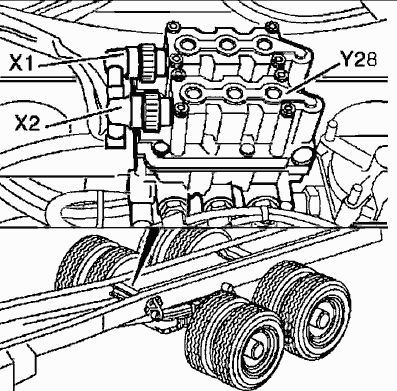

Y28: Блок электромагнитных клапанов регулировки уровня (тип а/м 6x2)

- XI: Штекерные соединения Электромагнитные клапаны Y28y1, Y28y2, Y28y3
- Х2: Штекерные соединения Электромагнитные клапаны Y28y4, Y28y5
- Y28: Блок электромагнитных клапанов регулировки уровня (тип а/м 6x2)

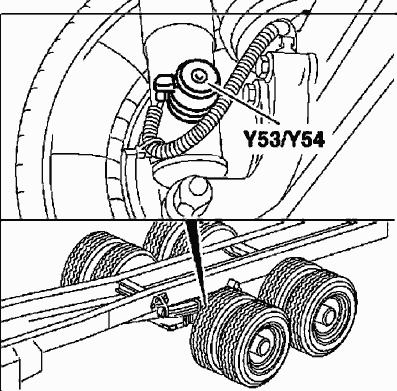

Y53-Y56: Пропорциональные клапаны в амортизаторах

- Y53-Y56: Пропорциональные клапаны в амортизаторах
