Электросхема комбинация приборов INS Mercedes Axor 940-944

Соединение по CAN и К-провода к другим блокам управления

Фрагмент электросхемы FR система управления движением

- АЗ: FR система управления движением
- Z1: Точка звезды CAN

Фрагмент электросхемы блока управления FLA
электрофакельный подогреватель воздуха

- АЗ: Блок управления FR система управления движением
- А4: Блок управления FLA электрофакельный подогреватель воздуха
- А7: Базовый модуль

Электросхема шины CAN двигателя

- АЗ: Блок управления FR система управления движением
- А4: Блок управления FLA электрофакельный подогреватель воздуха
- Аб: Блок управления MR система управления двигателем

Фрагмент электросхемы блока управления ABS антиблокировочная система

- А10: Блок управления ABS антиблокировочная система
- А7: Базовый модуль
- Z1: Точка звезды CAN

Фрагмент электросхемы: блок управления BS

- A11 : Блок управления BS управление тормозной системой
- Z1: Точка звезды CAN
- Н: Шина CAN High
- L: Шина CAN Low
- XI 18/7, XI 18/9: Штекерное соединение точки звезды CAN

Фрагмент электросхемы блока управления NR Система регулирования уровня кузова

- А14: Блок управления NR Система регулирования уровня кузова
- А7: Базовый модуль
- Z1: Точка звезды CAN

Фрагмент электросхемы блока управления WR система регулирования поперечных колебаний

- А14.2: Блок управления WR система регулирования поперечных колебаний
- А7: Базовый модуль
- Z2: Точка звезды CAN на задней стенке кабины водителя

А16: Соединение по CAN с блоком управления GS управление переключением передач

- А16: Блок управления GS
- Z1: Точка звезды CAN на консоли
- Z2: Точка звезды CAN на задней стенке кабины водителя

Фрагмент электросхемы: блок управления RS

- А20: Блок управления RS управление тормозом-замедлителем (ретардером)
- Z2: Точка звезды CAN на задней стенке кабины водителя

Соединение по CAN с блоком управления PSM параметрируемый спецмодуль

- А22: Блок управления PSM параметрируемый спецмодуль
- Z1: Точка звезды шины CAN а/м

Фрагмент электросхемы блока управления WS система техобслуживания

- АЗ0: Блок управления WS система техобслуживания
- А7: Базовый модуль
- Z1: Точка звезды CAN на консоли

Фрагмент электросхемы ZHE дополнительное отопление

- А31: ZHE дополнительное отопление
- 1: Клемма 30
- 18/12: Провод К (коммуникационный)

Фрагмент электросхемы: блок управления МТСО, комбинация приборов INS, датчик скорости и дополнительное записывающее устройство

- РЗ: МТСО модульный тахограф
- Р4: INS комбинация приборов
- В17: Датчик скорости
- Х83: Подключение для дополнительного записывающего устройства

Фрагмент электросхемы

- Р4: INS комбинация приборов
- Z1: Точка звезды CAN на консоли

Электропитание для других блоков управления

Фрагмент электросхемы электропитания блока управления FR

- АЗ: Блок управления FMR
- А7: Базовый модуль

Фрагмент электросхемы блока управления FLA электрофакельный подогреватель воздуха

- АЗ: Блок управления FR система управления движением
- А4: Блок управления FLA электрофакельный подогреватель воздуха
- А7: Базовый модуль

Фрагмент электросхемы электропитания блока управления MR система управления двигателем

- А6: Блок управления MR система управления двигателем
- А7: Базовый модуль
- G1: Аккумуляторная батарея
- G2: Генератор
- N3: Штекерное соединение (55-контактное)
- XI: Штекерное соединение (15-контактное или 16-контактное)
- Х2.2: Штекерное соединение на плате штекеров 'Кабина водителя - шасси'
Указание:
- N3/18, Х1/12: На выбор в зависимости от исполнения

Фрагмент электросхемы блока управления ABS антиблокировочная система

- АЮ: Блок управления ABS антиблокировочная система
- А7: Базовый модуль
- Z1: Точка звезды CAN

Фрагмент электросхемы: блок управления BS

- A11: Блок управления BS управление тормозной системой
- А7: Базовый модуль
- Х8 15/1-15 Напряжение питания 'Кл. 31' от базового модуля
- Х13 18/1-18 Напряжение питания 'Кл. 15' от базового модуля
- Х9 18/1-18 Напряжение питания 'Кл. 30' от базового модуля

Фрагмент электросхемы блока управления NR Система регулирования уровня кузова

- А14: Блок управления NR Система регулирования уровня кузова
- А7: Базовый модуль
- Z1: Точка звезды CAN

Фрагмент электросхемы блока управления WR система регулирования поперечных колебаний

- А14.2: Блок управления WR система регулирования поперечных колебаний
- А7: Базовый модуль
- Z2: Точка звезды CAN на задней стенке кабины водителя

А16: Электропитание на блоке управления GS управление переключением передач

- А1: Держатель предохранителя
- А7: Базовый модуль
- А15: Модуль рычага переключения GS (EPS)
- А16: Блок управления GS (EPS)

Фрагмент электросхемы: блок управления RS

- А20: Блок управления RS управление тормозом-замедлителем (ретардером)
- А7: Базовый модуль

А22: Электропитание на блоке управления PSM параметрируемый спецмодуль

- А22: PSM параметрируемый спецмодуль
- А7: Базовый модуль

Фрагмент электросхемы блока управления WS система техобслуживания

- АЗО: Блок управления WS система техобслуживания
- А7: Базовый модуль
- Z1: Точка звезды CAN на консоли

Фрагмент электросхемы ZHE: электропитание

- А31: Дополнительный воздушный отопитель
- F29: Предохранитель ZHE
- F28: Предохранитель ZHE
- S61: Таймер
- А7: Базовый модуль
- А14: Блок управления NR
- W2: Точка массы в пространстве для ног переднего пассажира кабины водителя
- W6: Точка массы на консоли рулевой колонки
- ХВ.31: Место спайки проводов 'кл. 31' посередине консоли кабины водителя (в случае выключателя аварийной световой сигнализации и прикуривателя)
- ХВ.ЗО: Место спайки проводов 'кл. 30' посередине консоли кабины водителя (в случае 2-го отсека аудиомодуля и выключателя противообледенителя 'кондиционера')
- J40: Спаечный соединитель проводов
- J42: Спаечный соединитель проводов
Указание:
- Контакты А31 XI 18/1 и А31 XI 18/4 соединены с Х6 8/2 и Х6 8/8 на блоке управления.

Фрагмент электросхемы: блок управления МТСО в сочетании с другими блоками управления

- РЗ: МТСО модульный тахограф
- А16: EAS электронная система управления трансмиссией
- АЗО: WS система техобслуживания
- АЗ: FR система управления движением
- А7: Базовый модуль
- R2: Ограничитель тока (только на а/м GGVS)

Фрагмент электросхемы

- А7: Базовый модуль
- РЗ: MTCO модульный тахограф
- Р4: INS комбинация приборов

Фрагмент электросхемы

- Р4: INS комбинация приборов
- Z1: Точка звезды CAN на консоли

Электропитание базового модуля

- А7: Базовый модуль
- G1: Аккумуляторная батарея
- G2: Генератор
- M1: Стартер
- S1: Замок зажигания
- Х9: Колодка клеммы 31 на кронштейне аккумуляторной батареи
- Х14: Колодка клеммы 30 на плате штекеров 'Кабина водителя - шасси'
- Х15: Колодка клеммы 31 на плате штекеров 'Кабина водителя - шасси'

Фрагмент электросхемы

- Р4: INS комбинация приборов
- В18: Датчик давления 'Контроль опрокидывающего устройства'
- В19: Датчик давления 'Вторичные потребители'
- В25: Выключатель 'Системное давление тормозного контура 3'
- В26: Выключатель 'Остановочный тормоз'
- S8: Датчик положения групп
- Х2.1: Штекерное соединение Х2.1 на плате штекеров 'Кабина водителя-шасси'
- Х5.1: Штекерное соединение Х5.1 на плате штекеров 'Кабина водителя-шасси'
- Хб.1: Штекерное соединение Х6.1 на плате штекеров 'Кабина водителя-шасси'
- Х6.2: Штекерное соединение Х6.2 на плате штекеров 'Кабина водителя-шасси'
- Х12: 7-контактная розетка ABS прицепа
- Х29: Штекерное соединение для КП
- (705): Модельный ряд SKT

Фрагмент электросхемы

- Р4: INS комбинация приборов
- В22: Датчик уровня топлива
- В71: Датчик 'Системное давление тормозного контура' 1 и 2
- В25: Датчик давления 'Тормозной контур 3'

Фрагмент электросхемы Генератор

- АЗ: FR система управления движением
- Р4: INS комбинация приборов
- G2: Генератор

Фрагмент электросхемы

- Р4: INS комбинация приборов
- S12: Контрольный выключатель блокировки межколёсного дифференциала на переднем мосту 1
- S14: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 1
- S15: Контрольный выключатель блокировки межколёсного дифференциала на заднем мосту 2
- S17: Контрольный выключатель блокировки межосевого дифференциала в раздаточной коробке
- S18: Контрольный выключатель задней блокировки межосевого дифференциала
- S19: Датчик уровня масла гидроусилителя рулевого управления
- Х3.1: Штекерное соединение Х3.1 на плате штекеров 'Кабина водителя-шасси'
- Х4.3: Штекерное соединение Х4.3 на плате штекеров 'Кабина водителя-шасси'
- Х6.1: Штекерное соединение Х6.1 на плате штекеров 'Кабина водителя-шасси'
- (470): Тип а/м 6x2/4

Фрагмент электросхемы

- А44: Блок управления EDW система противоугонной сигнализации
- Е22: Рабочая лампа
- Р4: INS комбинация приборов
- S20: Выключатель 'Разблокировка кабины водителя слева'
- S21: Выключатель 'разблокировка кабины водителя справа'

Фрагмент электросхемы

- Р4: INS комбинация приборов
- S23: Контрольный выключатель 'Механизм отбора мощности 1'
- S80: Контрольный выключатель 'Механизм отбора мощности 3'
- S108: Выключатель 'ADR'
- Х2.2: Штекерное соединение Х2.2 на плате штекеров 'Кабина водителя-шасси'
- Х2.3: Штекерное соединение Х2.3 на плате штекеров 'Кабина водителя-шасси'
- Х38: Штекерное соединение 'Механизм отбора мощности'

Фрагмент электросхемы шины CAN

- Z1: Точка звезды CAN на консоли
- Z2: Точка звезды CAN на задней стенке кабины водителя

Место установки блоков управления на передней стенке кабины

- 1: FLA электрофакельный подогреватель воздуха
- 2: NR Система регулирования уровня кузова
- 3: WS система техобслуживания
- 4: HPS система гидропневматического переключения передач
- 5: FR система управления движением
- 6: ABS антиблокировочная система или BS тормозное управление
- 7: PSM параметрируемый спецмодуль

Место установки блоков управления на задней стенке кабины водителя

- 1: ESR система электронного регулирования амортизаторов
- 2: KSA система комфортабельного открывания/закрывания / ZV центральная блокировка замков
- 3: FFB дистанционное радиоуправление
- 4: Место блока управления в настоящее время не занято.
- 5: КОМ коммуникационный интерфейс
- б: RS управление тормозом-замедлителем (ретардером)
- 7: GS управление переключением передач
- 8: EDW система противоугонной сигнализации

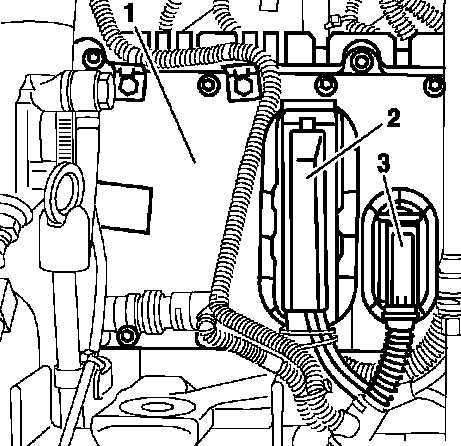

А6: Блок управления MR система управления двигателем

- 1: Блок управления MR система управления двигателем (А6)
- 2: Штекер N3 на блоке управления MR система управления двигателем
- 3: Штекер XI на блоке управления MR система управления двигателем

Место установки дополнительного отопителя в короткой кабине водителя

- А31: ZHE дополнительное отопление

Место установки дополнительного отопителя в длинной кабине водителя

- А31: ZHE дополнительное отопление

Место установки на комбинации приборов

- Р4: INS комбинация приборов

Расположение штекеров на комбинации приборов

- Р4: Комбинация приборов
- XI: Штекерное соединение XI
- Х2: Штекерное соединение Х2
- ХЗ: Штекерное соединение ХЗ

Расположение штекеров на базовом модуле

- 30: Электропитание
- 15: Электропитание
- 31: Масса
- Х9, Х10, Х12, Х13: 18-контактные штекерные соединения
- Х6, Х8: 15-контактные штекерные соединения
- XI, Х2, ХЗ, X II: 12-контактные штекерные соединения
- Х14: 10-контактные штекерные соединения
- Х5, Х7: 9-контактные штекерные соединения
- Х4: 8-контактные штекерные соединения

Место установки датчика В22

- 1: Датчик уровня топлива

Место установки штекерного соединения В71

- 1: Датчик 'Системное давление тормозного контура' 1 и 2

Место установки штекерного соединения Х2.1

- Место установки штекерного соединение Х2.1 в передней части кабины водителя

Место установки штекерного соединения Х6.1

- Место установки штекерного соединение Х6.1 в передней части кабины водителя

Место установки штекерного соединения Х6.2

- Место установки штекерного соединение Х6.2 в передней части кабины водителя

Место установки штекерного соединения Х6.3

- Место установки штекерного соединение Х6.3 в передней части кабины водителя

Х13: Диагностический разъём

- Х13: Диагностический разъём, 14-контактный

Место установки точки звезды CAN на консоли

- Место установки точки звезды CAN на консоли

Место установки точки звезды CAN на задней стенке кабины водителя

- Место установки точки звезды CAN на задней стенке кабины водителя

Распределение контактов штекерного соединения XI, Х2 и ХЗ на комбинации приборов

Распределение контактов:
- 1: Контрольный выключатель передней блокировки межосевого дифференциала
- 2: Контрольный выключатель для блокировки дифференциала на 1-ом переднем мосту
- 3: Вход для контрольной лампы уровня жидкости омывателя
- 4: Контрольный выключатель для блокировки дифференциала на 1-ом заднем мосту
- 5: Контрольный выключатель для блокировки дифференциала на 2-ом переднем мосту
- 6: Вход для контрольной лампы разблокировки кабины водителя
- 7: Контрольный выключатель для блокировки дифференциала на 2-ом заднем мосту
- 8: Блокировка заднего межосевого дифференциала
- 9: Вход для контрольной лампы разблокировки кабины водителя
- 10: Блокировка межосевого дифференциала или мост "Nummek"
- 11: Датчик давления 'Вторичные потребители'
- 12: Грузоподъёмный борт, контроль опрокидывающего устройства или снижение тормозного давления
- 13: Вход для контрольной лампы неисправности ламп
- 14: Датчик уровня масла гидроусилителя рулевого управления
- 15: Вход для неисправностей в ABS прицепа
- 16: Шина CAN High
- 18: Шина CAN Low

Распределение контактов штекерного соединения Х6.1

- 7: Блокировка дифференциала заднего моста 1
- 8: Блокировка дифференциала заднего моста 2
- 10: Блокировка межосевого дифференциала раздаточной коробки
- 11: Блокировка заднего межосевого дифференциала
- 13: Индикатор опрокидывающего устройства
- 14: Системное давление для вторичных потребителей
- 15: Розетка прицепа (7-контактная)
- 16: Разблокировка кабины водителя слева
- 17: Разблокировка кабины водителя справа
- 18: Датчик уровня топлива

Распределение контактов штекерного соединения Х6.2

Распределение контактов:
- 1: Сигнальный провод датчика 'Системное давление контура 1'
- 2: Электропитание датчика 'Системное давление контур 1'
- 3: Провод массы датчика 'Системное давление контур 1'
- 4: Сигнальный провод датчика 'Системное давление контура 2'
- 5: Электропитание датчика 'Системное давление контур 2'
- 6: Провод массы датчика 'Системное давление контур 2'
- 7: Выключатель 'Системное давление тормозного контура 3'

Распределение контактов штекерного соединения В71

- 1: Не занято
- 2: Сигнальный провод датчика 'Системное давление контура 1'
- 3: Электропитание датчика 'Системное давление контур 1'
- 4: Провод массы датчика 'Системное давление контур 1'
- 5: Сигнальный провод датчика 'Системное давление контура 2'
- 6: Электропитание датчика 'Системное давление контур 2'
- 7: Провод массы датчика 'Системное давление контур 2'

В22: Датчик уровня топлива

Распределение контактов:
- 1: Сигнальный провод
- 2: Масса
- 3: Не занято
- 4: Не занято

В76: Датчик конденсата

- 1: Сигнальный провод датчика конденсата
- 2: Масса датчика
- 3: Электропитание датчика
Назад к содержимому
