Реализация протокола передачи данных SAE J1939 Knorr - Bremse
в электронных блоках управления ABS/ATC CN12, EU12, U12 и U16



Спецификация интерфейса (устройства сопряжения) J1939.
J1939 интерфейс передачи данных использует канал передачи данных для обмена данными между электронным блоком управления и другими системами в соответствии с описанием J1939/11. Канал передачи данных реализован с использованием 2-проводной, дифференциальной шины данных.

Электрические параметры.
Каждое разветвление эквивалентно контуру, который показан ниже.

Описание
• Логическое состояние
Каждый драйвер имеет рецессивное (подчиненное) состояние, когда оба драйвера выключены. И доминантное (преобладающее) состояние, когда оба драйвера включены.
• Состояние шины
Шина находится в рецессивном состоянии, если дифференциальное напряжение VD=VC-H-VC-L около 0V, и в доминантном состоянии, если VD превышает 1,5V.

J1939 сообщения.
Резюме сообщений (краткое изложение).
Электронный блок управления в J1939 канале передачи данных поддерживает следующие (приведенные ниже в Таблице) стандартные сообщения. Все другие сообщения игнорируются. Данные отображаются в гексодецимальной (шестнадцатиричной) форме записи.

Стандартные сообщения, поддерживаемые протоколом J1939.
Описание следующих меню содержания таких как
Передаваемые сообщения.

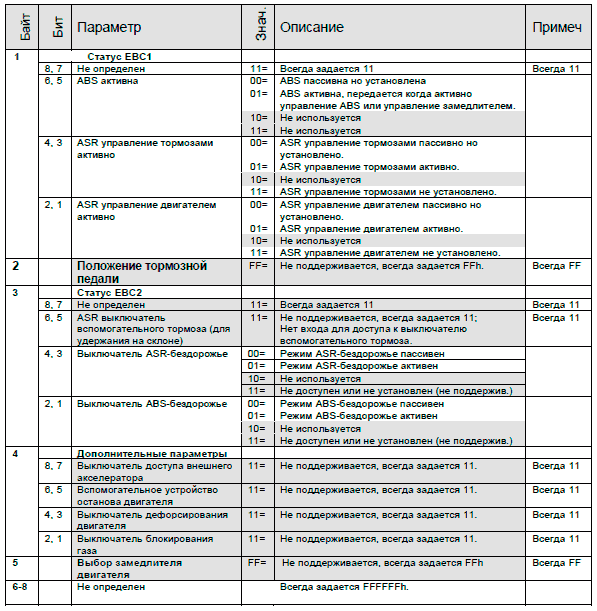

EBC1, электронный блок управления тормозами #1.
TSC1_AE, контроль момента/скорости _ двигатель.
TSC1_ARD, контроль момента/скорости _ замедлитель карданной передачи.
TSC1_ARE, контроль момента/скорости _ замедлитель двигателя.
TSC1_REX, контроль момента/скорости _ горный тормоз.
WSI, информация о скорости колеса.
Получаемые сообщения
EBC1-CTIS, электронный блок управления тормозами _ централизованная система накачки шин.
EEC1, электронный блок управления двигателем #1.
ERC1_RE, электронный блок управления замедлителем _ замедлитель двигателя.
ERC1_RD, электронный блок управления замедлителем _ замедлитель карданной передачи.
ERC1_REX, электронный блок управления замедлителем _ горный тормоз.
