Схемы RENAULT MAGNUM 2000-2006 в один клик...

без водяных знаков и в хорошем качестве в

СС1, ЭБУ ABS / ASR C

Место расположения зависит от того, на каком автомобиле установлена система АВБ.

Компоненты системы
Электронный блок управления (ЭБУ)
ЭБУ защищен от короткого замыкания: Да
Минимальное напряжение: 21,6 V
Максимальное напряжение: 32 V

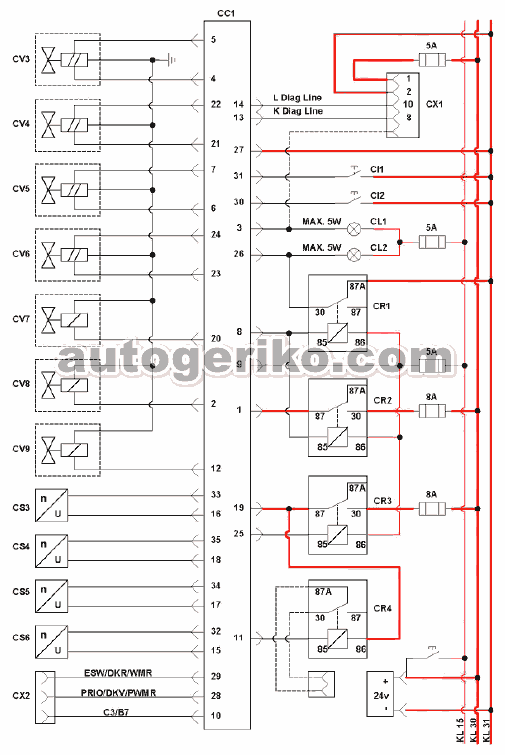

WABCO ABS/ASR C 4S/3M 446 004....0

СС1, ЭБУ ABS/ASR С
С11, Выключатель вспомогательных функций ASR
CI2, Выключатель ABS для внедорожных условий
CL1, Сигнальная лампа ASR (АТС)
CL2, Сигнальная лампа ABS
CR1, Реле светового индикатора
CR2, Диагональное реле 1
CR3, Диагональное реле 2
CR4, Реле управления третьим тормозом
CS3, Датчик колесной скорости, ведущая ось, правая сторона
CS4, Датчик колесной скорости, ведущая ось, левая сторона
CS5, Датчик колесной скорости, передняя ось, правая сторона
CS6, Датчик колесной скорости, передняя ось, левая сторона
CV3, Модулятор ABS, ведущая ось, правая сторона
CV4, Модулятор ABS, ведущая ось, левая сторона
CV5, Модулятор ABS, поворотная ось, правая сторона
CV6, Модулятор ABS, поворотная ось, левая сторона
CV7, Клапан дифференциала ASR, ведущая ось, справа
CV8, Дифференциальный клапан ASR, ведущая ось, слева
CV9, Пропорциональный клапан ASR
СХ1, Интерфейс диагностики
СХ2, Розетка, интерфейс ASR / управление двигателем
К Diag Line, Диагностическая линия К
L Diag Line, Диагностическая линия L

WABCO_ABS/ASR C_446 003....0


WABCO ABS/ASR C_446 003....0

СС1, ЭБУ ABS/ASR С
С11, Выключатель вспомогательных функций ASR
CI2, Выключатель ABS для внедорожных условий
CL1, Сигнальная лампа ASR (АТС)
CL2, Сигнальная лампа ABS
CR1, Реле светового индикатора
CR2, Диагональное реле 1
CR3, Диагональное реле 2
CR4, Реле управления третьим тормозом
CS1, Датчик колесной скорости, дополнительный мост, правая сторона
CS2, Датчик колесной скорости, дополнительный мост, левая сторона
CS3, Датчик колесной скорости, ведущая ось, правая сторона
CS4, Датчик колесной скорости, ведущая ось, левая сторона
CS5, Датчик колесной скорости, передняя ось, правая сторона
CS6, Датчик колесной скорости, передняя ось, левая сторона
CV1, Модулятор ABS, подъемная ось, правая сторона
CV2, Модулятор ABS, подъемная ось, левая сторона
CV3, Модулятор ABS, ведущая ось, правая сторона
CV4, Модулятор ABS, ведущая ось, левая сторона
CV5, Модулятор ABS, поворотная ось, правая сторона
CV6, Модулятор ABS, поворотная ось, левая сторона
CV7, Клапан дифференциала ASR, ведущая ось, справа
CV8, Дифференциальный клапан ASR, ведущая ось, слева
CV9, Пропорциональный клапан ASR
СХ1, Интерфейс диагностики
СХ2, Розетка, интерфейс ASR / управление двигателем
К Diag Line, Диагностическая линия К
L Diag Line, Диагностическая линия L

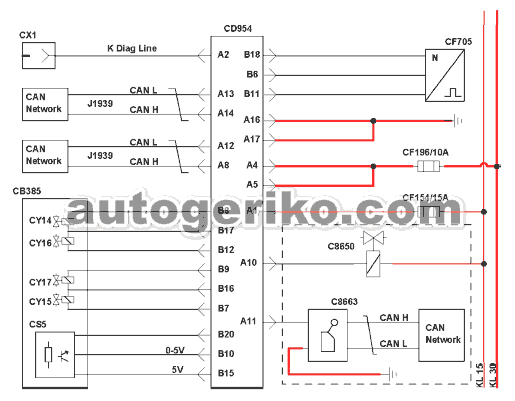

AS Tronic, Коробка передач с электронным управлением

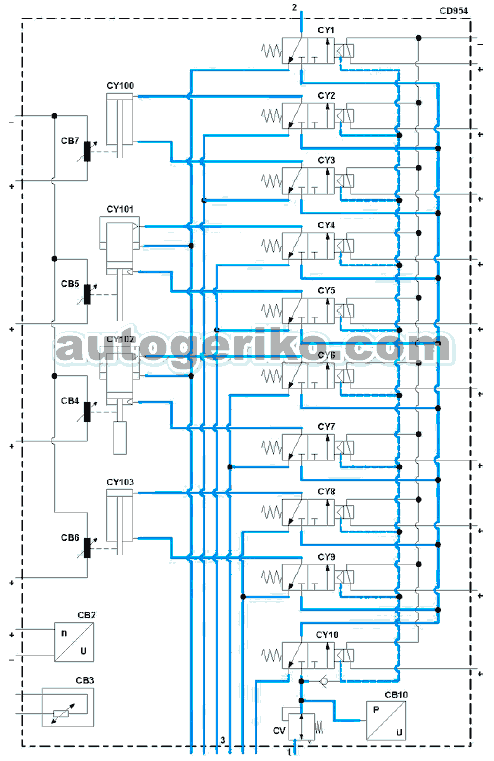

AS-TR0NIC_V16.1

СВ10, Датчик воздушного давления
СВ2, Датчик числа оборотов на входе коробки передач
СВЗ, Датчик внутренней температуры
СВ4, Датчик включения передачи
СВ5, Датчик положения рычага переключения передач
СВ6, Датчик включения группы пониженных передач
СВ7, Датчик положения разветвителя
СD954, ЭБУ КПП АБ Тгопю
СY, Дроссельный клапан регулировки давления
СY1, Электромагнитный клапан тормоза в трансмиссии
СY10, Электроклапан подачи сжатого воздуха
СY100, Разбивка цилиндров
СY101, Цилиндр выбора передачи
СY102, Цилиндр включения передачи
СY103, Цилиндр изменения диапазона
СY2, Электроклапан высокого разделения
СYЗ, Электроклапан низкого разделения
СY4, Электроклапан переключателя передач 1
СYЗ, Электроклапан переключателя передач 2
СY6, Электроклапан включения передач 1
СY7, Электроклапан включения передач 2
СY8, Электроклапан низкого диапазона КПП
СY9, Электроклапан высокого диапазона КПП


С8650, Электромагнитный клапан механизма отбора мощности
С8663, Рычаг переключения передач AS Tronic
СВ385, Сцепление в сборе. Сцепление в сборе. Регулятор
CD954, ЭБУ КПП AS Tronic
CF154, Предохранитель, вывод KI15
CF196, Предохранитель вывод KI30
CF705, Датчик числа оборотов в коробке передач
CS5, Датчик хода сцепления
СХ1, Диагностический разъем
CY14, Электромагнитный клапан отпускания сцепления на высокой скорости
CY15, Электромагнитный клапан отпускания сцепления на малой скорости
CY16, Электромагнитный клапан выжима сцепления на высокой скорости
CY17, Электромагнитный клапан выжима сцепления на малой скорости
К Diag Line, Диагностическая линия К

EBS, Электронная система торможения
СА1, ЭБУ EBS

Это "электронная тормозная система". Выходное давление тормозных цилиндров управляется на основе сигналов различных датчиков для вычисления тормозного давления.
Система экстренного торможения (ЕВБ) состоит из трех регулировочных контуров, которые индивидуально контролируются блоком управления ЕВБ. Один контур для регулировки переднего моста. Один контур для регулировки заднего моста. И один контур для регулировки прицепа.
ЕВБ регулирует давление на тормозных цилиндрах с помощью магнитных клапанов, расположенных на модулях регулировки давления. Блок управления ЕВБ координирует электрические сигналы, поступающие от различных датчиков, для регулировки тормозного давления.

Компоненты системы
ЭБУ
Соединение с XI: 18 выводов
Системное питание и "масса" узлов системы
Соединение с Х2: 9 выводов
Аналоговые узлы
Соединение ХЗ: 12 выводов
Модулятор передней оси
Соединение Х4: 15 выводов
Модуль задней оси и модуль прицепа
Общее число выводов: 54

Общее
Подсистемы, входящие в систему электронного торможения ЕВБ
ЕРВ (электропневматическая тормозная система): См. информацию
Электропневматическая подвеска (ЕРВ) управляет давлением в электронной тормозной системе.

АВБ (антиблокировочная система):
Управление тормозами, если колеса заблокированы или могут заблокироваться, с целью предотвращения такой блокировки и сохранения контроля над движением автомобиля, а также повышения эффективности действия тормозов

ТС (система контроля тяги): См. информацию
Если одно из колес проскальзывает, модуль ЕВБ посылает соответствующий сигнал в блок управления и данное колесо подтормаживается. Если оба колеса проскальзывают, на двигатель подается сигнал уменьшения подачи топлива.

ТВА (система регулировки тормозов прицепа): См. информацию
Система ТВА вычисляет необходимое давление для одновременного начала торможения прицепа вместе с тягачом. Это гарантирует оптимальную эффективность торможения прицепа.

EBS 2.1 4S3M



СА1, ЭБУ EBS
CALB, Датчик давления и нагрузки
CBWG, Датчик сигнала тормоза
CDRMA, Модуль EBS переднего моста
CDRMC/D, Двойной модуль EBS, задняя ось
CDSA1L, Датчик колесной скорости, передняя ось, левая сторона
CDSA1R, Датчик колесной скорости, передняя ось, правая сторона
CDSA2L, Датчик колесной скорости, задняя ось, левая сторона
CDSA2R, Датчик колесной скорости, задняя ось, правая сторона
СК1, Реле цепи стоп-сигнала
СК2, Реле ретардера
CL1, Сигнальная лампа падения давления в тормозной системе
CL2, Сигнальная лампа отказа
CL3, Сигнальная лампа ASR (АТС)
CL4, Сигнальная лампа системы ABS прицепа
СО1, Извещатель низкого давления
CS1, Кнопка включения диагностики вручную
CS2, Выключатель ASR
СХ1, Диагностический разъем
СХ2, Соединение с шиной CAN
СХЗ, Интерфейс ABS/EBS-двигатель
ISO 7638, Кабель питания ABS / EBS по стандарту ISO 7638
К Diag Line, Диагностическая линия К
L Diag Line, Диагностическая линия L

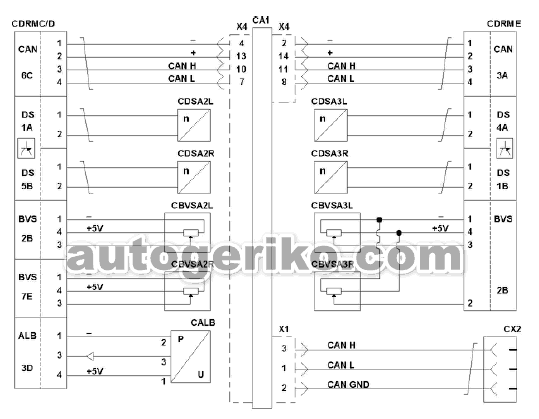

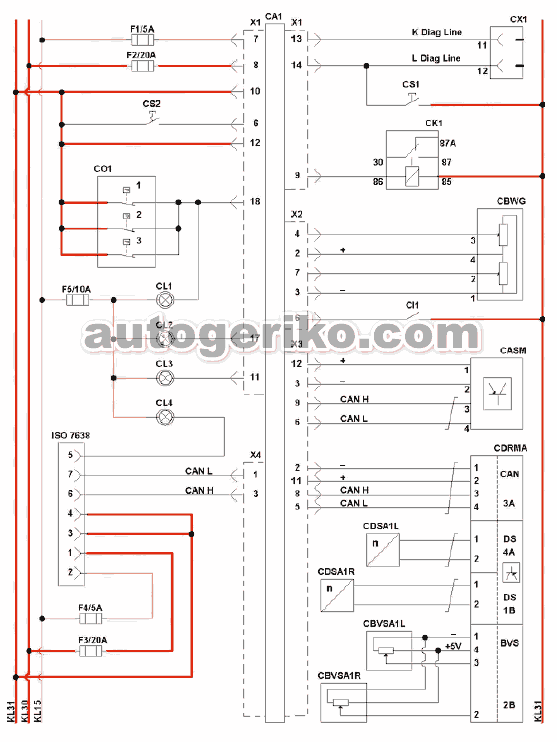

EBS 2.2 6S4M



СА1, ЭБУ EBS
CALB, Датчик давления и нагрузки
CASM, Клапан управления прицепом
CBVA2R, Датчик износа тормозных накладок, задняя ось, правая сторона
CBVA3R, Датчик износа тормозных накладок, третья ось, правая сторона
CBVSA1L, Датчик износа тормозных накладок, передняя ось, левая сторона
CBVSA1R, Датчик износа тормозных накладок, передняя ось, правая сторона
CBVSA2L, Датчик износа тормозных накладок, задняя ось, левая сторона
CBVSA3L, Датчик износа тормозных накладок, третья ось, левая сторона
CBWG, Датчик сигнала тормоза
CDRMA, Модуль EBS переднего моста
CDRMC/D, Двойной модуль EBS, задняя ось
CDRME, Одинарный модуль EBS, третья ось
CDSA1L, Датчик колесной скорости, передняя ось, левая сторона
CDSA1R, Датчик колесной скорости, передняя ось, правая сторона
CDSA2L, Датчик колесной скорости, задняя ось, левая сторона
CDSA2R, Датчик колесной скорости, задняя ось, правая сторона
CDSA3L, Датчик колесной скорости, третья ось, левая сторона
CDSA3R, Датчик колесной скорости, третья ось, правая сторона
С11, Выключатель стояночного тормоза
СК1, Реле цепи стоп-сигнала
CL1, Сигнальная лампа падения давления в тормозной системе
CL2, Сигнальная лампа отказа
CL3, Сигнальная лампа ASR (АТС)
CL4, Сигнальная лампа системы ABS прицепа
СО1, Извещатель низкого давления
CS1, Кнопка включения диагностики вручную
CS2, Выключатель ASR
СХ1, Диагностический разъем
СХ2, Соединение с шиной CAN
ISO 7638, Кабель питания ABS / EBS по стандарту ISO 7638
К Diag Line, Диагностическая линия К
L Diag Line, Диагностическая линия L

ECAS 001, Электронный контроль воздушной подвеской

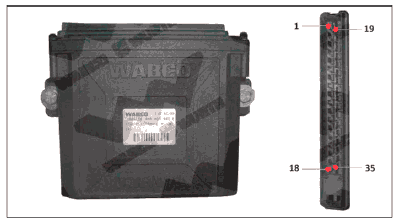

СС1, ЭБУ подвески

Предохранитель ECAS (электронно-пневматическая подвеска)
Электронное управление пневмоподвеской поддерживает постоянную высоту шасси при движении и погрузке-загрузке автомобиля.
Кроме того, системе ECAS выполняет и другие функции:
Задержка пуска. Задержка нужна для предотвращения избыточного потребления воздуха при небольших колебаниях, вызванных неровностями дороги.
программирование нормального уровня II.
индивидуальное управление воздушными сильфонами на оси.
управление подъемной осью.
система управления тяговым усилием.
Система ECAS без датчика давления поставляется в различных конфигурациях:
Датчик на задней оси:
446 055 003 0
446 055 017 0
446 055 009 0
Два датчика на задней оси:
446 055 001 0
Два датчика на задней оси и управление подъемной осью:
446 055 012 0
Два датчика на задней оси и управление подъемной осью с датчиками давления:
446 055 005 0

Общее
Напряжение питания блока управления: 24 V
Настройки: 4х2/6х2
Управление передней осью: Да
Когда система настроена для управления задней осью, она контролирует подвеску одной оси (это может быть и задняя ось) относительно заданной контрольной точки. Клапан управления подвеской передней оси не может управлять левой и правой сторонами подвески по отдельности.
Управление подъемной осью: В зависимости от эталонного значения
  • Задается в параметрах ЭБУ.
Управление задней осью: В зависимости от эталонного значения
  • Клапан управления задней подвеской может отдельно регулировать подвеску на левой и правой сторонах, если установлены два датчика высоты. При этом задаются две контрольные точки.
Функция изменения уровня пола: Нет
Степень защиты: IP30 (DIN 40.050)
Интерфейс с шиной CAN: Нет
Количество контактов блока управления: 35
Максимальное количество датчиков высоты: В зависимости от эталонного значения
В параметрах ЭБУ можно настроить до трех датчиков высоты.
Максимальное количество датчиков давления: Без датчиков давления

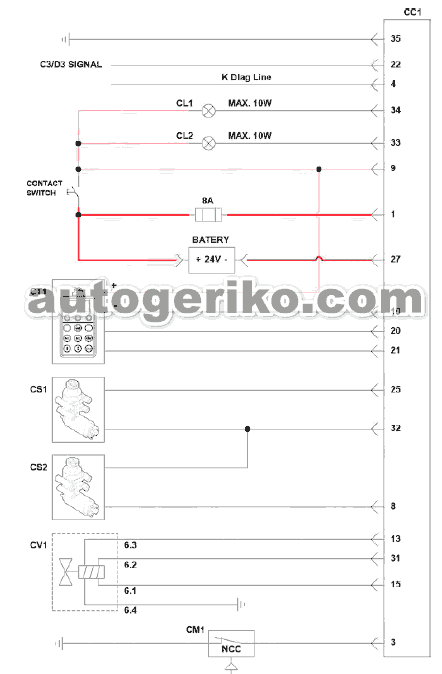

ECAS_W/O PRESSURE SENSOR 446 055 011 0

СС1, ЭБУ подвески
С11, Выключатель нормального уровня I/II
CI4, Выключатель останова
CL1, Сигнальная лампа нормального уровня
CL2, Сигнальная лампа отказа
СМ1, Датчик приточного давления
CS1, Датчик высоты положения задней оси с левой стороны
CS11, Дверной выключатель
CS12, Переключатель подъёмника рампы для кресла/коляски CS2, Датчик высоты положения задней оси с правой стороны CS3, Датчик высоты положения передней оси
CS300, Кнопка блокировки запуска
CS6, Переключатель остановки
CS63b, Выключатель разблокировки дверей
CV2, Клапан ECAS
СХ1, Диагностический разъем
К Diag Line, Диагностическая линия К

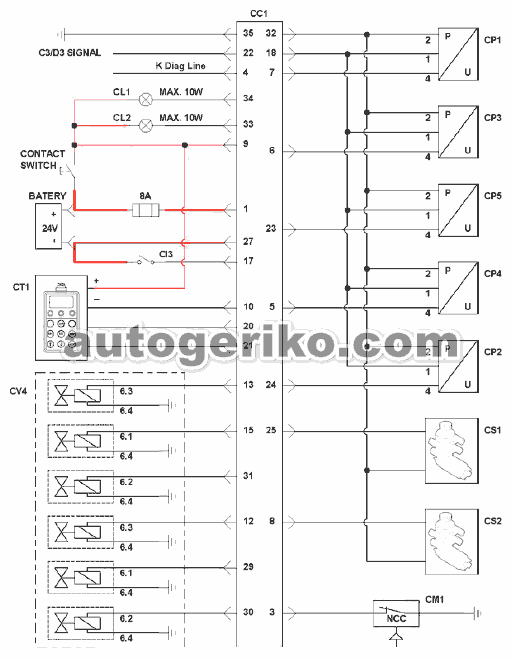

ECAS_W/O PRESSURE SENSOR

СС1, ЭБУ подвески
CI3, Выключатель управления тяговым усилием
CL1, Сигнальная лампа нормального уровня
CL2, Сигнальная лампа отказа
СМ1, Датчик приточного давления
СР1, Датчик давления в подвеске, передняя ось, левая сторона
СР2, Датчик давления в подвеске, передняя ось, правая сторона
СРЗ, Датчик давления в подвеске, задняя ось, левая сторона
СР4, Датчик давления в подвеске, задняя ось, правая сторона
СР5, Датчик давления, подъемная ось
CS1, Датчик высоты положения задней оси с левой стороны
CS2, Датчик высоты положения задней оси с правой стороны
СТ1, R.CU (блок дистанционного управления)
CV4, Блок электроклапанов подвески и управления подъемной осью
К Diag Line, Диагностическая линия К

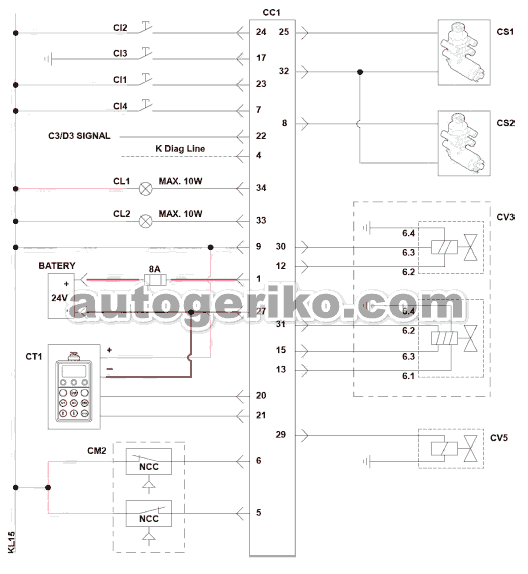

ECAS W/O Pressure Sensor (4460550120)

СС1, ЭБУ подвески
С11, Выключатель нормального уровня I/II
CI2, Выключатель подъемной оси
CI3, Выключатель управления тяговым усилием
CI4, Выключатель останова
CL1, Сигнальная лампа нормального уровня
CL2, Сигнальная лампа отказа
СМ2, Датчик давления в подвеске
CS1, Датчик высоты положения задней оси с левой стороны
CS2, Датчик высоты положения задней оси с правой стороны
СТ1, R.CU (блок дистанционного управления)
CV3, Блок электроклапанов подвески и управления подъемной осью
CV5, Дифференциальный клапан (управление торможением ALB с учетом нагрузки)
К Diag Line, Диагностическая линия К

ECAS W/O Pressure Sensor (4460550010)

СС1, ЭБУ подвески
CL1, Сигнальная лампа нормального уровня
CL2, Сигнальная лампа отказа
СМ1, Датчик приточного давления
CS1, Датчик высоты положения задней оси с левой стороны
CS2, Датчик высоты положения задней оси с правой стороны СТ1, R.CU (блок дистанционного управления)
CV1, Клапан ECAS
К Diag Line, Диагностическая линия К

Двигатель
С9205, ЭБУ системы управления двигателем (УМАС)

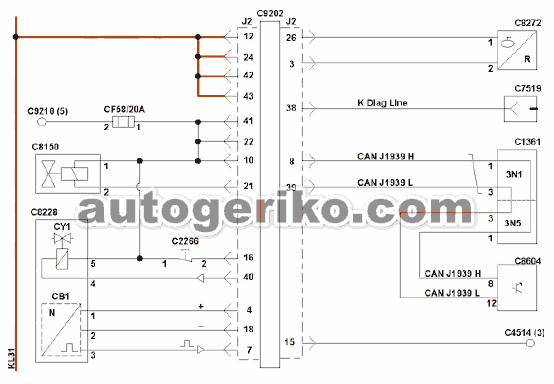

EDC E-TECH EURO3



С1361, Соединительная планка
С2266, Управление отключением двигателя
С4514, Прессостат системы климат-контроля (3 уровня мощности)
С7362, Датчик температуры охлаждающей жидкости
С7368, Датчик давления масла
С7415, Датчик температуры топлива
С7519, Диагностический разъем
С7940, Электроклапан 1 тормоза двигателя J
С7941, Электроклапан 2 тормоза двигателя J
С8150, Выпускной электроклапан тормозной системы
С8228, Вискомуфта с электромагнитным управлением
С8272, Датчик уровня охлаждающей жидкости
С8275, Датчик уровня масла
С8285, Датчик давления наддува
С8286, Датчик температуры воздуха наддува
С8604, ЭБУ КПП AS Tronic
С9202, Блок управления двигателем
С9210, Реле цепи питания двигателя
С9220, Одинарный насос цилиндра 1
С9221, Одинарный насос цилиндра 2
С9222, Одинарный насос цилиндра 3
С9223, Одинарный насос цилиндра 4
С9224, Одинарный насос цилиндра 5
С9225, Одинарный насос цилиндра 6
С9226, Датчик температуры масла
С9228, Датчик числа оборотов маховика
С9230, Датчик числа оборотов двигателя на коленвалу
СВ1, Датчик числа оборотов вентилятора
CY1, Электроклапан вентилятора
К Diag Line, Диагностическая линия К

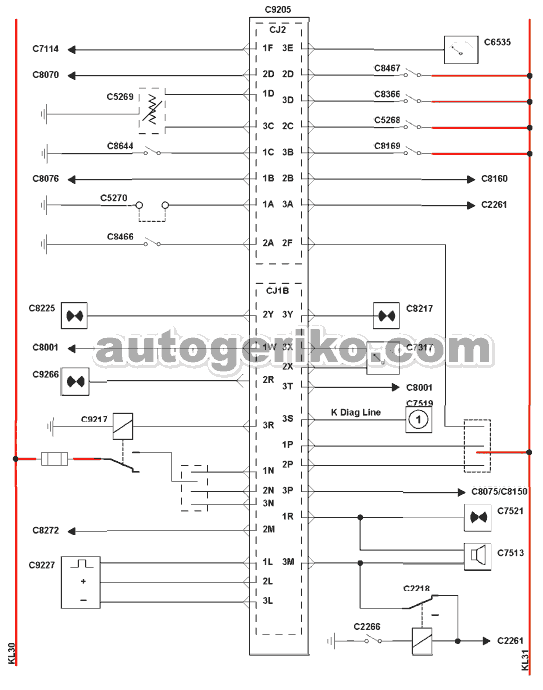

EDC VMAC



С2150, Имеется разъем питания
С2218, Реле остановки двигателя
С2261, Противоугонное устройство и пуск
С2266, Управление отключением двигателя
С5268, Управление режимом регулирования скорости и оборотов двигателя
С5269, Управление скоростью и оборотами двигателя
С5270, Схема ограничения скорости, экспортный вариант
С6535, Датчик уровня масла
С7114, Тахограф
С7317, Индикатор давления масла
С7362, Датчик температуры охлаждающей жидкости
С7368, Датчик давления масла
С7513, Звуковая сигнализация
С7519, Диагностический разъем
С7521, Электроклапан аварийного останова
С8001, ЭБУ ABS
С8070, Электрическое управление ретардером
С8075, Управление тормозом двигателя
С8076, Электрический контакт на педали, тормоз двигателя
С8150, Электроклапан тормоза двигателя
С8160, Контакт останова
С8169, Датчик давления стояночного тормоза
С8217, Индикатор температуры охлаждающей жидкости
С8225, Датчик уровня охлаждающей жидкости
С8261, Датчик числа оборотов двигателя
С8272, Датчик уровня охлаждающей жидкости
С8275, Датчик уровня масла
С8286, Датчик температуры воздуха наддува
С8366, Контакт механизма отбора мощности
С8466, Контакт нейтрали КПП
С8467, Контакт 1-й передачи
С8644, Контакт сцепления

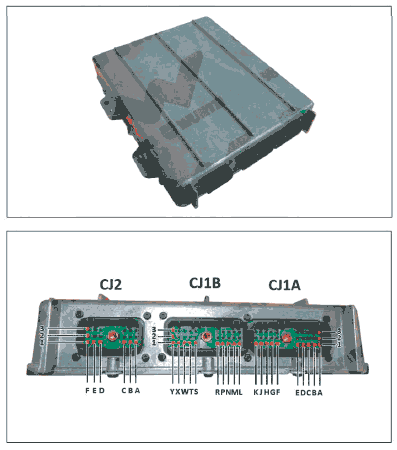

С9205, ЭБУ системы управления двигателем (VMAC)
С9217, Реле цепи питания ЭБУ VMAC
С9218, "ECONOAVANCE" Соленоидный клапан впрыска
С9219, Привод штока насоса
С9227, Датчик педали акселератора
С9262, Датчик режима работы насоса инжектора
С9265, Датчик штока насоса
С9266, Сигнальная лампа EDC
К Diag Line, Диагностическая линия К

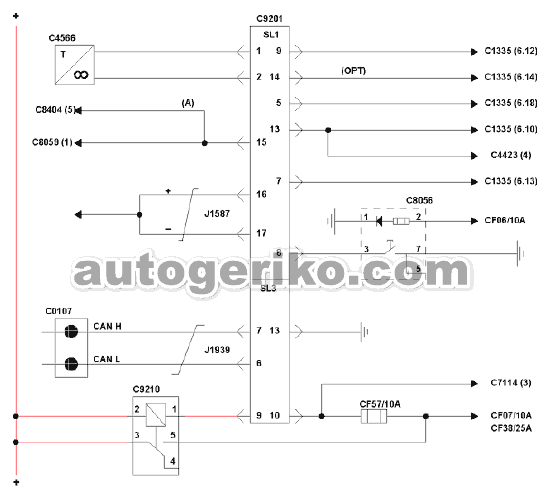

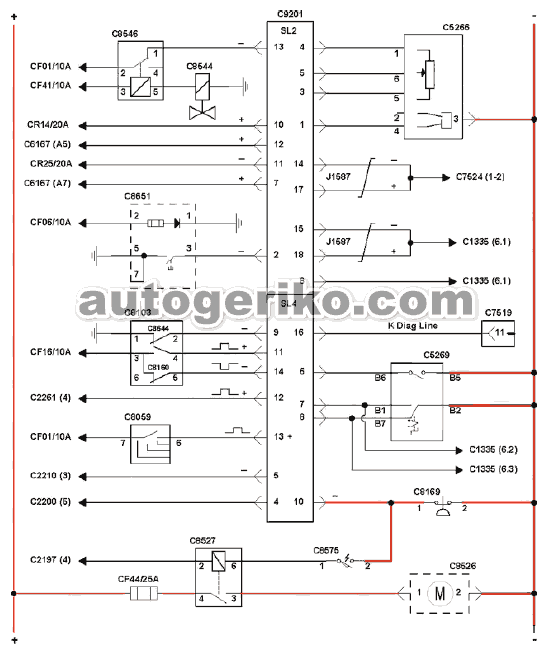

VECU EURO 3, Электронный блок управления ТС



С0107, Нейтраль, шина CAN
Cl335, Имеется разъем питания
С2197, Реле цепи питания, контакт KI15
С2200, Электронное противоугонное устройство
С2210, Двигатель стартера со встроенным реле
С2261, Ключ зажигания
С4423, Блок управления подогревом
С4566, Датчик наружной температуры
С5266, Датчик педали акселератора
С5269, Управление программатором скорости
С6167, Кнопки управления колесами
С7114, Тахограф
С7519, Диагностический разъем
С7524, Диагностический разъем SAE
С8056, Управление муфтой ретардера от педали тормоза
С8059, Управление ретардером
С8103, Извещатель положения педалей сцепления и тормоза
С8160, Выключатель останова
С8169, Датчик давления стояночного тормоза
С8404, ЭБУ ретардера
С8526, Двигатель системы наклона кабины
С8527, Реле системы наклона кабины
С8544, Электроклапан оси автоматического поворота
С8546, Предохранительное реле оси механизма поворота
С8575, Управление наклоном кабины
С8644, Датчик педали сцепления
С8651, Управление механизмом отбора мощности AS Tronic
С9201, Устройство управления автомобилем VECU EURO 3
С9210, Реле питания
К Diag Line, Диагностическая линия К
Назад к содержимому
