Заводские установки автономных отопителей на MAN серии F / L / M

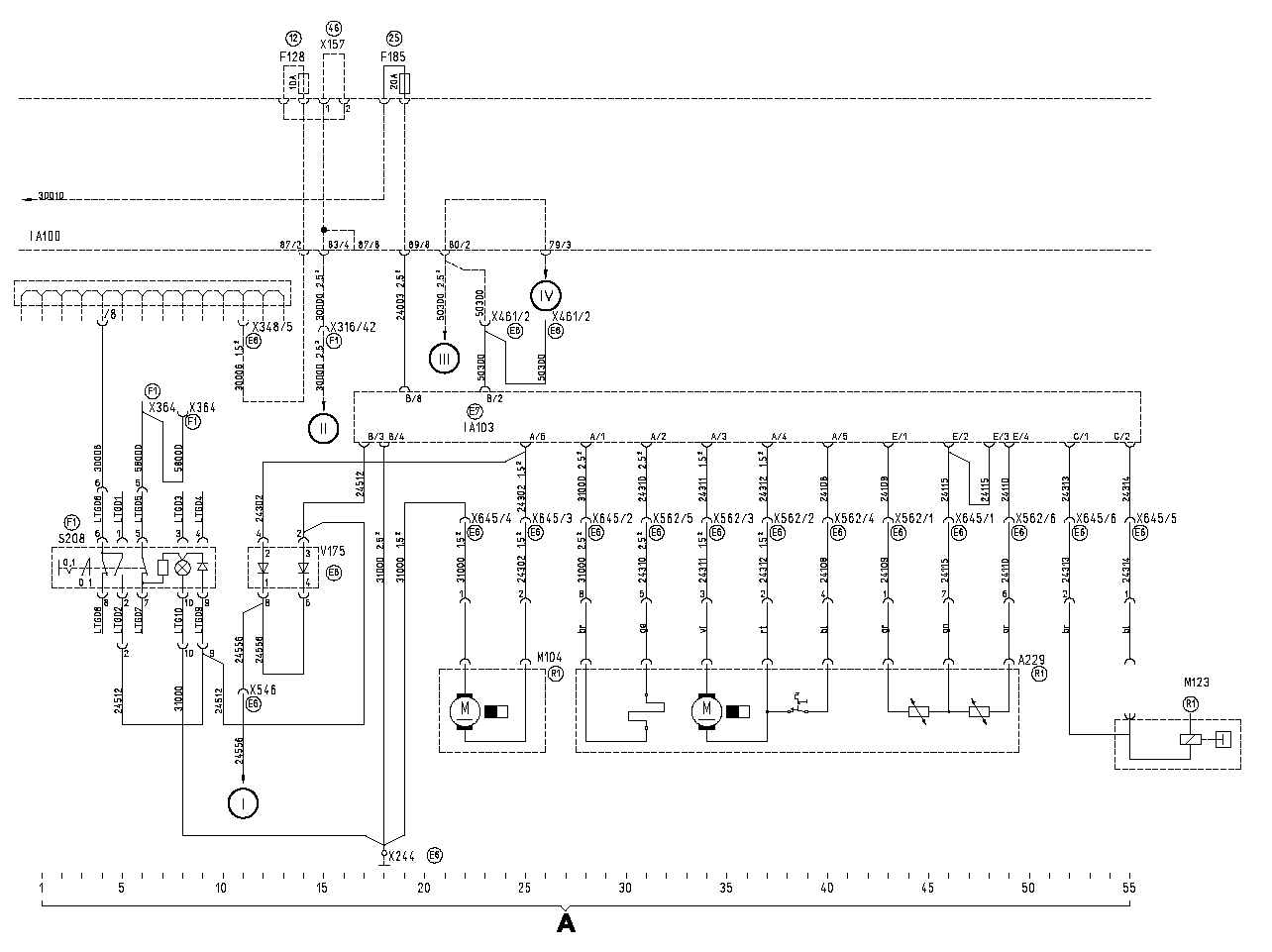

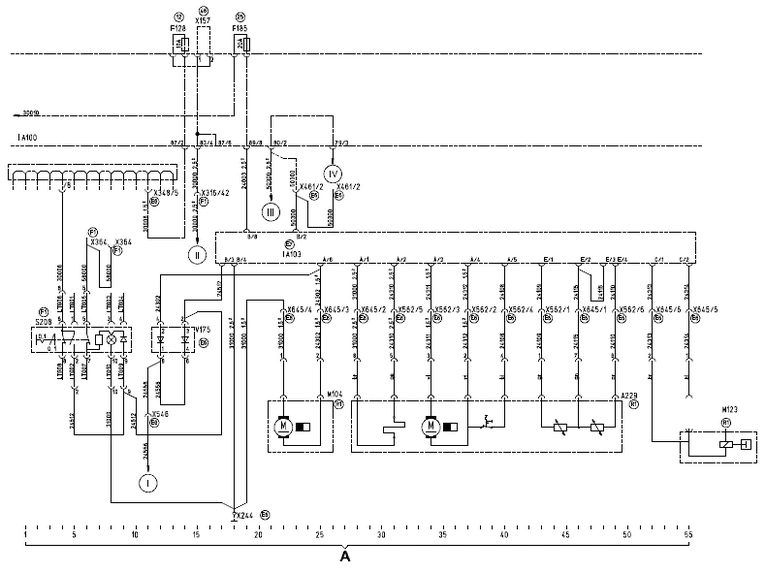

Дополнительный обогреватель (DW80)

A = Главный электрический выключатель аккумуляторной батареи
  • A100 Центральное распределительное устройство электрооборудования автомобиля
  • A103 Прибор управления для дополнительного обогрева
  • A229 Отопитель для дополнительного обогрева
  • F128 Предохранитель постоянного потребителя электроэнергии
  • F185 Предохранитель устройства дополнительного обогрева
  • M104 Насос, обеспечивающий циркуляцию жидкости для дополнительного обогрева
  • M123 Дозировочный насос для дополнительного обогрева
  • S208 Переключатель устройства дополнительного обогрева
  • V175 Диод дополнительного обогрева
  • X157 Перемычка на центральном распределитель-ном устройстве электрооборудования автомобиля (поз. 46)
  • X244 Распределитель точек заземления на щитке приборов, правый
  • X316 Штекерное соединение (Stvd) "кабина водителя – фара"
  • X348 Распределитель электрической цепи 30006
  • X364 Распределитель электрической цепи 58000
  • X461 Штекерное соединение (Stvd) специального оснащения
  • X546 Штекерное соединение (Stvd) "кабина водителя - устройство дополнительного обогрева"
  • X562 Штекерное соединение (Stvd) "кабина водителя - устройство дополнительного обогрева"
  • X645 Штекерное соединение (Stvd) "кабина водителя - устройство дополнительного обогрева"

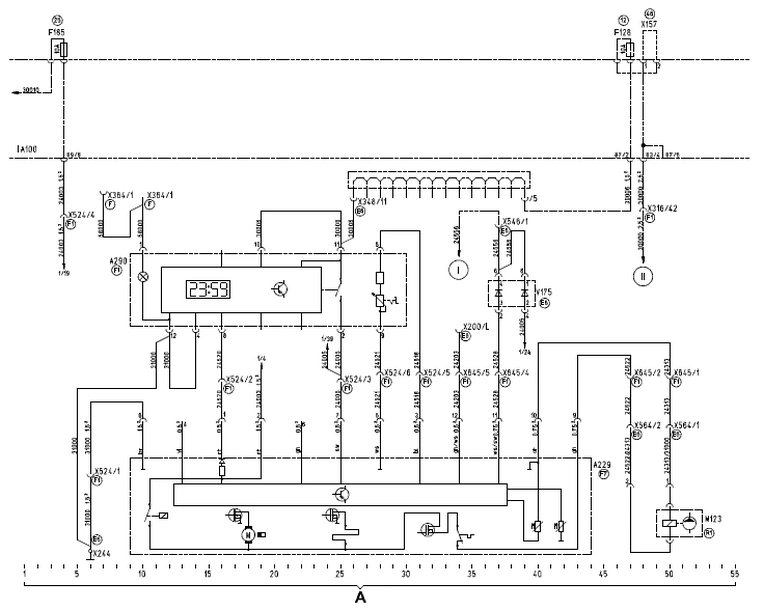

Дополнительный обогреватель фирмы Webasto Airtop 2000 OEM

A = Обогреватель фирмы Webasto Airtop 2000 OEM
  • A100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • A229 Обогреватель для дополнительного обогревателя
  • A290 Приборы обслуживания для дополнительного обогревателя (часы/термостат)
  • F128 Предохранитель постоянного потребителя электроэнергии
  • F185 (101) Предохранитель дополнительного обогревателя
  • M123 Дозировочный насос для дополнительного обогревателя
  • V175 (101) Диод дополнительного обогревателя
  • X157 Перемычки в центральном распределитель-ном устройстве электрооборудования (поз. 46)
  • X200 Штекерное соединение (Stvd) 37-ми полюсного диагностического устройства (MAN-cats)
  • X244 Распределитель точек заземления на щитке приборов, правый
  • X316 Штекерное соединение (Stvd) "кабина водителя – фара"
  • X348 Распределитель электрической цепи 30006
  • X364 Распределитель электрической цепи 58000
  • X524 Штекерное соединение (Stvd) дополнительного обогревателя
  • X546 Штекерное соединение (Stvd) "кабина водителя – устройство дополнительного обогрева"
  • X564 Штекерное соединение (Stvd) дозировочного насоса
  • X645 Штекерное соединение (Stvd) "кабина водителя - устройство дополнительного обогревателя"

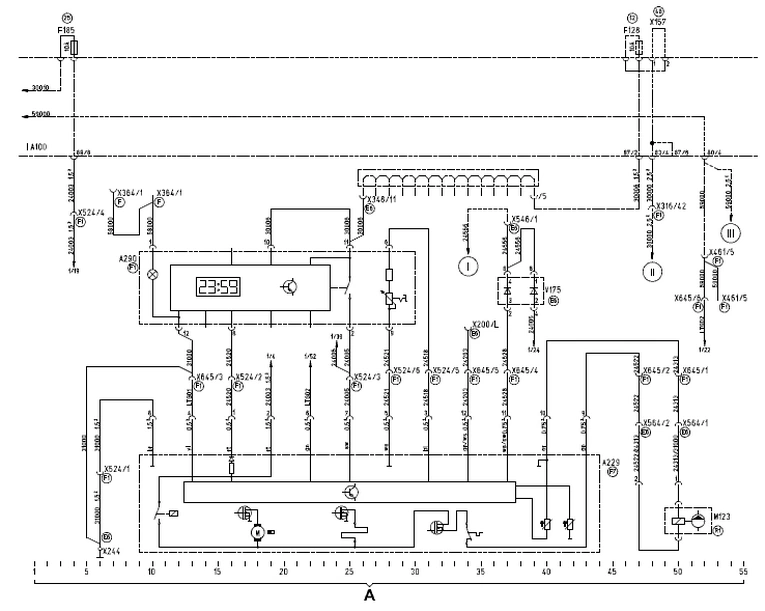

Дополнительный обогреватель фирмы Webasto Airtop 2000 OEM/TRS
без вспомогательного привода (L2000/M2000-L)

A = Обогреватель фирмы Webasto Airtop 2000 OEM/TRS
  • A100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • A229 Обогреватель для дополнительного обогревателя
  • A290 Приборы обслуживания для дополнительного обогревателя (часы/термостат)
  • F128 Предохранитель постоянного потребителя электроэнергии
  • F185 (101) Предохранитель дополнительного обогревателя
  • M123 Дозировочный насос для дополнительного обогревателя
  • V175 (101) Диод дополнительного обогревателя
  • X157 Перемычки в центральном распределитель-ном устройстве электрооборудования (поз. 46)
  • X200 Штекерное соединение (Stvd) 37-ми полюсного диагностического устройства (MAN-cats)
  • X244 Распределитель точек заземления на щитке приборов, правый
  • X316 Штекерное соединение (Stvd) "кабина водителя – фара"
  • X348 Распределитель электрической цепи 30006
  • X364 Распределитель электрической цепи 58000
  • X461 Штекерное соединение (Stvd) специального оснащения
  • X524 Штекерное соединение (Stvd) дополнительного обогревателя
  • X546 Штекерное соединение (Stvd) "кабина водителя – устройство дополнительного обогрева"
  • X564 Штекерное соединение (Stvd) дозировочного насоса
  • X645 Штекерное соединение (Stvd) "кабина водителя – устройство дополнительного обогревателя"

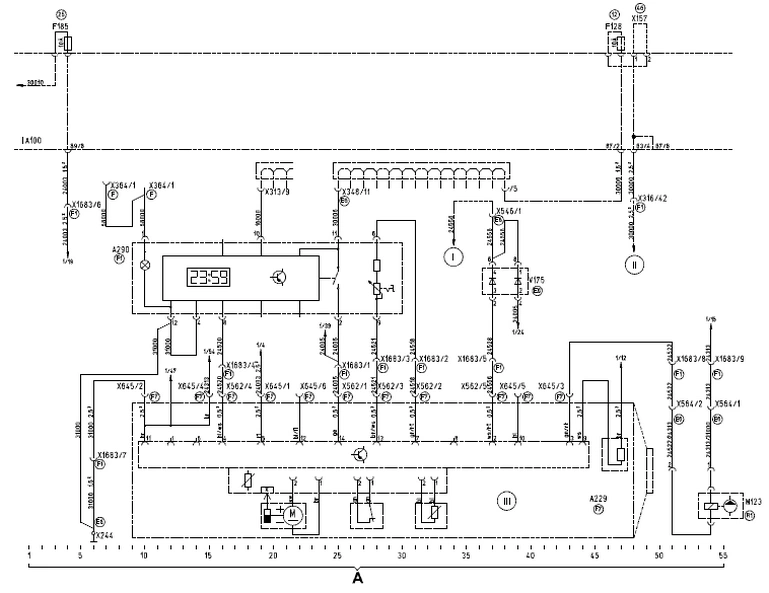

Дополнительный обогреватель D1LCC

A = Дополнительный обогреватель D1LCC
  • A100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • A229 Обогреватель для дополнительного обогрева
  • A290 Приборы обслуживания для дополнительного обогрева (часы/термостат)
  • F128 Предохранитель постоянного потребителя электроэнергии
  • F185 (101) Предохранитель дополнительного обогревателя
  • M123 Дозировочный насос для дополнительного обогревателя
  • V175 (101) Диод дополнительного обогревателя
  • X157 Перемычки в центральном распределитель-ном устройстве электрооборудования (поз. 46)
  • X244 Распределитель точек заземления на щитке приборов, правый
  • X313 Распределитель электрической цепи 16000
  • X316 Штекерное соединение (Stvd) "кабина водителя – фара"
  • X348 Распределитель электрической цепи 30006
  • X364 Распределитель электрической цепи 58000
  • X546 Штекерное соединение (Stvd) "кабина водителя - устройство дополнительного обогрева"
  • X562 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"
  • X564 Штекерное соединение (Stvd) дозировочного гасоса
  • X645 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"
  • X1683 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"

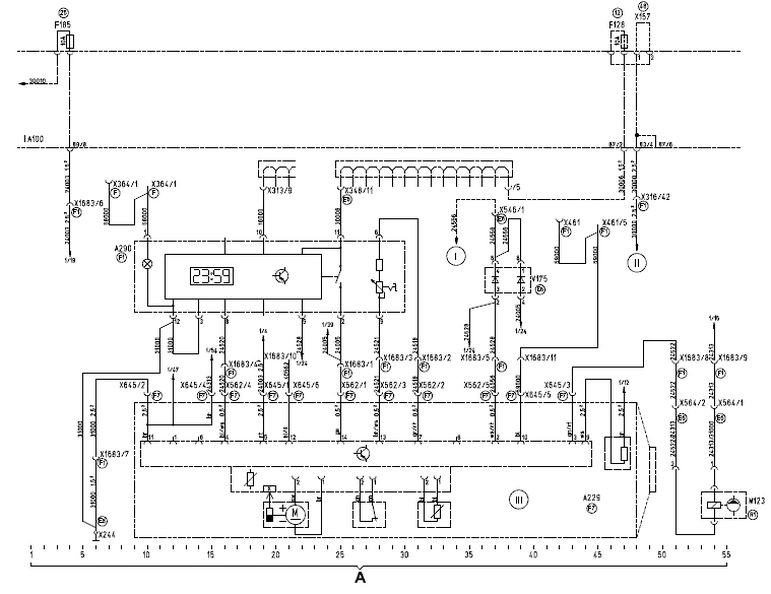

Дополнительный обогреватель D1LCC/TRS без вспомогательного привода

A = Дополнительный обогреватель D1LCC
  • A100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • A229 Обогреватель для дополнительного обогрева
  • A290 Приборы обслуживания для дополнительного обогрева (часы/термостат)
  • F128 Предохранитель постоянного потребителя электроэнергии
  • F185 (101) Предохранитель дополнительного обогревателя
  • M123 Дозировочный насос для дополнительного обогревателя
  • V175 (101) Диод дополнительного обогревателя
  • X157 Перемычки в центральном распределитель-ном устройстве электрооборудования (поз. 46)
  • X244 Распределитель точек заземления на щитке приборов, правый
  • X313 Распределитель электрической цепи 16000
  • X316 Штекерное соединение (Stvd) "кабина водителя – фара"
  • X348 Распределитель электрической цепи 30006
  • X364 Распределитель электрической цепи 58000
  • X546 Штекерное соединение (Stvd) "кабина водителя - устройство дополнительного обогрева"
  • X562 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"
  • X564 Штекерное соединение (Stvd) дозировочного гасоса
  • X645 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"
  • X1683 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"

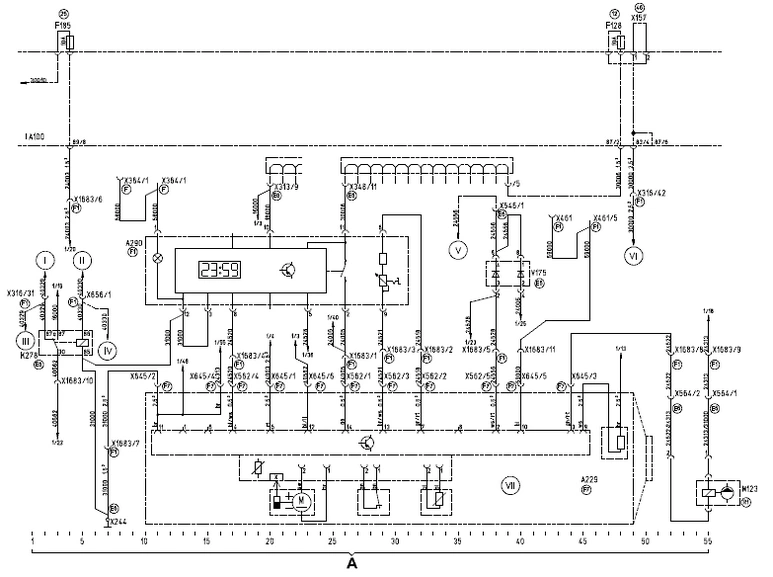

Дополнительный обогреватель D1LCC/TRS с вспомогательным приводом

A = Дополнительный обогреватель D1LCC
  • A100 (100) Центральное распределительное устройство электрооборудования автомобиля
  • A229 Обогреватель для дополнительного обогрева
  • A290 Приборы обслуживания для дополнительного обогрева (часы/термостат)
  • F128 Предохранитель постоянного потребителя электроэнергии
  • F185 (101) Предохранитель дополнительного обогревателя
  • K278 (100) Реле обогревателя типа TRS
  • M123 Дозировочный насос для дополнительного обогревателя
  • V175 (101) Диод дополнительного обогревателя
  • X157 Перемычки в центральном распределитель-ном устройстве электрооборудования (поз. 46)
  • X244 Распределитель точек заземления на щитке приборов, правый
  • X313 Распределитель электрической цепи 16000
  • X316 Штекерное соединение (Stvd) "кабина водителя – фара"
  • X348 Распределитель электрической цепи 30006
  • X364 Распределитель электрической цепи 58000
  • X461 Штекерное соединение (Stvd) специального оснащения
  • X546 Штекерное соединение (Stvd) "кабина водителя – устройство дополнительного обогрева"
  • X562 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"
  • X564 Штекерное соединение (Stvd) дозировочного насоса
  • X645 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"
  • X656 Штекерное соединение (Stvd) "кабина водителя - вспомогательный привод 2/3
  • X1683 Штекерное соединение (Stvd) "кабина водителя – дополнительный обогреватель"
