Электросхемы MAN TG с PTM

  • Вместо использующегося компьютера FFR внедряется Power Train Manager.
  • B начале серийной установки Power Train Manager (PTM) получил те же функции, что и FFR.
  • B отличие от FFR, PTM не издаёт звук переключения реле при включении или отключении зажигания.
  • Как и FFR, разные PTM устанавливаются в автомобили с автоматизированной (TipMatic) и ручной системой переключения передач.

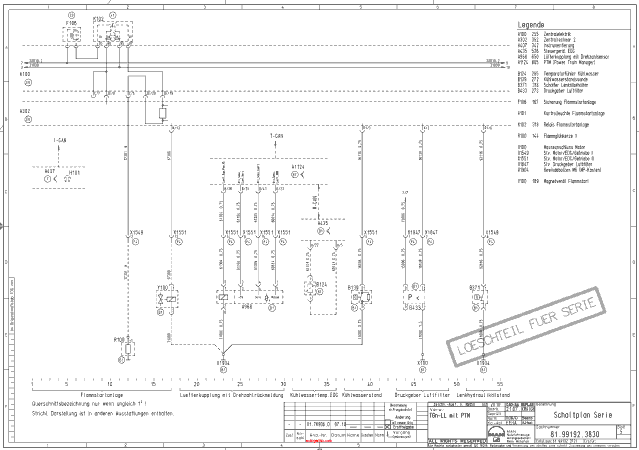

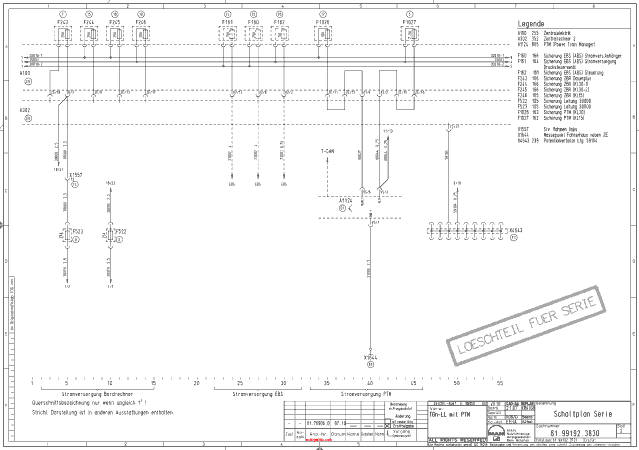

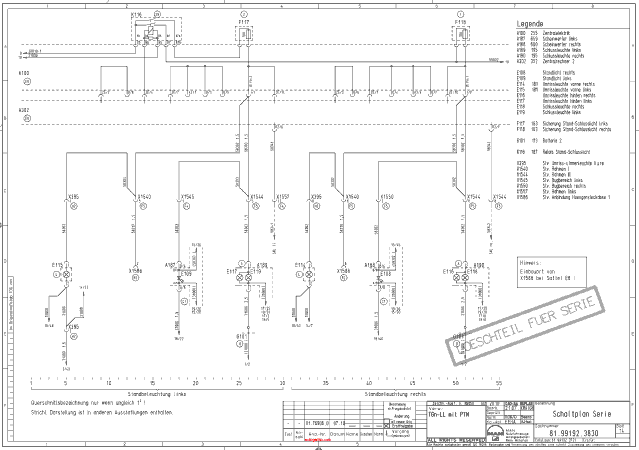

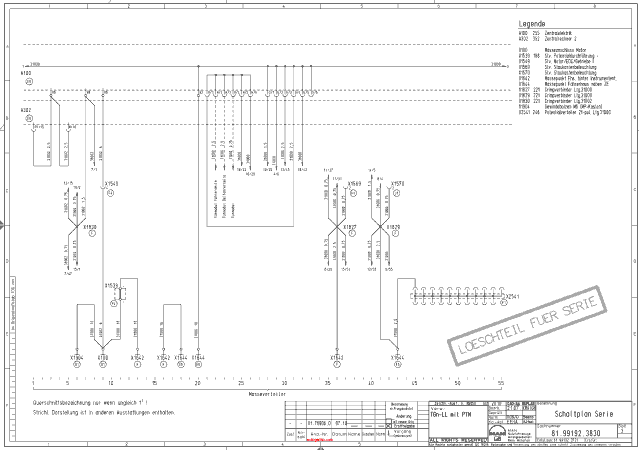

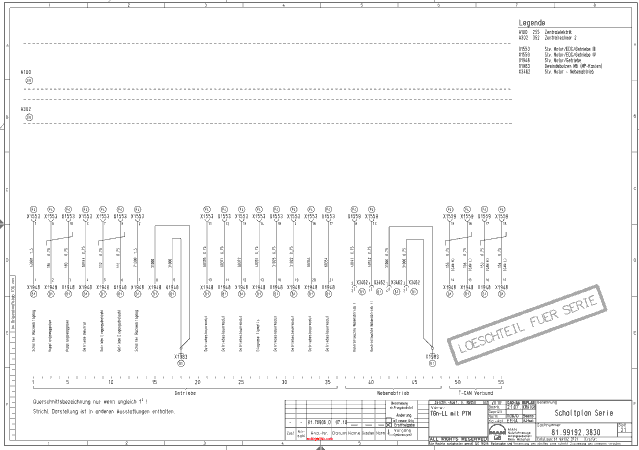

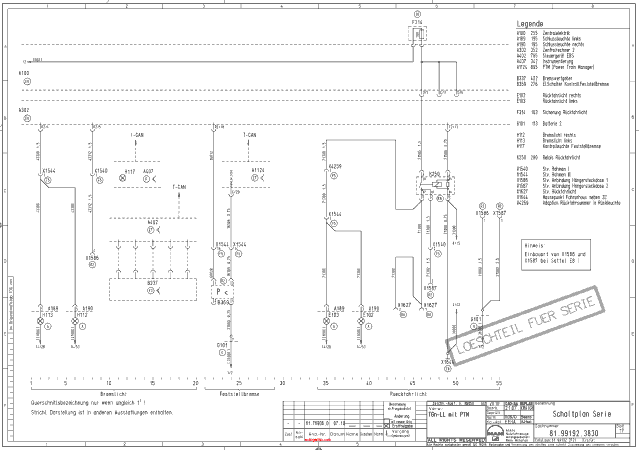

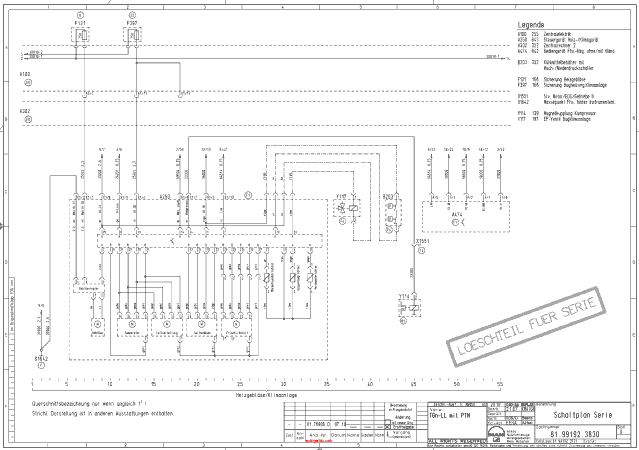

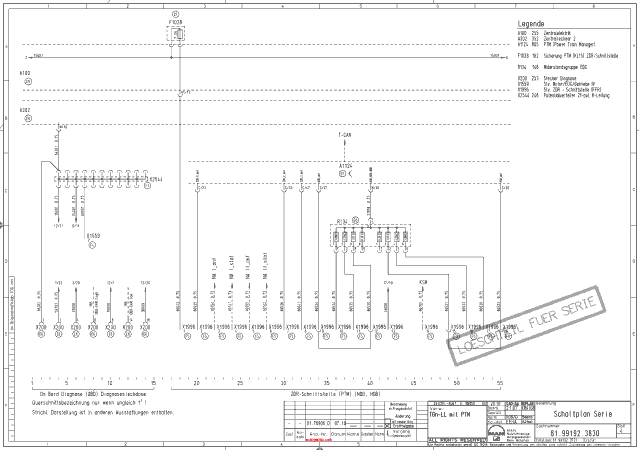

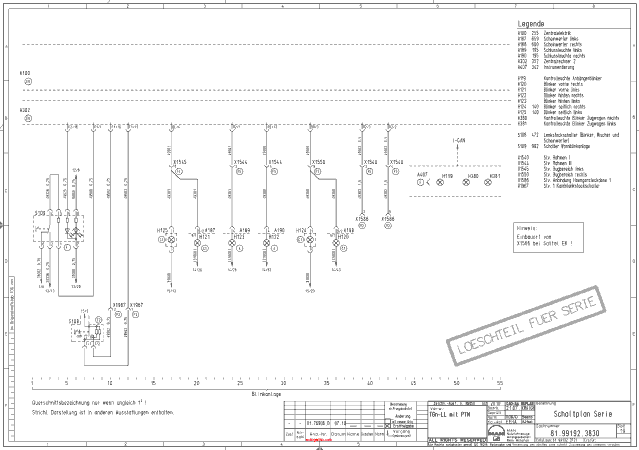

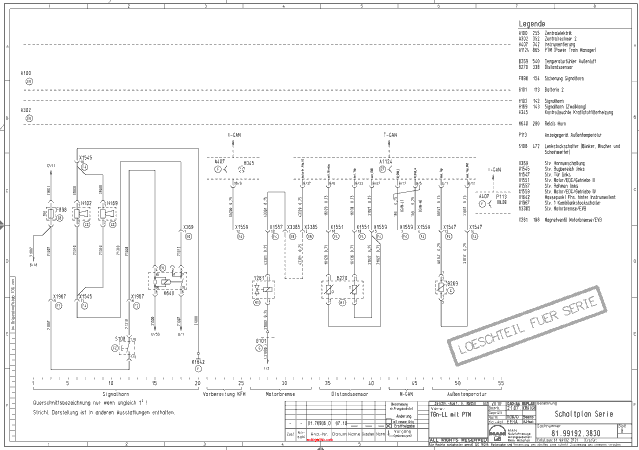

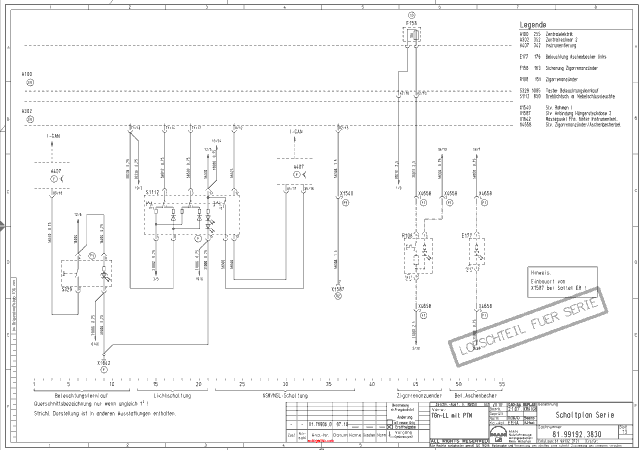

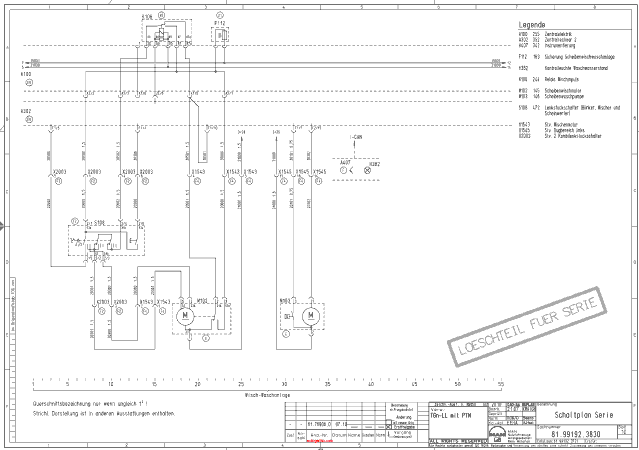

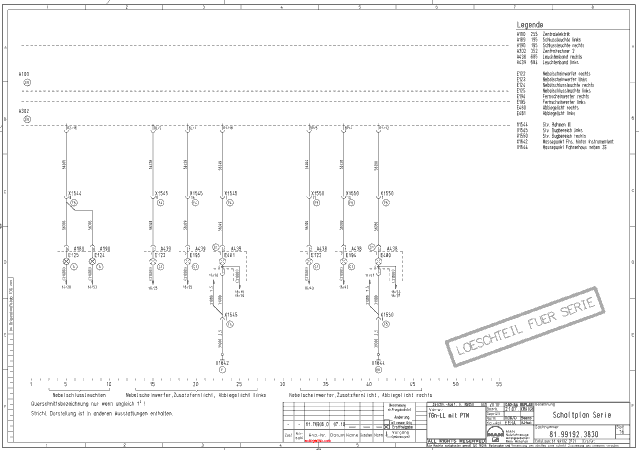

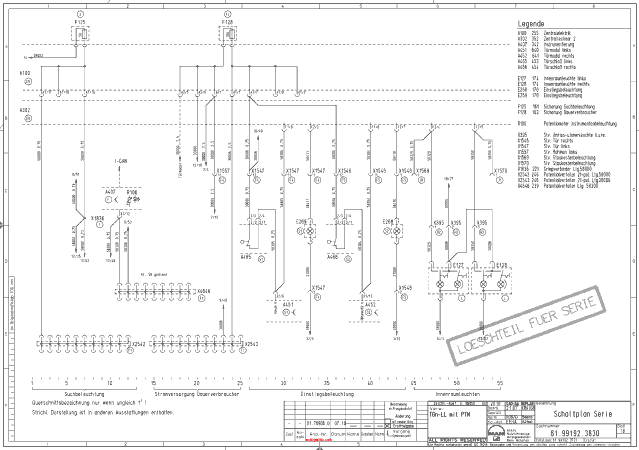

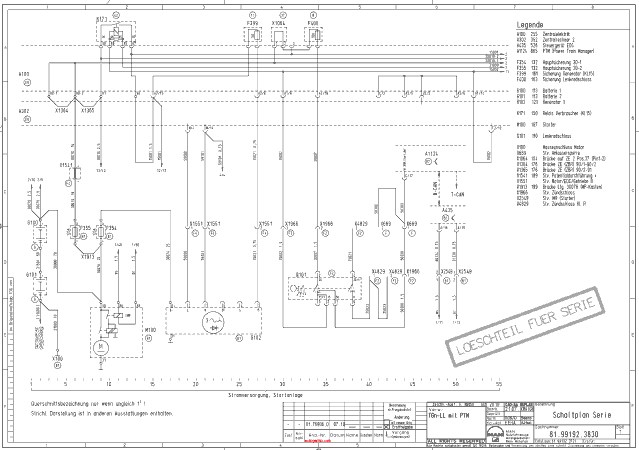

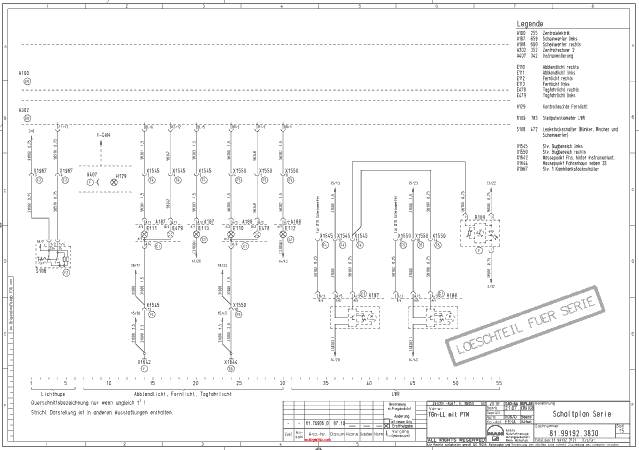

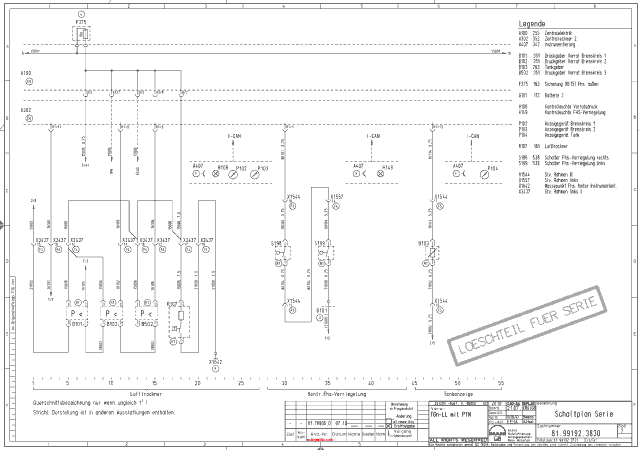

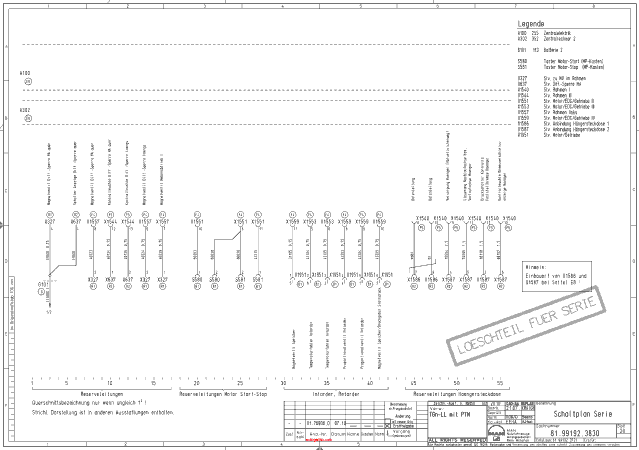

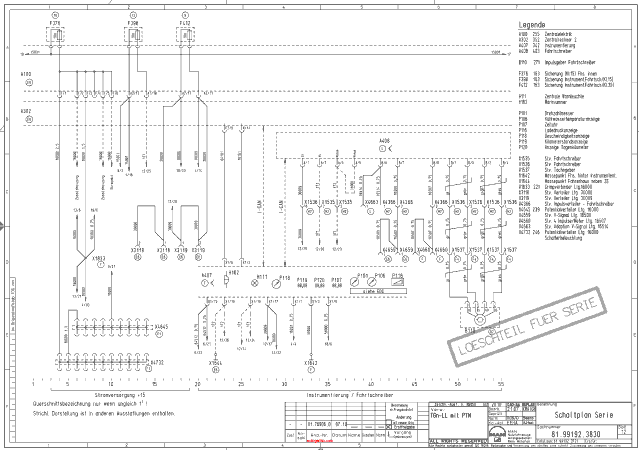

  • В конце страницы даны полные схемы подключения PTM.

Электросхемы в высоком качестве - доступны только пользователям

Первая схема - доступна для увеличения

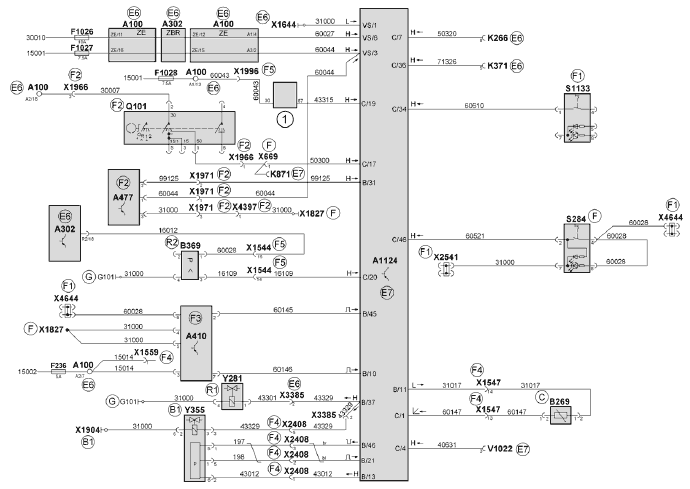

Power Train Manager (TGS или TGX)
Места установки:
  • B1 Двигатель
  • Передняя часть автомобиля
  • E6 У центральной распределительной установки
  • E7 Отделения для блоков управления
  • Панель приборов
  • F1 Средняя часть автомобиля
  • F2 Вал/Колесо рулевого управления
  • F3 Педали
  • F4 Внутренняя сторона передней стенки слева
  • F5 Внутренняя сторона передней стенки справа
  • F8 Средняя панель переключений
  • Ящик батарей
  • R1 Передняя часть рамы
  • R2 Задняя часть рамы
  • H1 Средняя стойка кабины со стороны водителя

  • bl синий
  • ge жёлтый
  • bl/rt иний/красный
  • ws/bl белый/синий
  • bl/ws синий/белый
  • ws/ge белый/жёлтый

  • A100 центральная распределительная установка
  • A302 компьютер ZBR
  • A410 педаль акселератора
  • A477 датчик противоугонного устройства
  • A1124 Power Train Manager (PTM)
  • B269 датчик температуры наружного воздуха
  • B369 переключатель управления стояночным тормозом
  • F236 предохранитель схемы управления двигателем (клемма 15)
  • F1026 предохранитель PTM (клемма 30)
  • F1027 предохранитель PTM (клемма 15)
  • F1028 предохранитель PTM (клемма 15) для схемы ZDR
  • G101 батарея 2
  • K266 реле стояночного тормоза (в устройстве пуска/останова)
  • K371 реле фары заднего хода
  • K871 реле блокировки стартера в кузове с холодильной установкой
  • S284 переключатель FGR/FGB
  • S1133 кнопочный переключатель замедлителя
  • Q101 замок зажигания
  • X669 разъёмное соединение блокировки стартера
  • X1544 3-e разъёмное соединение для рамы
  • X1547 разъёмное соединение левой двери
  • X1559 4-e разъёмное соединение для двигателя/EDC/КПП
  • X1644 точка заземляющей шины в кабине у распред. установки
  • X1827 обжимное соединение провода 31000
  • X1904 болт M6 (в ящике соединений сверху двигателя) для провода 31000
  • X1966 разъёмное соединение замка зажигания
  • X1971 разъёмное соединение противоугонного устройства
  • X1996 разъёмное соединение схемы ZDR (FFR/PTM)
  • X2408 разъёмное соединение модуля EVB
  • X2541 распределитель потенциала провода 31000
  • X3385 разъёмное соединение EVB/моторного тормоза
  • X4397 разъёмное соединение многофункционального руля
  • X4644 распределитель потенциала провода 60028
  • V1022 группа диодов V783, V818, V921, V922
  • Y281 магнитный клапан EVB
  • Y355 модуль EVB

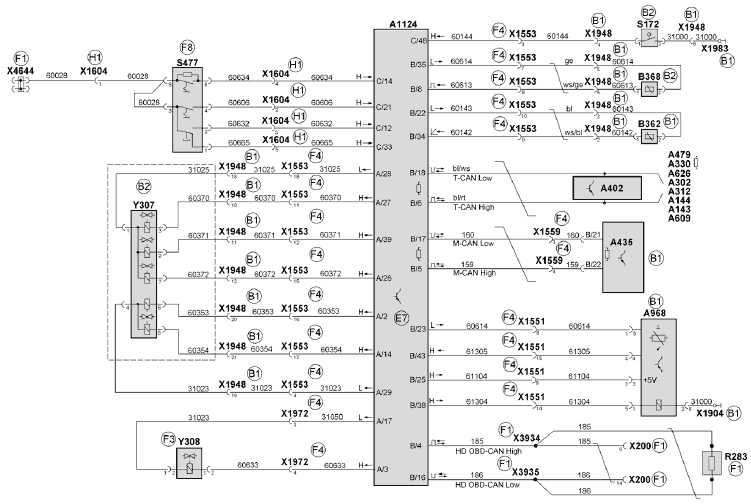

  • блокировка заднего хода


  • A143 блок управленпия ECAS/EFR
  • A144 блок управления ретардером
  • A302 компьютер ZBR
  • A312 модуль KSM для внешних устройств управления
  • A330 блок управления TipMatic
  • A402 блок управления EBS
  • A435 блок управления EDC
  • A479 блок управления ACC
  • A609 блок управления LGS
  • A626 блок управления HydroDrive
  • A969 муфта вентилятора с датчиком частоты вращения
  • A1124 Power Train Manager (PTM)
  • B362 датчик перемещения механизма сцепления
  • B368 индуктивный датчик частоты на входе коробки передач
  • R283 нагрузочный резистор для HD OBD-CAN
  • S172 переключатель нейтрального положения передач
  • S477 переключатель ручки переключения передач
  • X200 гнездо для проверочного оборудования
  • X1551 2-e разъёмное соединение двигателя/EDC/КПП
  • X1553 3-e разъёмное соединение двигателя/EDC/КПП
  • X1559 4-e разъёмное соединение двигателя/EDC/КПП
  • X1604 разъёмное соединение переключателя кнопки переключения
  • X1904 болт M6 (в ящике соединений сверху двигателя) для провода 31000
  • X1948 разъёмное соединение двигателя/EDC/КПП (в ящике соединений сверху двигателя)
  • X1972 разъёмное соединение педалей снаружи
  • X1983 болт M6 (в ящике соединений сверху двигателя) для провода 31000
  • X3934 обжимное соединение провода 185
  • X3935 обжимное соединение провода 186
  • X4644 распределитель потенциала провода 60028
  • Y307 магнитный клапан передач переднего и заднего делителя
  • Y308 цилиндр усиления сцепления

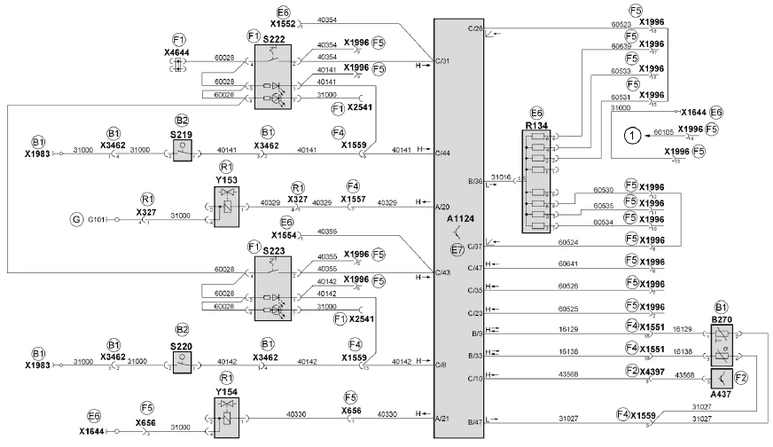

  • A437 переключатель замедлителя
  • A1124 Power Train Manager (PTM)
  • B270 датчик уровня масла
  • G101 батарея 2
  • R134 группа резисторов EDC
  • S219 переключатель указателя работы 1-го отбора мощности
  • S220 переключатель указателя работы 2-го отбора мощности
  • S222 переключатель 1-го отбора мощности
  • S223 переключатель 2-го отбора мощности
  • X327 соединение магнитного клапана в раме
  • X1551 2-e разъёмное соединение двигателя/EDC/КПП
  • X1552 разъёмное соединение 1-го отбора мощности, дополнительного отопителя (ADR)
  • X1554 разъёмное соединение 2-го отбора мощности, дополнительного отопителя (ADR)
  • X1557 разъёмное соединение рамы слева
  • X1559 4-e разъёмное соединение двигателя/EDC/КПП
  • X1644 точка заземляющей шины в кабине у распред. установки
  • X1983 болт M6 (в ящике соединений сверху двигателя) для провода 31000
  • X1996 разъёмное соединение схемы ZDR (FFR/PTM)
  • X2541 распределитель потенциала провода 31000
  • X3462 разъёмное соединение отбора мощности от двигателя
  • X4397 разъёмное соединение многофункционального руля
  • X4644 распределитель потенциала провода 60028
  • Y153 магнитный клапан 1-го отбора мощности
  • Y154 магнитный клапан 2-го отбора мощности

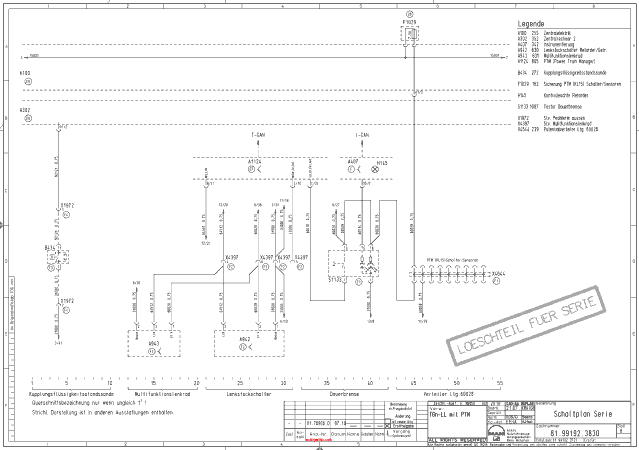

Power Train Manager и шина LIN в автомобиле c многофункциональным рулевым колесом
(TGS или TGX)

  • A100 центральная распределительная установка
  • A407 приборы управления
  • A434 переключатель передач
  • A942 ручка переключения ретардера и передач на рулевой колонке
  • A943 многофункциональное рулевое колесо
  • A1124 Power Train Manager
  • F1029 предохранитель PTM (клемма 15) переключателей/датчиков
  • 64512 информационный провод шины LIN для связи PTM, рулевого колеса, ручки на рулевой колонке и приборов
  • K250 реле фары заднего хода
  • X1644 точка заземляющей шины в кабине у распред. установки
  • X1827 обжимное соединение провода 31000
  • X2002 разъёмное соединение переключателя передач у средней стойки
  • X4397 разъёмное соединение многофункционального руля
  • X4644 распределитель потенциала провода 60028
  • 64515 информационный провод шины LIN для связи PTM и поворотного переключателя передач

Power Train Manager и шина LIN в автомобиле без многофункционального рулевого колеса (TGS или TGX)

  • A100 центральная распределительная установка
  • A407 приборы управления
  • A429 ручка переключения передач и Tempomat
  • A434 поворотный переключатель
  • A437 переключатель замедлителя
  • A1124 Power Train Manager
  • F1029 предохранитель PTM (клемма 15) переключателей/датчиков
  • 64512 информационный провод шины LIN для связи PTM, рулевого колеса, ручки на рулевой колонке и приборов
  • K250 реле фары заднего хода
  • X1644 точка заземляющей шины в кабине у распред. установки
  • X1827 обжимное соединение провода 31000
  • X2002 разъёмное соединение переключателя передач в средней стойке
  • X4397 разъёмное соединение многофункционального руля
  • X4644 распределитель потенциала провода 60028
  • 64515 информационный провод шины LIN для связи PTM и поворотного переключателя передач
