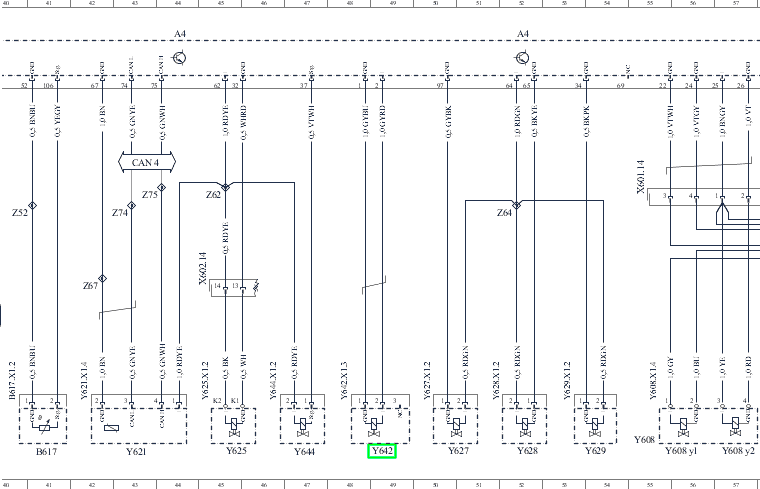

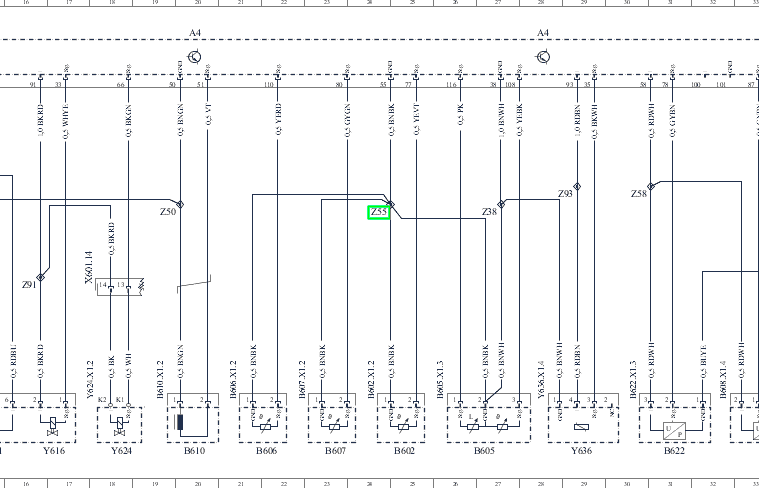

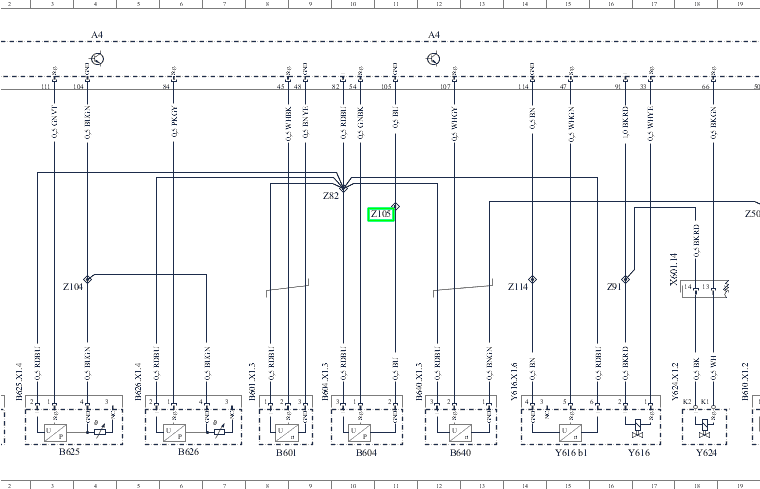

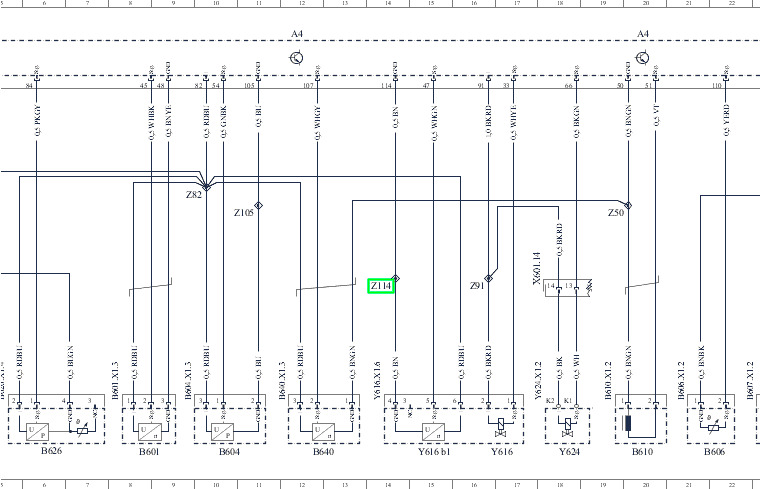

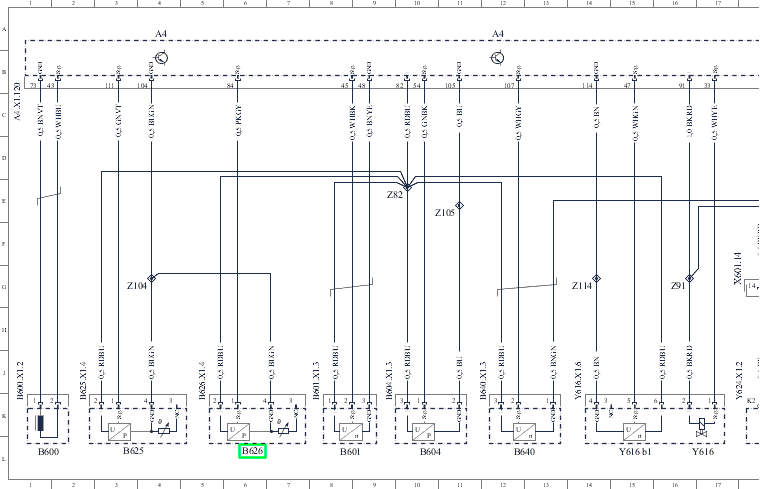

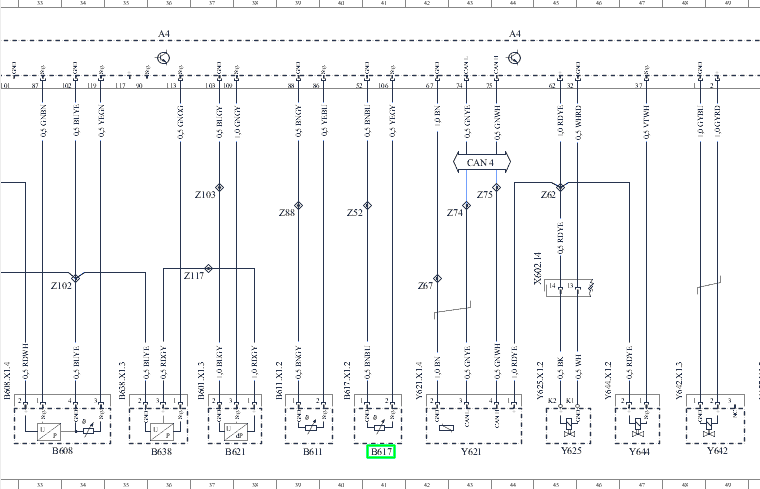

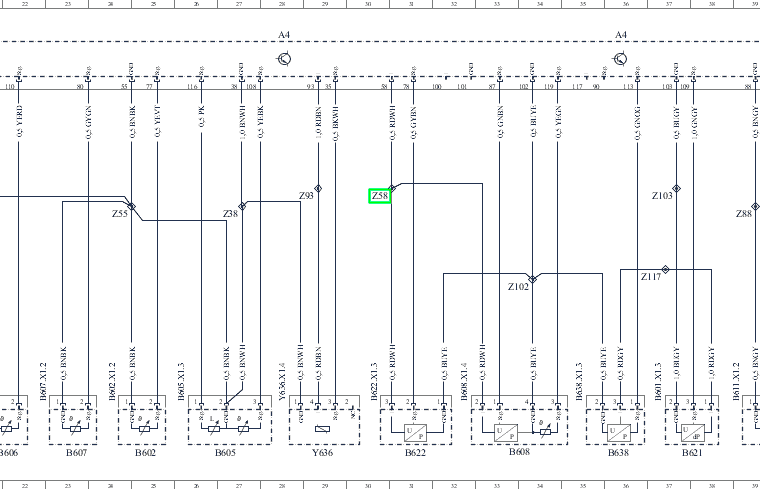

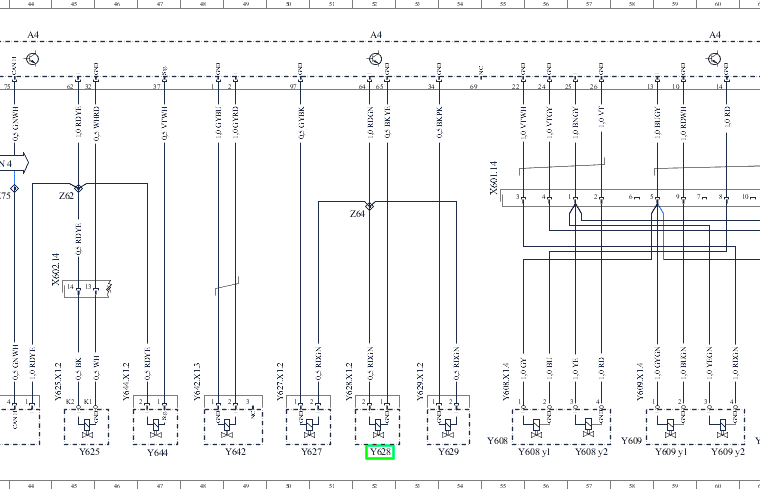

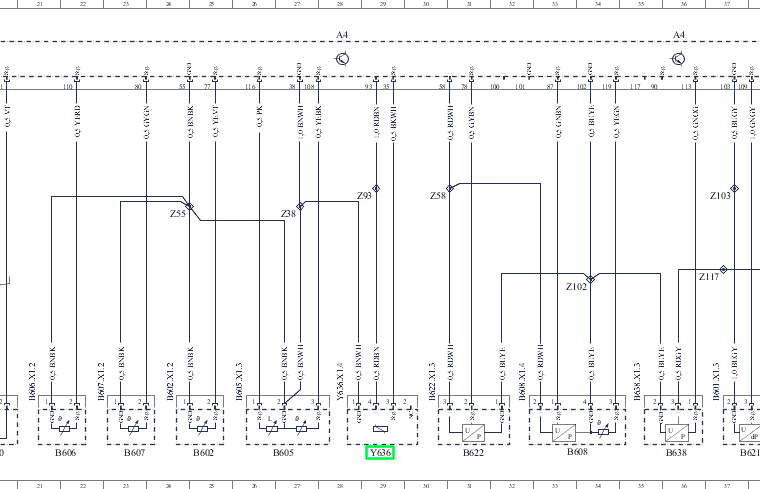

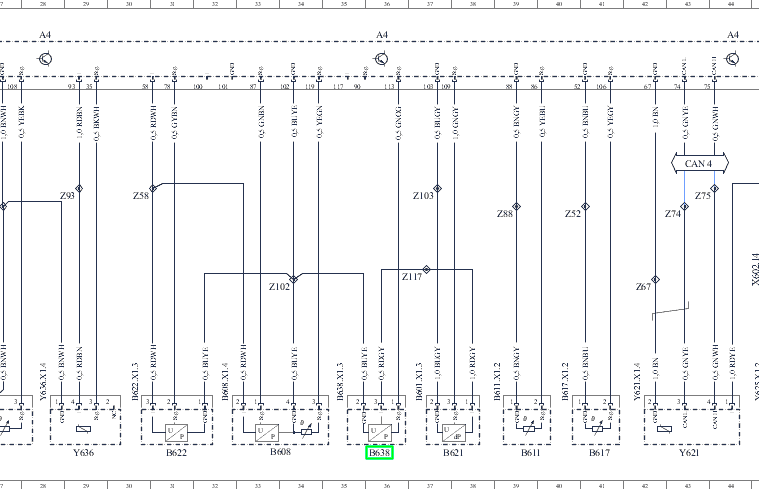

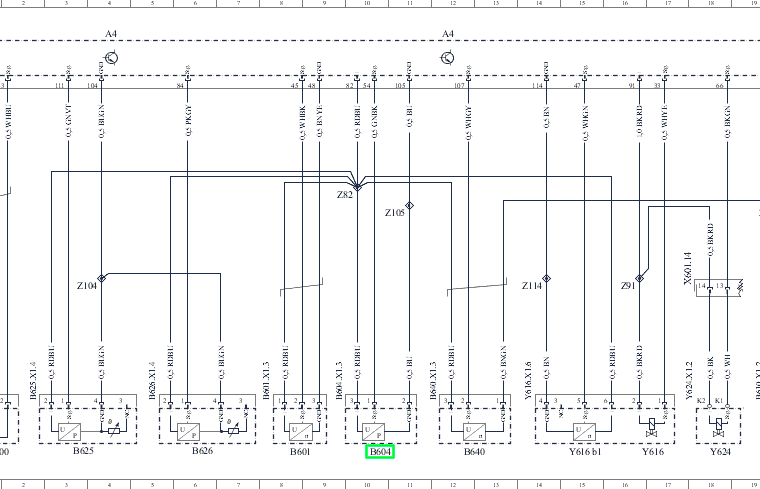

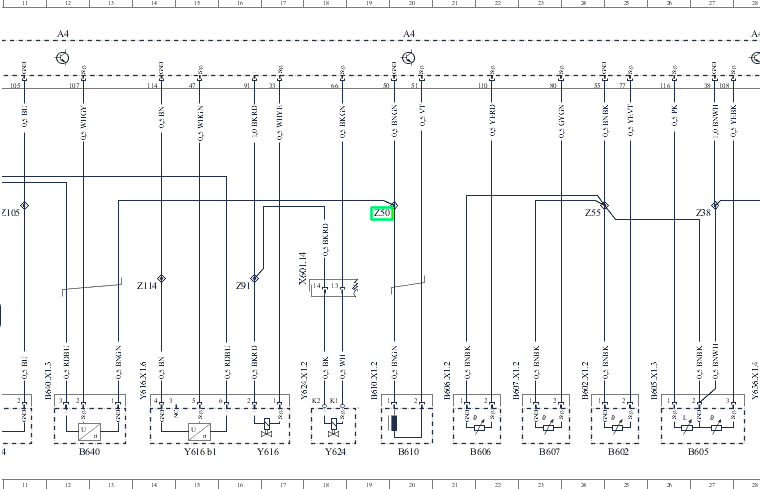

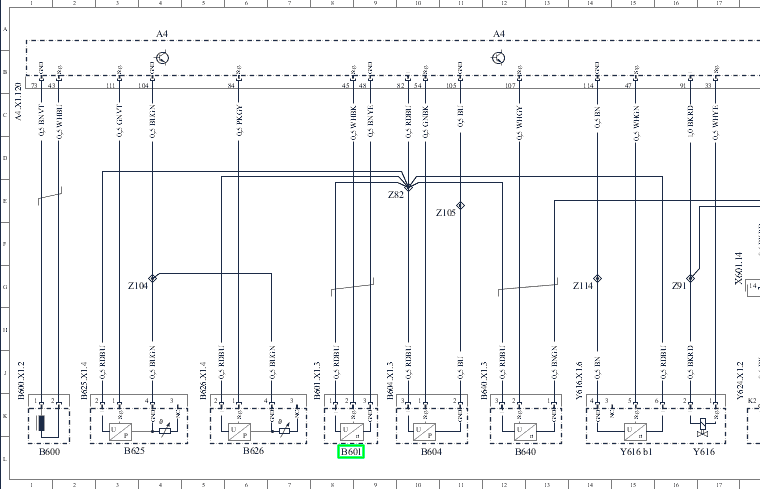

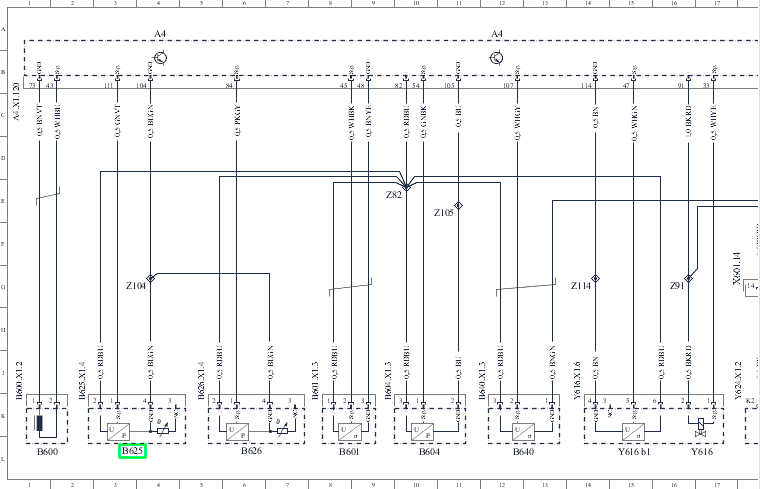

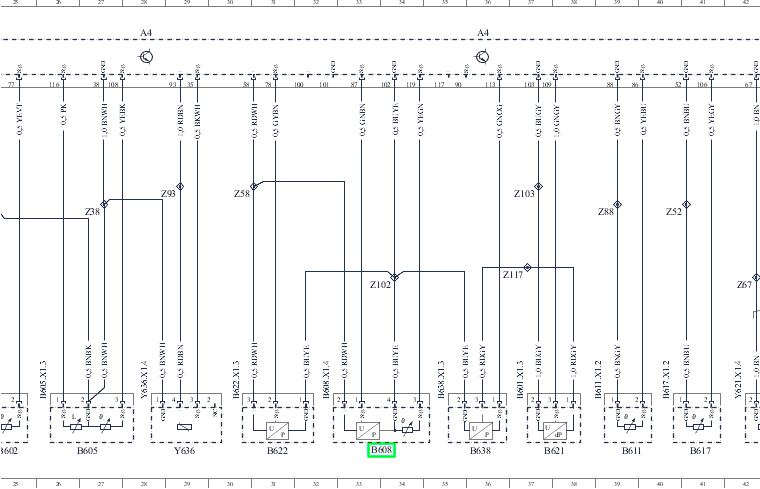

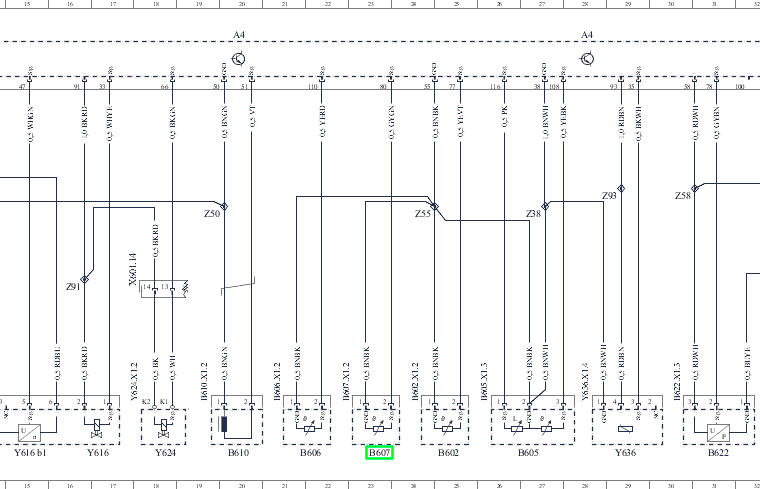

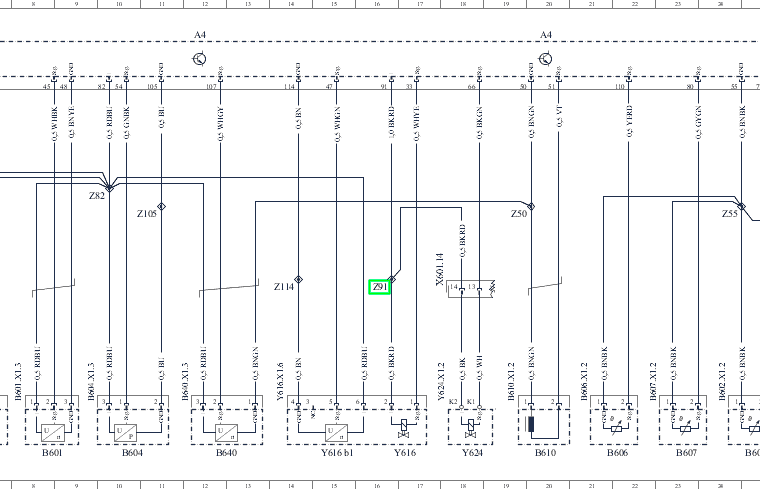

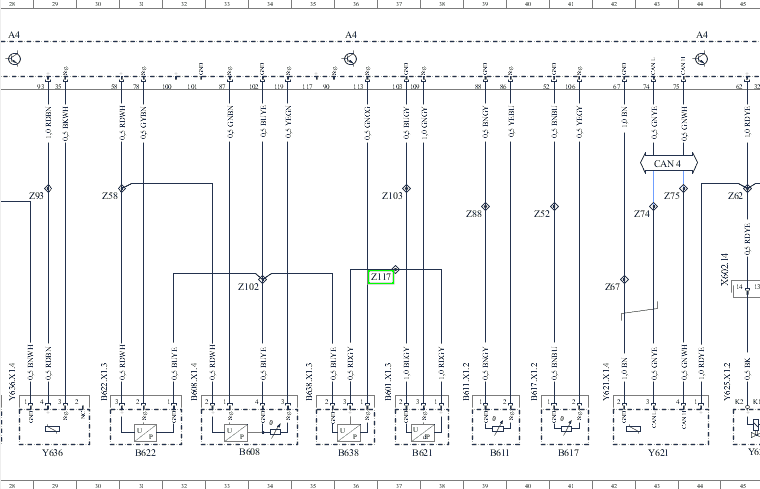

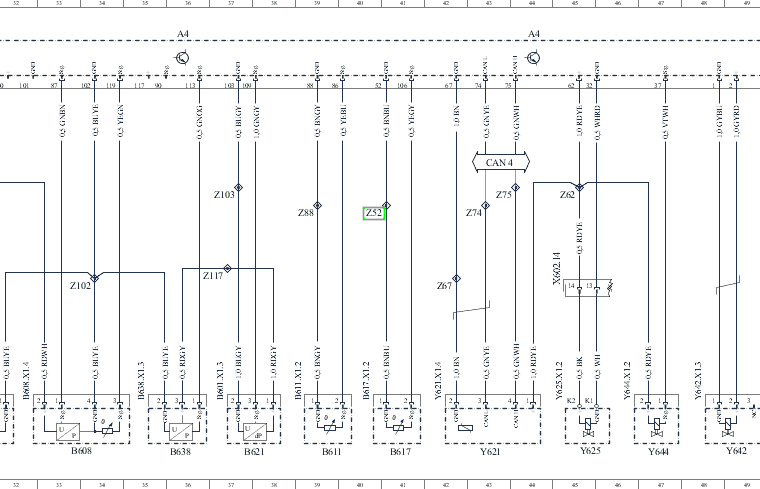

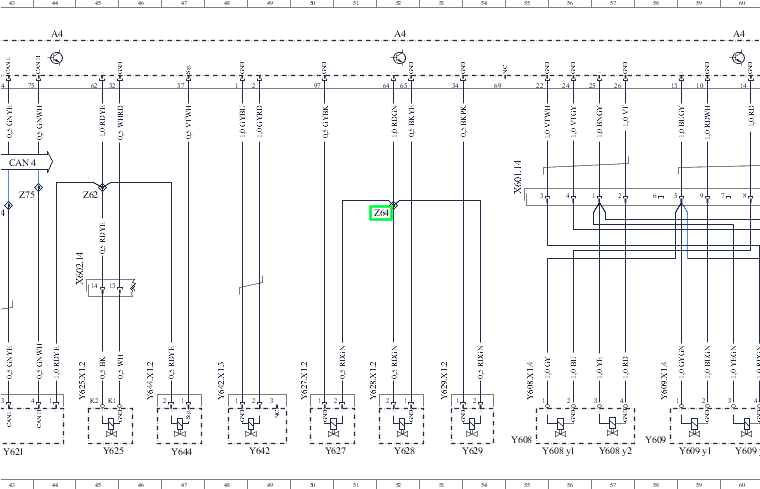

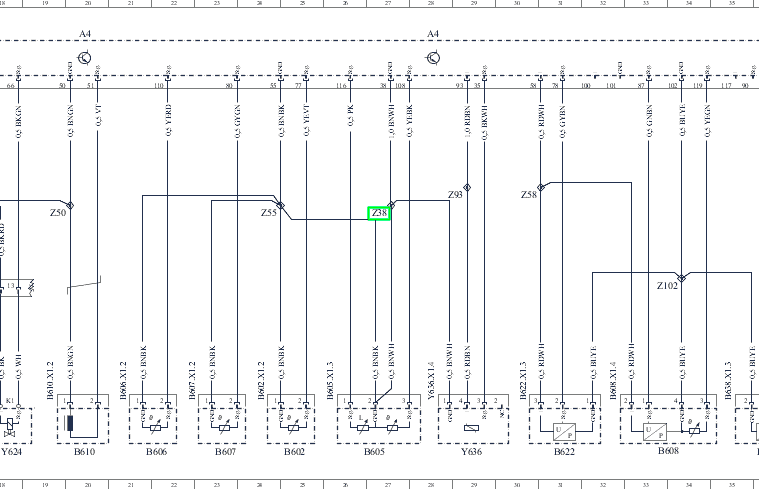

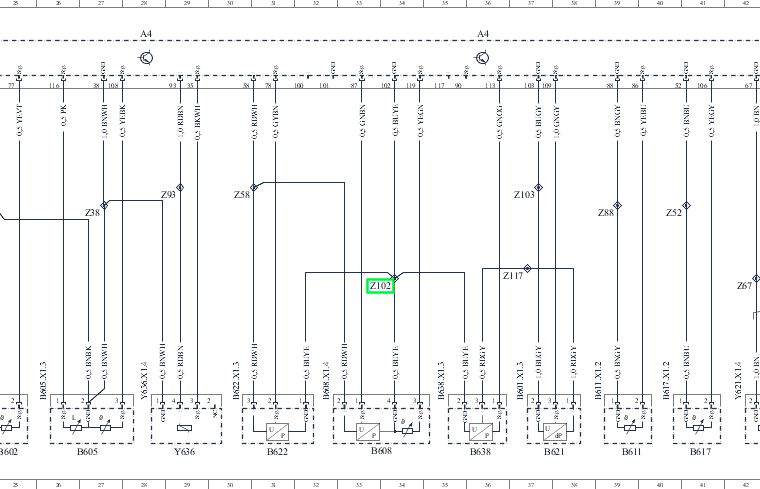

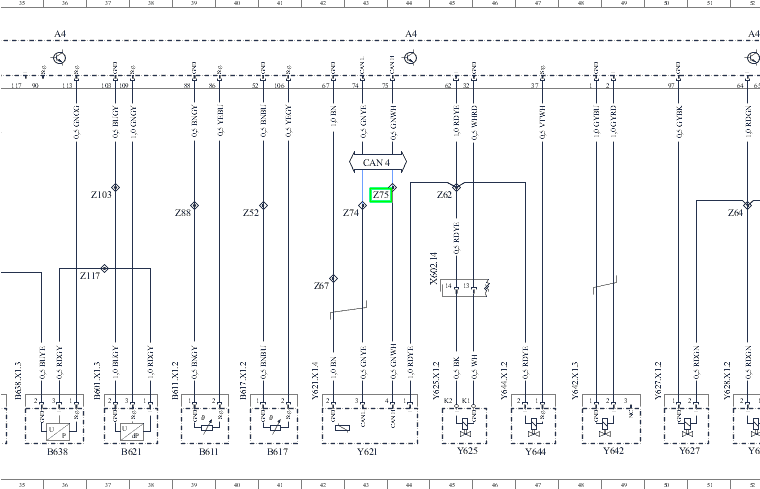

Электросхема MCM - Система управления двигателем (А4)
Mercedes Actros 963 (euro 6)

А0 (пояснения цветовых обозначений)

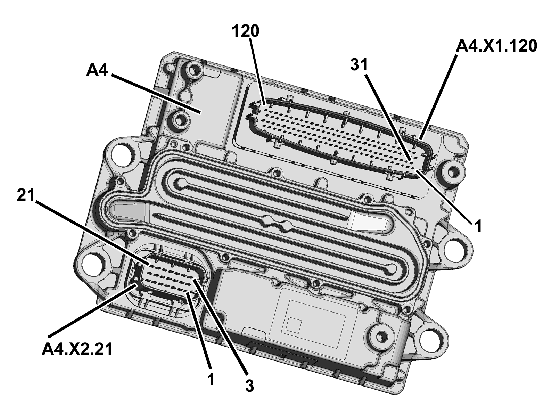

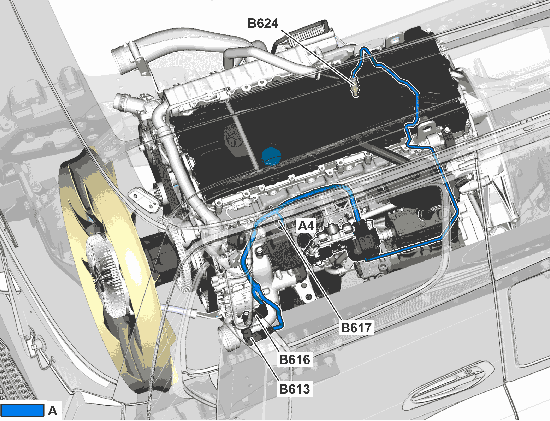

А4 (блок управления системы управления двигателем (МСМ))

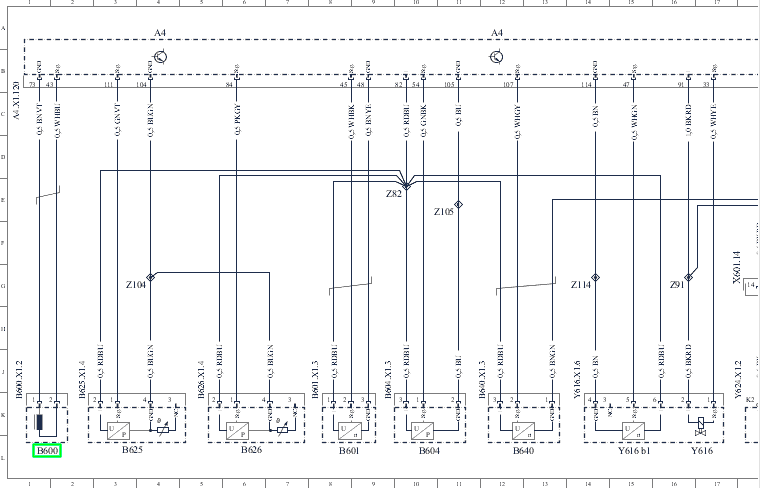

В600 (датчик положения коленвала)


В601 (датчик положения распределительного вала)

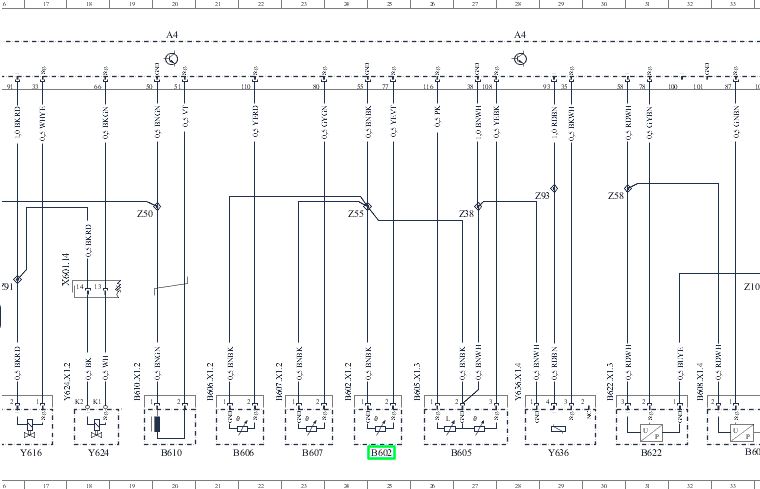

В602 (датчик температуры топлива)


8604 (датчик давления масла)

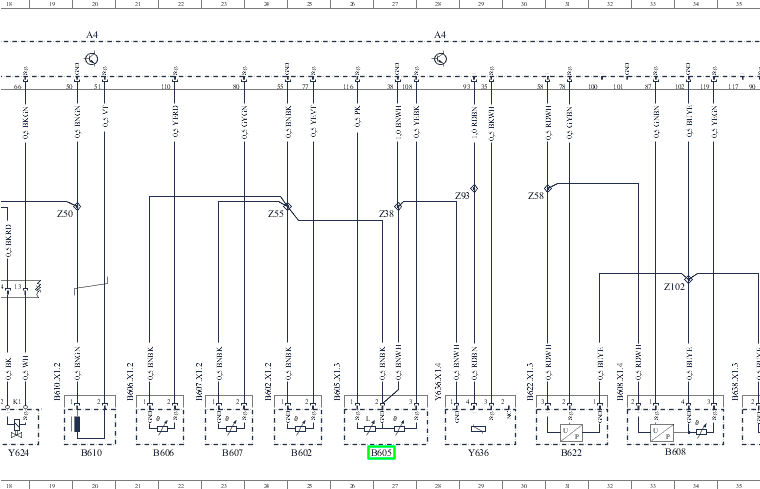

В605 (датчик уровня моторного масла)

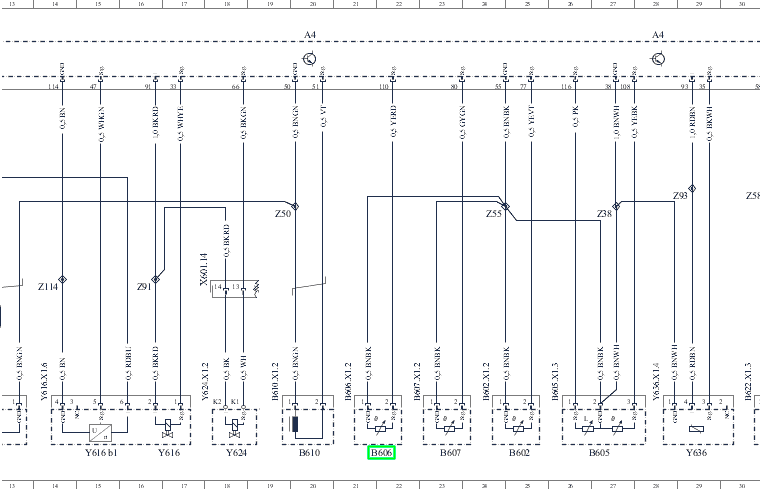

В606 (датчик температуры охлаждающей жидкости на выходе)


8607 (датчик температуры охлаждающей жидкости на входе)

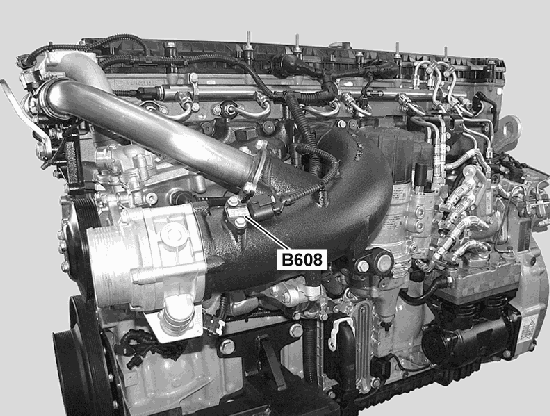

В608 (датчик давления и температуры нагнетаемого воздуха в трубопроводе
нагнетаемого воздуха)

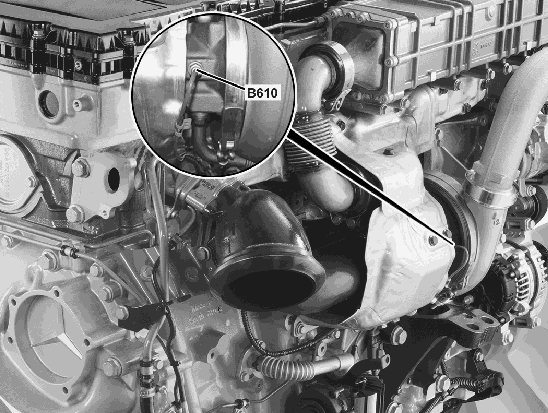

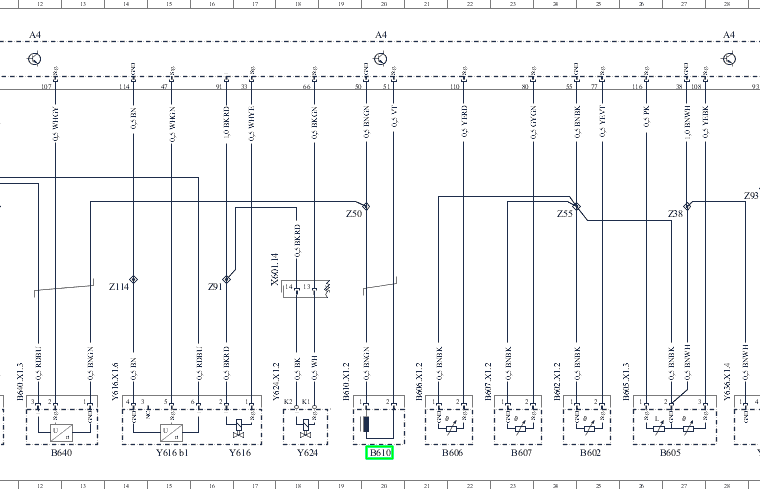

B610 (датчик числа оборотов турбинного колеса)

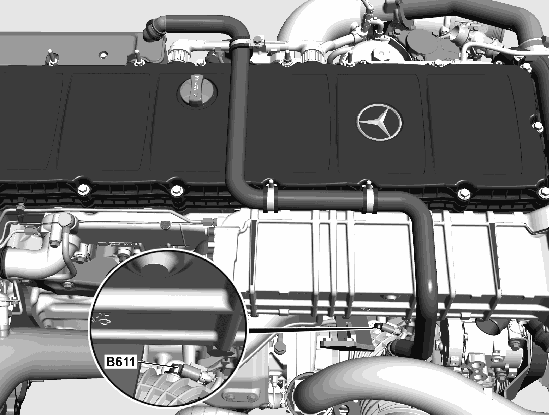

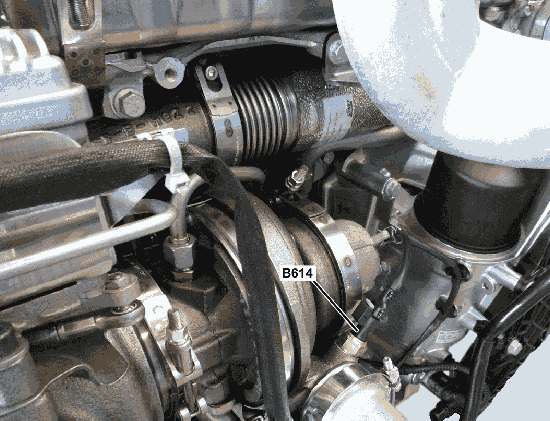

8611 (датчик температуры после воздушного фильтра)


В617 (датчик температуры нагнетаемого воздуха в корпусе нагнетаемого воздуха)

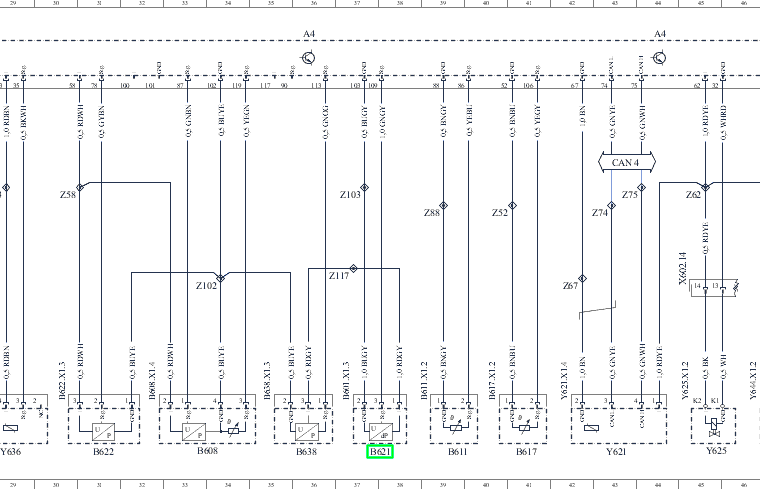

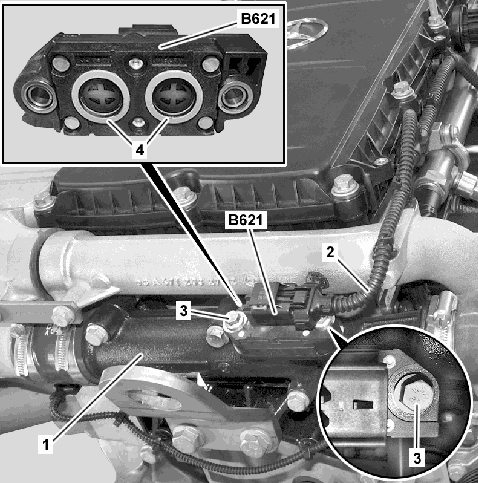

В621 (датчик дифференциального давления системы рециркуляции ОГ (AGR))

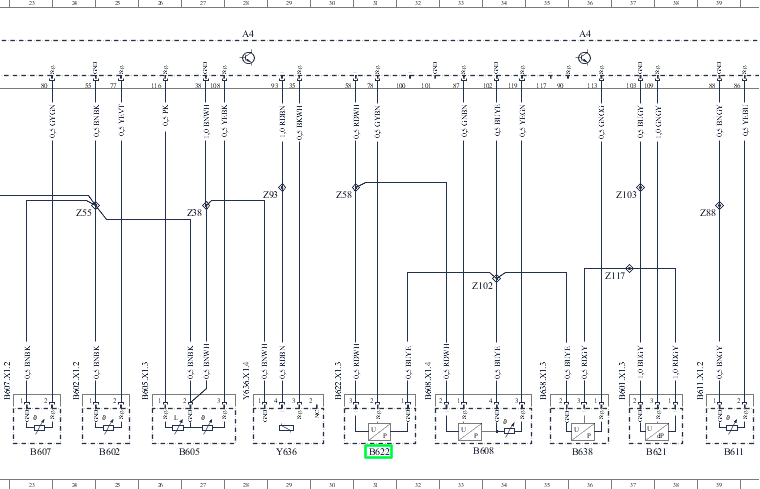

8622 (датчик давления в топливной рампе)


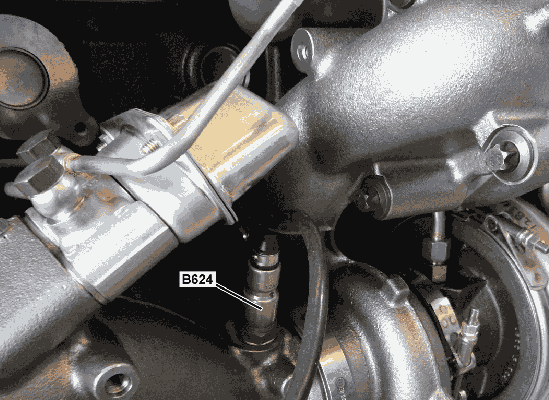

В625 (датчик давления топлива (выход))


В626 (датчик давления топлива (вход))

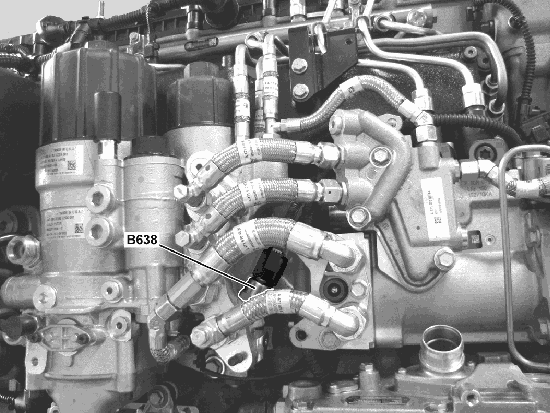

8638 (датчик давления модуля топливного фильтра)

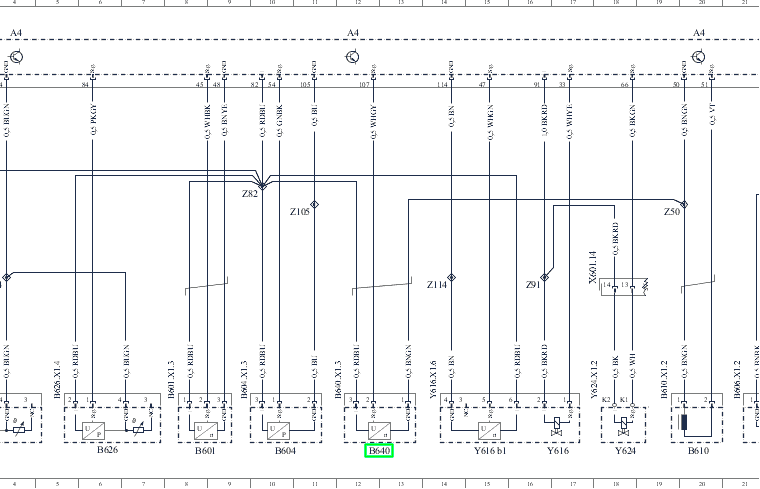

В640 (датчик числа оборотов насоса охлаждающей жидкости)

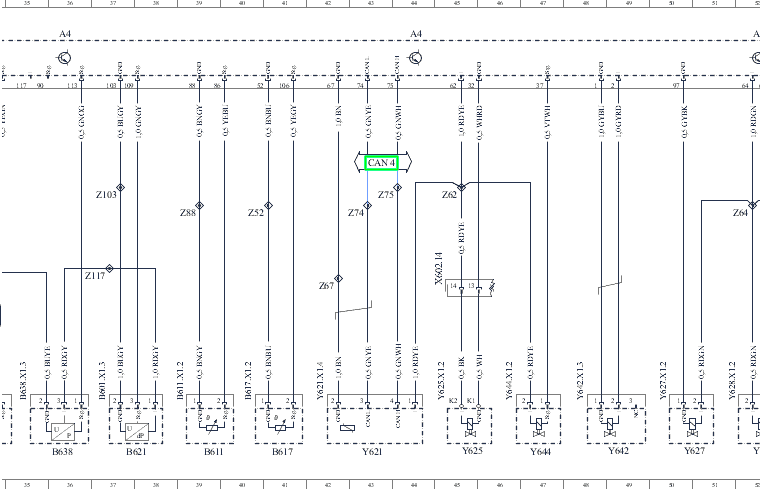

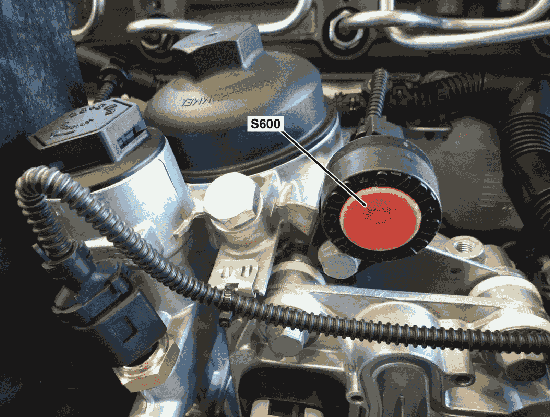

CAN 4 (шина данных CAN силовой передачи)


Х601.14 (электрическое штекерное соединение системы управления двигателем (МСМ))


Х602.14 (электрическое штекерное соединение системы управления двигателем (МСМ))


Y608 (топливная форсунка цилиндра 1)


Y608 у1 (электромагнитный клапан усилителя давления цилиндра 1)


Y608 у2 (электромагнитный клапан иглы форсунки цилиндра 1)


Y609 (топливная форсунка цилиндра 2)


Y609 у1 (элекромагнитный клапан усилителя давления цилиндра 2)


Y609 у2 (элекромагнитный клапан иглы форсунки цилиндра 2)


Y610 (топливная форсунка цилиндра 3)


Y610 у1 (электромагнитный клапан усилителя давления цилиндра 3)


Y610 у2 (электромагнитный клапан иглы форсунки цилиндра 3)


Y611 (топливная форсунка цилиндра 4)


Y611 у1 (электромагнитный клапан усилителя давления цилиндра 4)


Y611 у2 (электромагнитный клапан иглы форсунки цилиндра 4)


Y612 (топливная форсунка цилиндра 5)


Y612 у1 (электромагнитный клапан усилителя давления цилиндра 5)


Y612 у2 (электромагнитный клапан иглы форсунки цилиндра 5)


Y613 (топливная форсунка цилиндра 6)


Y613 у1 (электромагнитный клапан усилителя давления цилиндра 6)


Y613 у2 (электромагнитный клапан иглы форсунки цилиндра 6)

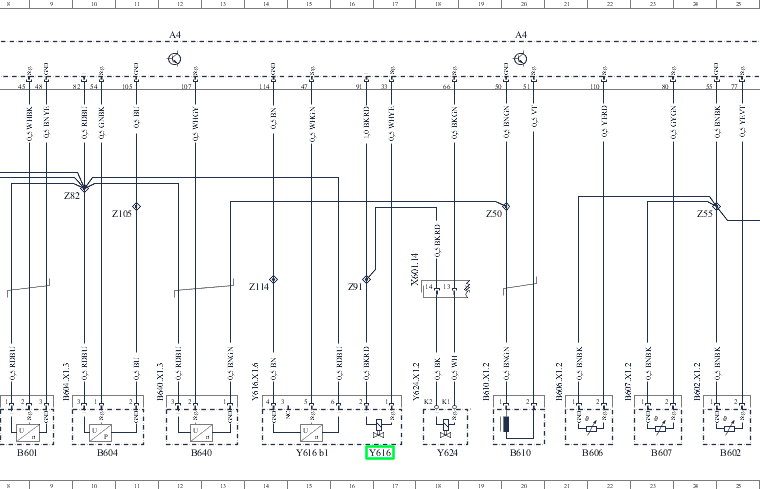

Y616 (элекромагнитный клапан муфты вентилятора)

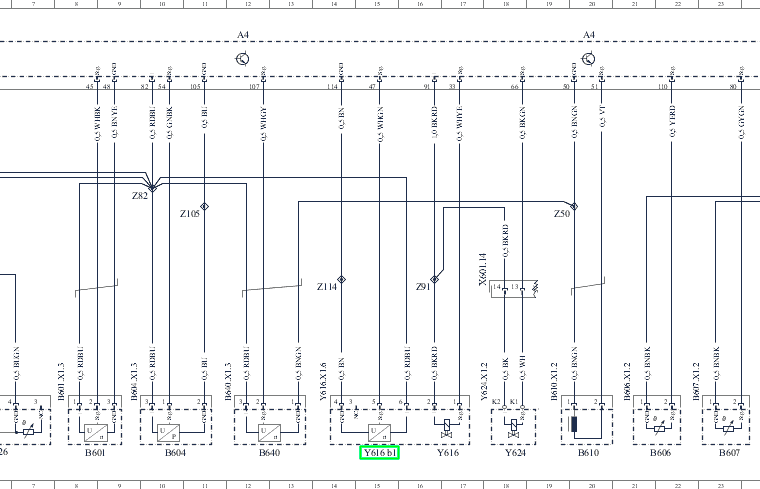

Y616b1 (датчик числа оборотов вентилятора)

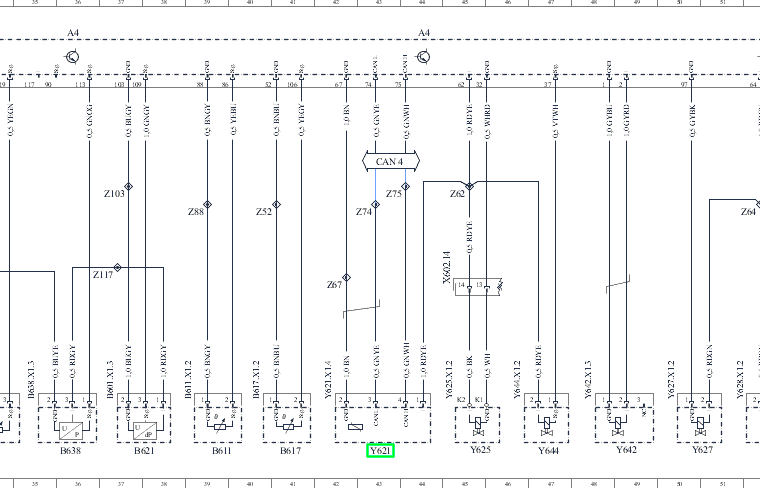

Y621 (регулятор рециркуляции ОГ)

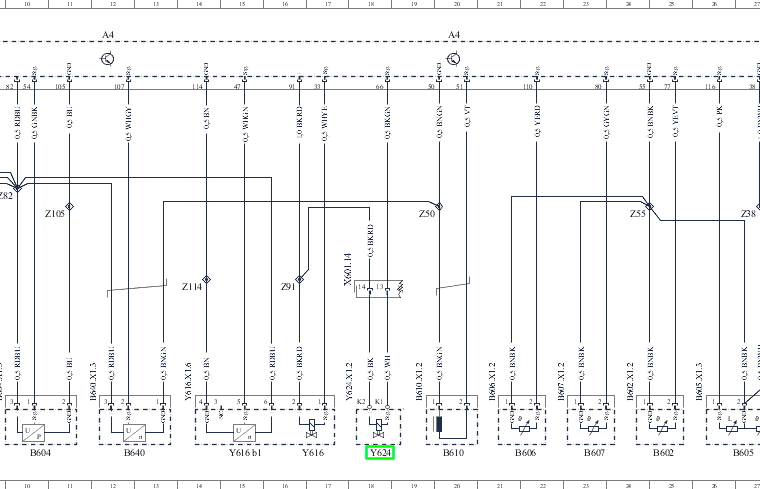

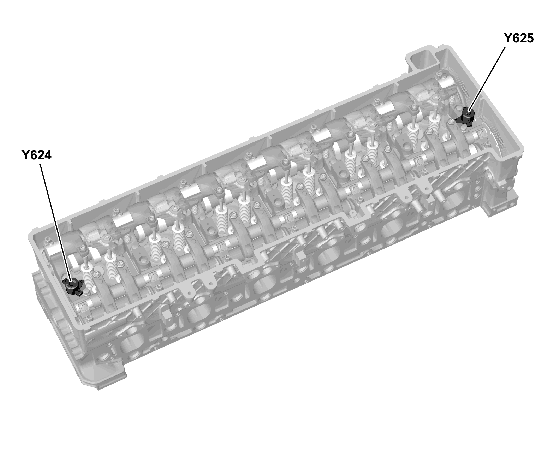

Y624 (электромагнитный клапан моторного тормоза, ступень 1)

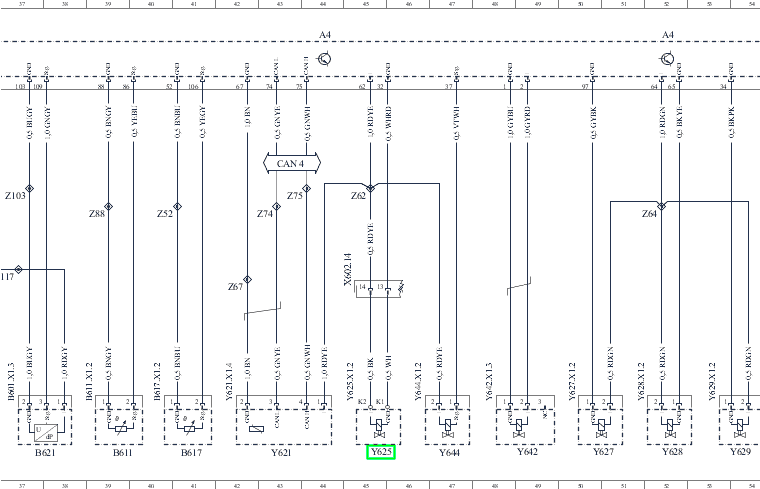

Y625 (электромагнитный клапан моторного тормоза, ступень 2)

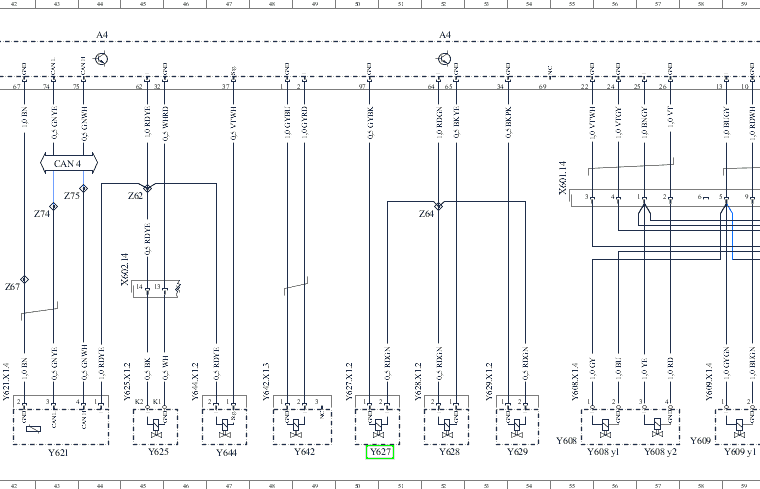

Y627 (элекромагнитный клапан охлаждающей жидкости для подогрева AdBlue®)


Y628 (дозирующий топливный клапан)


Y629 (запорный топливный клапан)


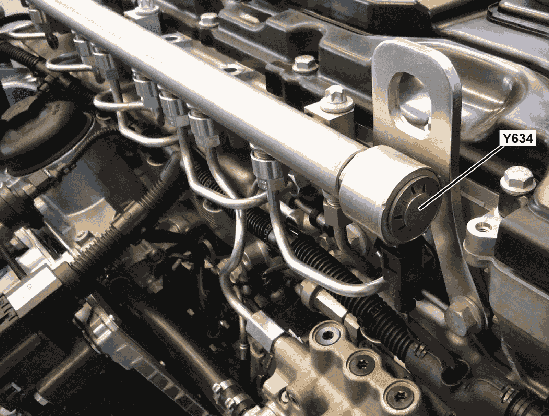

Y636 (сервомеханизм регулировки давления нагнетаемого воздуха)

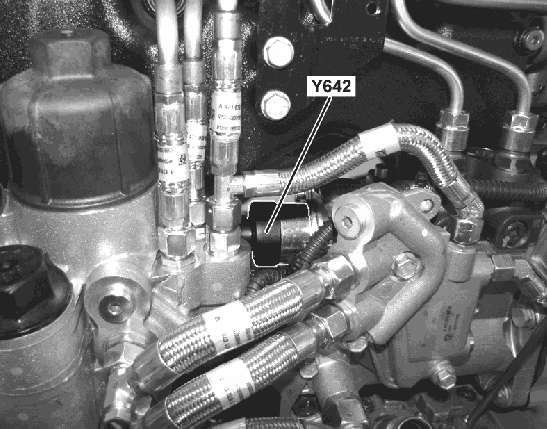

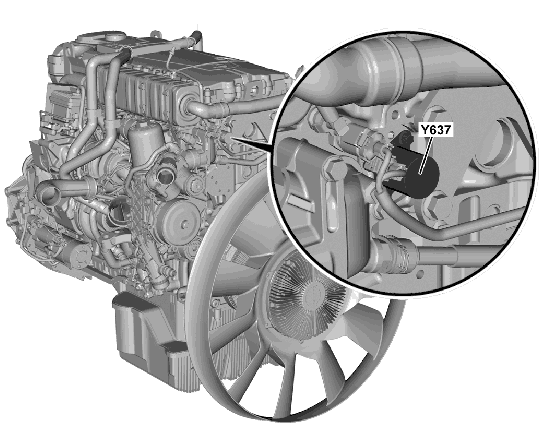

Y642 (дозирующий клапан)


Y644 (электромагнитный клапан переключаемого водяного насоса)


2102 (концевая муфта)


2103 (концевая муфта)


2104 (концевая муфта)


2105 (концевая муфта)


2114 (концевая муфта)


2117 (концевая муфта)


Z38 (концевая муфта)


Z50 (концевая муфта)


Z52 (концевая муфта)


Z55 (концевая муфта)


Z58 (концевая муфта)

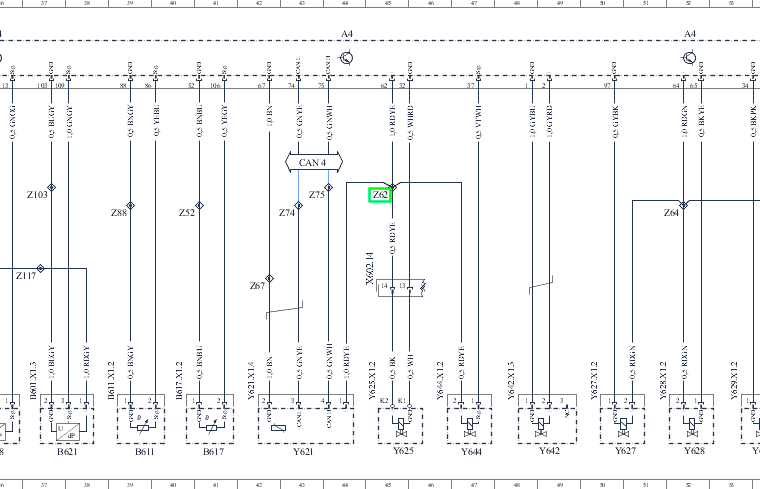

Z62 (концевая муфта)


Z64 (концевая муфта)

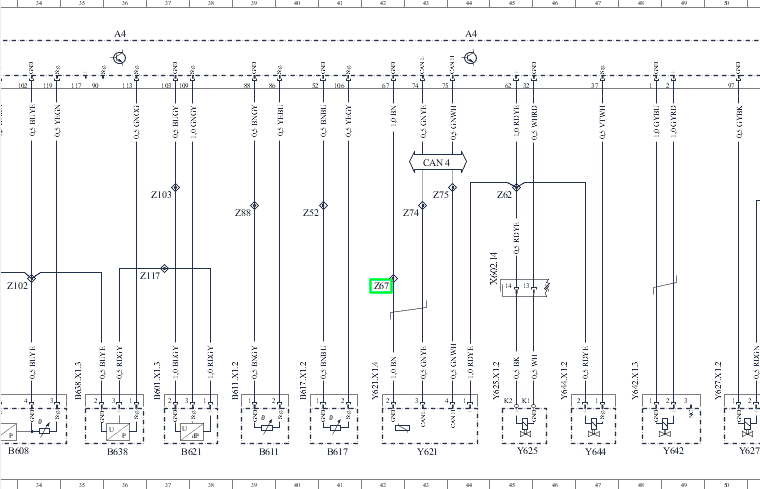

Z67 (концевая муфта)

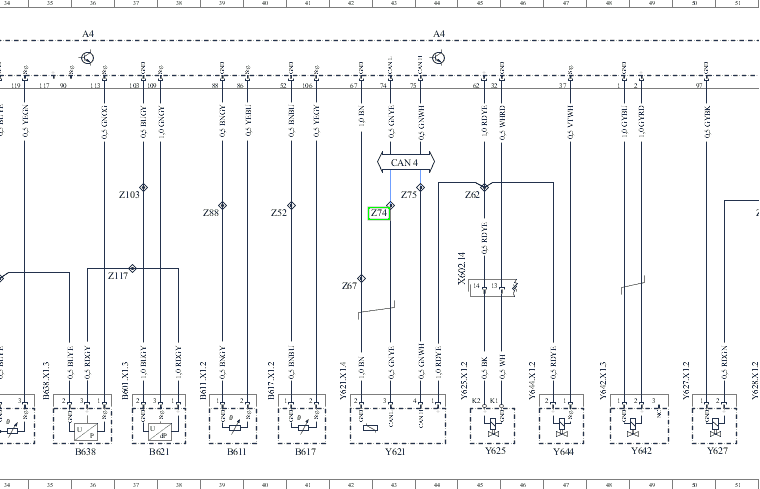

Z74 (концевая муфта)


Z75 (концевая муфта)


Z82 (концевая муфта)

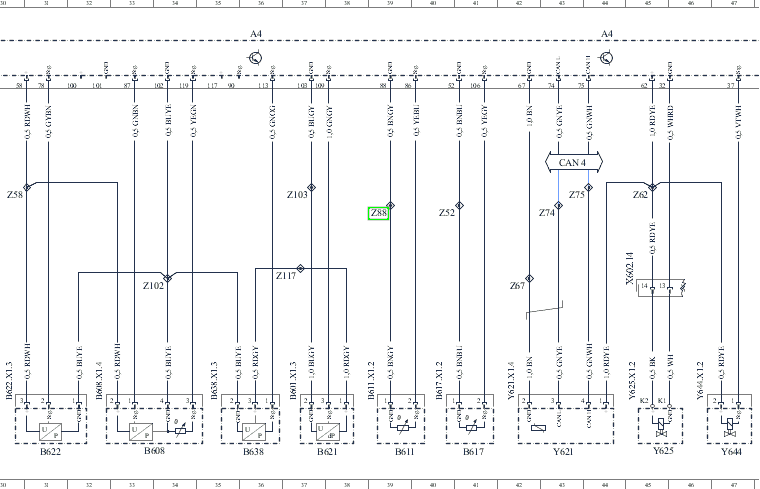

Z88 (концевая муфта)


Z91 (концевая муфта)


СохранитьMercedes Actros MCM euro 6


  • А4.Х1.120/1 : Провод питания конструктивного узла 'Y642 (дозирующий клапан)'
  • А4.XI.120/2 : Сигнальный провод конструктивного узла 'Y642 (дозирующий клапан)'
  • А4.Х1.120/3 : Нет распределения контактов
  • А4.Х1.120/4 : Сигнальный провод конструктивного узла 'Y611 у1 (электромагнитный клапан усилителя давления цилиндра 4)'
  • А4.Х1.120/5 : Нет распределения контактов
  • А4.XI.120/6 : Сигнальный провод конструктивного узла 'У613 у1 (электромагнитный клапан усилителя давления цилиндра 6)'
  • А4.Х1.120/7 : Электромагнитные клапаны Усиление давления при впрыске 4, 5, 6 - Общее электропитание
  • А4.XI.120/8 : Сигнальный провод конструктивного узла 'Y612 у1 (электромагнитный клапан усилителя давления цилиндра 5)'
  • А4.Х1.120/9 : Нет распределения контактов
  • А4.XI.120/10 : Сигнальный провод конструктивного узла 'У609 у1 (электромагнитный клапан усилителя давления цилиндра 2)'
  • А4.Х1.120/11 : Нет распределения контактов
  • А4.XI.120/12 : Сигнальный провод конструктивного узла 'Y610 у1 (электромагнитный клапан усилителя давления цилиндра 3)'
  • А4.Х1.120/13 : Электромагнитные клапаны Усиление давления при впрыске 1,2, 3 - Общее электропитание
  • А4.XI.120/14 : Сигнальный провод конструктивного узла 'У608 у1 (электромагнитный клапан усилителя давления цилиндра 1)'
  • А4.Х1.120/15 : Нет распределения контактов
  • А4.XI.120/16 : Сигнальный провод конструктивного узла 'Y611 у2 (электромагнитный клапан иглы форсунки цилиндра 4)'
  • А4.Х1.120/17 : Нет распределения контактов
  • А4.XI.120/18 : Сигнальный провод конструктивного узла 'У613 у2 (электромагнитный клапан иглы форсунки цилиндра 6)'
  • А4.Х1.120/19 : Электромагнитные клапаны Игла форсунки 4, 5, 6 - Общее электропитание
  • А4.XI.120/20 : Сигнальный провод конструктивного узла 'Y612 у2 (электромагнитный клапан иглы форсунки цилиндра 5)'
  • А4.Х1.120/21 : Нет распределения контактов
  • А4.XI.120/22 : Сигнальный провод конструктивного узла 'У609 у2 (электромагнитный клапан иглы форсунки цилиндра 2)'
  • А4.Х1.120/23 : Нет распределения контактов
  • А4.XI.120/24 : Сигнальный провод конструктивного узла 'Y610 у2 (электромагнитный клапан иглы форсунки цилиндра 3)'
  • А4.Х1.120/25 : Электромагнитные клапаны Игла форсунки 1,2, 3 - Общее электропитание
  • А4.XI.120/26 : Сигнальный провод конструктивного узла 'У608 у2 (электромагнитный клапан иглы форсунки цилиндра 1)'
  • А4.Х1.120/27 : Нет распределения контактов
  • А4.XI.120/28 : Нет распределения контактов
  • А4.Х1.120/29 : Нет распределения контактов
  • А4.XI.120/30 : Нет распределения контактов
  • А4.Х1.120/31 : Нет распределения контактов
  • А4.XI.120/32 : Сигнальный провод конструктивного узла 'Y625 (электромагнитный клапан моторного тормоза, ступень 2)'
  • А4.Х1.120/33 : Сигнальный провод конструктивного узла 'У616 (электромагнитный клапан муфты вентилятора)'
  • А4.XI.120/34 : Сигнальный провод конструктивного узла 'Y629 (запорный топливный клапан)'
  • А4.Х1.120/35 : Сигнальный провод конструктивного узла 'УбЗб (сервомеханизм регулировки давления нагнетаемого воздуха)'
  • А4.XI.120/36 : Нет распределения контактов
  • А4.Х1.120/37 : Сигнальный провод конструктивного узла 'Y644 (электромагнитный клапан переключаемого водяного насоса)'
  • А4.XI.120/38 : Z38 (концевая муфта) - Масса датчиков
  • А4.Х1.120/39 : Нет распределения контактов
  • А4.XI.120/40 : Нет распределения контактов
  • А4.Х1.120/41 : Нет распределения контактов
  • А4.XI.120/42 : Нет распределения контактов
  • А4.Х1.120/43 : Сигнальный провод конструктивного узла 'В600 (датчик положения коленвала)'
  • А4.XI.120/44 : Нет распределения контактов
  • А4.Х1.120/45 : Сигнальный провод конструктивного узла 'В601 (датчик положения распределительного вала)'
  • А4.XI.120/46 : Нет распределения контактов
  • А4.Х1.120/47 : Нет распределения контактов
  • А4.XI.120/48 : Провод массы конструктивного узла 'В601 (датчик положения распределительного вала)'
  • А4.Х1.120/49 : Нет распределения контактов
  • А4.XI.120/50 : Z50 (концевая муфта) - Масса датчиков
  • А4.Х1.120/51 : Сигнальный провод конструктивного узла '8610 (датчик числа оборотов турбинного колеса)'
  • А4.XI.120/52 : Z52 (концевая муфта) - Масса датчиков
  • А4.Х1.120/53 : Нет распределения контактов
  • А4.XI.120/54 : Сигнальный провод конструктивного узла 'В604 (датчик давления масла)'
  • А4.Х1.120/55 : Z55 (концевая муфта) - Масса датчиков
  • А4.XI.120/56 : Нет распределения контактов
  • А4.Х1.120/57 : Нет распределения контактов
  • А4.XI .120/58 : Z58 (концевая муфта) - Электропитание датчиков (5V)
  • А4.Х1.120/59 : Нет распределения контактов
  • А4.XI.120/60 : Нет распределения контактов
  • А4.Х1.120/61 : Нет распределения контактов
  • А4.XI.120/62 : Z62 (концевая муфта) - Электропитание электромагнитных клапанов (24V)
  • А4.Х1.120/63 : Нет распределения контактов
  • А4.XI.120/64 : Z64 (концевая муфта) - Электропитание электромагнитных клапанов (24V)
  • А4.Х1.120/65 : Сигнальный провод конструктивного узла 'У628 (дозирующий топливный клапан)'
  • А4.XI.120/66 : Сигнальный провод конструктивного узла 'Y624 (электромагнитный клапан моторного тормоза, ступень 1)'
  • А4.Х1.120/67 : Нет распределения контактов
  • А4.XI.120/68 : Нет распределения контактов
  • А4.Х1.120/69 : Нет распределения контактов
  • А4.XI.120/70 : Нет распределения контактов
  • А4.Х1.120/71 : Нет распределения контактов
  • А4.XI.120/72 : Нет распределения контактов
  • А4.Х1.120/73 : Провод массы конструктивного узла 'В600 (датчик положения коленвала)'
  • А4.XI .120/74 : Провод CAN low - Y621 (регулятор рециркуляции ОГ)
  • А4.Х1.120/75 : Провод CAN high - Y621 (регулятор рециркуляции ОГ)
  • А4.XI.120/76 : Нет распределения контактов
  • А4.Х1.120/77 : Сигнальный провод конструктивного узла '8602 (датчик температуры топлива)'
  • А4.XI.120/78 : Сигнальный провод конструктивного узла 'В622 (датчик давления в топливной рампе)'
  • А4.Х1.120/79 : Нет распределения контактов
  • А4.XI.120/80 : Сигнальный провод конструктивного узла 'В607 (датчик температуры охлаждающей жидкости на входе)'
  • А4.Х1.120/81 : Нет распределения контактов

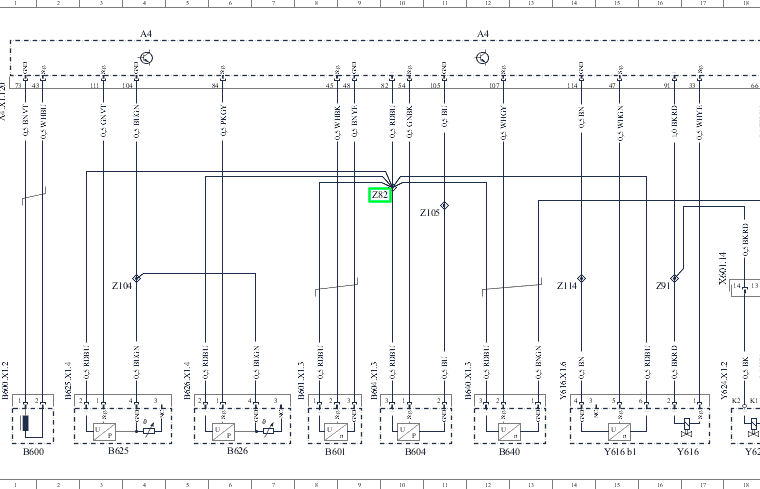

  • А4.XI .120/82 : Z82 (концевая муфта) - Электропитание датчиков (5V)
  • А4.Х1.120/83 : Нет распределения контактов
  • А4.XI.120/84 : Сигнальный провод конструктивного узла '8626 (датчик давления топлива (вход))'
  • А4.Х1.120/85 : Нет распределения контактов
  • А4.Х1.120/86 : Сигнальный провод конструктивного узла '6611 (датчик температуры после воздушного фильтра)'
  • А4.Х1.120/87 : Сигнальный провод конструктивного узла 'В608 (датчик давления и температуры нагнетаемого воздуха в трубопроводе нагнетаемого воздуха)' / Давление нагнетаемого воздуха
  • А4.XI.120/88 : Z88 (концевая муфта) - Масса датчиков
  • А4.Х1.120/89 : Нет распределения контактов
  • А4.XI.120/90 : Нет распределения контактов
  • А4.Х1.120/91 : Z91 (концевая муфта) - Электропитание электромагнитных клапанов (24V)
  • А4.XI.120/92 : Нет распределения контактов
  • А4.Х1.120/93 : Z93 (концевая муфта) - Электропитание сервомоторов (24V)
  • А4.XI.120/94 : Нет распределения контактов
  • А4.Х1.120/95 : Нет распределения контактов
  • А4.XI.120/96 : Нет распределения контактов
  • А4.Х1.120/97 : Сигнальный провод конструктивного узла 'Y629 (запорный топливный клапан)'
  • А4.XI.120/98 : Нет распределения контактов
  • А4.Х1.120/99 : Нет распределения контактов
  • А4.XI.120/100 : Нет распределения контактов
  • А4.Х1.120/101 : Нет распределения контактов
  • А4.XI.120/102 : Z102 (концевая муфта) - Масса датчиков

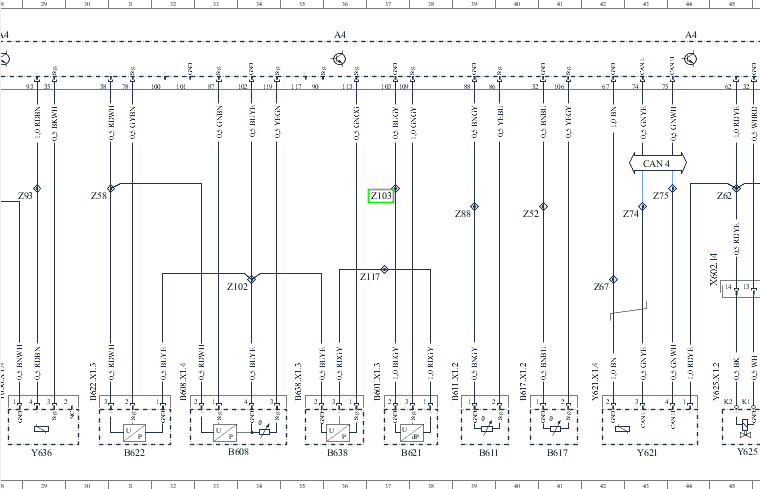

  • А4.Х1.120/103 : Z103 (концевая муфта) - Масса датчиков

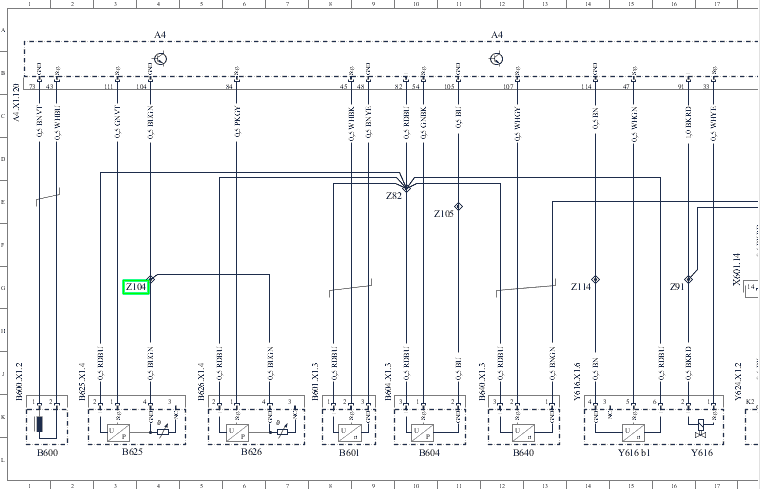

  • А4.XI.120/104 : Z104 (концевая муфта) - Масса датчиков
  • А4.Х1.120/105 : Z105 (концевая муфта) - Масса датчиков
  • А4.XI.120/106 : Сигнальный провод конструктивного узла 'В617 (датчик температуры нагнетаемого воздуха в корпусе нагнетаемого воздуха)'
  • А4.Х1.120/107 : Сигнальный провод конструктивного узла '8640 (датчик числа оборотов насоса охлаждающей жидкости)'
  • А4.XI.120/108 : Сигнальный провод конструктивного узла 'В605 (датчик уровня моторного масла)'
  • А4.Х1.120/109 : Сигнальный провод конструктивного узла 'В621 (датчик дифференциального давления системы рециркуляции ОГ (AGR))'
  • А4.XI.120/110 : Сигнальный провод конструктивного узла '8606 (датчик температуры охлаждающей жидкости на выходе)'
  • А4.Х1.120/111 : Сигнальный провод конструктивного узла 'В625 (датчик давления топлива (выход))'
  • А4.XI.120/112 : Нет распределения контактов
  • А4.Х1.120/113 : Сигнальный провод конструктивного узла 'В638 (датчик давления модуля топливного фильтра)'
  • А4.XI.120/114 : Z114 (концевая муфта) - Масса датчиков
  • А4.Х1.120/115 : Нет распределения контактов
  • А4.XI.120/116 : Сигнальный провод конструктивного узла '8605 (датчик уровня моторного масла)'
  • А4.Х1.120/117 : Z117 (концевая муфта) - Электропитание датчиков (5V)
  • А4.XI.120/118 : Нет распределения контактов
  • А4.Х1.120/119 : Сигнальный провод конструктивного узла 'В608 (датчик давления и температуры нагнетаемого воздуха в трубопроводе нагнетаемого воздуха)' / Температура
  • А4.XI.120/120 : Нет распределения контактов

  • А4.Х2.21/1 : Нет распределения контактов
  • А4.Х2.21/2 : Нет распределения контактов
  • А4.Х2.21/3 : Нет распределения контактов
  • А4.Х2.21/4 : Нет распределения контактов
  • А4.Х2.21/5 : Электрический провод к конструктивному узлу 'ХМ-31-1 (место спайки провода кл-31 двигателя)'
  • А4.Х2.21/6 : Электрический провод к конструктивному узлу 'ХМ-31-1 (место спайки провода кл.31 двигателя)'
  • А4.Х2.21Я : Зажигание (клемма 15) - Электрический провод к конструктивному узлу 'А7 (блок управления блока обработки сигналов и управления кабины водителя (SCA))'
  • А4.Х2.21/8 : Электрический провод к конструктивному узлу 'ХМ-31-1 (место спайки провода кл.31 двигателя)'
  • А4.Х2.21/9 : Электрический провод к конструктивному узлу 'ХМ-31-1 (место спайки провода кл.31 двигателя)'
  • А4.Х2.21/10 : Провод массы CAN
  • А4.Х2.21/11 : Электрический провод к конструктивному узлу 'ХМ-30-1 (место спайки провода кл.ЗО двигателя)'
  • А4.Х2.21/12 : Электрический провод к конструктивному узлу 'ХМ-30-1 (место спайки провода кл.ЗО двигателя)'
  • А4.Х2.21/13 : Провод CAN high
  • А4.Х2.21/14 : Электрический провод к конструктивному узлу 'ХМ-30-1 (место спайки провода кл.ЗО двигателя)'
  • А4.Х2.21/15 : Электрический провод к конструктивному узлу 'ХМ-30-1 (место спайки провода кл.ЗО двигателя)'
  • А4.Х2.21/16 : Провод массы CAN
  • А4.Х2.21/17 : Нет распределения контактов
  • А4.Х2.21/18 : Нет распределения контактов
  • А4.Х2.21/19 : Провод CAN low
  • А4.Х2.21/20 : Нет распределения контактов
  • А4.Х2.21/21 : Сигнальный провод конструктивного узла 'М1 (стартер)'





























Назад к содержимому | Назад к главному меню
