Обзор EECU MID 128 D9A, D12D, D16C VOLVO

Обзор датчиков, D9A

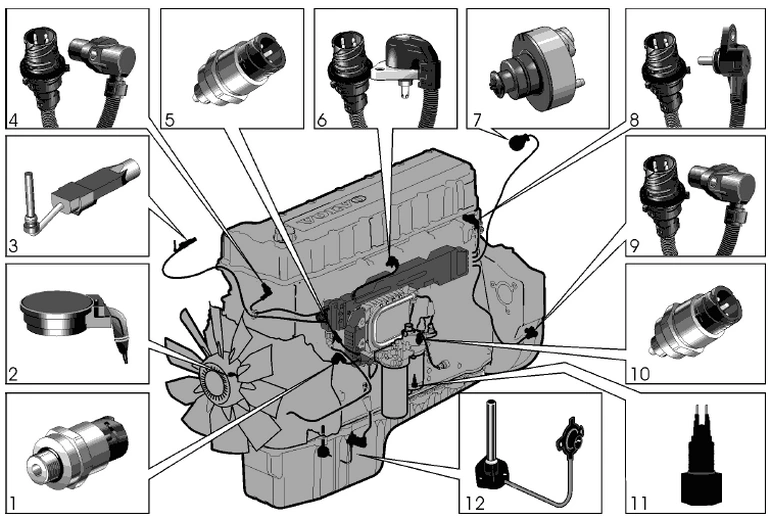

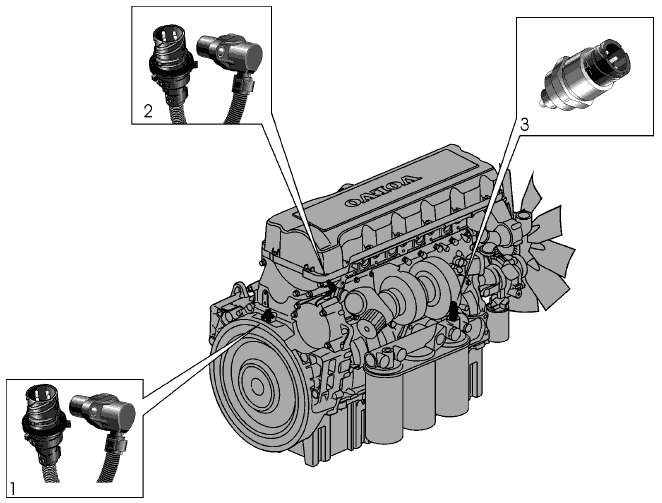

На рисунках показано расположение различных датчиков двигателя и их внешний вид. Обозначения
в скобках показывают номер детали.

  • 1 Датчик скорости, вентилятор/электромагнитный клапан для запуска вентилятора (A43).
  • 2 Датчик уровня охлаждающей эмульсии (S68)
  • 3 Датчик давления в картере двигателя (B54)
  • 4 Датчик давления наддува/температуры воздуха наддува (B37)
  • 5 Температурный датчик на входе/индикатор воздушного фильтра (B39)
  • 6 Датчик температуры охлаждающей жидкости (B21)1
  • 7 Датчик давления подачи топлива (A44)
  • 8 Датчик водного сепаратора/водочувствительный индикатор (A45)
  • 9 Тип 1: Датчик уровня масла (B10) Тип 2: Датчик уровня масла/температуры масла (В119)
Для обнаружения месторасположения датчика масла: Отсоедините штепсельный разъем датчика
уровня масла на поддоне.
• В штепсельном разъеме есть два контакта:
Датчик температуры масла находится в датчике давления масла на блоке двигателя.
• Четыре контакта в штепсельном разъеме:
Датчик температуры масла находится в датчике уровня масла в поддоне.


  • 1 Датчик скорости, маховик (B04)
  • 2 Датчик распределительного вала, положение двигателя (B05)
  • 3 Тип 1: Датчик давления масла/температуры масла (B38) Тип 2: Датчик давления масла (В118)
Для обнаружения месторасположения датчика масла: Отсоедините штепсельный разъем датчика
уровня масла на поддоне.
• В штепсельном разъеме есть два контакта:
Датчик температуры масла находится в датчике давления масла на блоке двигателя.
• Четыре контакта в штепсельном разъеме:
Датчик температуры масла находится в датчике уровня масла в поддоне.

Обзор датчиков, D12D
На рисунках показано расположение различных датчиков двигателя и их внешний вид. Обозначения
в скобках показывают номер детали.

  • 1 Датчик давления в картере двигателя (B54)
  • 2 Датчик скорости, вентилятор/электромагнитный клапан для запуска вентилятора (A43).
  • 3 Датчик уровня охлаждающей эмульсии (S68)
  • 4 Датчик распределительного вала, положение двигателя (B05)
  • 5 Тип 1: Датчик давления масла/температуры масла (B38) Тип 2: Датчик давления масла (В118)
Для обнаружения месторасположения датчика масла: Отсоедините штепсельный разъем датчика
уровня масла на поддоне.
• В штепсельном разъеме есть два контакта:
Датчик температуры масла находится в датчике давления масла на блоке двигателя.
• Четыре контакта в штепсельном разъеме:
Датчик температуры масла находится в датчике уровня масла в поддоне.
  • 6 Датчик давления наддува/температуры воздуха наддува (B37)2
  • 7 Температурный датчик на входе/индикатор воздушного фильтра (B39)
  • 8 Датчик температуры охлаждающей жидкости (B21)3
  • 9 Датчик скорости, маховик (B04)
  • 10 Датчик давления подачи топлива (A44)
  • 11 Датчик водного сепаратора/водочувствительный индикатор (A45)
  • 12 Тип 1: Датчик уровня масла (B10) Тип 2: Датчик уровня масла/температуры масла (В119)
Для обнаружения месторасположения датчика масла: Отсоедините штепсельный разъем датчика
уровня масла на поддоне.
• В штепсельном разъеме есть два контакта:
Датчик температуры масла находится в датчике давления масла на блоке двигателя.
• Четыре контакта в штепсельном разъеме:
Датчик температуры масла находится в датчике уровня масла в поддоне.

Обзор датчиков, D16C
На рисунках показано расположение различных датчиков двигателя и их внешний вид. Обозначения
в скобках показывают номер детали.

  • 1 Датчик скорости, вентилятор/электромагнитный клапан для запуска вентилятора (A43).
  • 2 Датчик уровня охлаждающей эмульсии (S68)
  • 3 Датчик температуры охлаждающей жидкости (B21)4
  • 4 Датчик распределительного вала, положение двигателя (B05)5
  • 5 Температурный датчик на входе/индикатор воздушного фильтра (B39)
  • 6 Датчик давления наддува/температуры воздуха наддува (B37)6
  • 7 Датчик скорости, маховик (B04)7
  • 8 Датчик давления масла (B118)
  • 9 Датчик давления подачи топлива (A44)
  • 10 Датчик водного сепаратора/водочувствительный индикатор (A45)
  • 11 Датчик уровня масла/температуры масла (B119)
  • 12 Датчик давления в картере двигателя (B54)
