Места установки компонентов MR Mercedes Actros

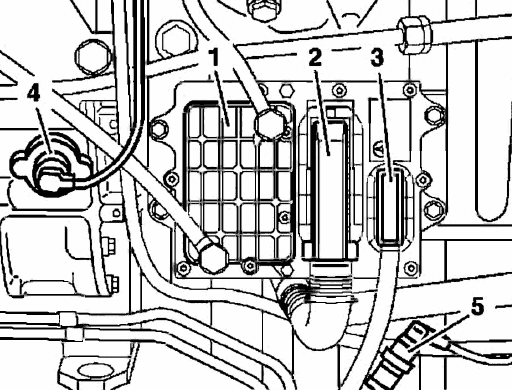

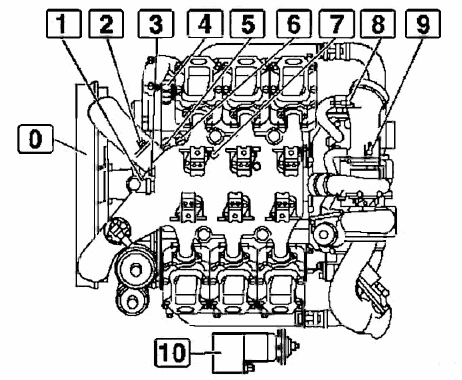

- 1: Блок управления MR система управления двигателем
- 2: Штекерное соединение (55-полюсное)
- 3: Штекерное соединение (1б-полюсное)

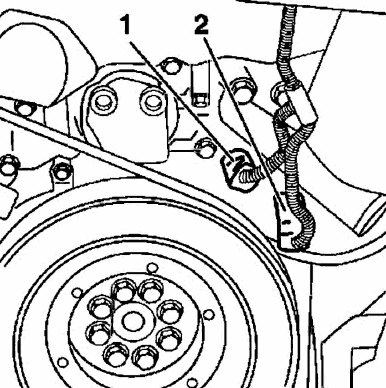

- 4: Датчик положения коленвала
- 5: Штекерное соединение датчика уровня масла

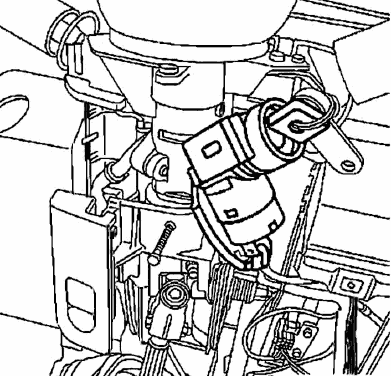

- Замок зажигания со считывающим блоком иммобилайзера


- 0: Крыльчатка вентилятора
- 1: Датчик давления масла В12
- 2: Датчик температуры охлаждающей жидкости В65
- 3: Датчик температуры масла В11
- 4: Кнопка пуска и остановки двигателя
- 5: Датчик температуры нагнетаемого воздуха В9
- б: Датчик давления нагнетаемого воздуха В13
- 7: Датчик температуры топлива В10
- 8: Датчик положения коленвала В15
- 9: Датчик положения распредвала В1б

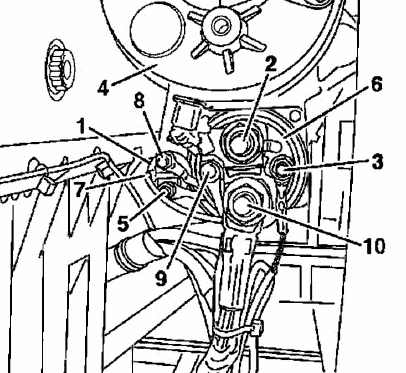

- 10: Стартер с реле стартера


- 1: Датчик давления масла В12
- 2: Датчик температуры охлаждающей жидкости В65

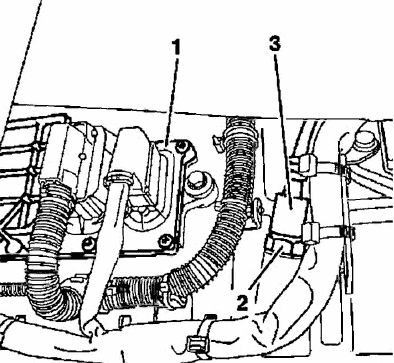

- 1: Блок управления системы управления двигателем (MR)
- 2: Датчик уровня масла В14
- 3: Штекерное соединение датчика уровня масла

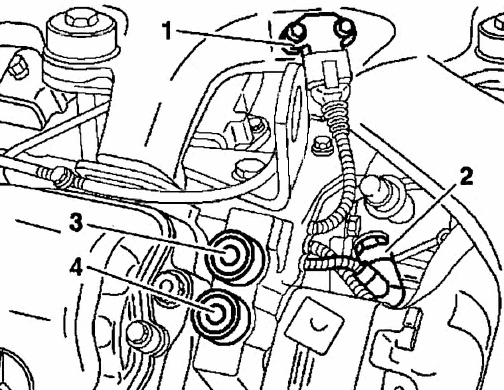

- 1: Комбинированный датчик 'Давление и температура нагнетаемого воздуха' B111


- 1: Реле управления
- 2: Выход 'Клемма 87' с тягового реле
- 3: Провод управления (клемма 50) от блока управления MR
- 4: Стартер
- 5: Клемма 30 на реле управления
- б: Тяговое реле
- 7: Клемма 86 на реле управления
- 8: Выход 'Клемма 87' на реле управления
- 9: Вход 'Клемма 50' с реле управления
- 10: Клемма 30


- Место установки штекерного соединения Х2.2 на плате штекеров 'Кабина водителя - шасси'

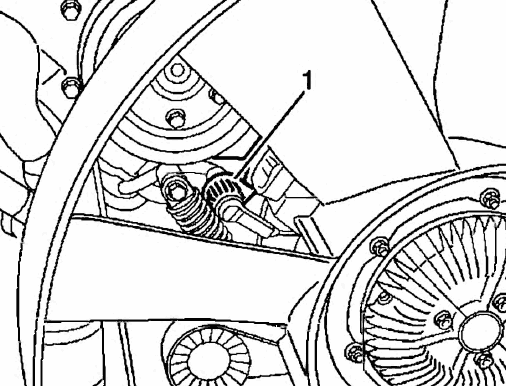

- 1: Штекерное соединение вентилятора Linnig


- 0: Крыльчатка вентилятора
- 7: Кнопка пуска и остановки двигателя

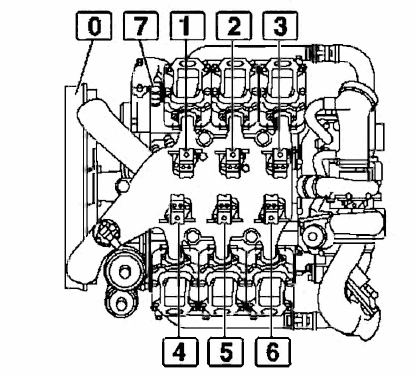

ТНВД цилиндров 1 ряда :
- 1: ТНВД цилиндра А с электромагнитным клапаном Y6 цилиндра 1
- 2: ТНВД цилиндра С с электромагнитным клапаном Y7 цилиндра 2
- 3: ТНВД цилиндра Е с электромагнитным клапаном Y8 цилиндра 3
ТНВД цилиндров 2 ряда :
- 4: ТНВД цилиндра В с электромагнитным клапаном Y9 цилиндра 4
- 5: ТНВД цилиндра D с электромагнитным клапаном Y10 цилиндра 5
- б: ТНВД цилиндра F с электромагнитным клапаном Y11 цилиндра б

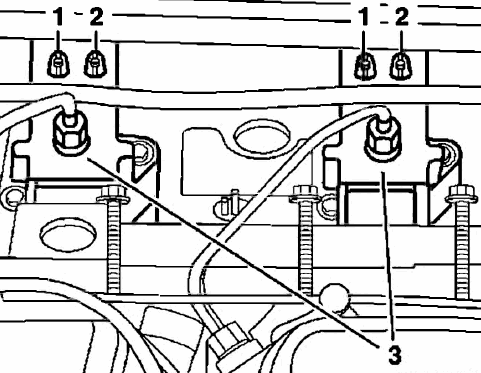

- 1+2: Клеммы подключения электромагнитного клапана ТНВД цилиндра
- 3: ТНВД цилиндров
