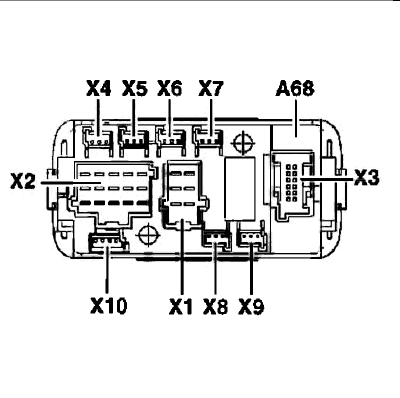

Распределение штекеров модульной панели переключателей
MSF Mercedes Actros

Распределение контактов штекерного соединения А68 XI

- 2: Напряжение питания 'Кл. 30' от базового модуля
- 3: Шина CAN Low
- 5: Шина CAN High
- б: CAN-GND (масса)
- Все неуказанные контакты не заняты.

Распределение контактов штекерного соединения А68 Х2

- 1: Клемма 49а
- 2: Клемма L
- 3: Клемма R
- 4: Клемма 56
- 5: Клемма 56а
- 6: Клемма 56Ь
- 7: Клемма 15
- 8: Клемма J
- 9: Клемма 53
- 10: Клемма S
- 11: Клемма Н
- 12: Клемма 86
- 13: Клемма 15
- 14: Клемма 53Ь
- 15: Клемма 15/1
- Все неуказанные контакты не заняты.

Распределение контактов штекерного соединения А68 ХЗ

- 1: Клемма 30
- 2: Сигнальный провод ВС1
- 3: Сигнальный провод ВС2
- 4: Сигнальный провод Версия
- 5: Сигнальный npoвод BCRED
- б: Сигнальный провод Противотуманные фары и задний противотуманный огонь
- 7: Клемма 58
- 8: Клемма 58 'Система регулировки угла наклона света фар'
- 9: Сигнальный npoвод LWR система регулировки угла наклона фар
- 10: Клемма 31 'Система регулировки угла наклона света фар'
- 12: Клемма 31
- Все неуказанные контакты не заняты.

Распределение контактов штекерного соединения А68 Х4-9

- 1: Клемма 30
- 2: Сигнал подшины
- 3: Клемма 31
- Все неуказанные контакты не заняты.

Распределение контактов штекерного соединения А68 Х4-9

- 1: Клемма 30
- 2: Сигнал подшины
- 3: Клемма 31
- Все неуказанные контакты не заняты.
